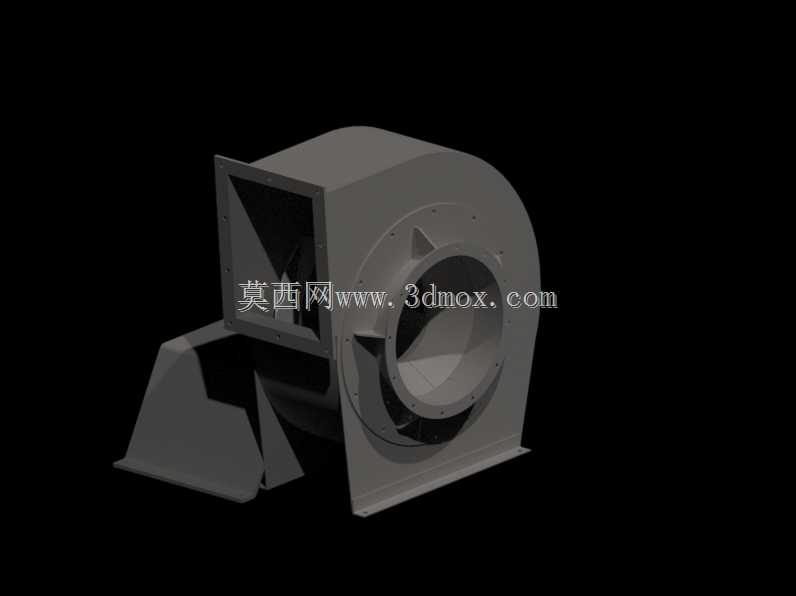

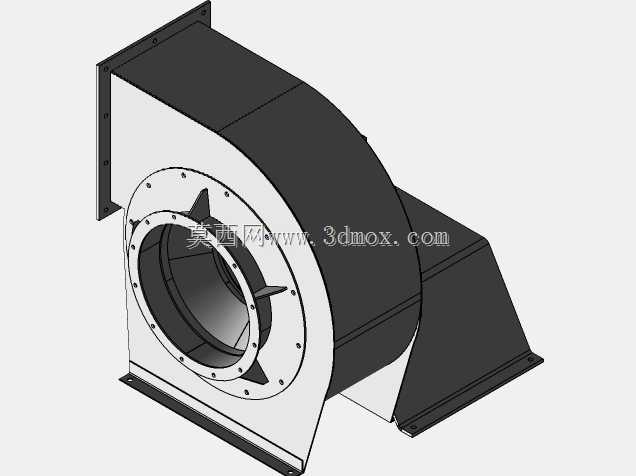

后向弯曲叶片离心式压力风机结构

　　这款后向弯曲叶片的离心式压力风机，在工业现场的适配场景覆盖极广，从车间工位除尘的末端引风，到粉体加工线的气力输送动力源，再到燃烧设备的热风供给、工业炉窑的烟气抽排，都能见到这类结构的风机身影。不同于普通轴流风机的低压大流量特性，这类后向叶片离心结构的压力覆盖区间更宽，能在中等流量工况下维持稳定的输出压头，适配管路阻力波动较大的输送场景，不会因为管路积灰、滤网压差上升就出现风量骤降的问题。

　　从结构设计逻辑来看，蜗壳型线采用了对数螺旋线的优化拟合方案，叶片出口角选取后向倾斜角度，能有效降低叶轮出口的气流湍动损失，相比前向叶片风机，运行时的气动噪声更低，效率区间更宽，在长期连续运行的工况下能耗表现更优。叶轮与进风口的配合采用了圆弧收口的无叶扩压段设计，能让气流从轴向进入叶轮后平滑转向径向，减少入口处的气流分离与涡流损耗，进风口的法兰接口采用标准方形法兰结构，可直接对接矩形通风管路，无需额外制作变径转接件，降低现场安装的加工工作量。

　　安装边界方面，整机的支撑底座采用一体化折弯的型钢支座，地脚螺栓孔位预留了足够的调节余量，可适配不同厚度的安装基础，侧面的出风口采用方形法兰连接，法兰面预留了密封垫安装槽，对接管路时可通过橡胶密封垫实现端面密封，避免高压侧的气流泄漏。叶轮与壳体之间的间隙控制在合理范围，既避免运行过程中叶轮与壳体剐蹭，又能减少间隙处的回流损失，壳体的检修门设置在蜗壳侧面，日常维护时无需拆卸整体管路，即可打开检修门清理叶轮表面积灰、检查叶片磨损情况，适配粉尘浓度较高的除尘系统使用场景。

　　在实际选型配套时，这类风机可根据输送介质的温度调整壳体材质与轴承散热结构，常温工况下采用普通碳素钢壳体即可满足强度要求，若输送高温烟气，可在轴承座位置增加散热叶轮，避免高温传导导致轴承润滑脂失效。整机的重心落在支撑底座的中心区域，安装时无需额外制作配重基础，只要基础平面度满足要求，运行时的振动幅值可控制在工业设备允许的范围内，无需额外加装阻尼减震器也能稳定运行。
