多线合流皮带式物料合并输送装置

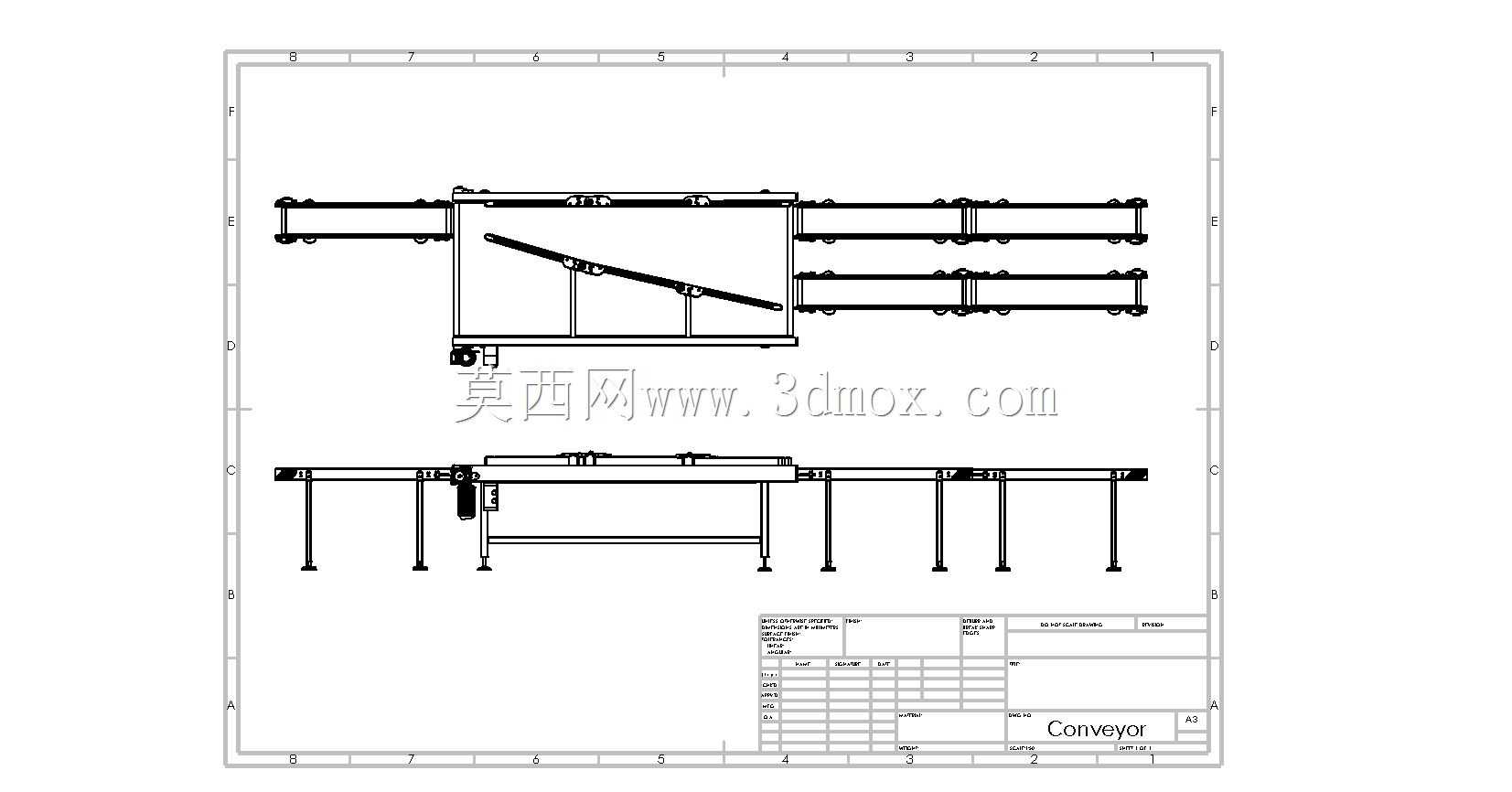

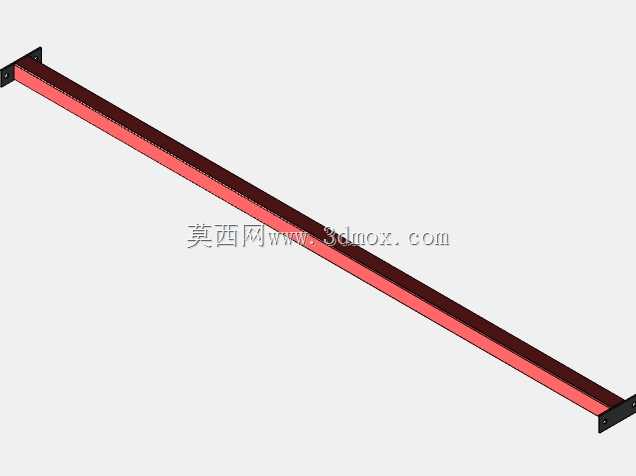

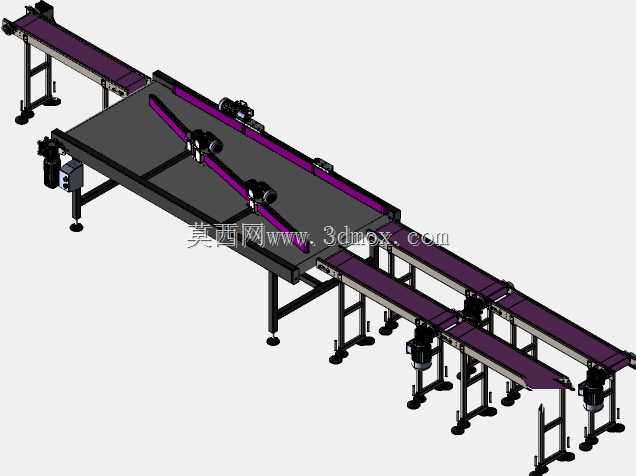

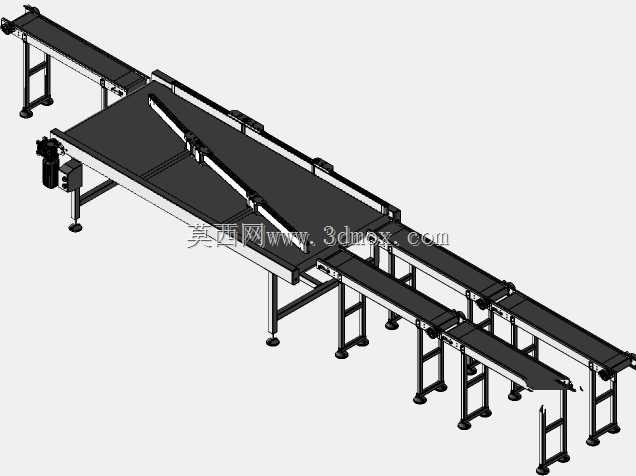

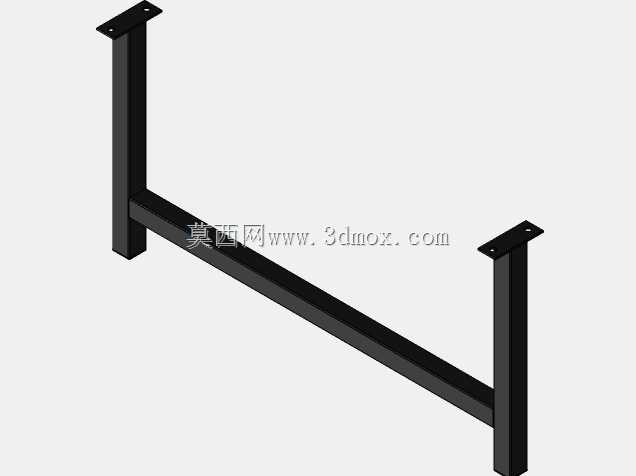

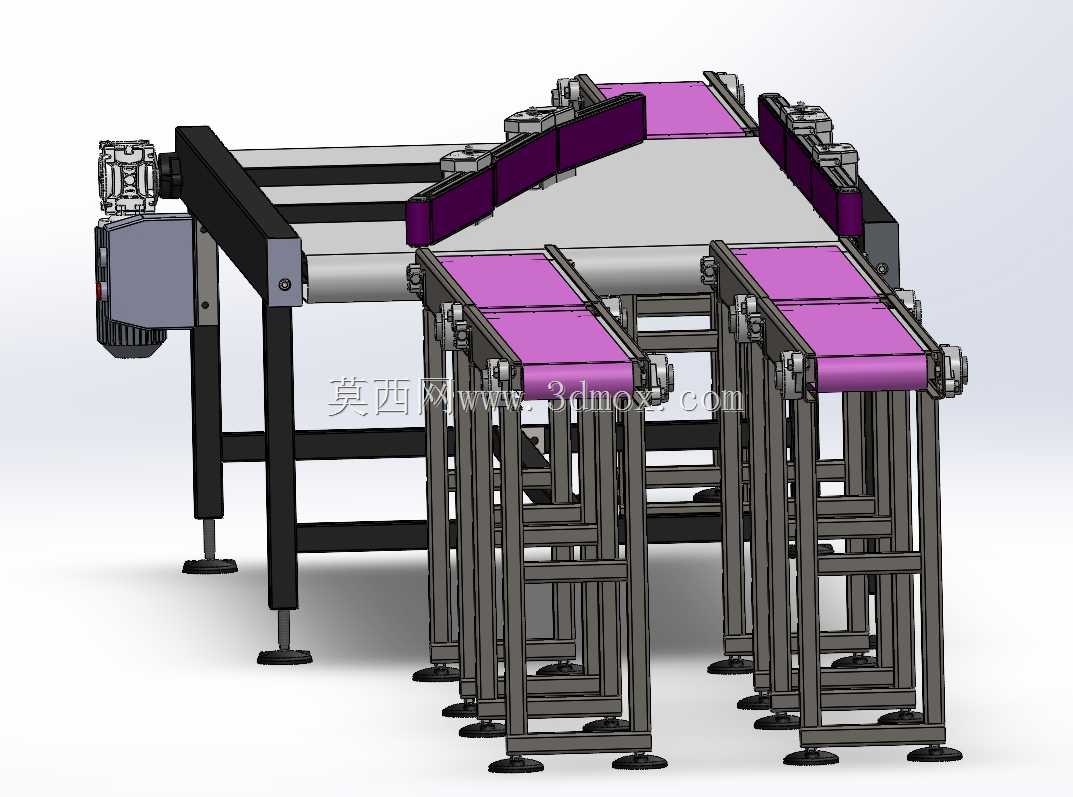

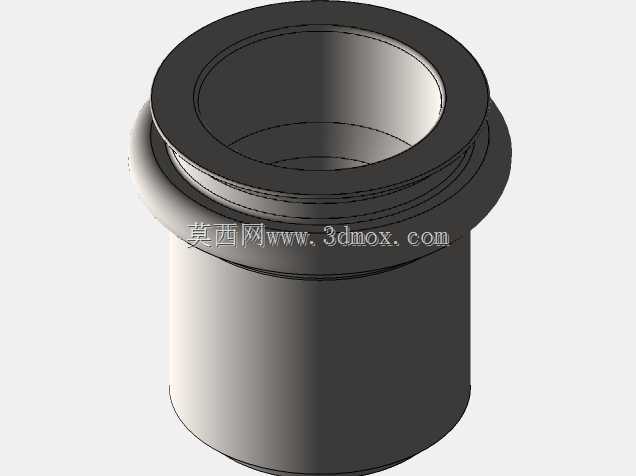

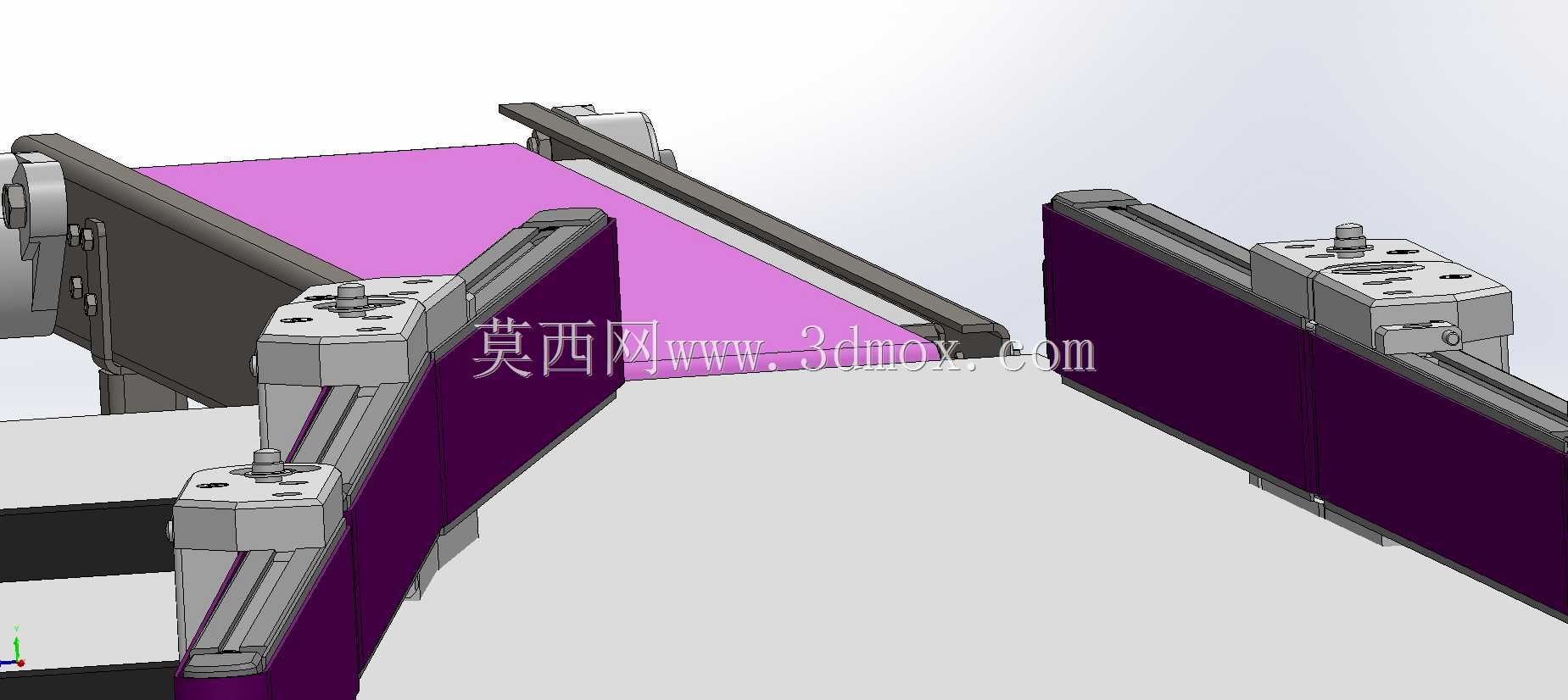

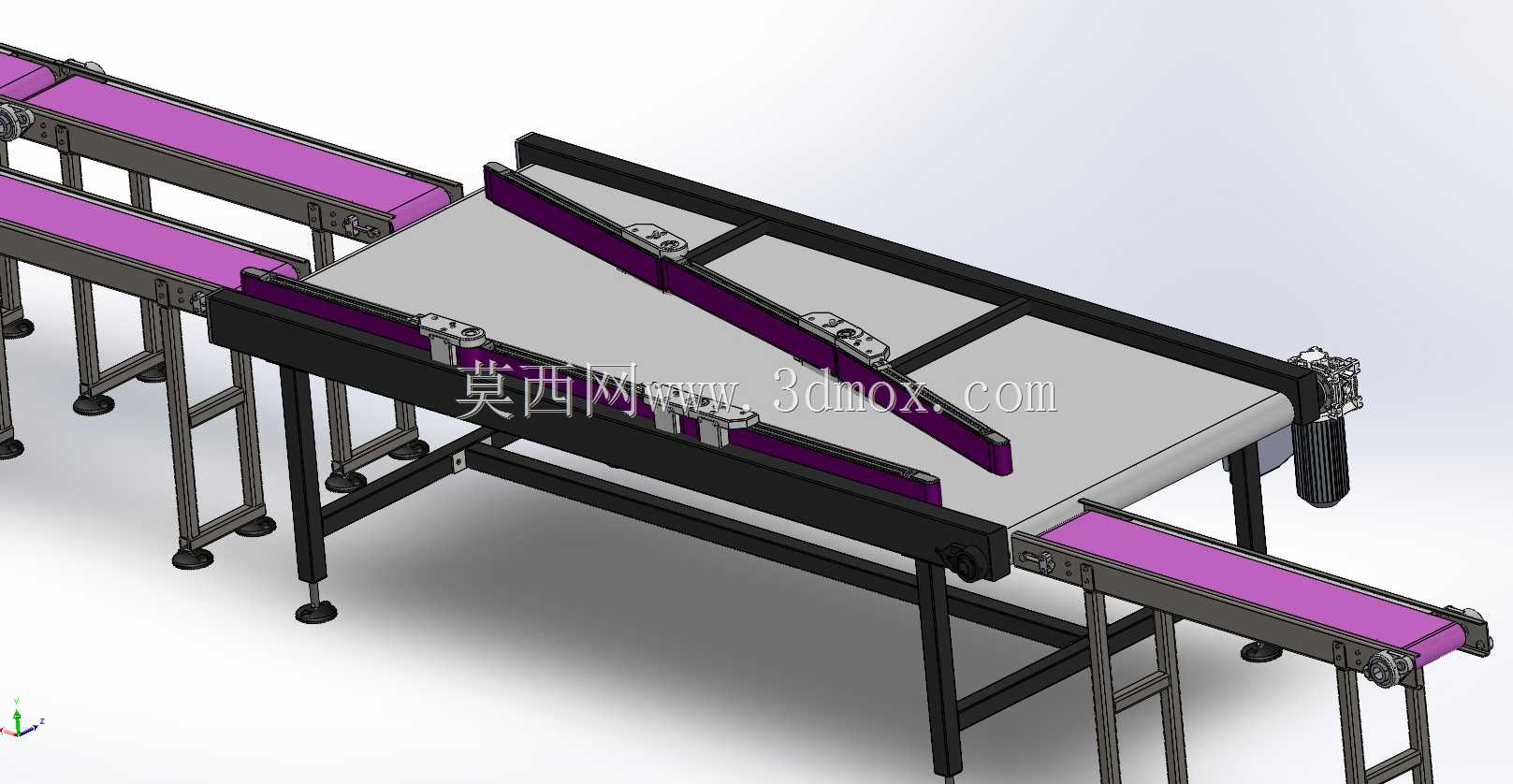

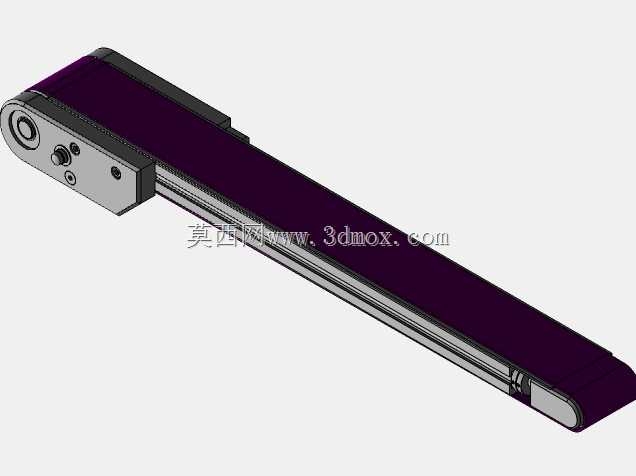

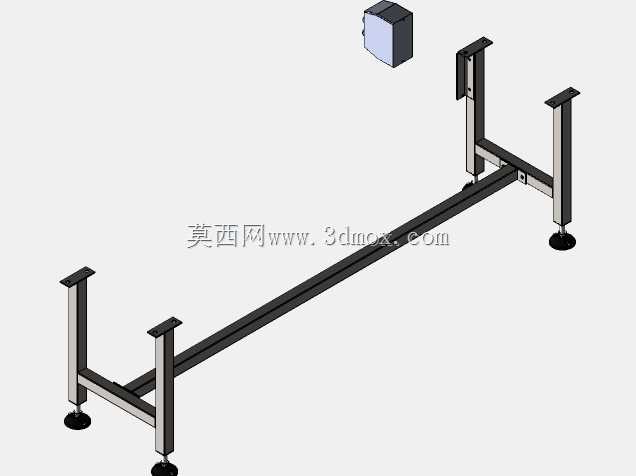

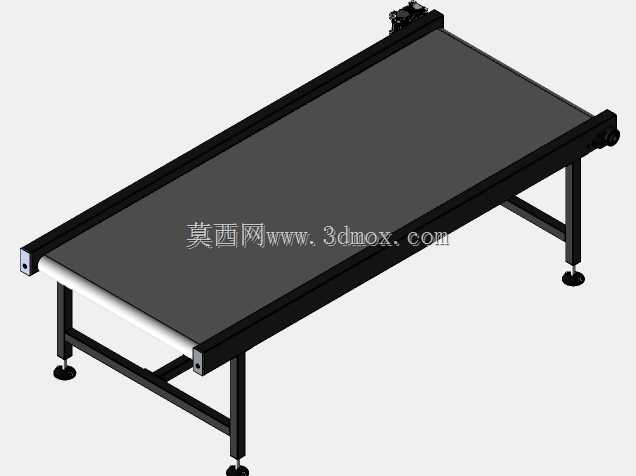

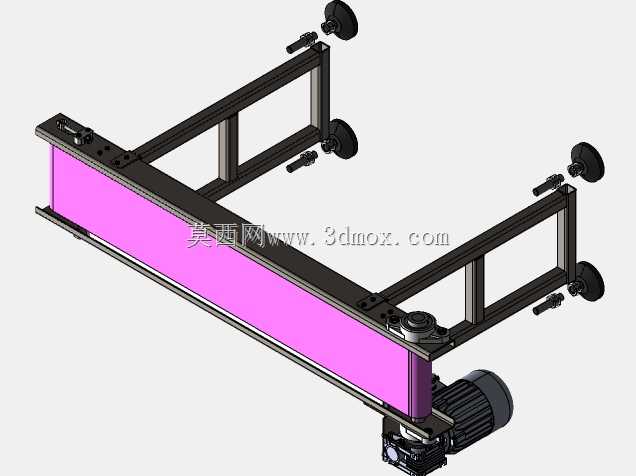

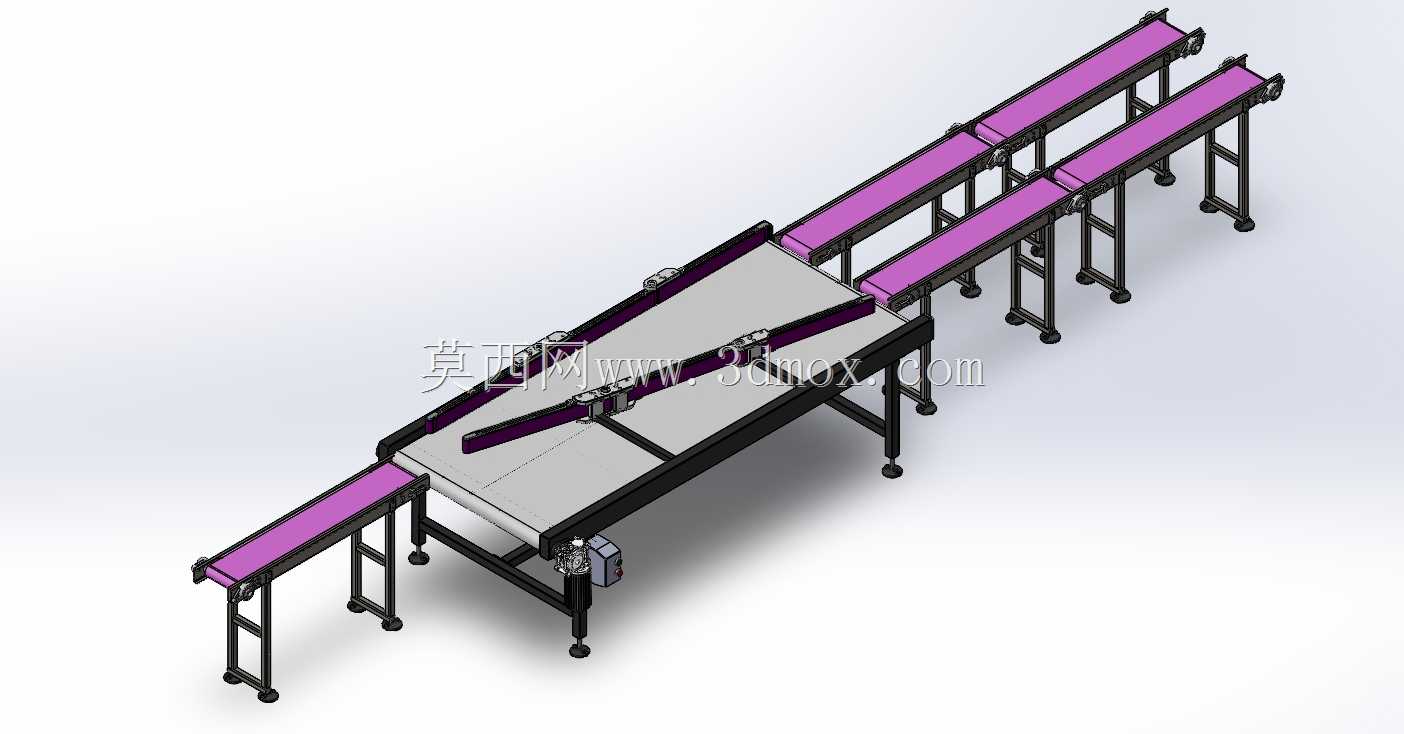

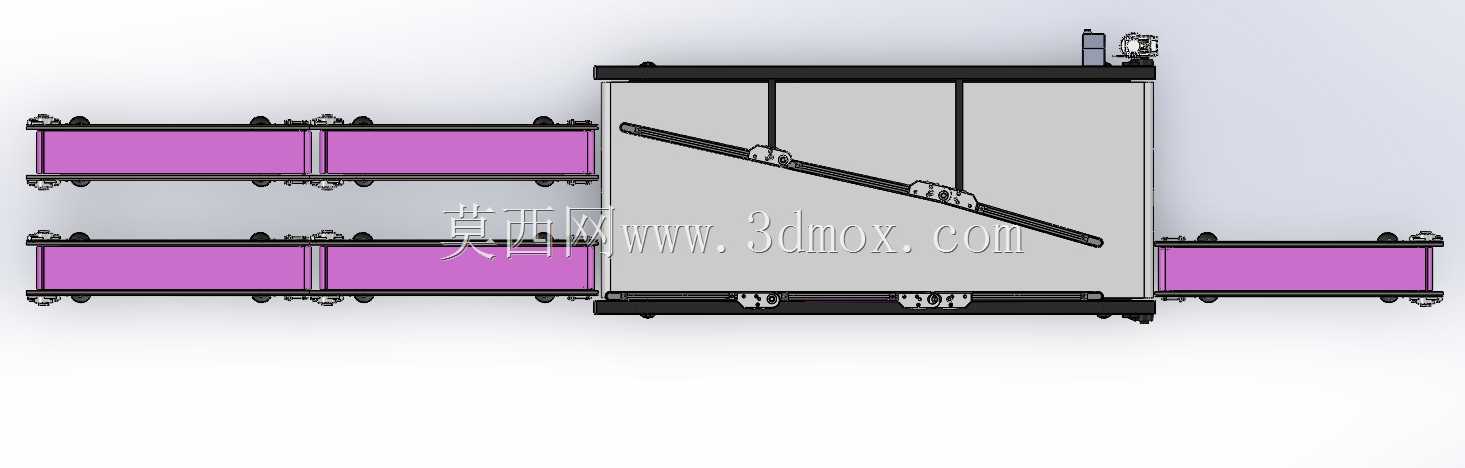

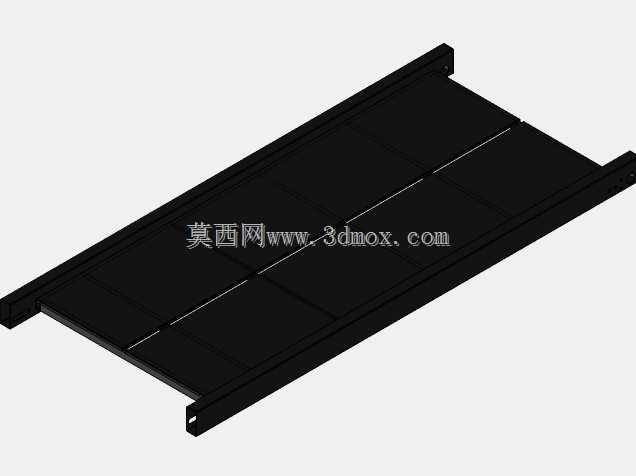

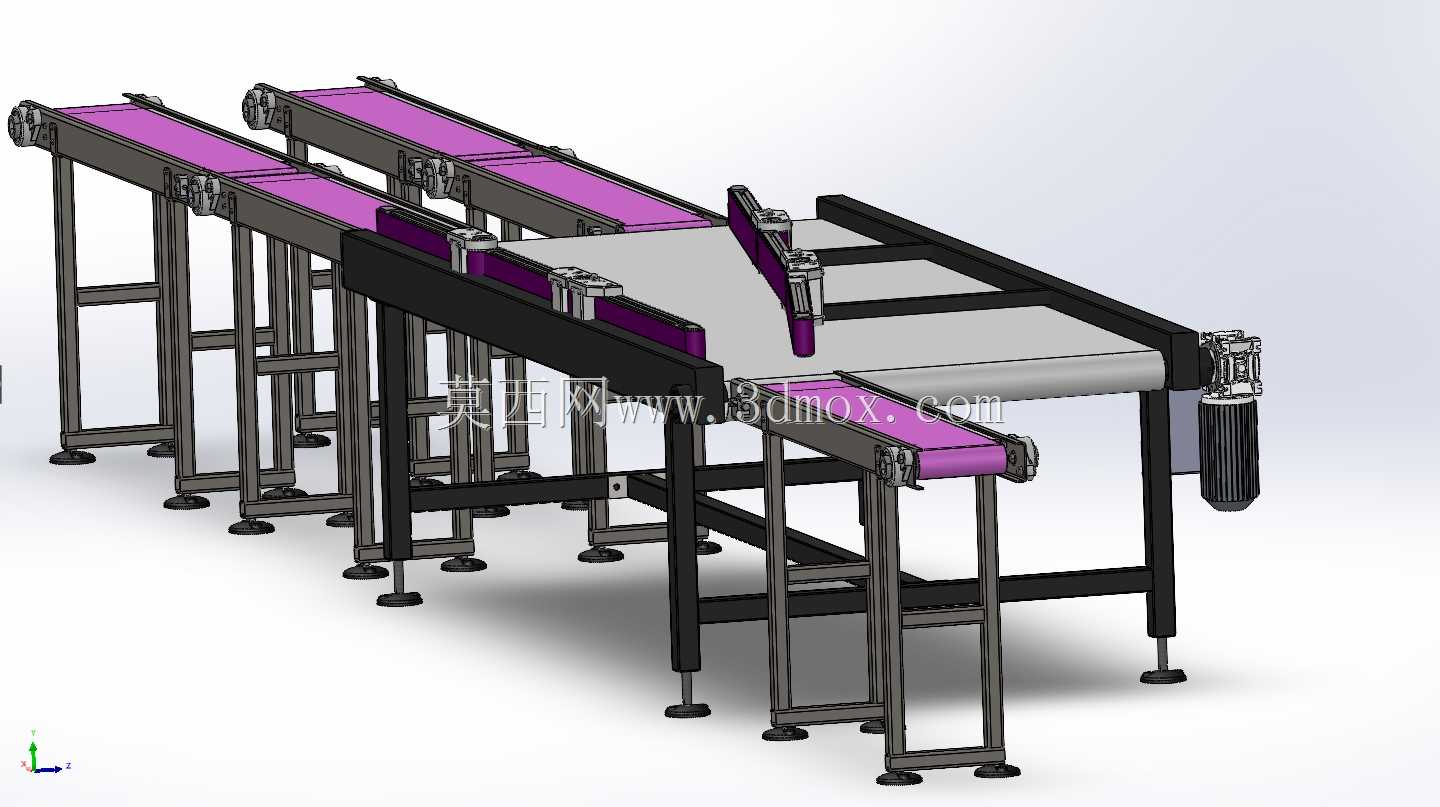

　　这款合并输送装置主要面向轻工包装、电子元器件分拣、小型零配件加工产线的多线合流场景，解决多条支线来料汇总到单条主线输送的工位衔接需求，常见于小件产品的后段包装、检测工序前端，替代人工分拣合流的重复操作，降低产线人工搬运的磕碰风险与工位等待时长。设备主体采用平皮带作为承载输送面，三条支线分别从左侧、右下侧接入主输送段，主输送段上设置两组斜向布置的导向挡边，挡边采用硬质耐磨材质搭配侧边缓冲条，避免硬质物料磕碰划伤表面，导向角度经过反复校核，能让支线进入的物料顺着挡边平滑汇入主线的输送路径，不会出现卡料、物料堆叠堵转的问题。从结构设计来看，机架采用标准工业铝型材搭配碳钢喷涂支腿组装，支腿底部配置可调脚杯，

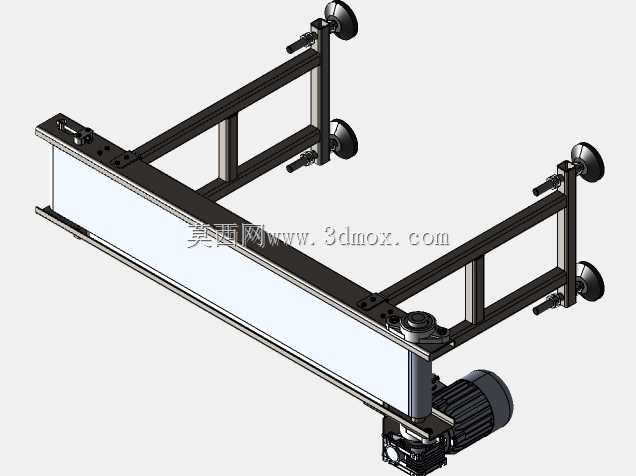

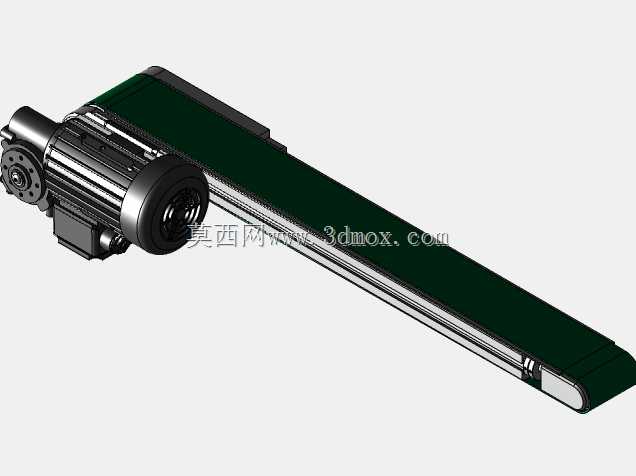

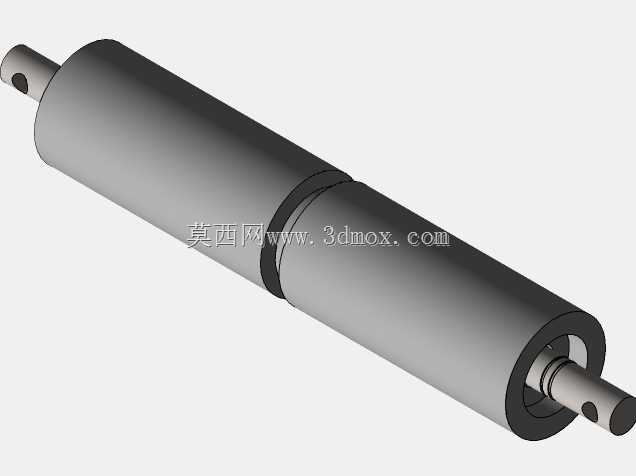

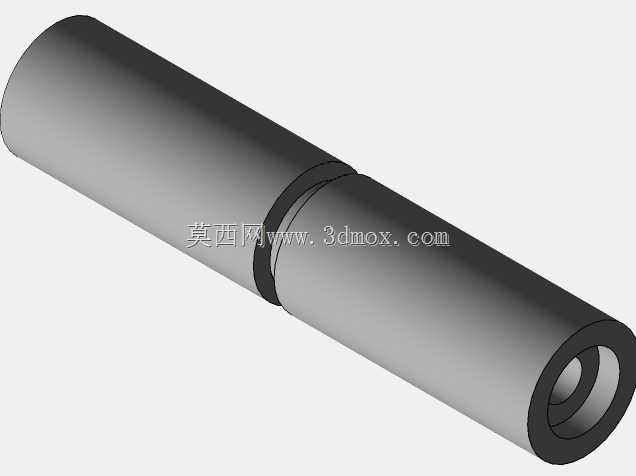

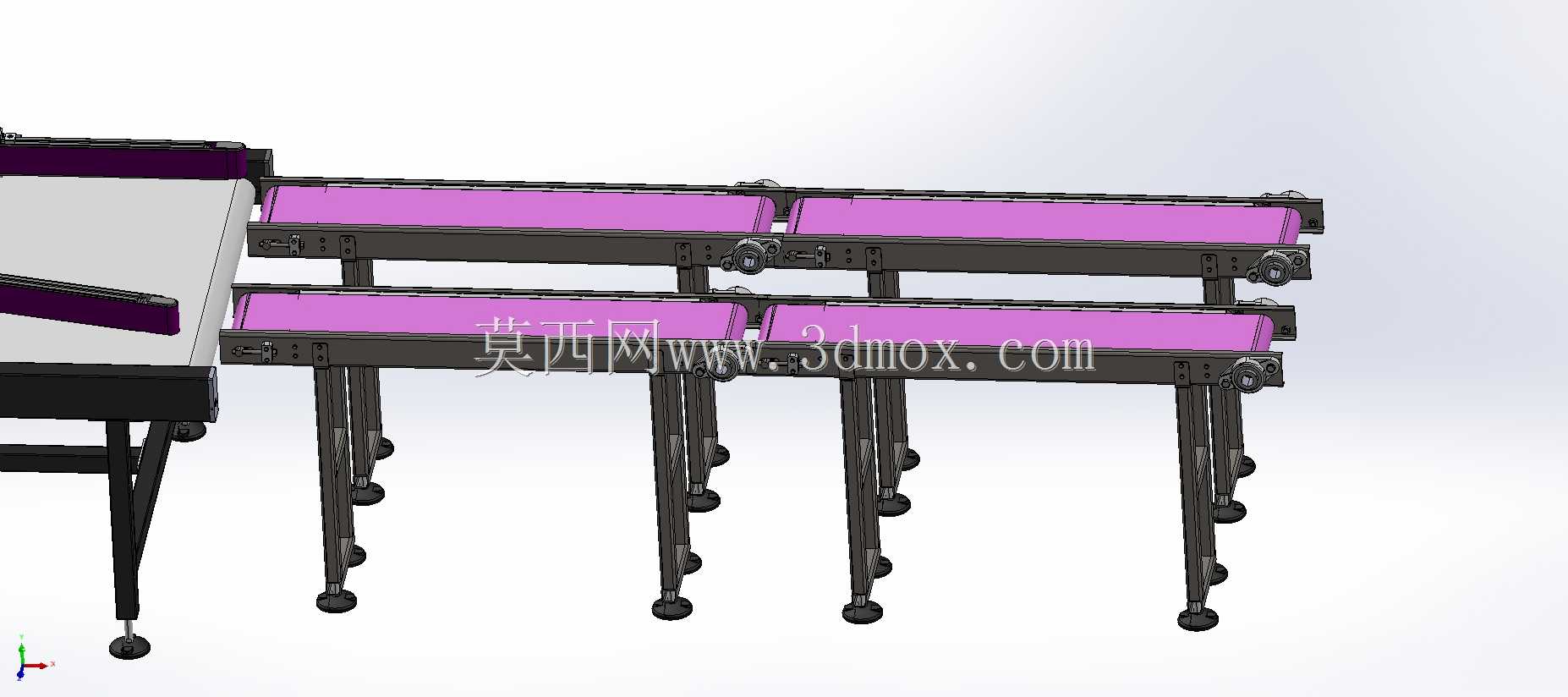

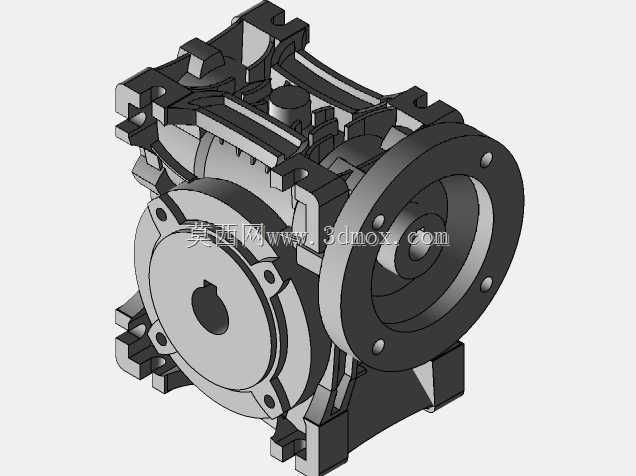

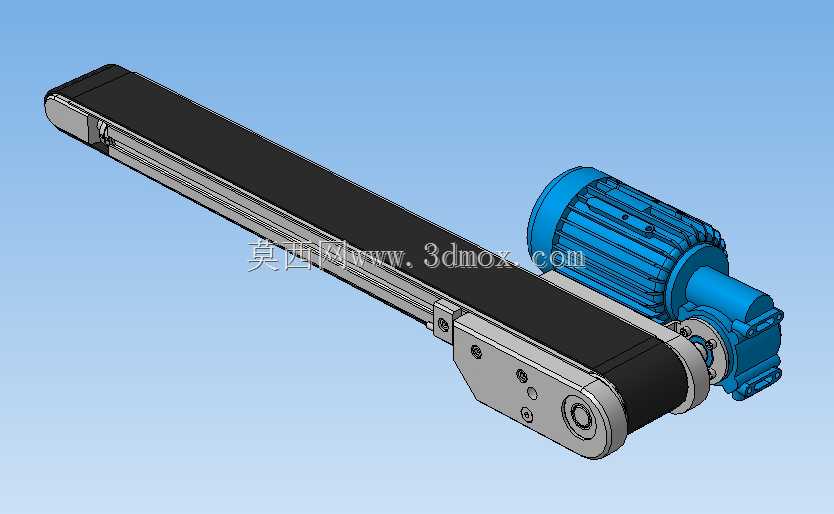

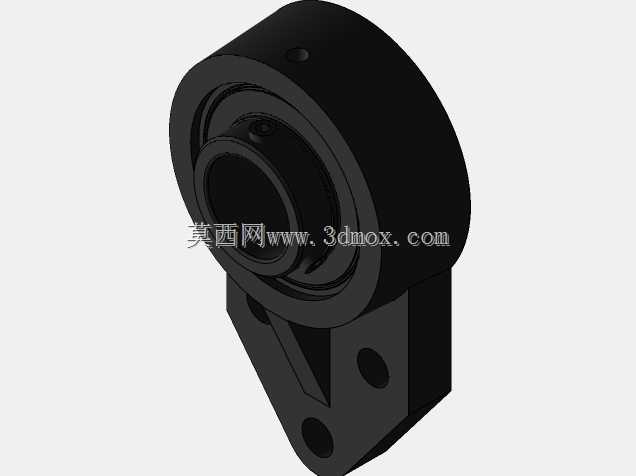

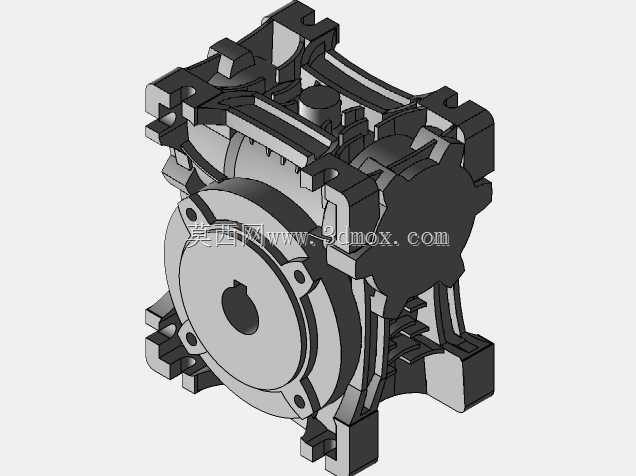

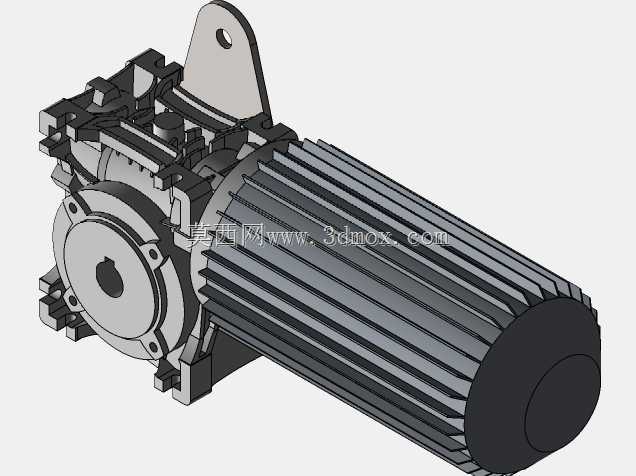

　　可根据现场地面平整度调整整机水平度，调整行程满足±30mm的地面高差适配需求，安装时不需要额外做预埋基础，直接放置在硬化地面即可完成固定，单台设备的安装占地宽度控制在1.2米以内，主线长度约1.8米，支线伸出长度根据工位布局可做适配调整，整体安装边界能适配多数中小型产线的工位间距要求，不会占用过多车间通道空间。驱动端采用尾部内置式减速电机布局，电机与主驱动辊筒直连传动，减少链条传动带来的维护点位，皮带张紧结构设置在主输送段两端的辊筒安装座上，通过调整螺栓即可快速张紧皮带，日常维护不需要拆解机架外罩。支线输送段的带速与主线带速做了匹配设计，支线带速略高于主线10%左右，能保证物料进入主线时不会因为速度差出现堆积，

　　导向挡边的安装位置可根据物料的外形尺寸做横向调整，适配宽度在50mm到200mm之间的盒类、板类、小型不规则零件的合流输送，挡边与皮带表面预留2mm间隙，既不会刮伤皮带工作面，也能避免薄型物料卡入挡边下方的缝隙。设备的整体高度可根据对接的上下游设备高度做定制调整，常规对接高度在750mm到850mm之间，符合人工操作工位的 ergonomic 高度要求，也能直接对接自动化检测设备、包装机的进料端，不需要额外做过渡衔接板。在实际工况验证中，这款合流装置能稳定处理单重1kg以内的小件物料，连续运行时皮带跑偏量控制在允许范围内，导向部位的磨损周期满足8000小时以上的连续运行要求，日常只需要定期清理皮带表面残留的碎屑、检查脚杯固定状态即可，不需要复杂的维保操作。
