四段式动力滚筒输送线结构设计

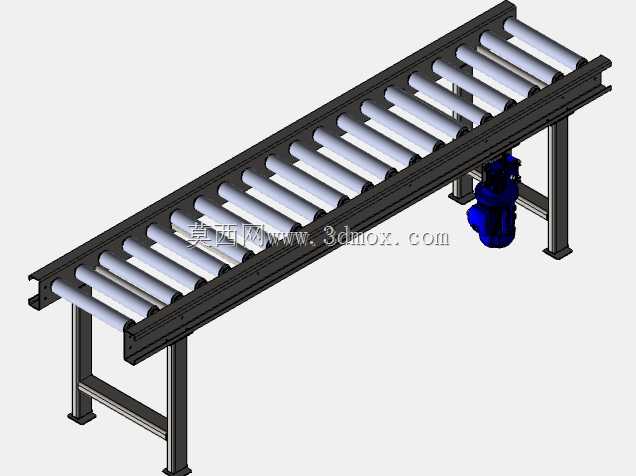

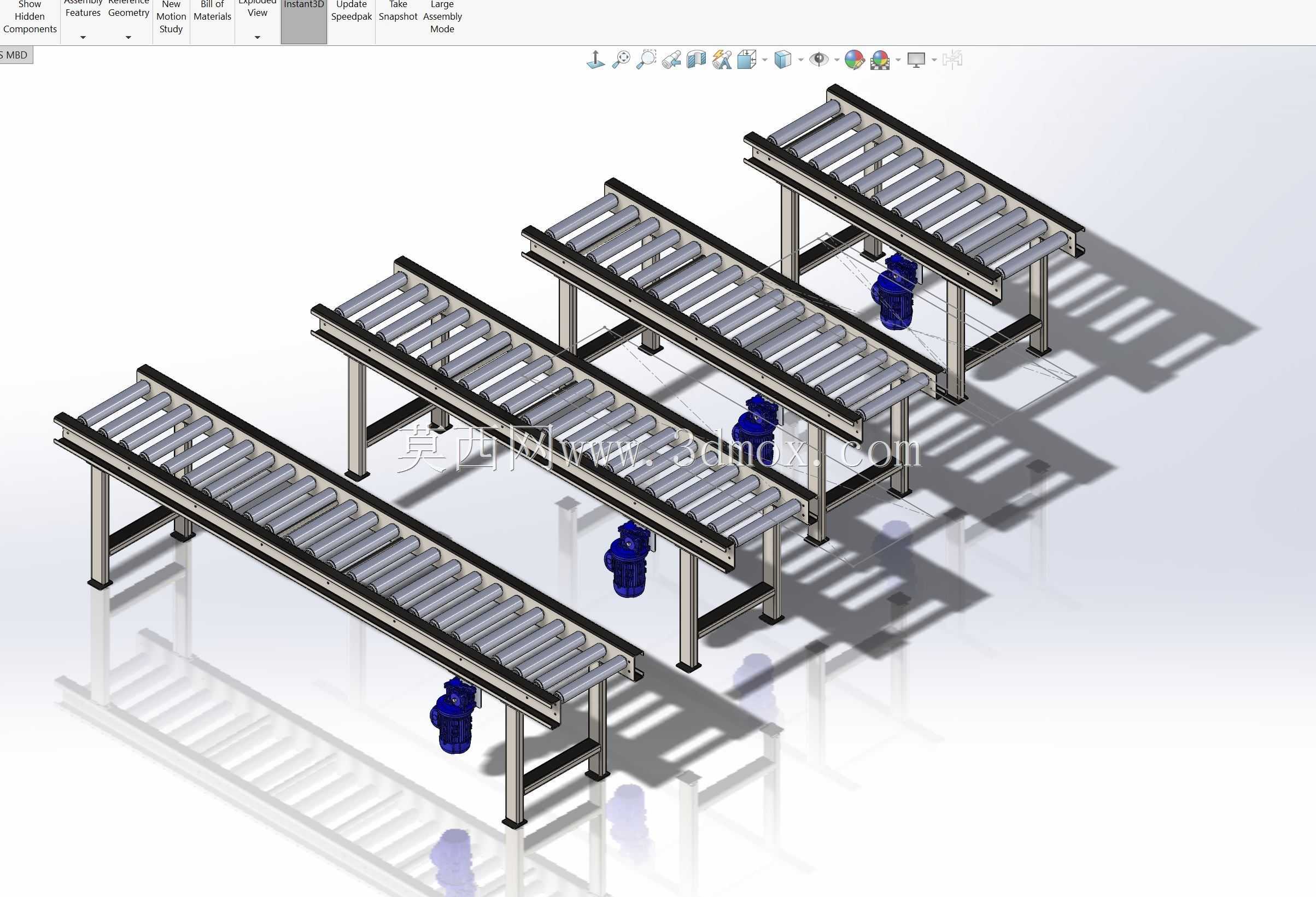

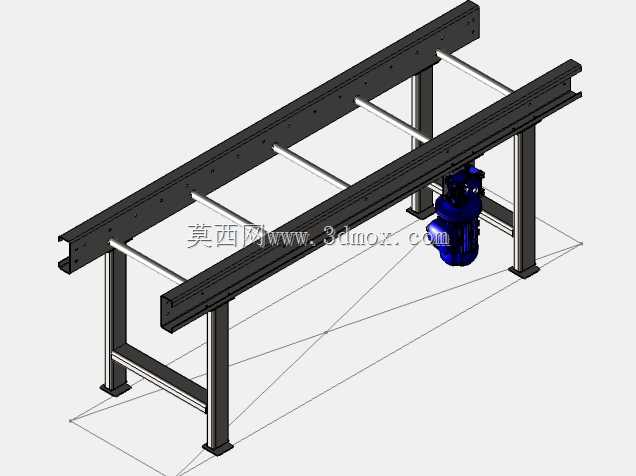

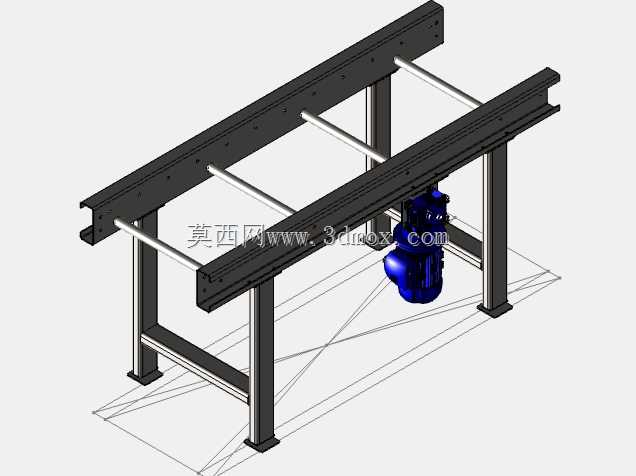

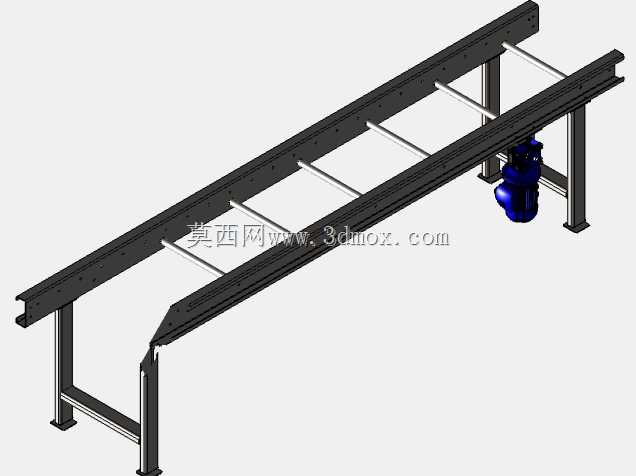

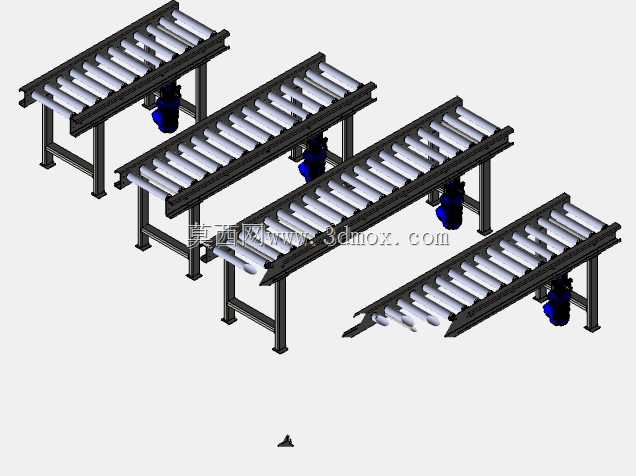

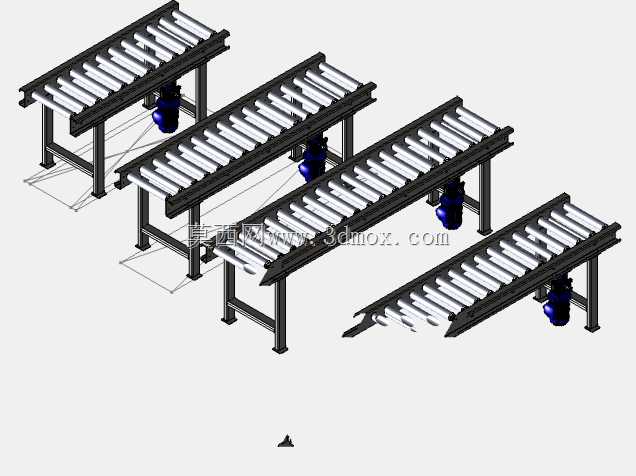

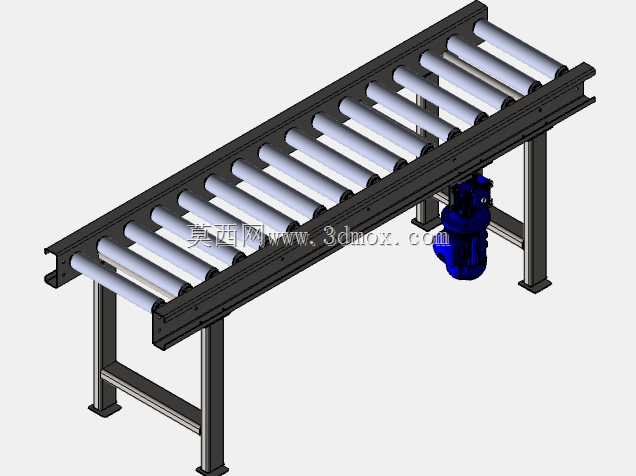

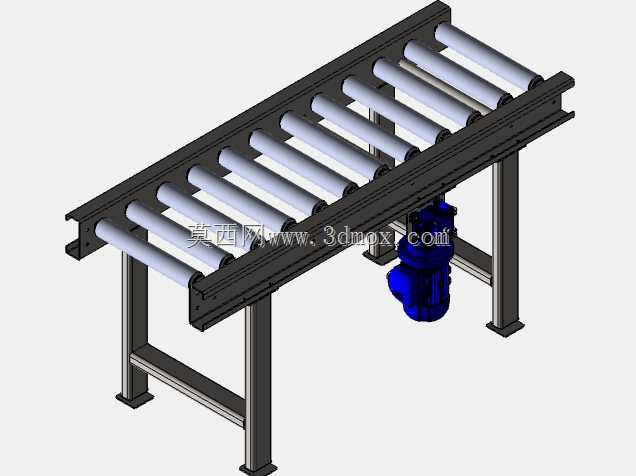

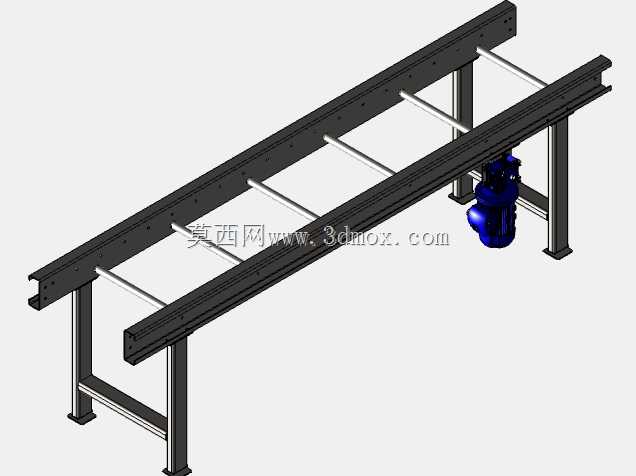

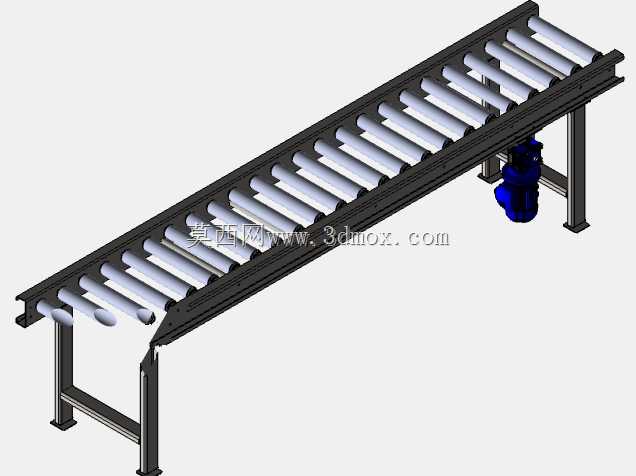

　　这套滚筒输送结构采用四段独立单元拼接的布局形式，单段有效输送长度覆盖1200mm至3000mm区间，可根据车间产线的实际排布需求灵活增减单元数量，适配不同长度的物料转运路径，常见于机加工车间工件周转、包装线成品输送、仓储分拣段物料传递等场景，能够完成箱装件、托盘载件、规则成型工件的水平方向连续输送，替代人工重复搬运作业，降低车间物流的人力损耗。每段输送单元均配置独立的驱动减速装置，安装于机架侧下方位置，通过链传动结构带动辊筒组同步转动，单段可独立控制启停与输送速度，既可以多段联动组成长距离输送线，也能单段独立作为工位间的短距离转运载体，适配不同节拍的产线作业需求。机架采用标准化型材焊接或组装结构，支腿配置可调高度脚座，

　　可根据现场地面平整度调整机架水平度，安装时需预留驱动侧的检修空间，单段设备的宽度尺寸根据输送物料的最大外形宽度预留单侧50-100mm的安全余量，避免物料输送过程中与侧边护栏发生卡滞。辊筒采用等间距排布设计，间距尺寸根据输送物料的最小底面尺寸确定，保证物料在输送过程中始终有至少三根辊筒提供支撑，避免小件卡入辊筒间隙；辊筒表面可根据输送物料的摩擦需求选择光面、包胶等不同形式，针对较重的金属加工件，可适当缩小辊筒间距提升承载能力，针对轻质包装件可适当放大间距降低设备自重与制造成本。设计过程中优先考虑模块化拼接的通用性，相邻段的对接位置采用统一的连接接口，无需额外加工过渡件即可完成拼接，机架支腿的安装孔位预留横向调节余量，

　　可抵消现场安装的位置误差；驱动装置的安装位置预留检修拆卸空间，日常维护时可单独拆解单段的驱动组件，不影响其他段的正常运行。设备的安装边界需考虑输送路径两侧的操作空间，若搭配人工上下料工位，需在对应位置预留人员操作站位空间，若搭配自动化设备上下料，需保证输送面的高度与对接设备的工作台面高度差控制在±5mm以内，保证物料转移顺畅。
