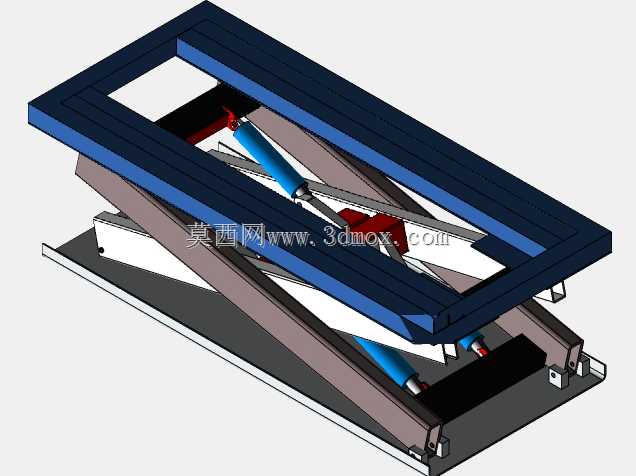

液压驱动剪叉式升降作业平台结构

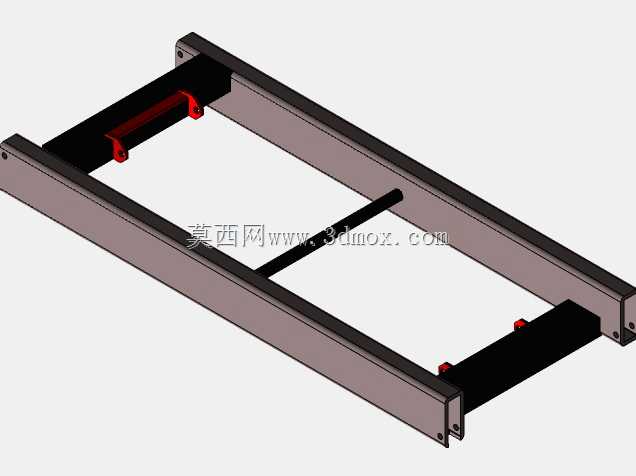

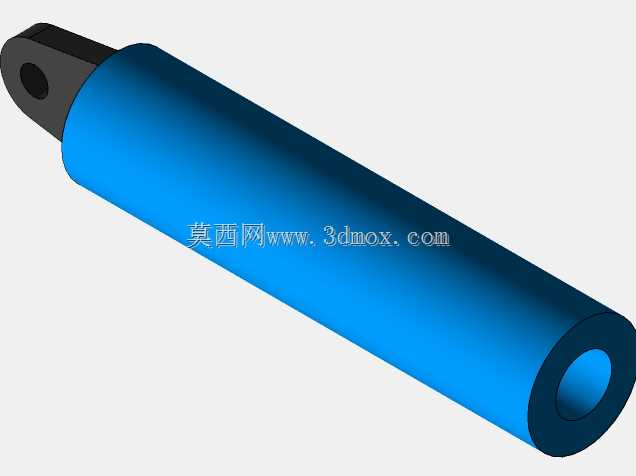

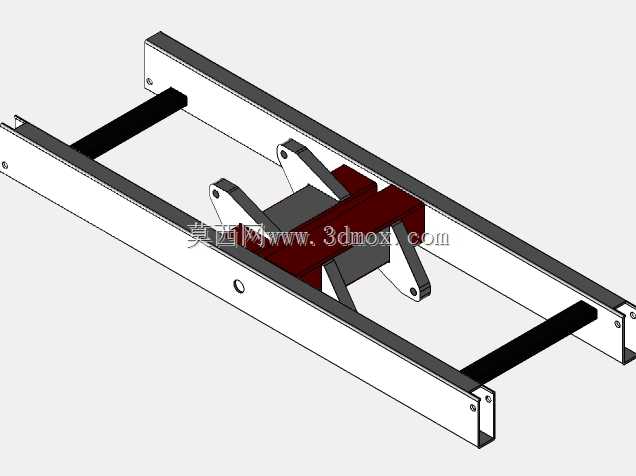

　　该剪叉式升降结构的设计核心围绕固定工位的垂直物料转运、设备检修登高作业场景展开，常见于生产车间流水线工位高度差对接、仓储区域低层货物举升、设备维护时的作业人员托举场景，区别于移动式升降设备，该结构采用底部框架与安装基面锚固的安装形式，作业过程中无整体位移，支撑稳定性更适配固定点位的高频次举升需求。结构整体采用双层剪叉臂组的铰接布局，剪叉臂选用矩形型钢焊接加工，臂体间通过销轴铰接形成可折叠的平行四边形连杆机构，依靠两组双作用液压缸的伸缩驱动剪叉臂的开合角度变化，实现顶部承载平台的平稳垂直升降，液压缸的铰接点位经过受力优化，布置在剪叉臂中段偏下位置，可在同等缸径参数下获得更大的举升力矩，降低液压系统的工作压力，

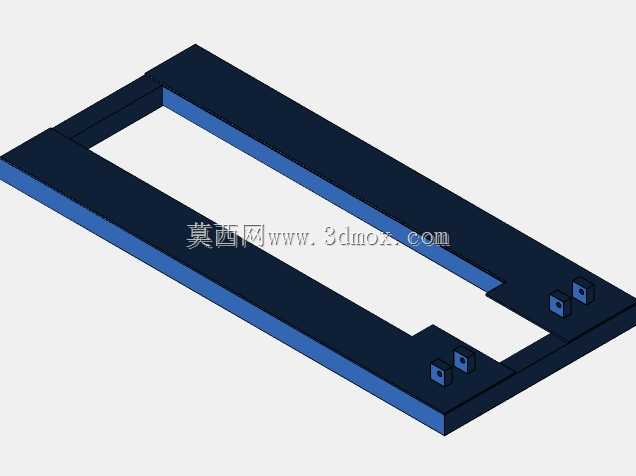

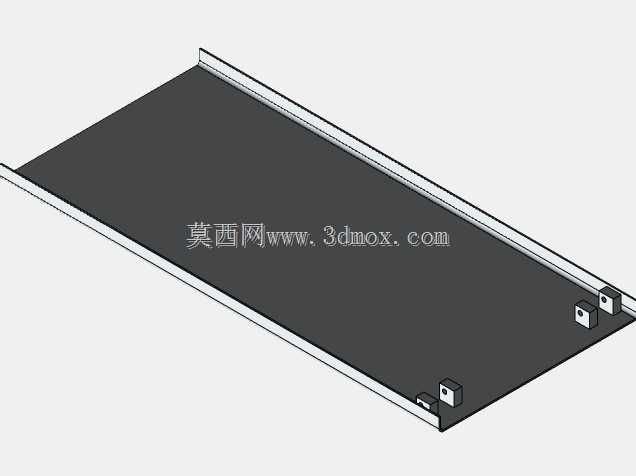

　　提升重载工况下的运行稳定性。顶部承载平台采用框型焊接结构，台面预留工装安装的螺纹孔位，可根据实际使用场景加装辊筒输送段、防护围栏、工件定位夹具等附属结构，平台边缘设置的限位挡边可避免放置的工件、工具在升降过程中滑落。底部安装框架为整体焊接式结构，框架四周预留锚固螺栓安装孔，可直接与混凝土地面、钢结构平台基面通过膨胀螺栓或焊接方式固定，框架内部预留液压站、管路排布的安装空间，液压管路沿剪叉臂内侧布置，通过管卡固定避免臂体开合过程中出现管路磨损、干涉问题。设计过程中对剪叉臂的铰接点间隙做了公差适配，轴孔配合选用间隙配合加自润滑轴套的形式，既保证臂体转动的顺畅度，也能降低长期往复运动的磨损量，延长结构整体的维护周期。

　　升降行程范围内设置了上下极限位置的机械限位块，避免液压缸伸缩超出行程引发结构失稳，同时在液压回路中配置了液压锁，可在管路失压时锁定剪叉臂位置，防止平台意外下坠，满足重载作业的安全要求。该结构的安装边界需预留剪叉臂完全收拢时的水平投影空间，同时在平台升降的垂直范围内无固定结构干涉，适配0.5米到2米区间的常规举升高度需求，承载能力可根据臂体材料厚度、液压缸参数做对应调整，可覆盖从轻型工具举升到重型工件转运的不同工况需求。
