深沟球滚珠轴承三维结构设计

　　做机械结构设计这么多年，轴承类零件的建模是绕不开的基础功课，这次的深沟球滚珠轴承结构，是传动系统里最常用的支撑类部件，从家用小电机到工业输送线、机床主轴箱，但凡有旋转轴的地方，几乎都能见到这类轴承的身影。很多刚入行的设计师选轴承的时候只会查样本选内径，忽略了安装边界和配合公差，最后装上去要么跑圈要么温升过高，其实建模阶段把安装尺寸、配合面的细节做准，能给后续的选型和装配省很多麻烦。

　　先从实际应用场景说，这类滚珠轴承主要承受径向载荷，也能承受一定比例的轴向载荷，相比滑动轴承，它的滚动摩擦阻力更小，启动扭矩低，维护起来也更方便，在中小功率的传动场景里适配性极强。比如交流稳压器的调压机构转轴、小型传送带的托辊支撑、家用家电的电机输出端，用的都是这类结构的轴承，它不需要复杂的润滑回路，常规脂润滑就能满足长时间运行需求，对安装空间的要求也不高，是通用性最强的滚动轴承类型。

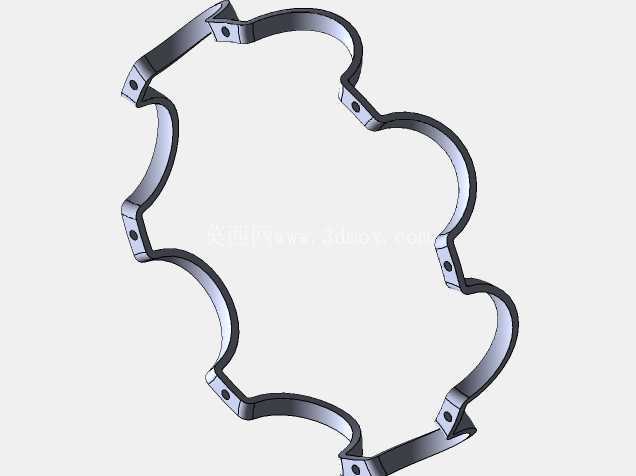

　　说回这个模型的设计思路，建模的时候首先要确定的是套圈的滚道曲率，很多新手做轴承模型直接在内外圈上切个半圆槽放钢球，实际工程里滚道的曲率半径是比钢球半径略大的，一般取钢球直径的0.515到0.52倍，这个间隙是为了存润滑脂，同时给钢球滚动留出热膨胀的余量，要是曲率完全贴合，运行起来温升快，很容易出现抱死的问题。然后是保持架的结构，这个模型里用的是浪形冲压保持架，是深沟球轴承最常用的保持架形式，冲压的钢板保持架重量轻，兜孔的间隙留的合理，不会卡滞钢球的公转和自转，建模的时候要注意兜孔和钢球的间隙，不能做的完全贴合，实际装配里保持架和钢球之间是有活动余量的，用来补偿加工和安装的误差。

　　然后说外形尺寸和安装边界，这类轴承的尺寸是有国标系列的，建模的时候内外径、宽度尺寸都要严格对应标准公差带，内圈和轴的配合一般选基孔制的过渡配合或者小过盈配合，外圈和轴承座孔的配合选基轴制的间隙或者过渡配合，不能随便给公差。安装的时候要注意，内圈的定位轴肩高度不能超过内圈的倒角尺寸，外圈的座孔挡肩高度也不能超过外圈的倒角，不然拆轴承的时候拉马没法勾住套圈，硬敲很容易损坏轴承。另外轴承的密封结构，这个模型虽然没做防尘盖，但实际选型的时候如果是粉尘多的工况，要选带双面防尘盖的型号，建模的时候要留出防尘盖的安装槽位置，不能把槽的位置占了，不然后续选密封型轴承就装不进去。

　　很多人做轴承模型只做个外形，忽略了内部滚动体的排布，其实钢球的数量是和轴承的承载能力直接相关的，同尺寸下钢球数量越多，额定动载荷越高，但钢球太多会导致保持架的强度下降，所以设计的时候钢球的中心圆直径、钢球直径、数量三者要满足几何约束，相邻钢球之间要留出保持架的壁厚空间，不能出现钢球干涉的情况。另外建模的时候要注意套圈的倒角，国标里轴承的倒角尺寸是有明确规定的，不是随便倒个角就行，倒角的作用是安装的时候引导轴承顺利进入轴和座孔，同时避免应力集中，要是倒角做小了，安装的时候很容易磕坏套圈的滚道，导致轴承早期失效。

　　从实际选型的角度说，用这个模型做装配的时候，要提前算好轴的跨距、载荷的大小和方向，确认轴承的额定寿命满足设备的设计使用时长，不能光看尺寸对得上就选。比如在有轴向冲击的工况下，不能单纯靠深沟球轴承承受大轴向力，要搭配角接触轴承或者推力轴承，这个模型的结构是纯深沟球的形式，适合径向载荷为主、轴向载荷较小的场景。另外安装的时候，压装轴承要压对应的套圈，装内圈的时候力要加在内圈端面上，装外圈的时候力要加在外圈端面上，不能通过滚动体传力，不然会把滚道和钢球压出凹痕，直接导致轴承报废。

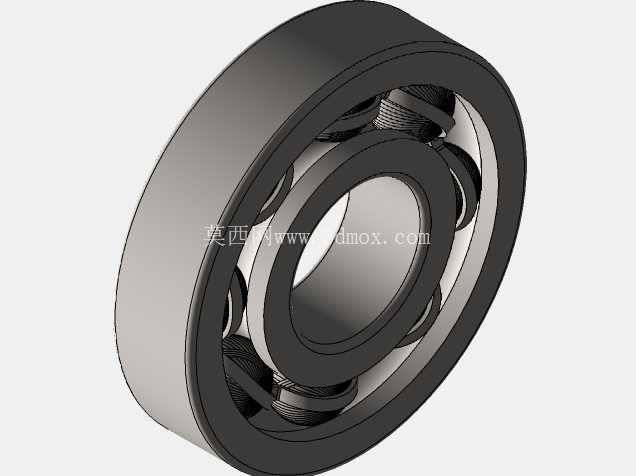

　　做这类通用零部件的三维模型，核心不是把外形画的多好看，而是把所有和装配、选型相关的细节做准确，比如配合面的粗糙度要求、圆角、倒角、退刀槽这些细节，很多模型看着外形像，实际放到装配里就会发现干涉，或者和标准件的尺寸对不上，给生产加工造成麻烦。这个滚珠轴承的模型，把内外套圈、滚动体、保持架的结构都做了完整的还原，各个尺寸边界都符合国标要求，不管是用来做设备的装配演示，还是用来做选型校核的参考，都能满足结构设计的实际需求，不会出现那种看着像但没法用的问题。
