CA6140车床配套红色蘑菇头急停按钮

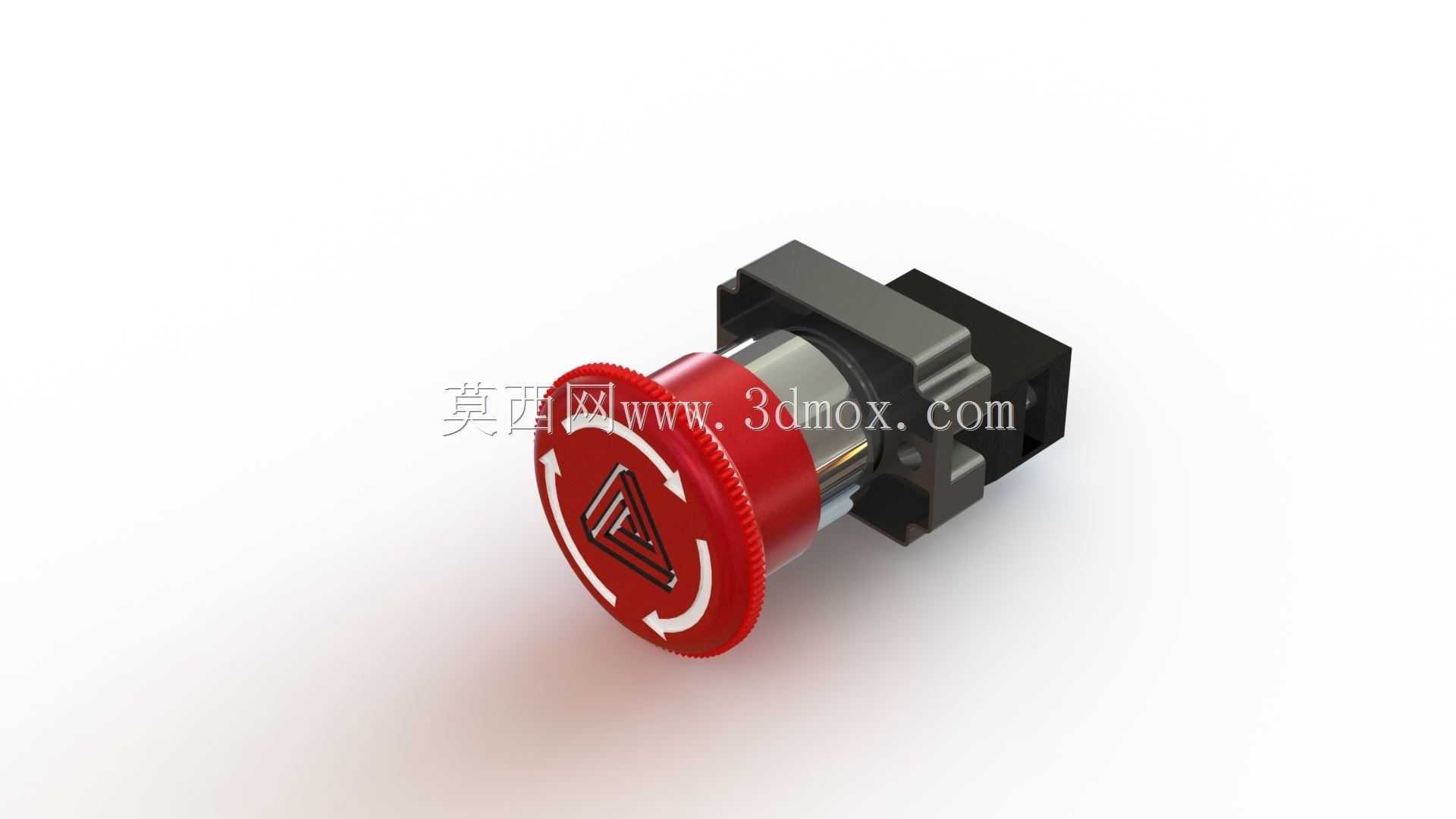

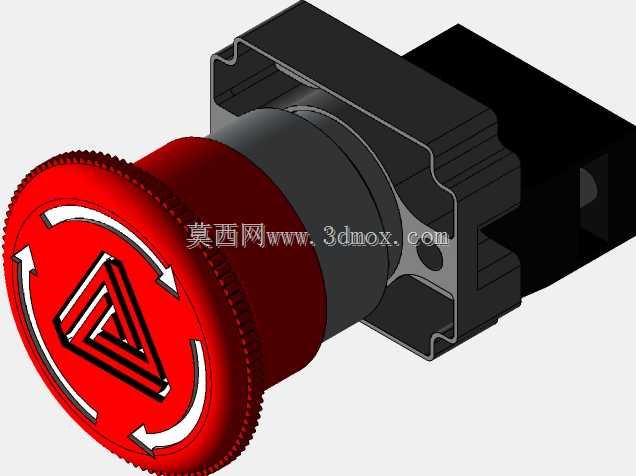

　　这款急停按钮是专为CA6140普通车床操作回路设计的安全控制元件，日常安装在车床进给操作面板的易触达区域，距离主轴操作手柄的操作半径不超过150mm，方便操作人员在出现进给卡滞、刀具崩损、工件装夹松动等突发异常时，第一时间拍压切断设备控制回路电源。从结构设计来看，按钮头部采用直径40mm的红色蘑菇头造型，头部表面做了环形防滑滚花处理，拍压时不会因为手掌沾附切削液、润滑油出现打滑，头部表面模压的旋转复位箭头标识清晰，即便在车间照明不足的工况下也能快速识别操作方式。按钮的安装基座采用标准22mm面板开孔尺寸，基座自带防转定位卡扣，安装时不需要额外加工定位槽，卡入面板后拧紧后部锁紧螺母即可完成固定，基座后部的接线端子采用螺钉压接结构，

　　适配0.5-2.5平方毫米的多股控制线缆，接线完成后可配套标准按钮盒防护盖，避免切削碎屑、切削液溅入接线端造成短路故障。功能逻辑上，按钮采用常闭触点串联在设备安全回路中的设计，拍压后触点瞬时断开，触发设备主接触器、进给伺服的断电信号，所有运动部件会在安全制动距离内停止动作，复位时仅需顺时针旋转蘑菇头即可自动弹起，不会出现误复位导致的设备意外启动。从实际使用场景出发，这款按钮除了适配普通车床，也可通用在铣床、钻床、小型自动化输送线等设备的操作面板上，安装时需要注意按钮头部突出面板表面的高度不小于10mm，避免被周边的操作手柄、防护挡板遮挡，同时要保证按钮周边50mm范围内没有其他操作按钮，防止误触。

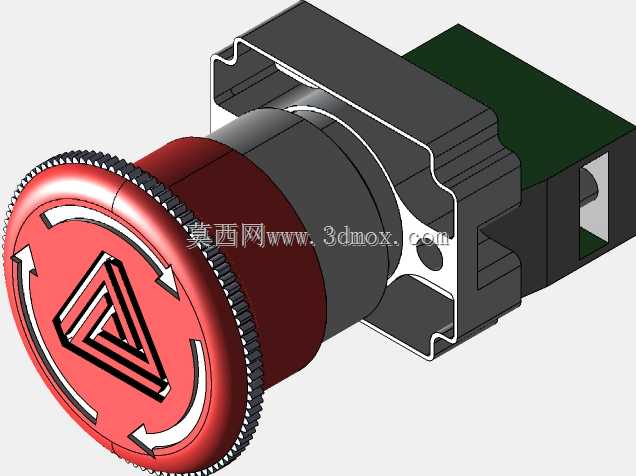

　　建模过程中还原了按钮内部的弹簧复位结构、触点接触件的装配关系，基座的卡扣、锁紧螺纹的细节都做了等比例还原，可直接用于设备操作面板的布局干涉检查，也能作为电气装配实训的演示模型使用，安装边界的尺寸公差按照工业按钮的通用标准设定，和市面主流同规格急停按钮的安装尺寸完全兼容，不需要额外调整面板开孔参数。
