Racerstar5065外转子无刷直流动力电机

　　这款外转子结构的无刷直流动力部件，在航模、小型移动机器人、桌面级自动化执行机构的动力选型中有着很高的适配性，区别于传统有刷电机的碳刷接触换向结构，它采用电子换向逻辑，运行过程中不存在机械摩擦损耗，连续运转工况下的温升控制、噪音表现都远优于同功率等级的有刷产品，长期使用不需要定期更换碳刷维护，适配需要长时间稳定输出动力的应用场景。从结构设计逻辑来看，这款电机采用外转子布局，转动的外壳部分直接集成磁钢，定子绕组固定在中心基座上，输出轴从端盖中心伸出，这种布局的优势在于转子转动惯量更大，运行时的转速稳定性更强，同时外转子的外壳直接随转轴转动，能在运转过程中带动周边空气流动，辅助绕组散热，不需要额外加装散热风扇就能满足持续大负载输出的散热需求，有效压缩了动力单元的整体体积。

　　从安装边界来看，电机主体为圆柱构型，端盖位置预留了标准的安装孔位，输出轴为带扁位的D型轴结构，安装传动件时不需要额外做轴面防滑处理，直接通过顶丝锁紧就能传递额定扭矩，不会出现轴与传动轮打滑空转的问题；安装时需要注意预留端盖侧的走线空间，电机的三相动力线从尾部端盖引出，布线时要避开转动的外转子壳体，防止线缆被卷入转动部件造成损坏。在实际功能特性上，这款电机支持6-12S的锂电供电区间，KV值为200，也就是每提升1V供电电压，空载转速对应提升200转，这个参数区间的电机扭矩输出特性偏中低转速大扭矩，不需要搭配大减速比的减速箱就能直接驱动螺旋桨、小型行走轮、轻载传送带等负载，能简化整套动力系统的传动结构，减少传动环节的功率损耗。

　　在航模应用场景中，这类电机常作为固定翼航模、中型多旋翼无人机的动力输出单元，搭配对应尺寸的螺旋桨就能提供足够的推力，支撑航模完成起飞、巡航、特技动作等飞行需求，外转子的结构在驱动大尺寸螺旋桨时，扭矩输出更平顺，不会因为负载突变出现转速骤降的问题；在小型移动机器人场景中，这类电机可以搭配简易的减速轮组作为行走驱动，响应速度快，正反转切换的延迟极低，能满足机器人行走过程中的调速、转向动作需求；在桌面级自动化设备中，这类电机可以作为小型输送带、轻载回转工作台的动力源，转速调节范围宽，通过电调可以实现从怠速到最高转速的无级调速，适配不同工况下的转速需求。

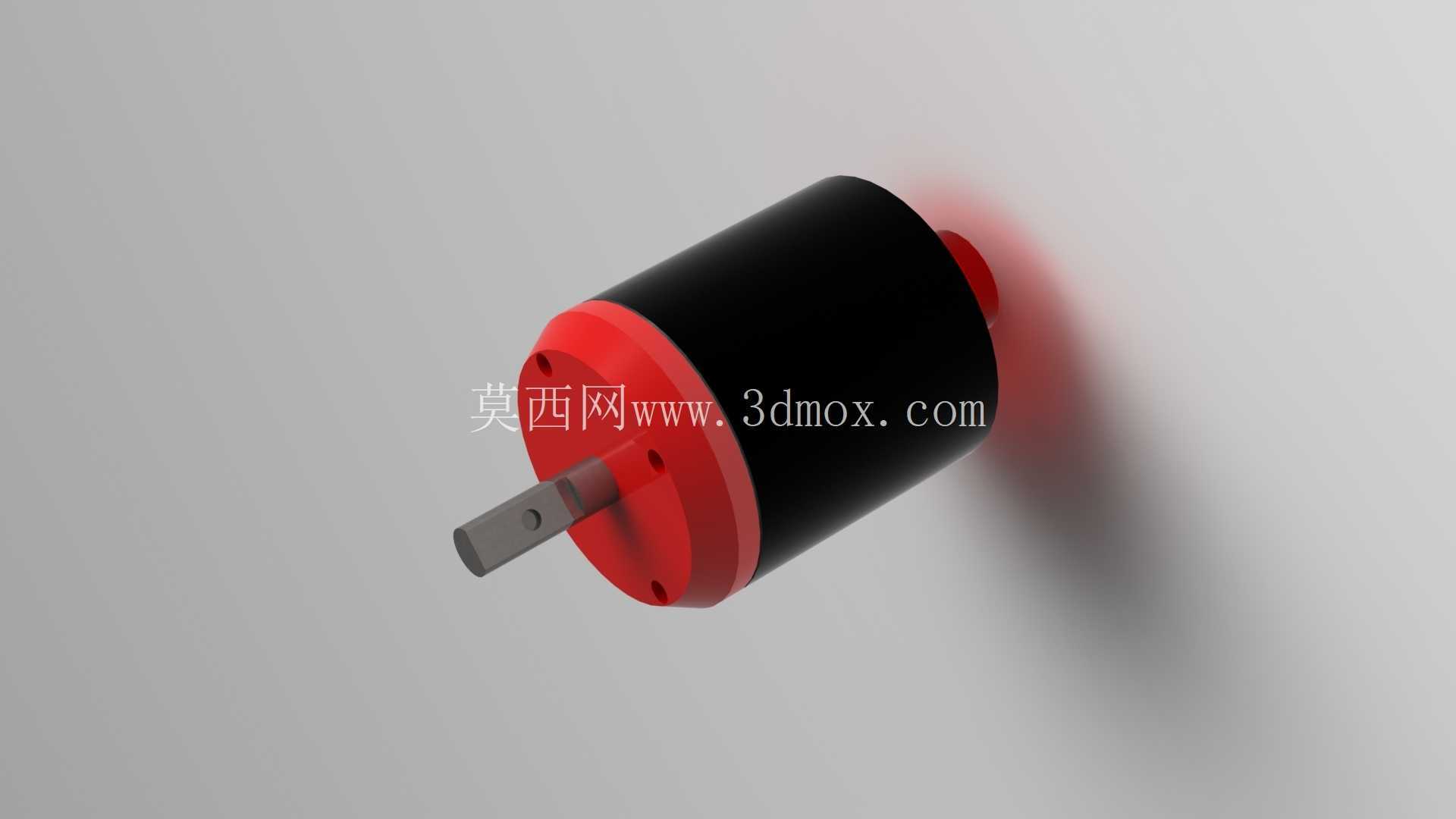

　　建模过程中，对电机的绕组排布、磁钢贴合位置、端盖密封结构都做了还原，输出轴的扁位尺寸、安装孔的孔距都按照实际量产产品的参数做了匹配，在做整机装配仿真时，可以直接调用这个模型做干涉检查，验证安装位的尺寸匹配度，不需要重新测绘电机的外形尺寸，能缩短结构设计阶段的测绘周期。需要注意的是，这类无刷电机不能直接接直流电源运转，必须搭配匹配参数的无刷电调才能正常工作，选型时要根据实际负载的扭矩、转速需求选择对应KV值的型号，同时要匹配电调的持续电流参数，避免大负载下电调过流损坏；安装时输出轴的径向负载不能超过设计阈值，防止轴承受力过大出现过早磨损，影响电机的使用寿命。
