农用圆盘耙耕作设备结构设计

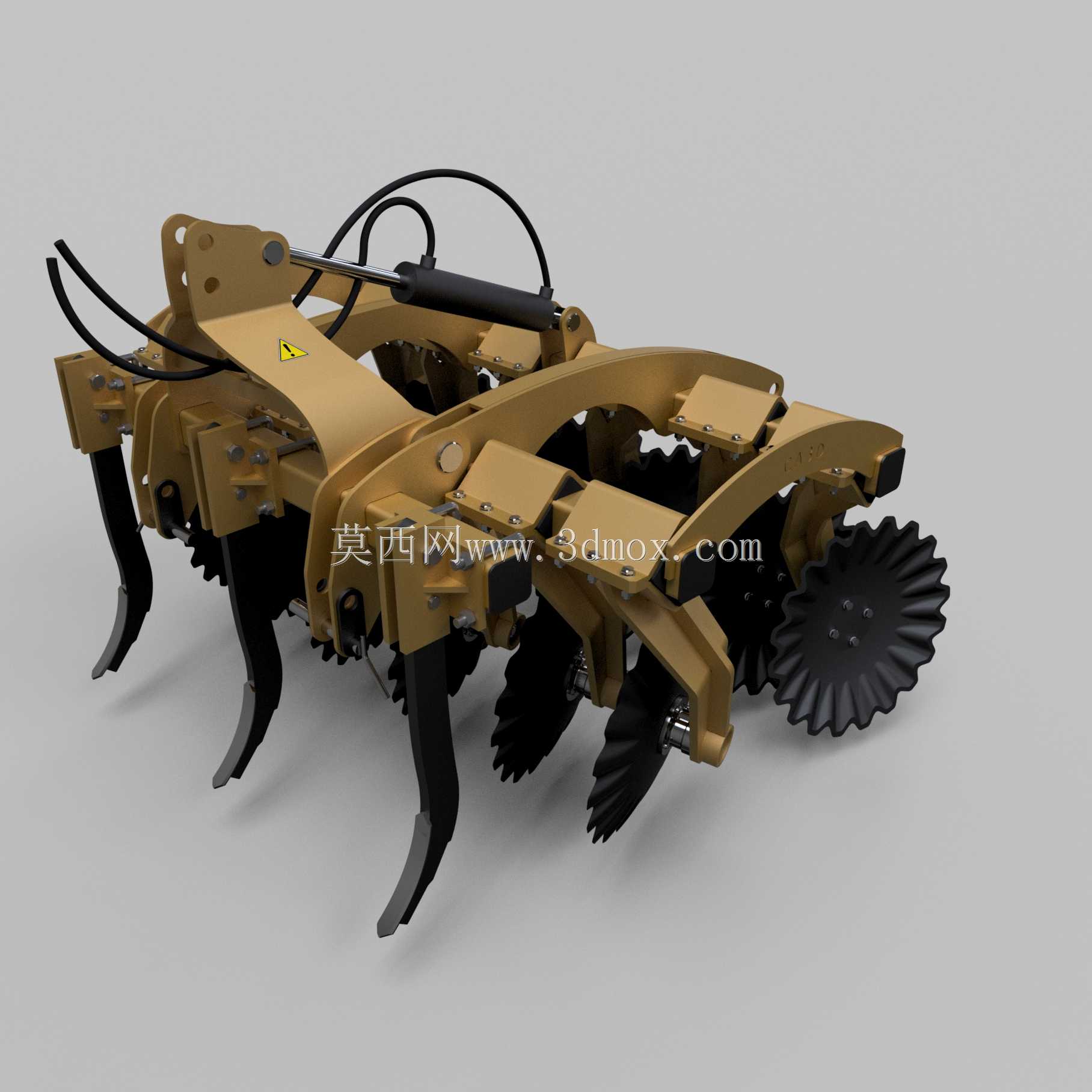

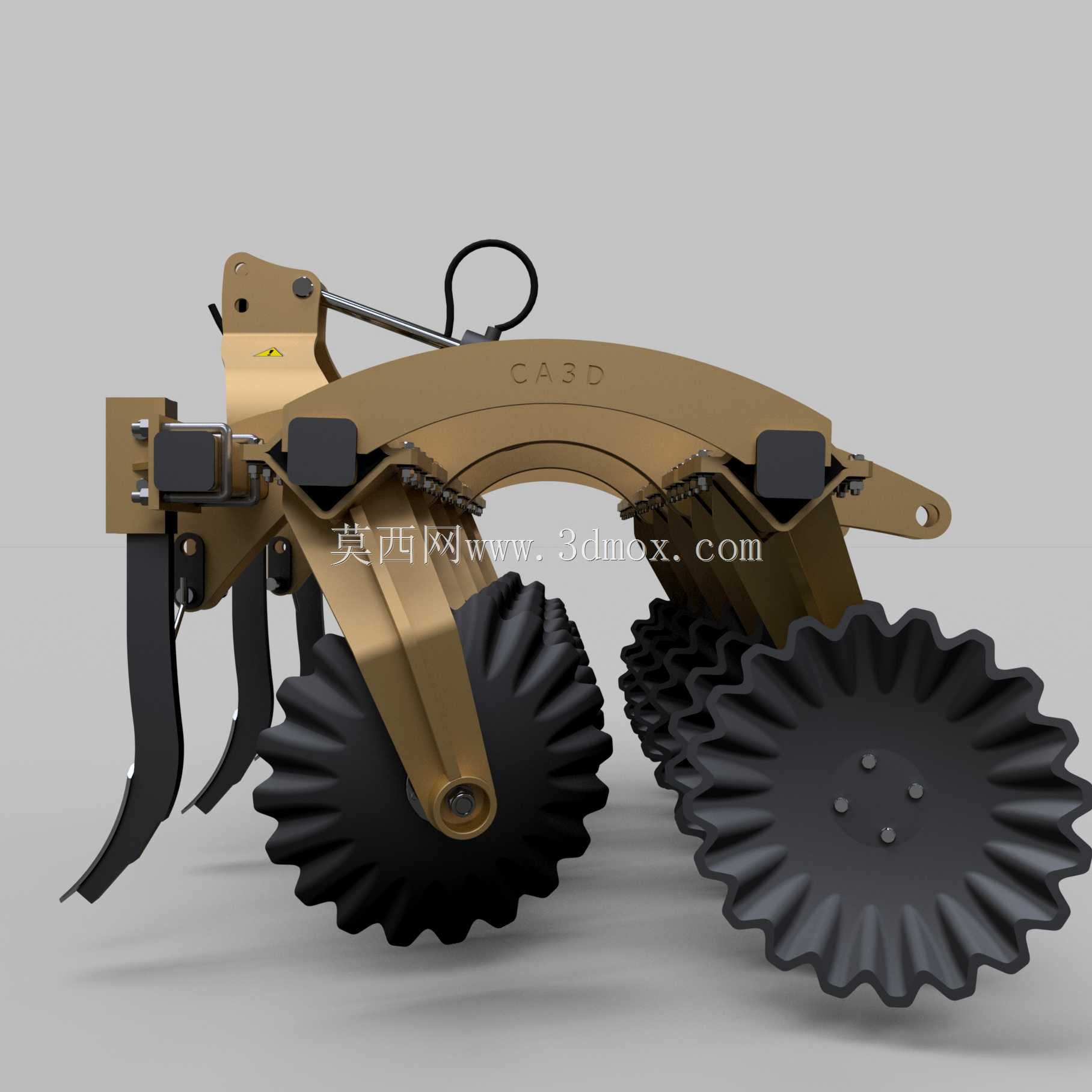

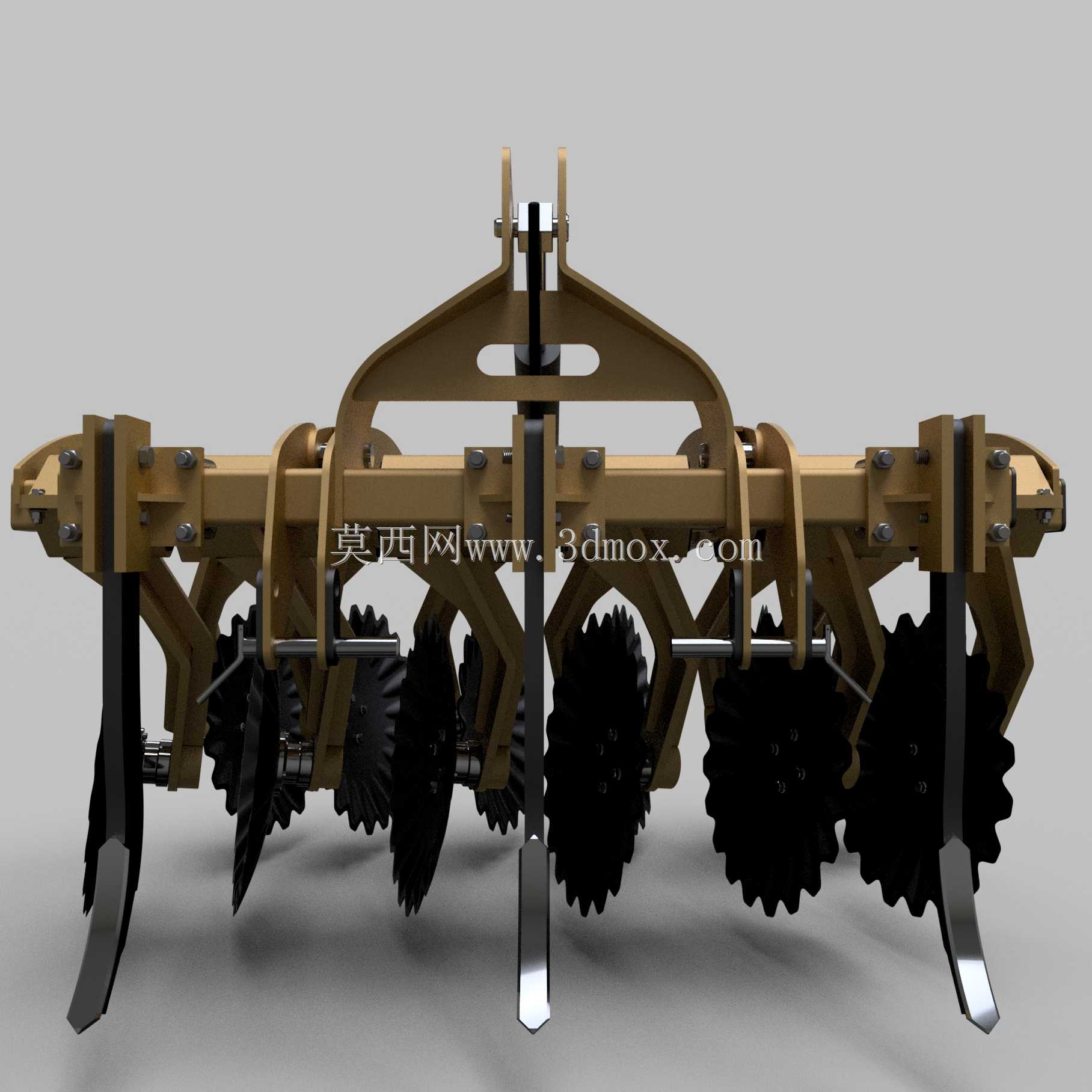

　　这款圆盘耙作为配套拖拉机使用的牵引式整地农具，主要应用于旱田耕地后的碎土整平、播前整地以及收后浅耕灭茬作业场景，在东北黑土区、华北平原旱作区的规模化农业生产中应用广泛，能够适配不同马力段的轮式拖拉机挂接需求，完成黏重土壤、多茬口地块的耕作整理作业。从结构设计来看，整机采用框架式主梁承载结构，主架选用高强度矩形钢管焊接成型，兼顾作业强度与整机自重控制，避免作业过程中出现架体变形、焊点开裂的问题。耙组采用交错对称布置方式，缺口圆盘耙片按照特定偏角安装在方轴上，作业时圆盘随机组前进做回转运动，刃口切入土壤切开作物残茬与板结土层，配合耙片的球面结构实现土块破碎、土垡翻转，同时将地表的作物秸秆、残根切碎后混埋到耕层内部，

　　减少地表残茬对后续播种作业的影响。设备前端配置的弧形松土铲采用耐磨合金钢锻造而成，铲尖经过淬火处理提升耐磨性能，作业时可先行切入深层土壤打破犁底层，增强土壤的透水透气性能，松土铲的安装深度可通过螺栓孔位进行调节，适配不同耕深要求的作业地块。挂接架采用标准三点式挂接结构，挂接尺寸符合农用拖拉机挂接接口规范，挂接销孔位置做了加厚镶套处理，减少长期挂接作业带来的孔位磨损，挂接架与主架之间设置的液压调节油缸，可在作业过程中实时调整耙架的入土角度，控制整机作业深度，运输状态下可将整机抬升至安全通行高度，满足田间转场与道路运输的离地间隙要求。侧边的仿形限深轮采用实心橡胶轮结构，轮面设置防滑凸筋，作业时沿地表滚动，配合液压系统控制耙组的入土深度，

　　避免地块起伏带来的耕深不均问题，保证整块田地的耕作深度一致性。整机作业宽度方向的尺寸经过优化，相邻耙片之间的作业幅宽存在合理重叠，避免作业过程中出现漏耕、土垄残留的问题，机架边角位置做了圆弧过渡处理，减少作业过程中挂草、壅土的概率。耙片轴承座采用双层密封结构，内置防尘密封圈与润滑脂储腔，可阻挡田间泥沙、尘土进入轴承内部，延长轴承的维护周期与使用寿命，各转动部件的润滑点均引出至机架外侧，方便日常作业前的注油保养操作。整机长度方向的尺寸控制在合理范围，挂接后不会出现过长导致的转弯半径过大问题，适配小地块的转弯作业需求，各工作部件的安装位置经过重心优化，作业状态下整机重心稳定，不会出现偏载导致的作业偏斜、拖拉机单侧轮胎过度磨损的问题。
