农用悬挂式弧形齿耙作业装置结构设计

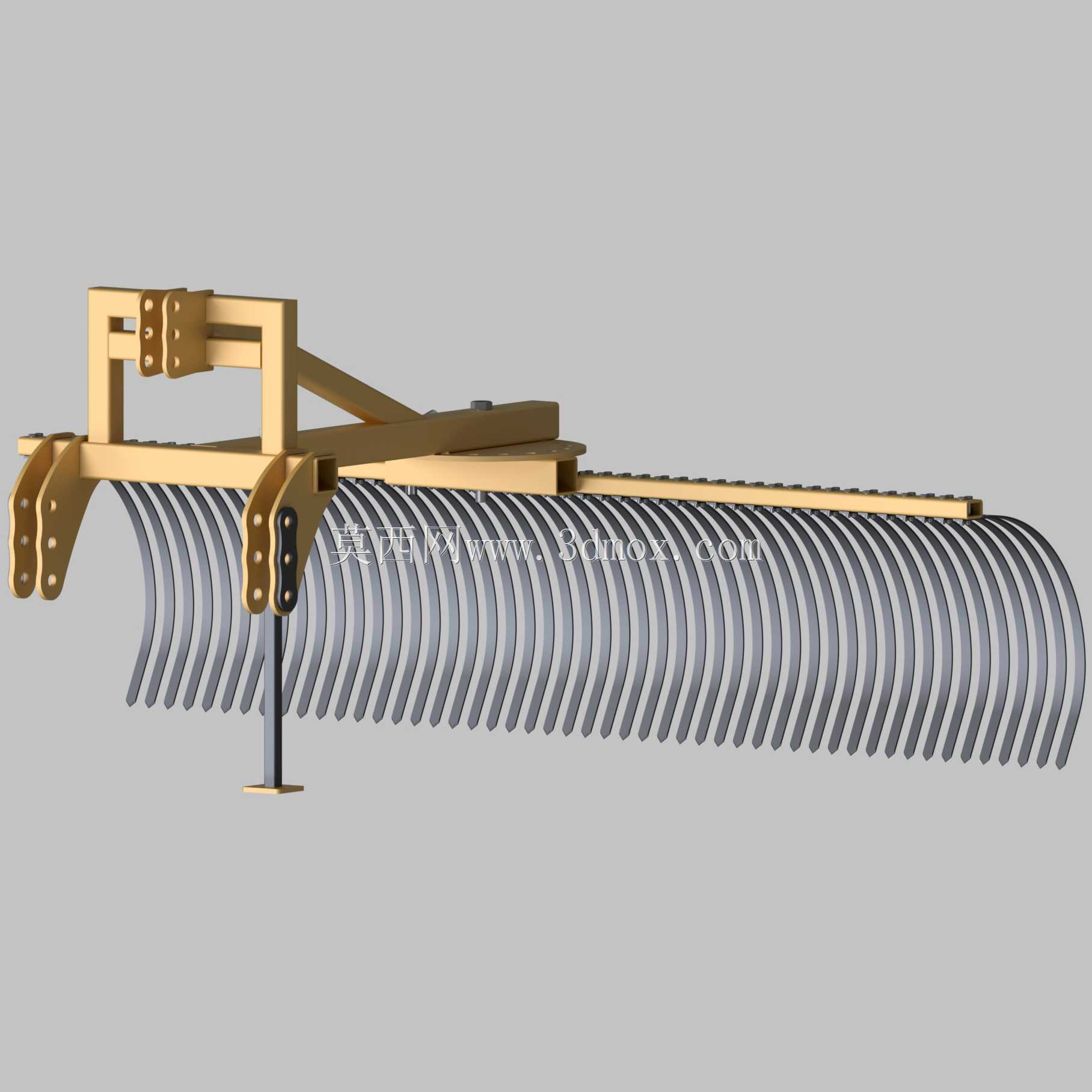

　　这款耙具主要适配中小型轮式拖拉机后置三点悬挂接口，核心作业场景覆盖旱田播前地表整理、残茬破碎、土块细碎，也可用于水田泡田后的表层整平作业，相比传统直齿耙，弧形齿的入土曲线更贴合土壤扰动轨迹，作业时不会出现过度翻垡导致的土层混乱问题，能在10-15cm的作业深度内，将表层土块破碎至粒径不大于3cm的均匀状态，同时把地表残留的作物根茬、秸秆残段挑出并均匀铺撒在表层，避免残茬堆积影响后续播种作业的下种精度。从结构设计逻辑来看，整体采用框架式承载结构，主框架选用80x80x6规格的矩形钢管焊接成型，横向承载梁搭配60x60x6规格的副梁做斜向支撑，三点悬挂连接座采用12mm厚钢板折弯焊接后与主框架满焊固定，

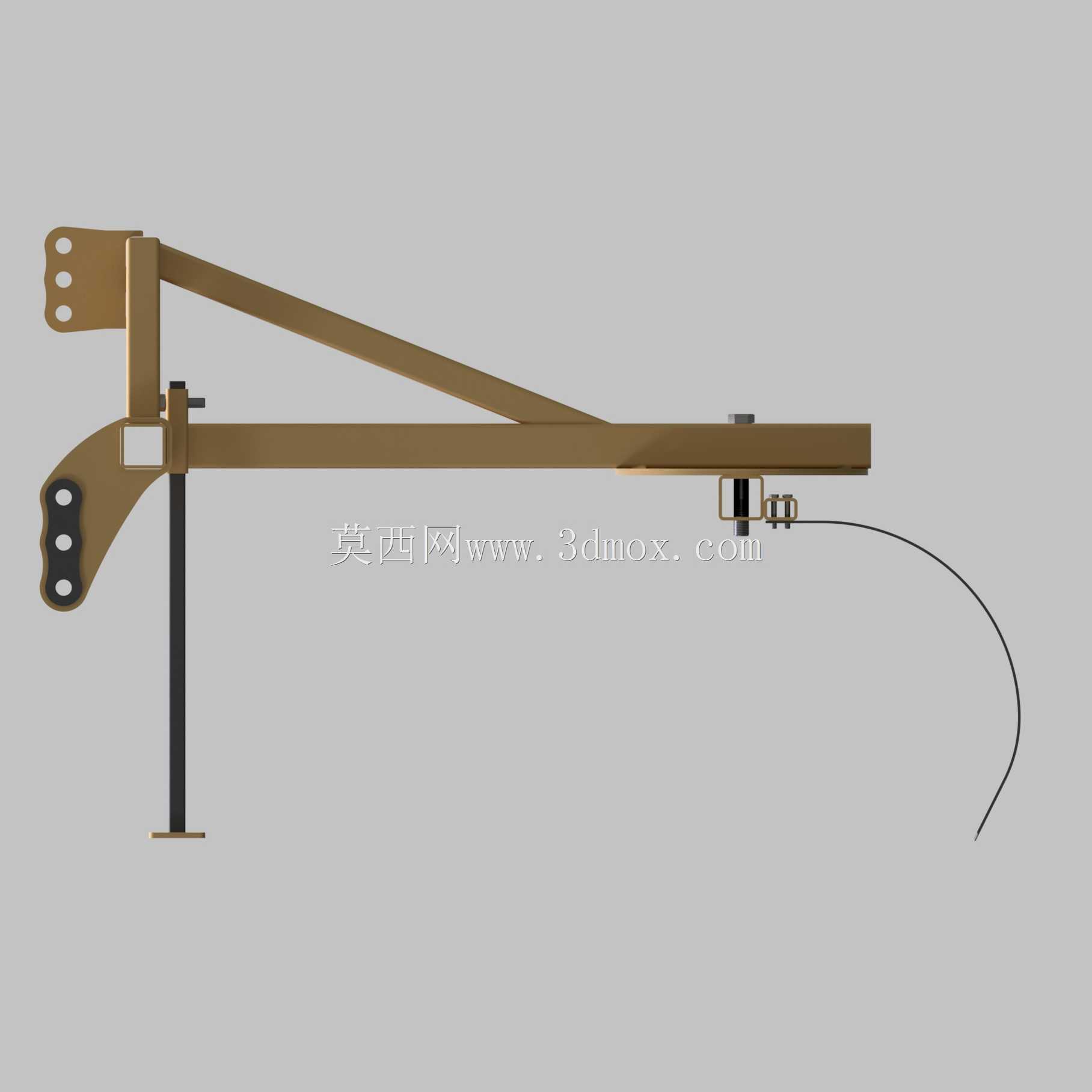

　　连接孔位严格匹配拖拉机后置悬挂的标准尺寸，上拉杆连接点预留20mm的调节余量，可根据作业深度需求调整悬挂角度，避免作业时出现耙体前倾或后仰导致的作业深度不均问题。耙齿部分采用连续弧形曲面设计，单根耙齿的曲率半径经过反复校核，作业时齿尖先以小角度入土，随着拖拉机行进，弧形曲面逐步抬升带动土壤向上滑移，既保证了足够的土壤扰动范围，又能大幅降低作业牵引阻力，相比同幅宽直齿耙牵引阻力可降低18%左右，适配35-50马力段的拖拉机即可满幅作业，不会出现动力不足憋车的问题。耙齿与主框架的连接采用可拆式螺栓固定结构，每个耙齿对应两个M16的高强度螺栓固定点，单根耙齿磨损后可单独更换，无需整体更换耙组，大幅降低后期维护成本；

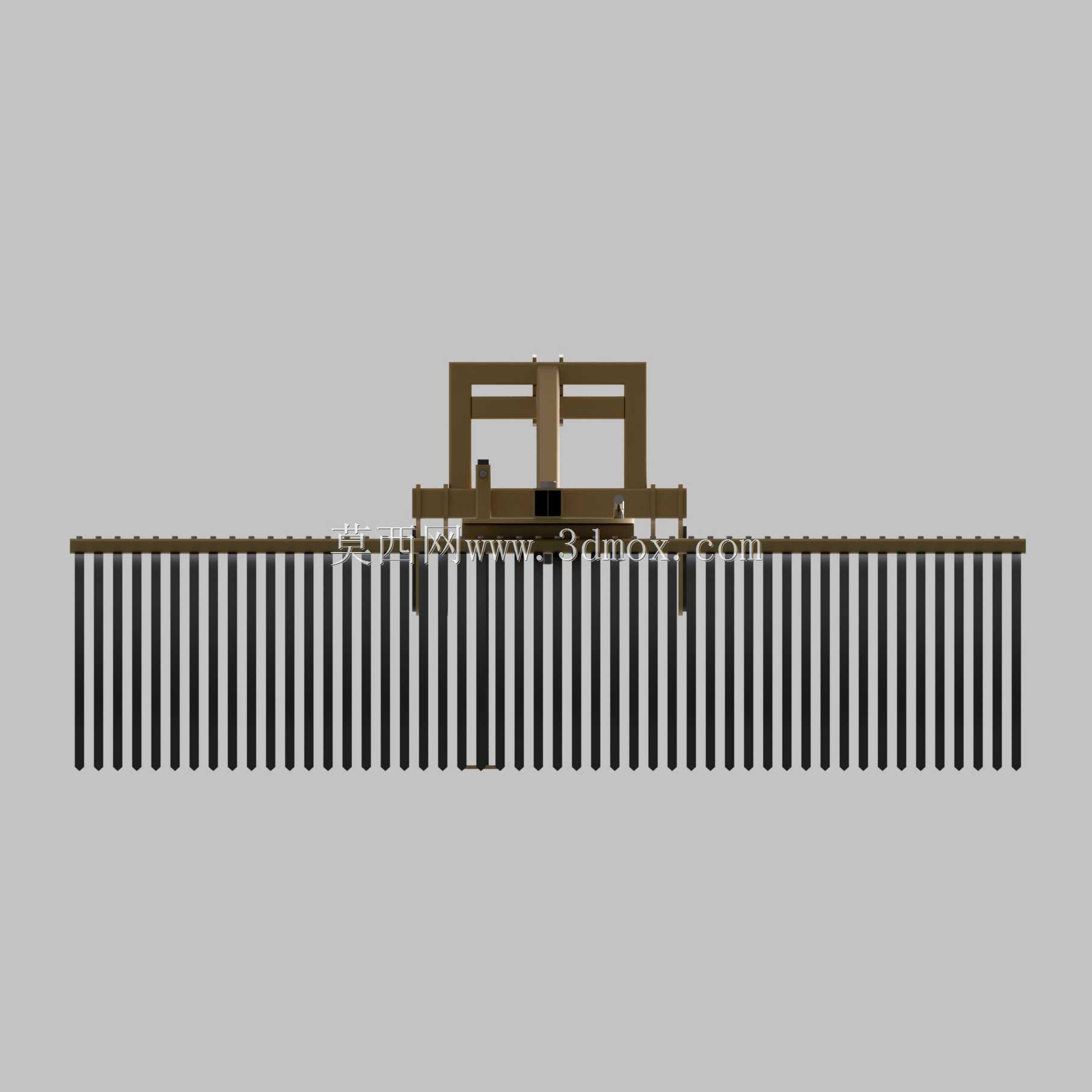

　　同时在耙齿组上方设置了横向加强压梁，避免作业时遇到硬质石块、树根等障碍物导致耙齿变形弯折，压梁与耙齿之间预留5mm的间隙，可缓冲作业时的瞬时冲击载荷。整机作业幅宽对应2500mm的长度设计，刚好适配北方旱作区常见的2.2m垄距播种作业幅宽，耙地作业后无需额外进行边角补整，即可直接匹配后续播种机的作业幅宽，减少农机进地次数。安装边界方面，三点悬挂的下连接点间距为820mm，上连接点距离下连接点垂直高度为460mm，与拖拉机挂接后，耙体最低作业位置距离拖拉机后轮的水平距离为720mm，作业时不会出现轮胎压痕未被耙平的问题；运输状态下，耙齿最低点距离地面高度为320mm，满足农村道路通行的离地间隙要求，无需额外拆卸部件即可完成地块转场。

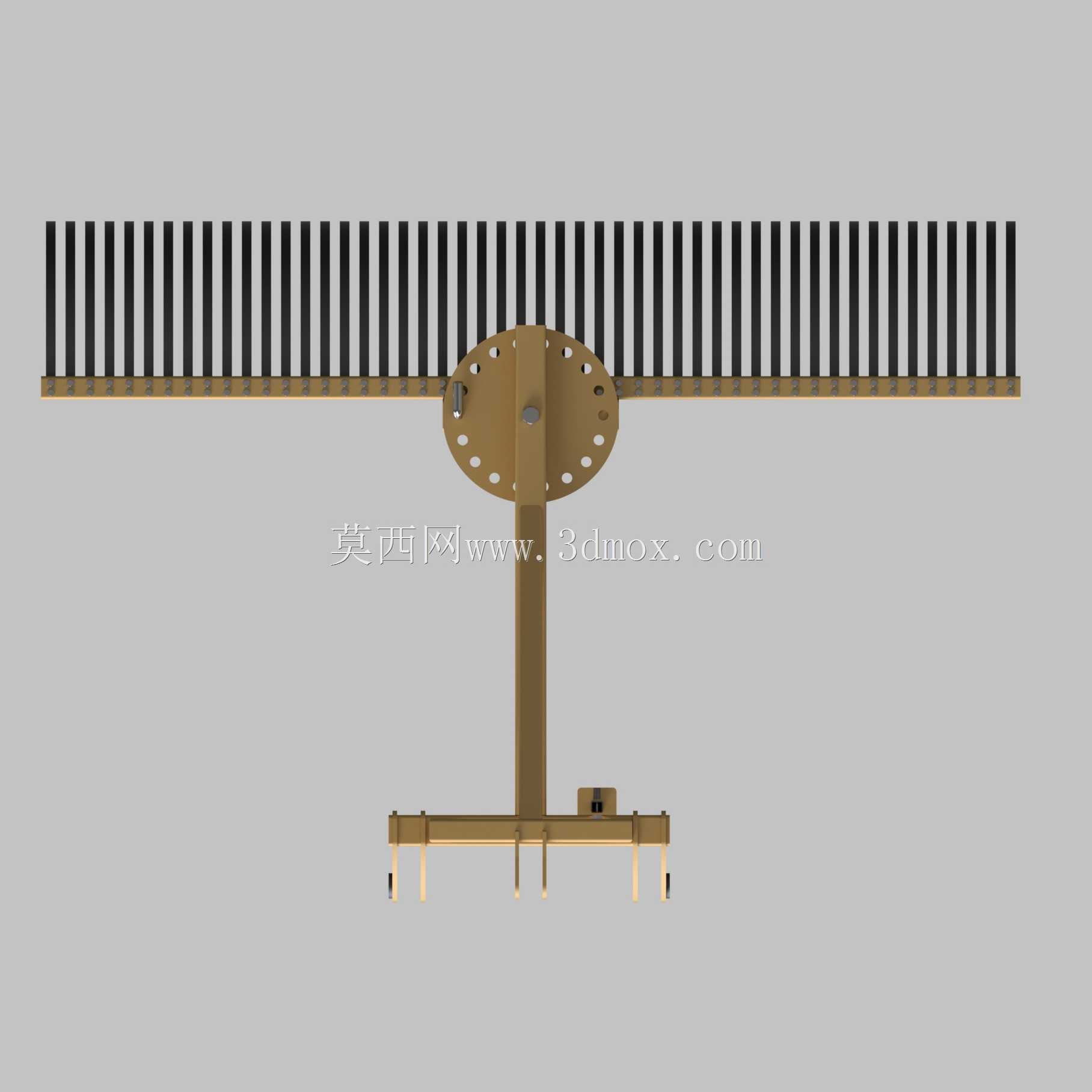

　　结构细节上，在悬挂架与主框架的连接位置设置了两组限位撑杆，可根据作业土壤的硬度调整撑杆长度，控制耙齿的入土角度，在黏重土壤作业时适当减小入土角度，避免耙齿夹土堵塞；在沙质土壤作业时增大入土角度，保证足够的作业深度。耙齿的排列采用等间距错列布局，相邻耙齿的横向间距为50mm，前后排耙齿的纵向偏移量为25mm，作业时不会出现漏耙区域，整个幅宽内的土壤整理均匀度可达到92%以上，完全满足播前整地的农艺要求。
