埃尔科PT艇配套Mk18型鱼雷发射装置

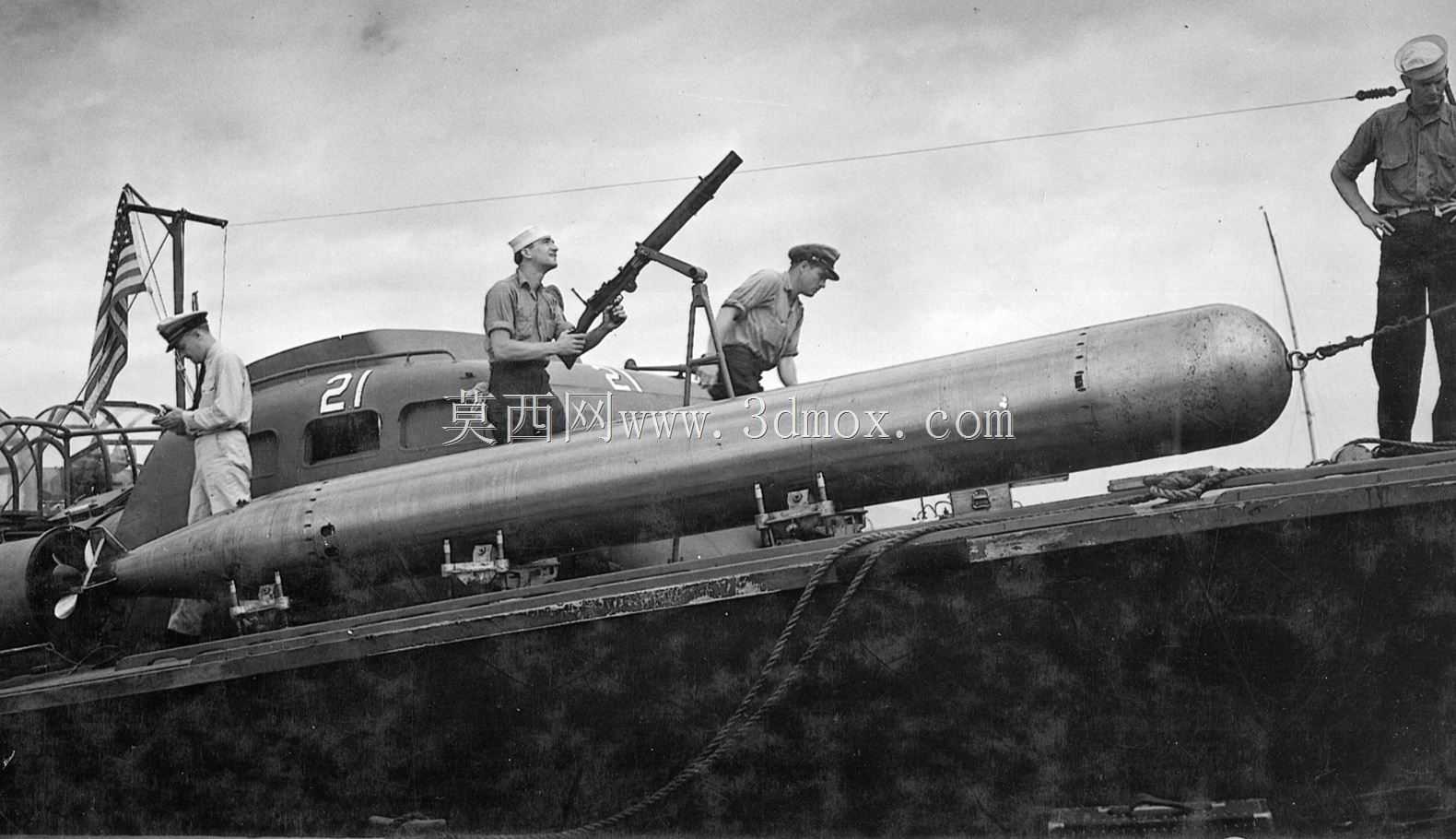

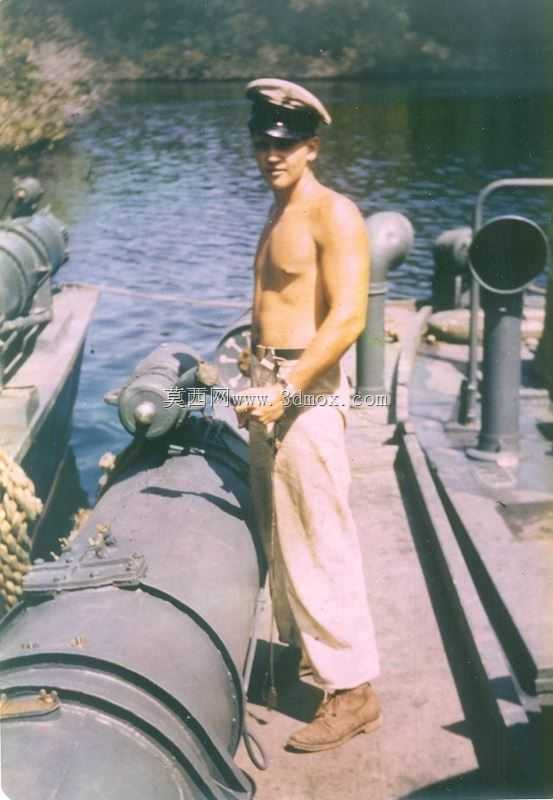

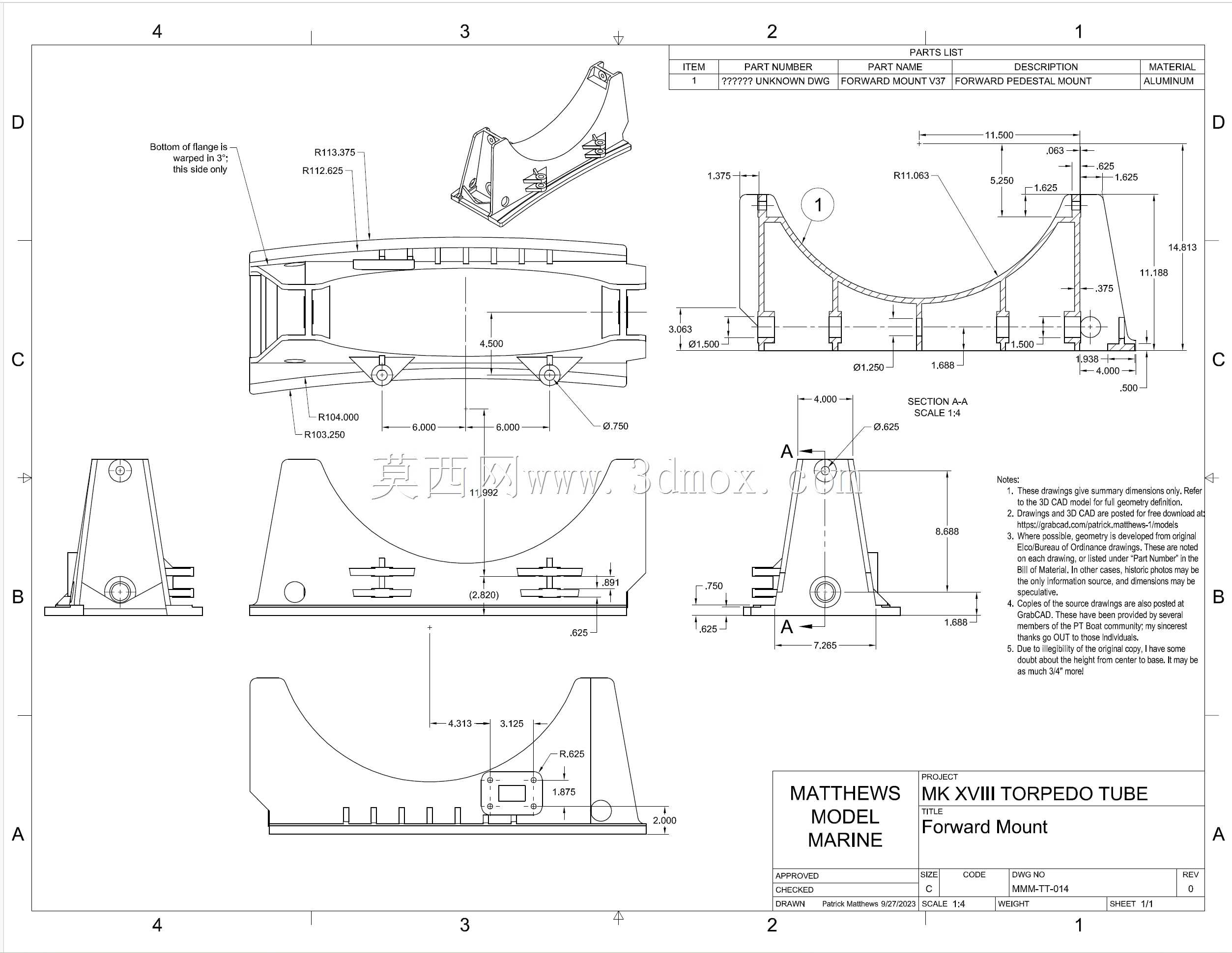

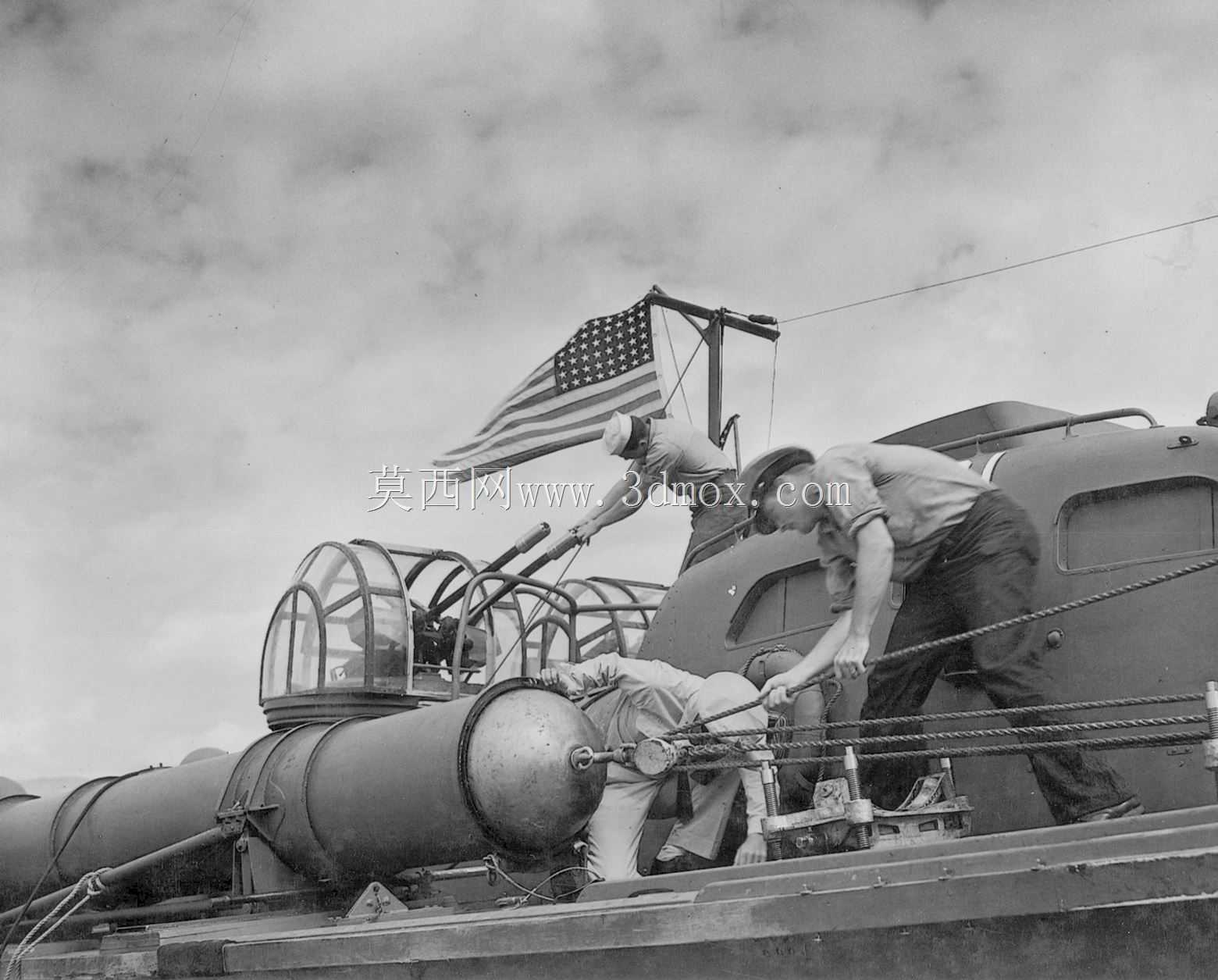

　　该发射装置为适配埃尔科系列鱼雷艇设计，核心用途是搭载并发射Mk8型21英寸鱼雷，是二战时期高速鱼雷艇的核心对海打击组件，主要列装于77英尺至80英尺级PT-103型等批量建造的鱼雷艇上，承担近距离突袭敌方大型水面舰艇、运输船队的作战任务，依托鱼雷艇的高航速隐蔽接敌，在近距离完成鱼雷发射后快速撤离。整套装置采用管装式发射结构，主体为长直圆柱型耐压管体，管身沿轴向设置多道环形加强箍，用于承受鱼雷出管时的瞬时冲击与航行中的振动载荷，管体尾部集成了鱼雷闭锁机构与发射触发联动组件，前端设置可开合的管口挡盖，避免航行中海水涌入管内侵蚀鱼雷导引部件。安装层面，装置通过底部一体化成型的斜置安装支架固定于鱼雷艇甲板的预设基座上，支架角度经过匹配校准，

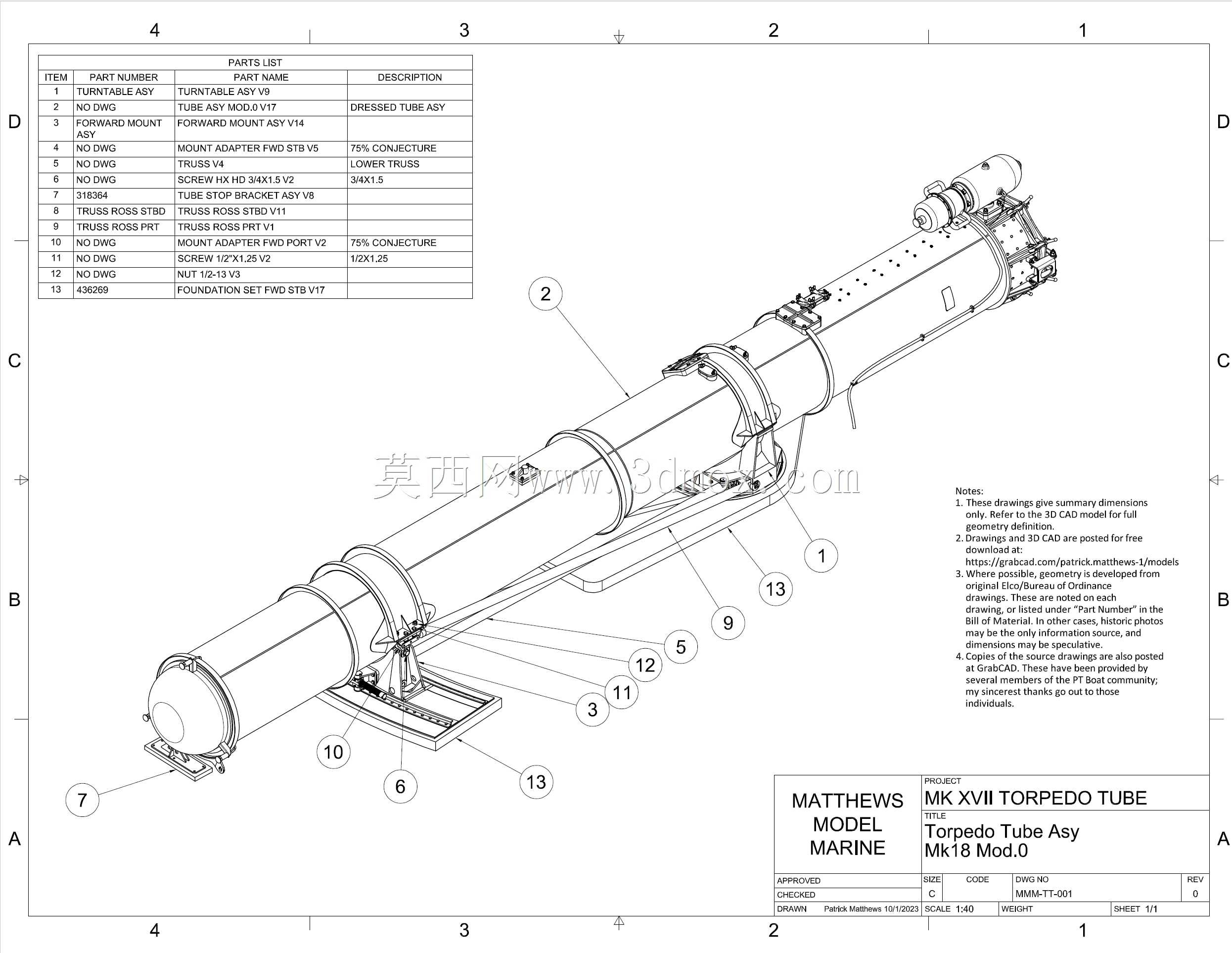

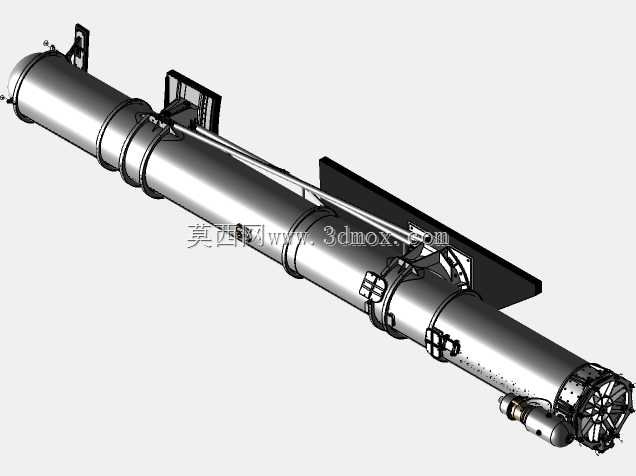

　　保证发射时鱼雷出管角度符合弹道初始设定要求，管身侧面布置有鱼雷装填导轨与手动操作机构，可在高海况下由艇员完成临战准备操作，管体侧面还预留了安全锁销的安装位，避免非作战状态下误触触发。设计过程中严格按照1:1实装比例还原，尺寸基准采用英制单位匹配原始装备的工程公差，管体上的固定抱箍、支架连接耳板、尾部调节机构等细节均按照实装的装配关系建模，可清晰展示各部件的连接逻辑与运动行程。需要注意的是，该模型的结构细节偏向装备外观与装配关系展示，零件壁厚、内部腔体结构未针对3D打印工艺做适配优化，更适合作为舰载武器装备的结构参考、海战场景建模的配套组件，也可用于机械结构教学中讲解管式发射装置的工作原理。

　　整套发射装置的安装边界充分考虑了鱼雷艇甲板的空间限制，支架的外伸尺寸、管体距离甲板的高度均匹配实艇的安装空间，不会与甲板上的其他武备、航行操控设备产生干涉，管身侧面的操作手柄位置也符合艇员站立操作的人机工程范围，保证作战时的操作效率。
