德士古复古油轮维修替换零件结构

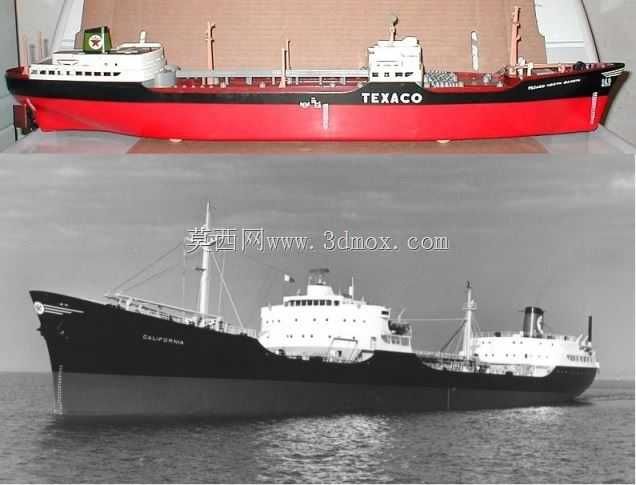

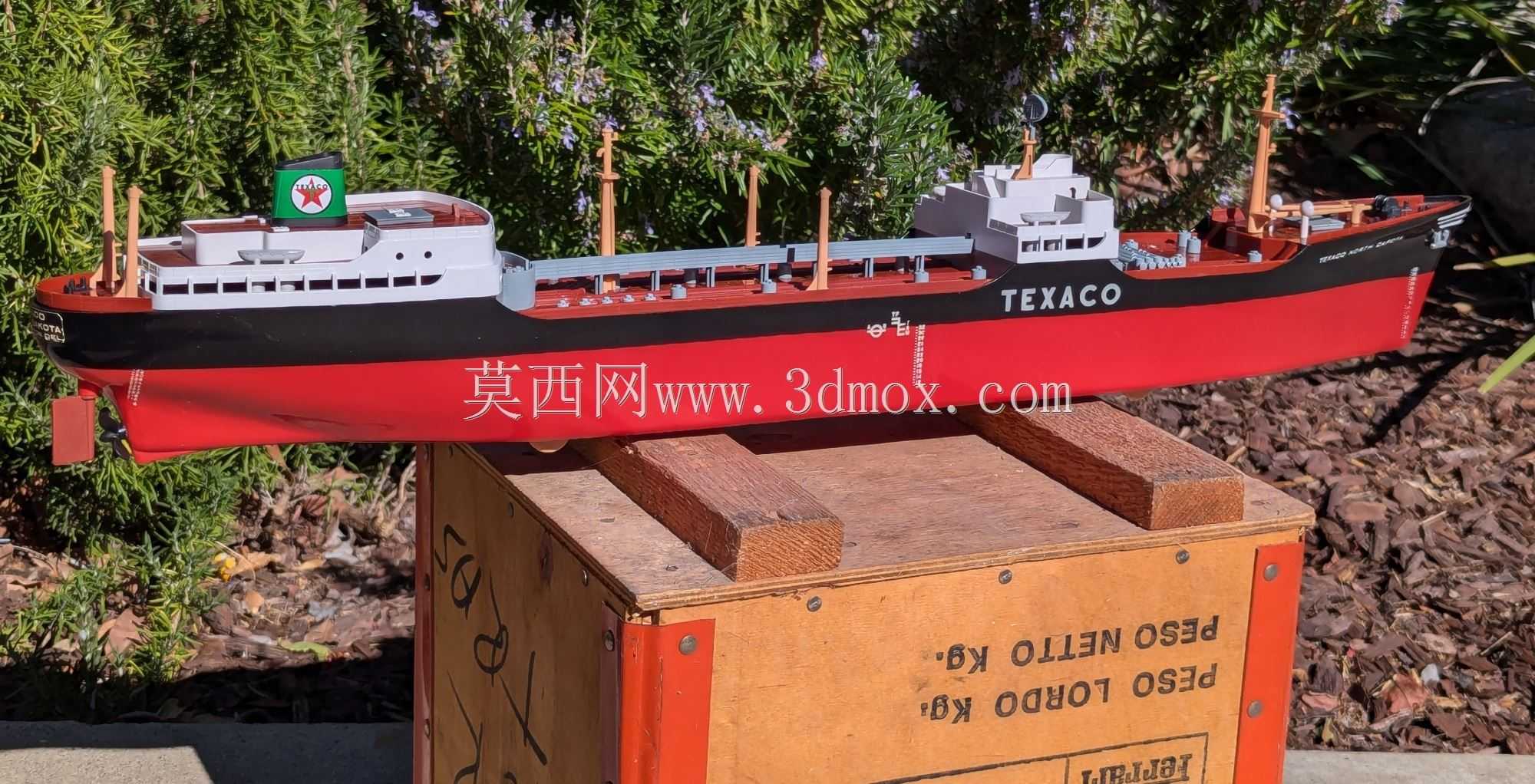

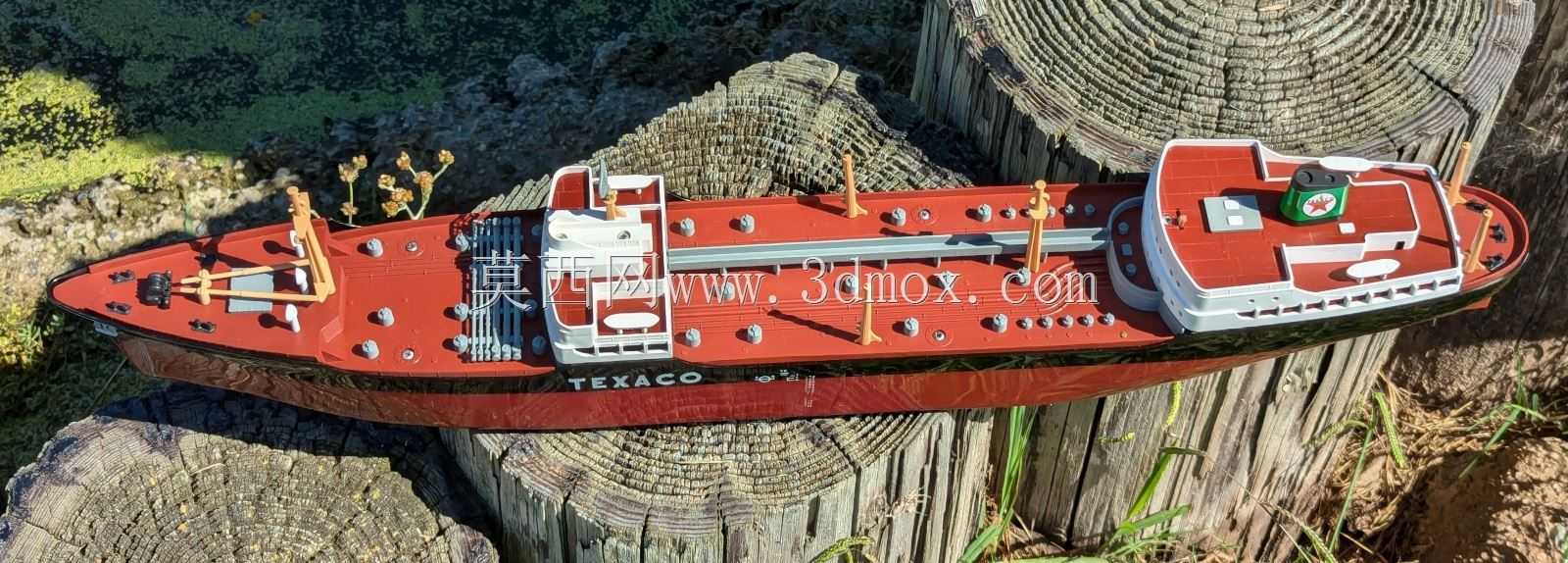

　　这套三维结构围绕一艘中型成品油运输船的外观与易损替换件展开，建模时没有把整船当作单纯展示摆件处理，而是把维修装配关系放在首位。船体采用油轮典型的艉机型布置，机舱、上层建筑与烟囱集中在船艉区域，货油舱段占据船体中部最大长度，甲板上沿纵向布置多根桅杆、通风管、系泊件与管系支架，船艏保留锚机、带缆桩和舷墙结构。船体外板按红黑分界的重载涂装习惯划分，水线以下红色区域对应长期接触水面的防护层，黑色舷侧区域承担货油舱段的视觉主体，船名标识与烟囱标志在外形还原中作为定位基准，帮助核对各层甲板的相对高度。

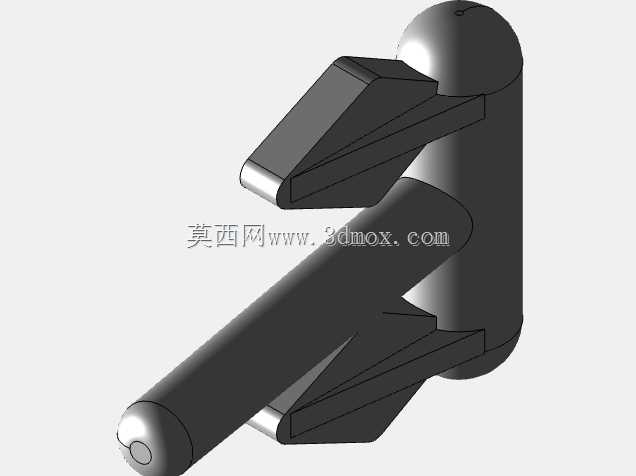

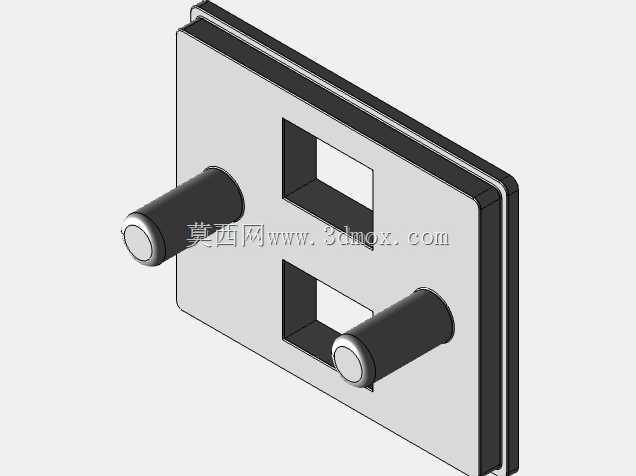

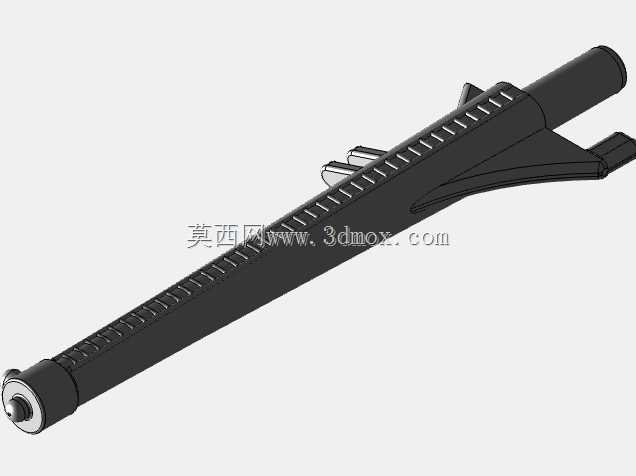

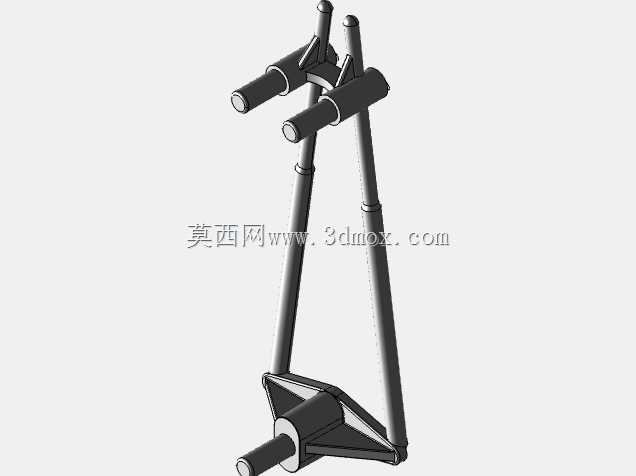

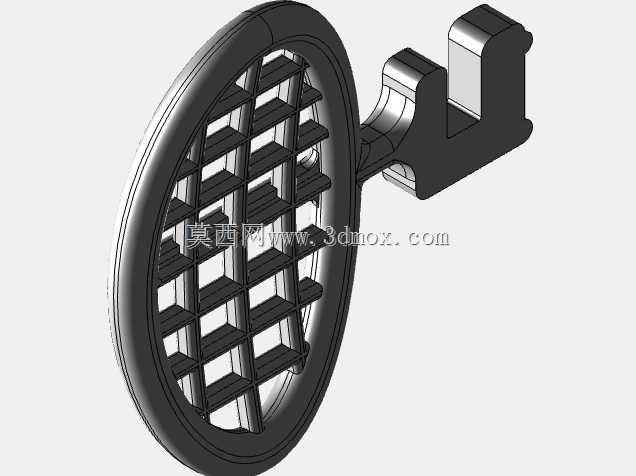

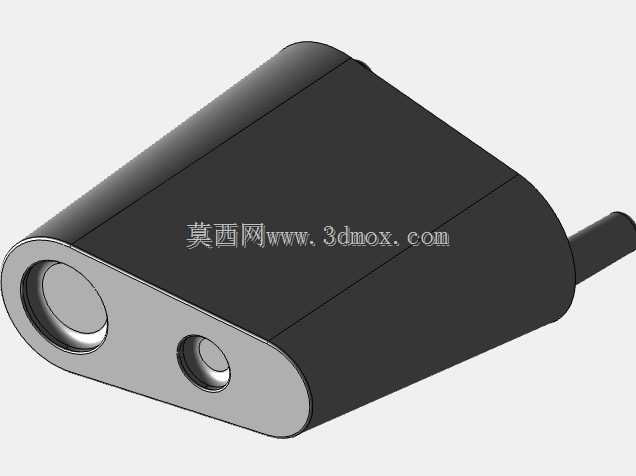

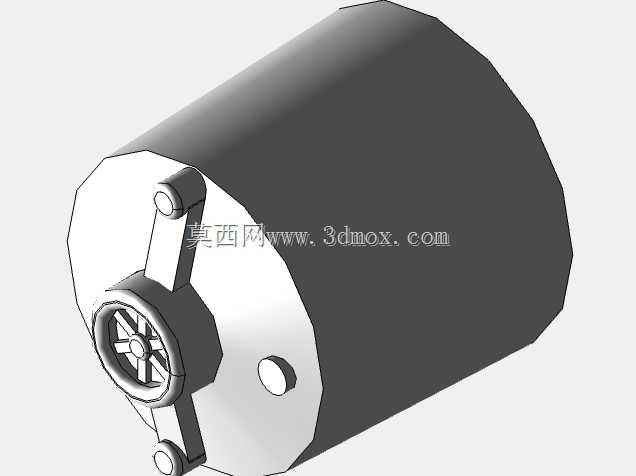

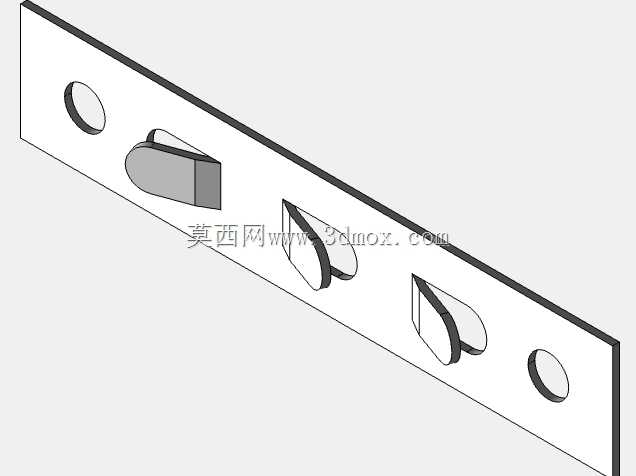

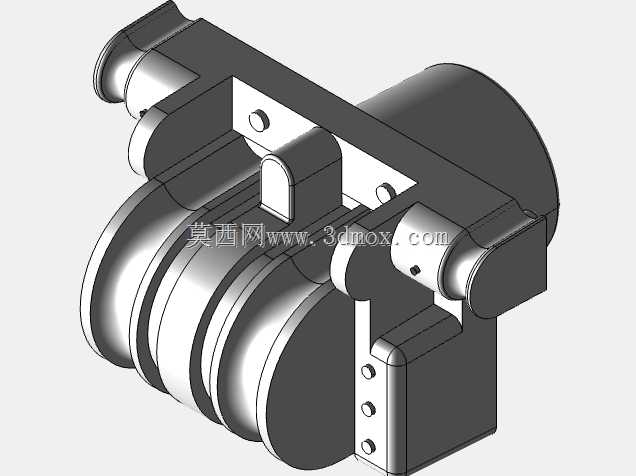

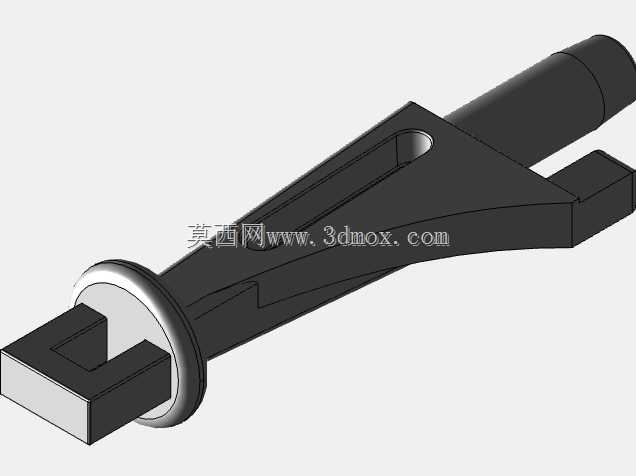

　　从维修零件设计角度看，最容易在长期存放、搬运和展示中损坏的部位，并不是连续的船体外壳，而是突出于甲板的细长件和小尺寸连接件。桅杆、栏杆柱、吊货杆端部、舷梯支架、通风筒、舵叶边缘和螺旋桨附近构件，都具有截面小、悬臂长、受力方向复杂的特点。建模时这些零件需要单独拆出可替换实体，而不是与甲板做成不可分割的整体。每个替换件都应保留根部安装面、定位凸台或插接轴段，使维修件能够对准原始孔位，避免后期装配时反复修磨。

　　船体主尺度在比例还原中需要重点控制总长、型宽、型深和上层建筑高度之间的关系。油轮的中部货舱段线型相对饱满，甲板开口少而封闭，舷侧外板从舭部向水线附近过渡，艏部略带前倾，艉部为容纳螺旋桨和舵系形成较宽的艉框。若只按照片拉伸外壳，容易出现桅杆过高、舱室过大或甲板设备间距失真的问题。实际建模时应以甲板边线、舱壁位置和舷墙顶线为骨架，先确定船体中心线、站线和水线，再叠加舾装件，这样既能保证外形比例，也能为后续零件更换提供稳定基准。

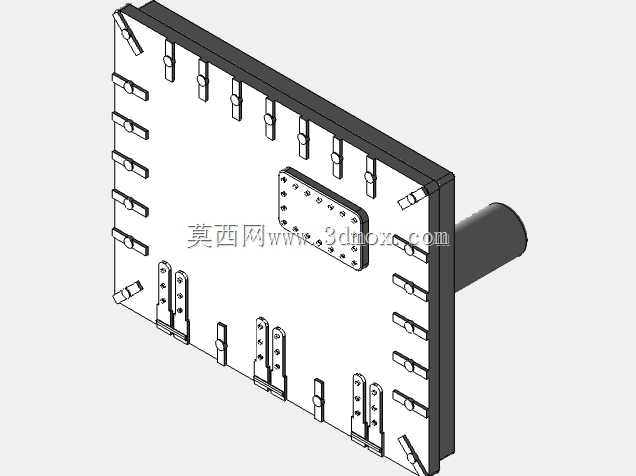

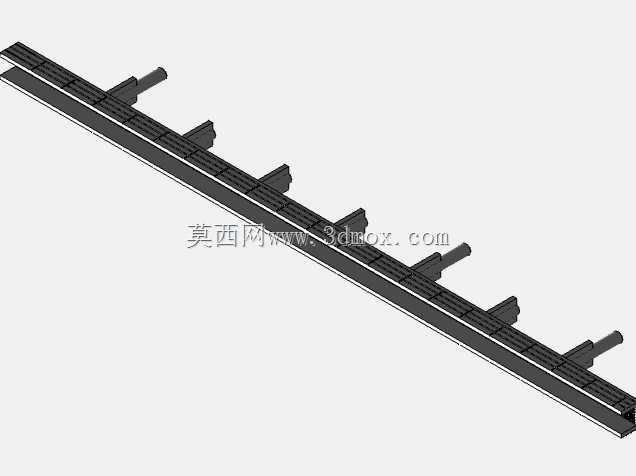

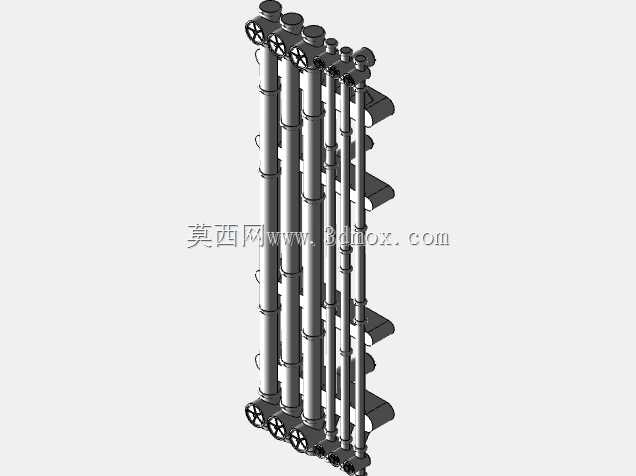

　　功能结构上，成品油轮模型的甲板管路并不只是装饰。货油区的管系、阀件操作空间、人员通道和消防设备位置需要彼此避让，维修件设计也应遵循这一逻辑。细长管架根部要给出足够的接触面积，避免打印或加工后因应力集中而断裂；栏杆分段处应设置立柱连接位，横梁与立柱之间保留插接关系；桅杆横担、索具座和信号灯平台则要控制外伸边界，防止包装和搬运时与箱体发生干涉。

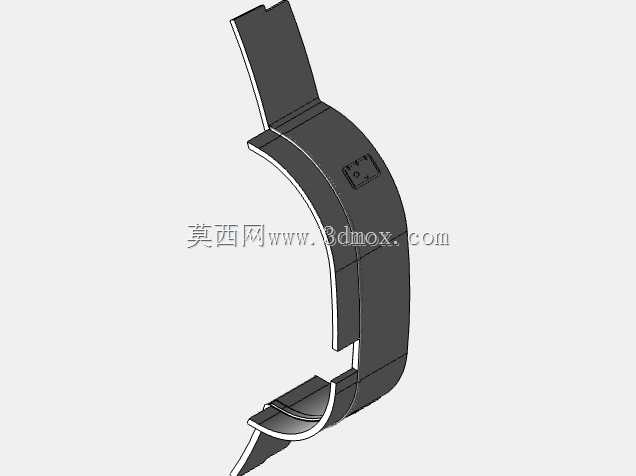

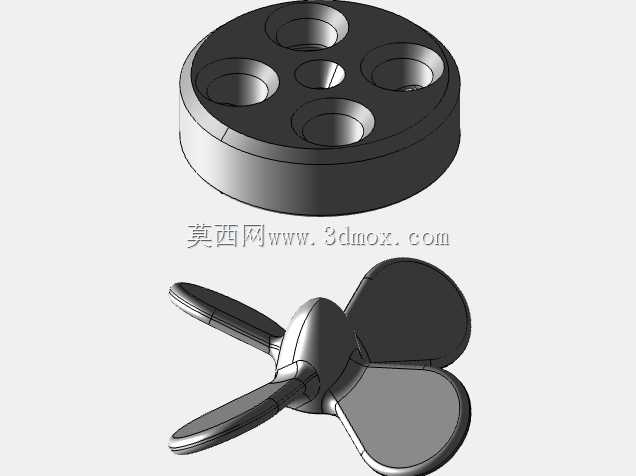

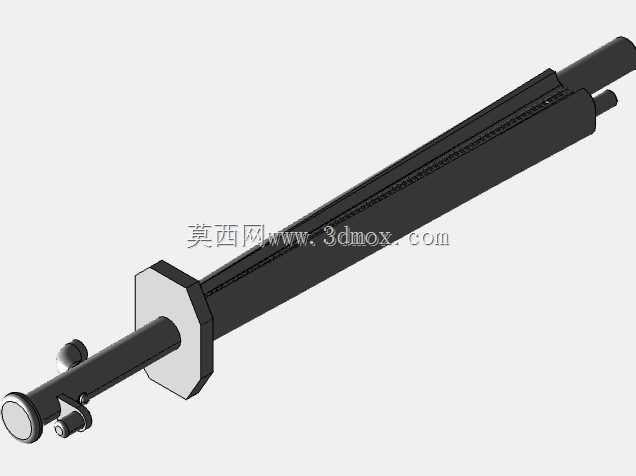

　　安装边界方面，所有外露替换件都要考虑船体表面的曲率变化。甲板并非完全平面，舷侧与甲板交界处存在圆弧过渡，艉部机舱区域因上层建筑叠加而形成多层台阶。零件根部若直接使用平面底座，装到曲面甲板上会出现缝隙；较合理的做法是让底座随甲板曲面修剪，或在根部增加小型加强垫块。对于舵、螺旋桨、艉轴架等水线以下构件，还要核对轴线高度、舵杆中心线和船底间隙，保证旋转件不与船体或支架发生碰撞。

　　结构拆分时可把整船分为船体主壳、主甲板组件、艉部上层建筑、烟囱、桅杆栏杆、船艏锚泊件、舵桨组件和若干小型维修件。主壳承担整体刚度，薄小舾装件承担细节还原；易损件通过插接、卡扣或微小紧固件连接到主结构。这样处理后，单个栏杆柱断裂、桅杆缺失或通风筒损坏时，不必重建整船，只需重新输出对应零件。对于需要后期喷涂和粘接的制作场景，零件表面还应预留手涂标识、分色遮蔽和胶水附着的工艺空间，使维修件既能恢复外形，也能维持油轮完整的甲板作业布局。
