农用悬挂式旋转割草作业机具设计

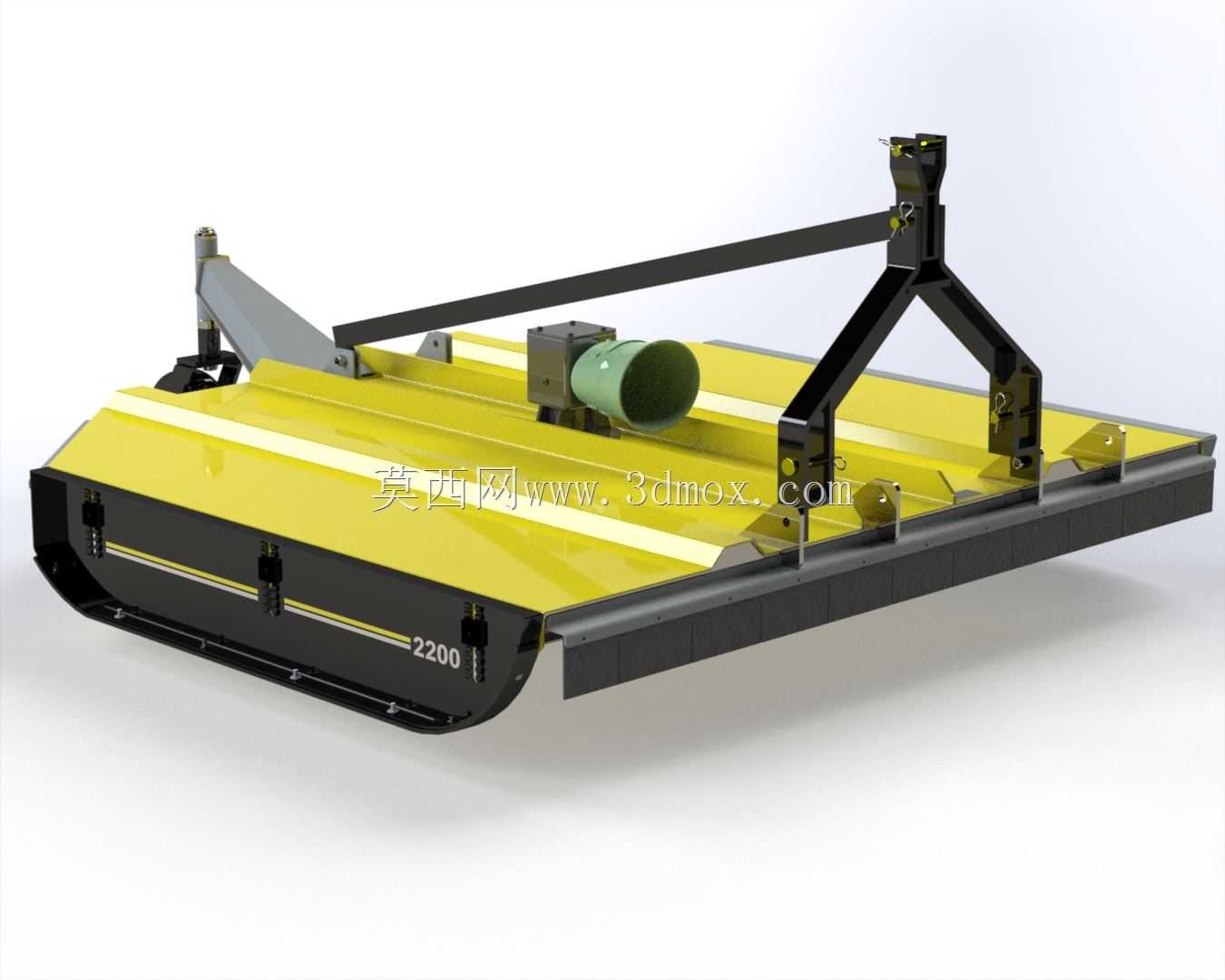

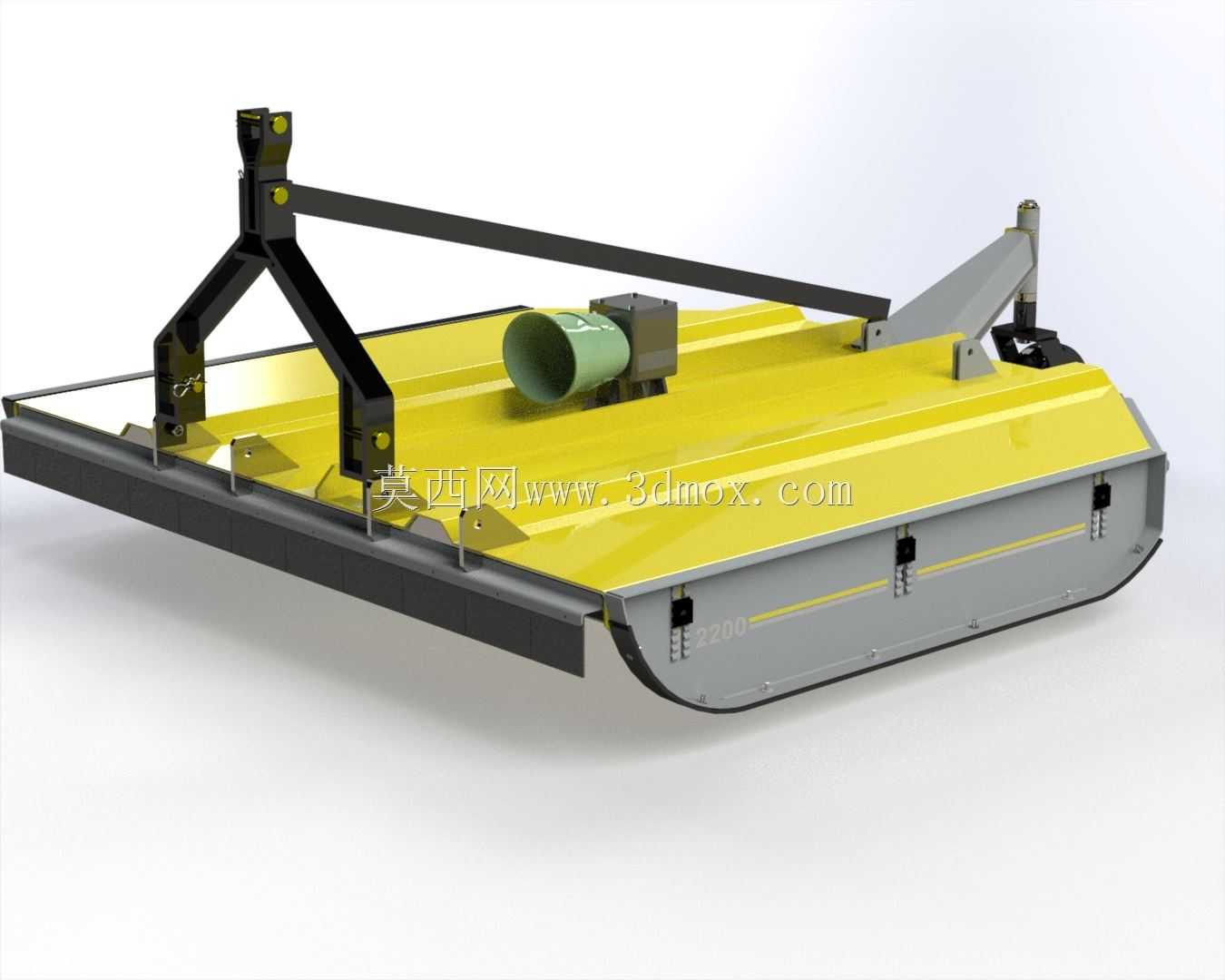

　　这款悬挂式农用割草机具，主要适配大马力轮式拖拉机后置三点悬挂接口，针对大田草场杂草清理、果园行间割草、牧草地植被修剪等作业场景设计，作业时可直接挂载在拖拉机后方，无需额外配置动力底盘，大幅降低中小规模种植户的设备投入成本。从结构设计来看，整机采用扁平化八边形切割台架，主体框架采用折弯钢板拼焊成型，上盖板做了多道纵向压筋处理，既可以降低整机自重，又能避免田间作业时杂草、土块堆积在台面上，同时提升台架整体抗扭刚度，应对田间起伏地形带来的交变载荷不会出现框架变形问题。切割台上方布置的齿轮减速箱，通过传动轴直接对接拖拉机后动力输出轴，将动力传递至台架内部的旋转刀盘，刀盘采用铰接式甩刀结构，作业时遇到硬质石块、土埂等障碍物时，

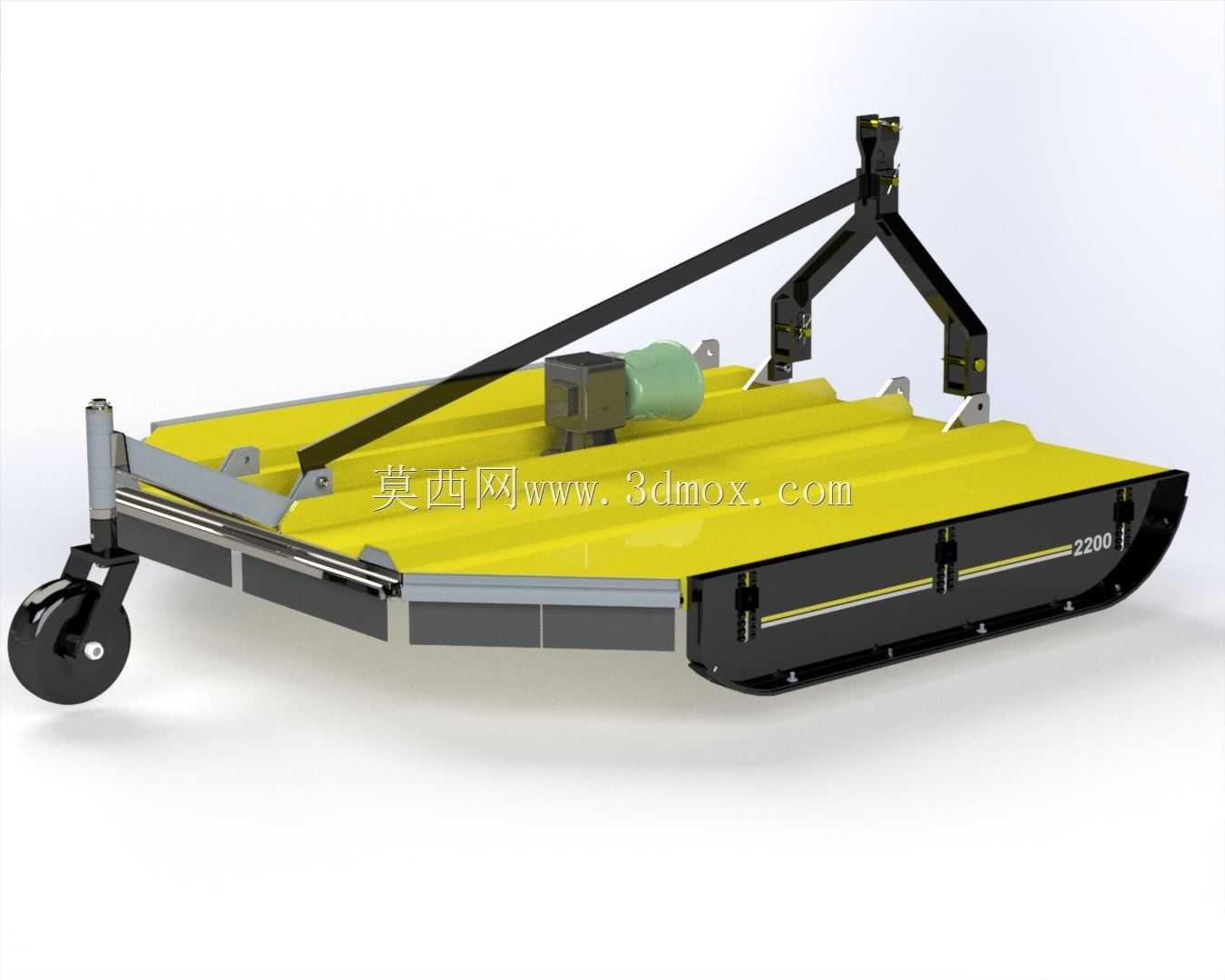

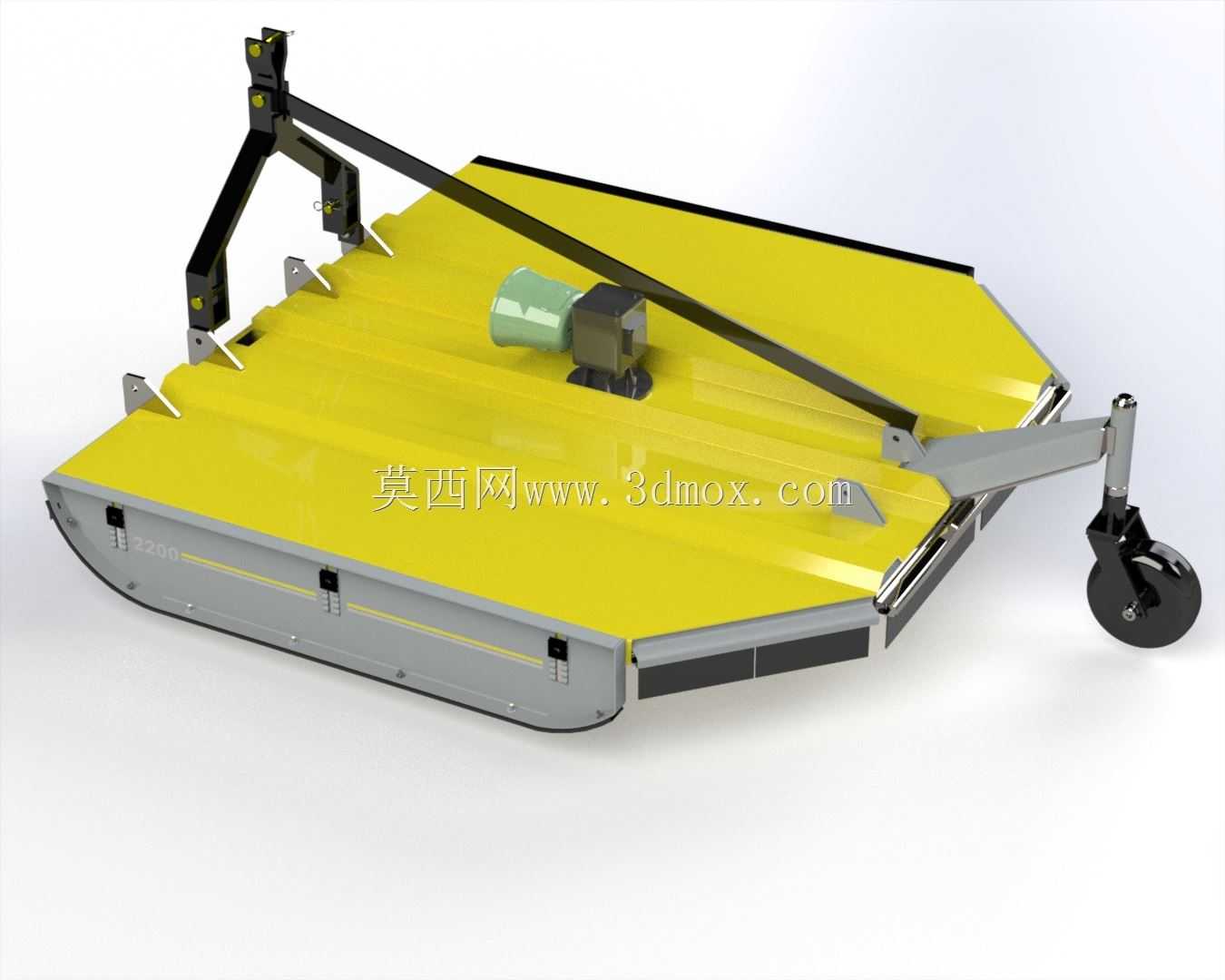

　　刀片可绕铰接轴回摆避让，避免刚性碰撞导致的刀轴断裂、刀片崩飞问题，同时切割高度可通过侧边的支撑轮组进行调节，调节范围覆盖3厘米到12厘米，可满足不同草场留茬高度的作业需求。三点悬挂连接臂采用加厚矩形钢管焊接而成，连接点位做了衬套强化处理，可抵消拖拉机行驶过程中传递的颠簸振动，避免连接部位出现应力集中开裂的问题。侧边的支撑轮采用实心橡胶轮结构，轮架带有高度调节锁止机构，作业时可沿地面仿形，保证切割台始终与地面保持平行，避免出现局部留茬过高、刮蹭地表的问题。台架底部边缘做了外翻式挡草边设计，可将切割下的碎草均匀铺撒在作业面，避免碎草飞溅到机具传动部位造成缠绕卡滞，同时挡草边采用螺栓固定的可更换结构，长期作业磨损后可单独更换，

　　无需整体更换台架框架。从安装边界来看，整机挂载后横向宽度适配1.8米到2.2米幅宽的作业需求，纵向伸出长度控制在1.2米以内，拖拉机转向时不会出现机具刮蹭后轮的问题，悬挂提升后整机最低离地间隙可达30厘米以上，满足田间转场、过田埂的通行需求。传动部位的皮带张紧结构布置在台架上侧，日常维护时无需抬升整机即可完成皮带松紧调节、刀片更换等操作，降低田间作业的维护难度。台架表面采用黄灰双色涂装，黄色覆盖上盖板等外露醒目位置，作业时可提升辨识度，灰色覆盖下部易剐蹭的框架部位，可降低杂草、泥土附着后的清洁难度，同时涂装采用耐磨耐候的农用机械专用漆，长期在户外暴晒、雨淋环境下作业也不会出现大面积漆层脱落、锈蚀的问题。
