六十厘米工作台多轴PCB钻孔数控加工设备

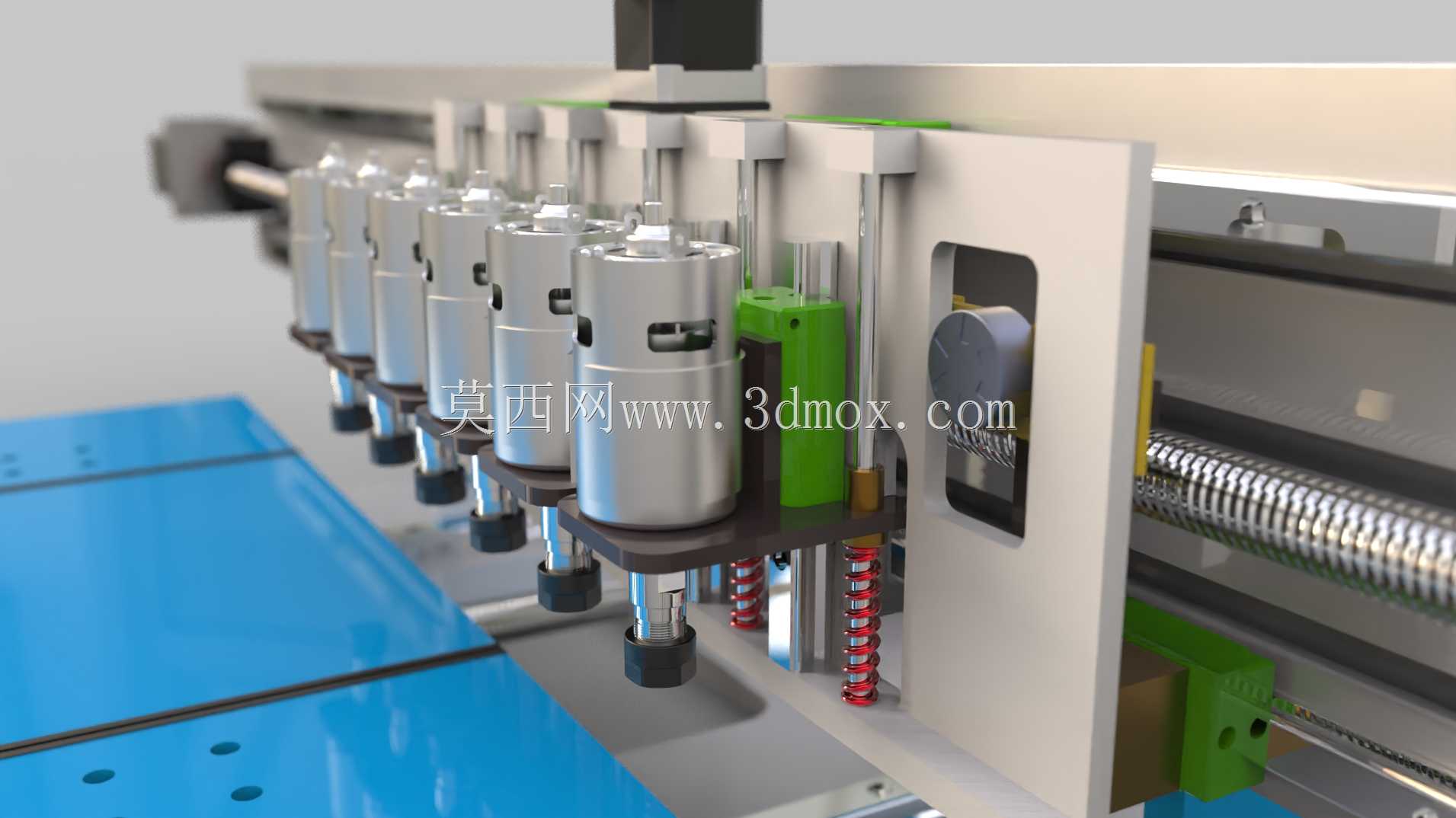

　　这款设备针对中小幅面PCB板的批量钻孔工序开发，适配60*50cm尺寸范围内的单双面板、多层板钻孔加工需求，在消费电子小批量PCB打样、工控电路板生产、教学实训加工场景中都能适配，相比单主轴钻孔设备，加工同批次多孔位板件的效率可提升数倍，能覆盖PCB生产中0.2mm到6mm直径的常规钻孔、定位孔、安装孔加工需求。设计阶段没有沿用传统转盘式换刀结构，而是将原换刀主轴位替换为6组并排布置的微型加工主轴，每个主轴预先锁紧固定不同直径的钻头，省去了传统换刀流程中松刀、取刀、装刀、对刀的冗余步骤，换刀动作仅通过横向滑移机构带动主轴组移动即可完成，每移动8mm的固定间距就能完成对应主轴的工位切换，单次换刀动作耗时远低于传统转盘换刀结构，

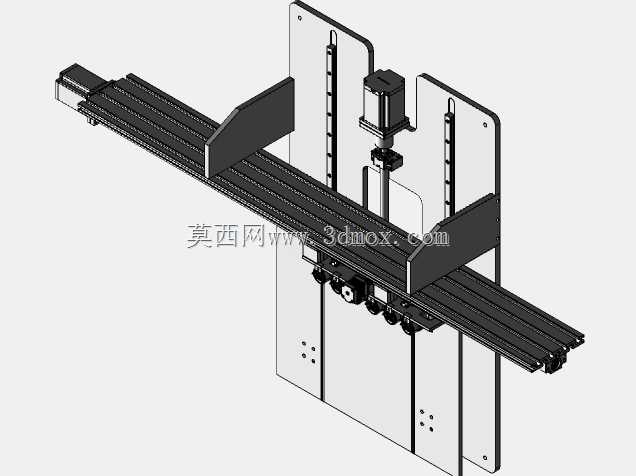

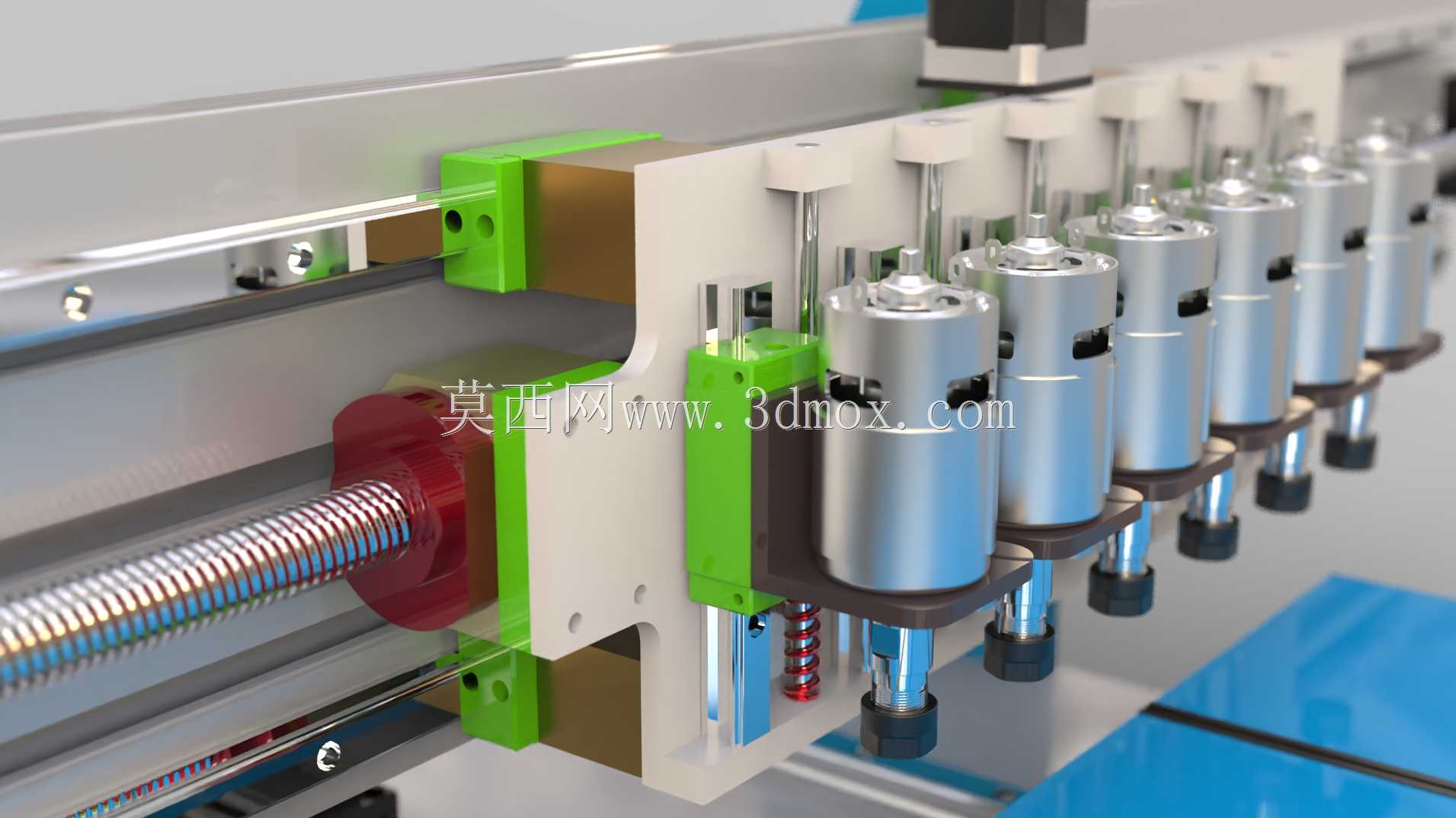

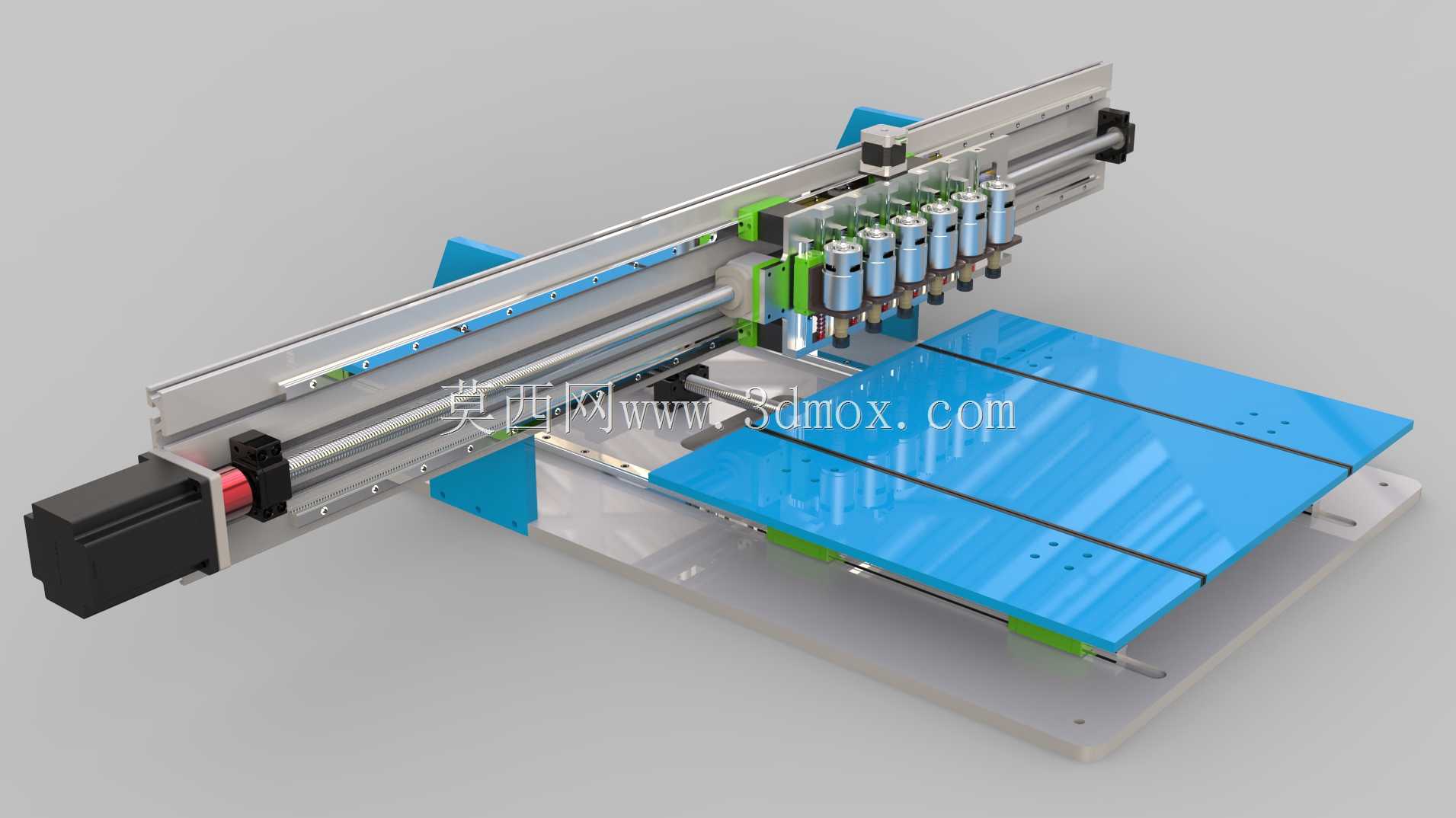

　　同时也减少了换刀机构的复杂传动部件，降低了后期维护的拆装难度。从结构布局来看，主轴组安装在带线性导轨的横向滑移滑台上，滑台通过滚珠丝杠传递进给动力，保证主轴换位的重复定位精度，每个独立主轴都配置单独的Z向进给驱动结构，换位到位后仅当前工位的主轴单独完成Z向钻削进给，其余主轴保持在安全高位，避免干涉工件或工作台面。工作台采用平整的高强度台面板结构，预留了PCB板定位装夹的安装孔位，可适配通用的工装夹具、真空吸附板来固定待加工板材，设备整体的安装边界紧凑，不需要占用过大的车间场地，普通生产车间的标准工位就能完成布置安装。主轴组旁设置了带弹簧的缓冲限位结构，钻削进给时能缓冲主轴下钻的冲击力，避免钻头崩断，同时也能控制钻削深度的一致性，保证批量加工时孔深的公差稳定。传动部分的丝杠、导轨都配置了对应的防护结构，避免钻孔产生的PCB粉尘进入传动副造成磨损，设备的走线都通过拖链规整布置，长期往复运动也不会出现线缆磨损的问题。
