铣床可调移动式安全防护护罩结构

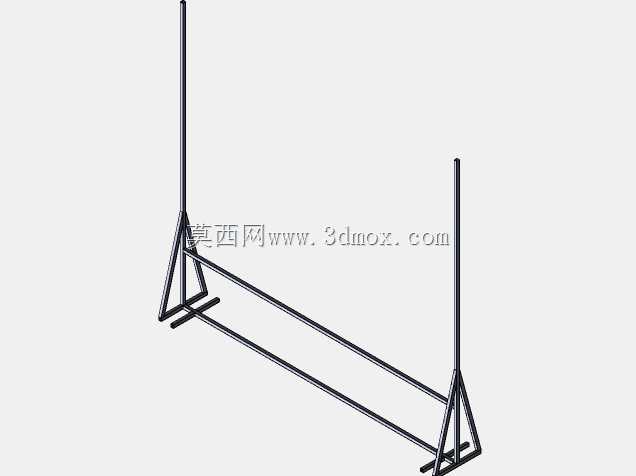

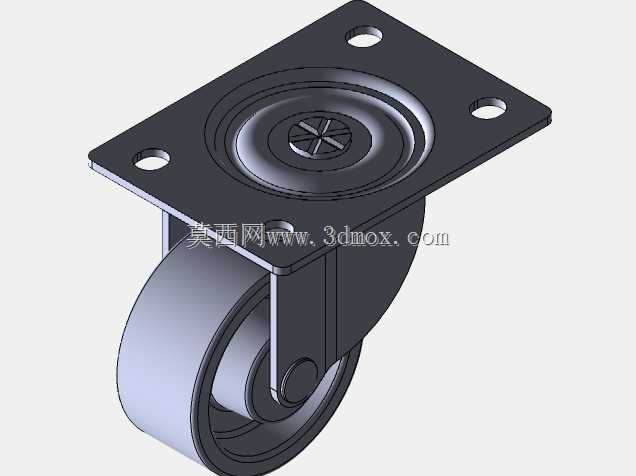

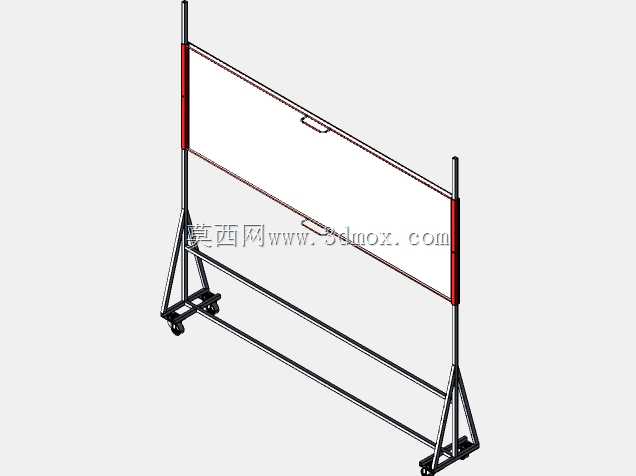

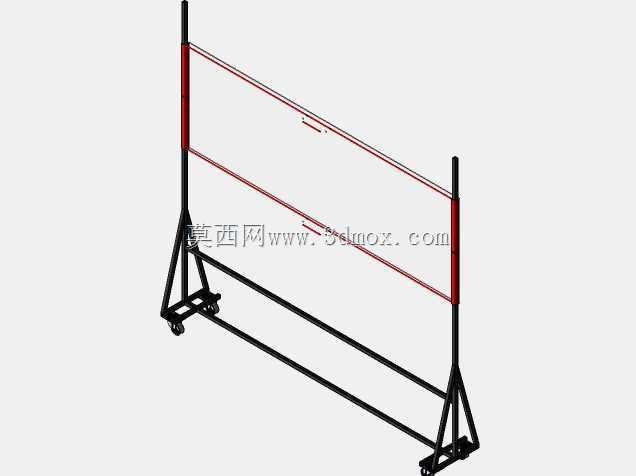

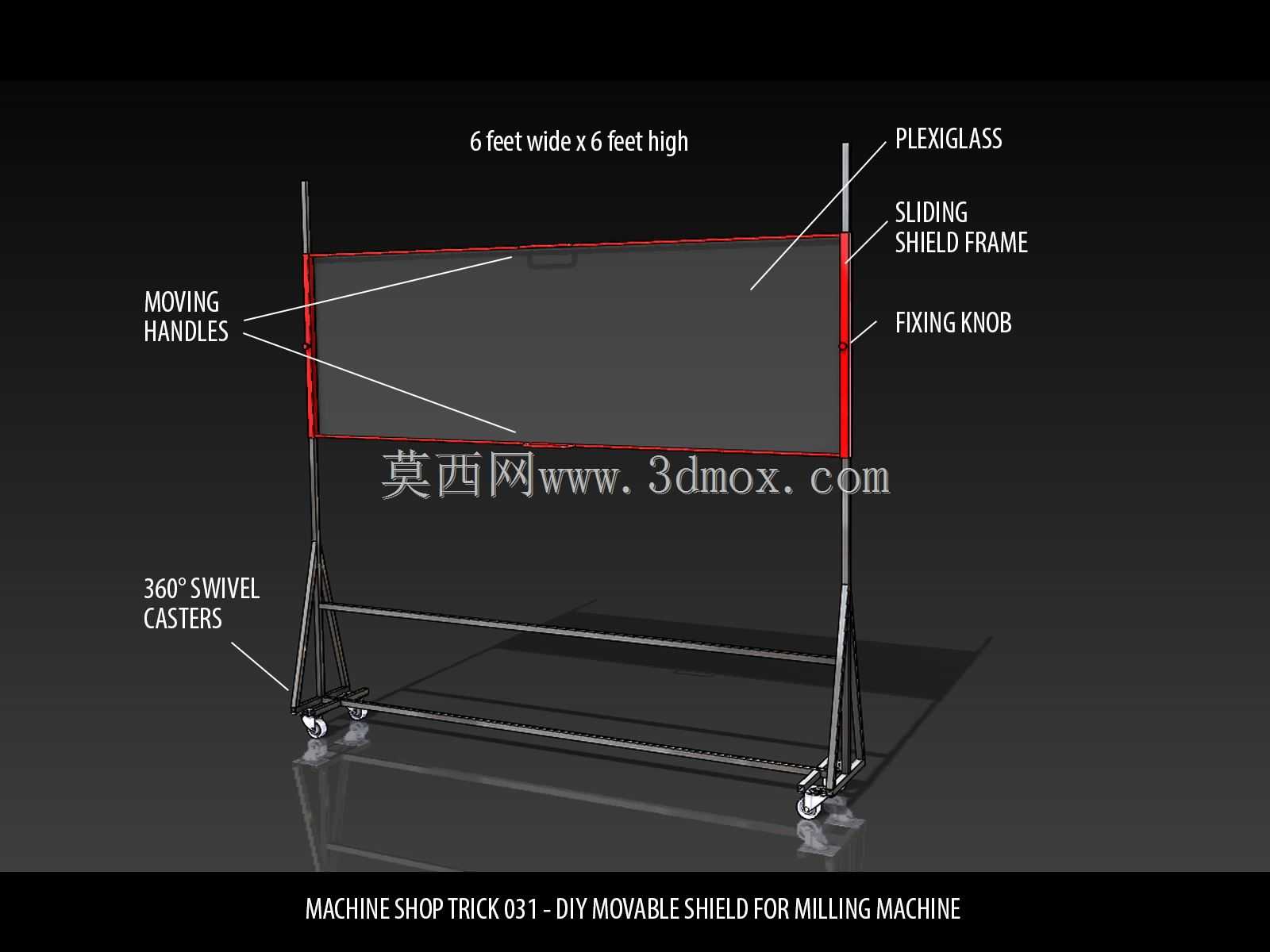

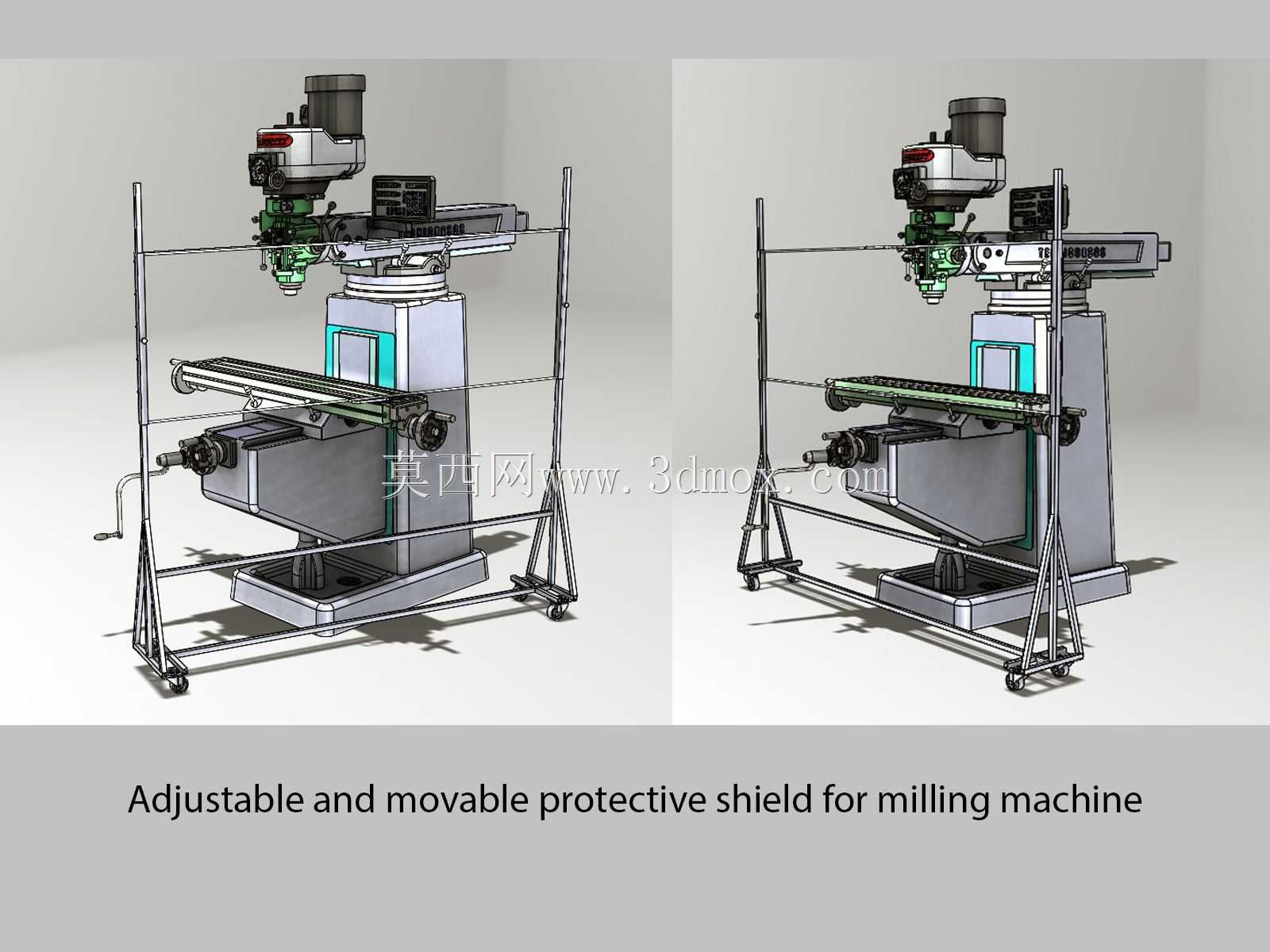

　　在常规立式铣床的加工作业场景中，高速旋转的铣刀接触工件时会产生高速飞溅的金属切屑，尤其是采用飞刀盘进行大进给平面铣削时，切屑温度高、飞溅轨迹无规则，不仅容易划伤操作人员暴露的皮肤，还可能崩溅到周边的电气线路、操作面板上造成设备损伤，传统的固定式铣床挡板往往只能覆盖单一方向，无法适配不同长度工件、不同加工位置的防护需求，这款可调移动式铣床护罩正是针对这类实际加工痛点设计的结构。整套护罩采用框架式结构，主体支撑框架采用薄壁方管焊接成型，底部安装了带刹车功能的脚轮，整套护罩可以沿着铣床工作台的周边灵活移动，不需要拆卸任何部件就能根据当前加工的工位调整防护位置，当需要更换工件、调整夹具或者测量加工尺寸时，只需要将护罩推到铣床侧方即可，

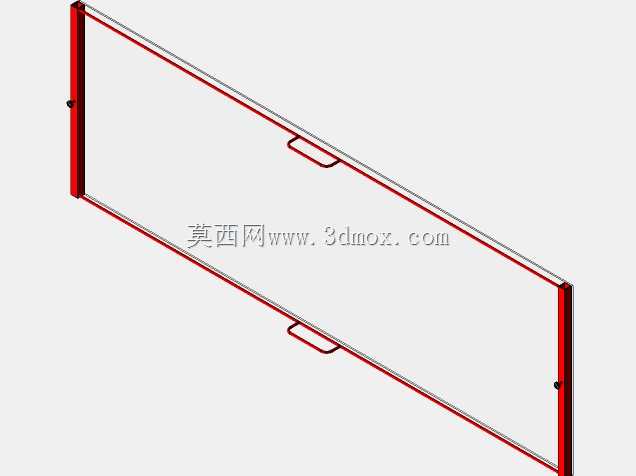

　　不会占用额外的操作空间，也不会干涉操作人员的换刀、装夹动作。护罩的高度调节结构采用滑轨锁紧式设计，垂直方向的支撑立柱上加工有等距的调节孔位，可以根据加工工件的高度、铣头的伸出长度调整防护面的整体高度，最高可以覆盖到铣头主轴的下半部分，最低可以下沉到工作台面位置，不管是加工小型的板类零件还是较高的异形工装，都能将切屑飞溅的主要路径完全遮挡。护罩的防护面采用透明的高强度聚碳酸酯板材，安装在框架的内侧，既可以完全阻挡切屑的飞溅，又不会遮挡操作人员观察铣削状态的视线，避免了金属挡板存在的视野盲区，操作人员可以全程观察刀具的切削状态、工件的进给位置，不需要频繁探身查看加工情况。设计过程中充分考虑了现有常规立式炮塔铣床的安装边界，

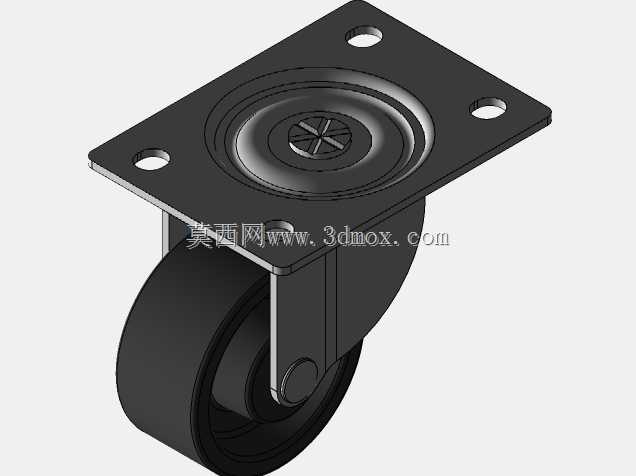

　　整套护罩的底部轮距控制在合适范围，移动时不会和铣床的底座、工作台纵向进给的手轮、升降台的操作手柄产生干涉，脚轮采用了带缓冲结构的款式，移动时不会磕碰到铣床的漆面，锁紧之后护罩不会因为切屑的撞击或者机床的振动产生移位。框架的边角位置都做了圆弧倒角处理，没有尖锐的突出棱角，避免操作人员在调整护罩位置时被磕碰划伤，护罩的整体重量控制合理，单人就可以轻松推动调整位置，不需要借助额外的吊装或者搬运工具。在实际的机加工车间应用中，这类护罩不需要对原有铣床进行任何改装，直接放置在铣床周边就可以投入使用，既可以用于普通立式铣床的作业防护，也可以适配摇臂钻床、小型平面磨床等其他存在切屑飞溅风险的机加工设备，有效降低车间作业的安全隐患，减少切屑飞溅带来的工伤风险和设备损耗。
