倾斜式进料筛洗滚筒设备结构设计

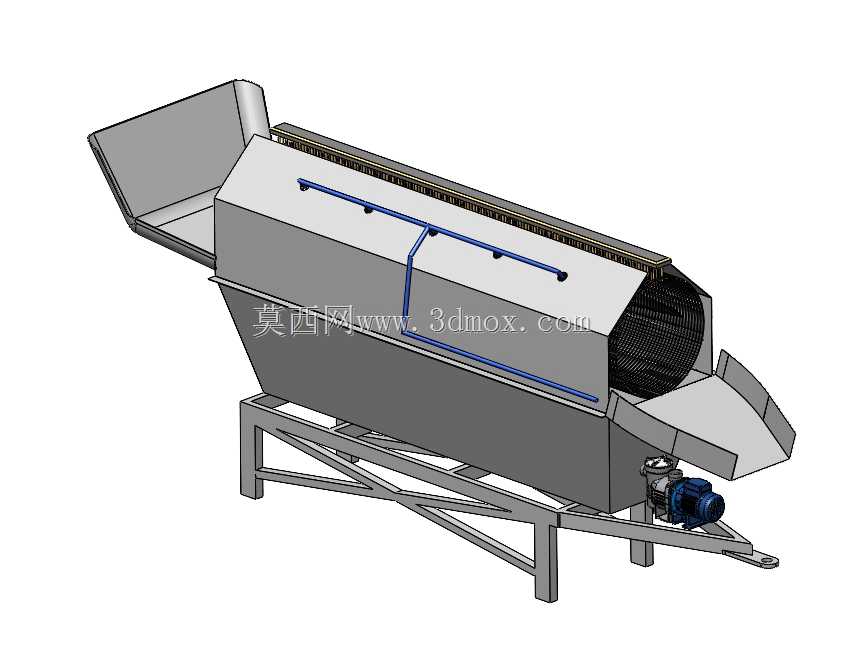

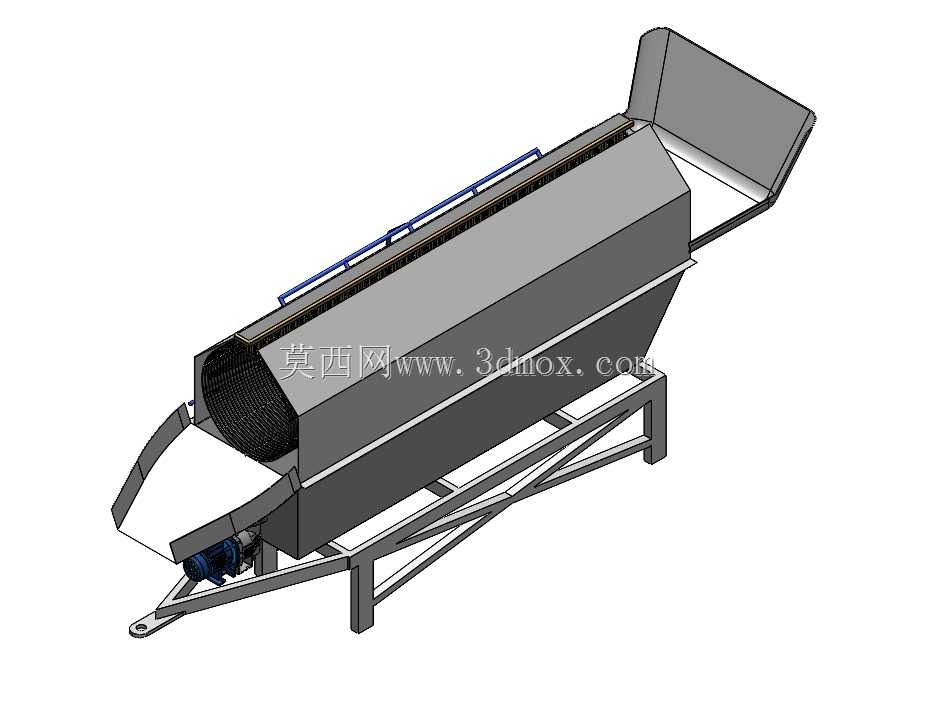

　　这款筛洗滚筒设备主要面向矿物洗选、骨料分级、餐厨垃圾预处理、根茎类农产品初加工等场景的固液分离、粒度分级作业需求，在砂石骨料生产线中可承担原石脱泥、分级筛分工序，在农产品加工线可完成土豆、红薯等原料的表面泥沙清洗与大小分级，在固废处理场景可实现餐厨垃圾的破袋筛分与有机质分离，适配多行业的连续化作业需求。设备整体采用倾斜安装布局，进料端设置敞口式导料溜槽，溜槽倾角匹配物料自流角度，无需额外推料机构即可引导待处理物料顺畅进入滚筒内部，避免进料口堆料堵料问题；出料端设置分料导料结构，可根据筛网孔径将筛上物、筛下物分别引导至对应输送通道，实现不同粒度物料的自动分流。核心筛分部件采用冲孔筛板搭配加强筋焊接结构，滚筒整体通过两端的托轮组支撑，

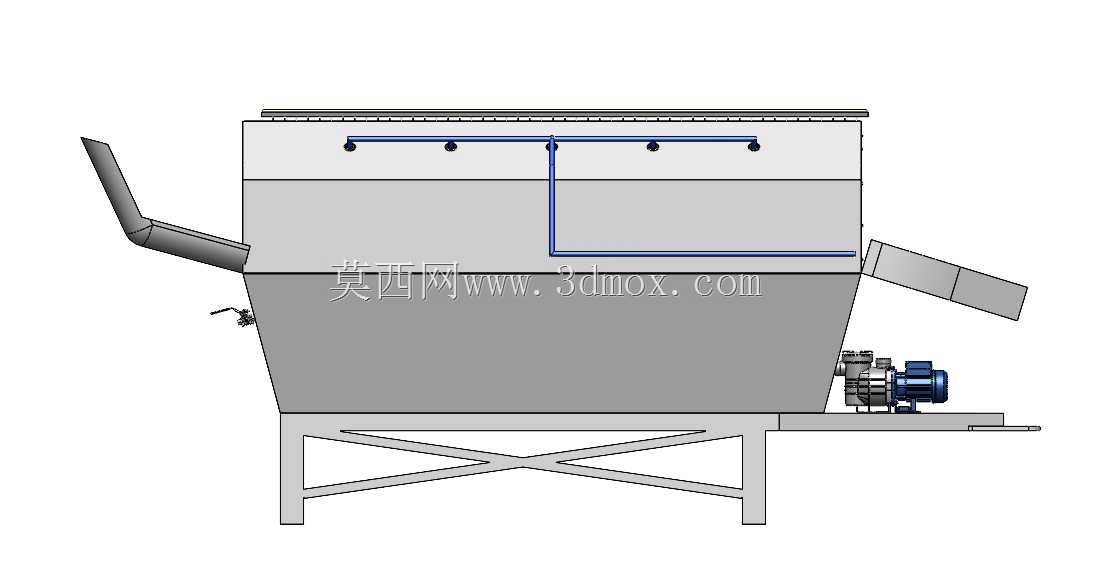

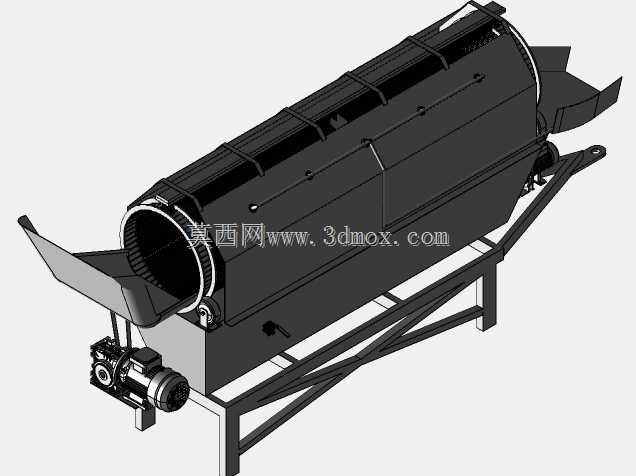

　　驱动端采用链轮传动结构搭配减速电机，传动扭矩充足，可适应含泥量高、湿度大的重载荷作业工况，滚筒转速控制在合理区间，既保证物料在筒内的翻滚停留时间满足清洗筛分要求，又避免转速过高导致物料随筒壁同步旋转失去筛分作用。筒身上方布置的喷淋管路沿滚筒轴向均匀分布喷嘴，可在物料翻滚过程中持续喷淋冲洗，将粘附在物料表面的泥沙、杂质冲离，配合滚筒内壁的导料扬板，不断将物料扬起、洒落，强化清洗筛分效果，避免细颗粒粘附在粗物料表面随筛上物排出。机架采用型钢焊接桁架结构，支腿设置可调式地脚安装板，可根据现场安装地面的平整度调整设备水平度，同时抵消设备运行过程中产生的振动，降低运行噪音；设备整体的安装边界需预留进料端上料设备对接空间、

　　出料端输送设备接料空间，以及侧面的检修维护通道，驱动电机侧需预留不小于一米的检修空间，方便日常维护时更换易损件、调整传动张紧度。设计过程中重点考虑了易损件的快换需求，筛板采用分段式螺栓固定结构，局部筛板磨损后可单独拆卸更换，无需整体更换滚筒，降低后期运维成本；滚筒两端的密封结构采用柔性接触式密封，避免筛分过程中物料、污水从两端支撑缝隙溢出，保证作业现场整洁。
