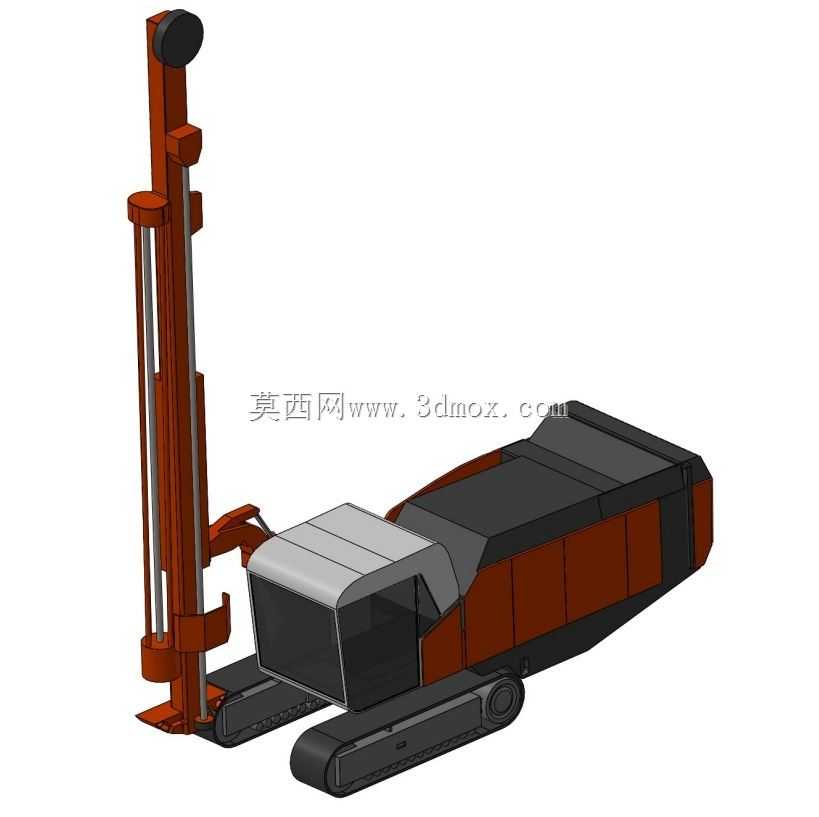

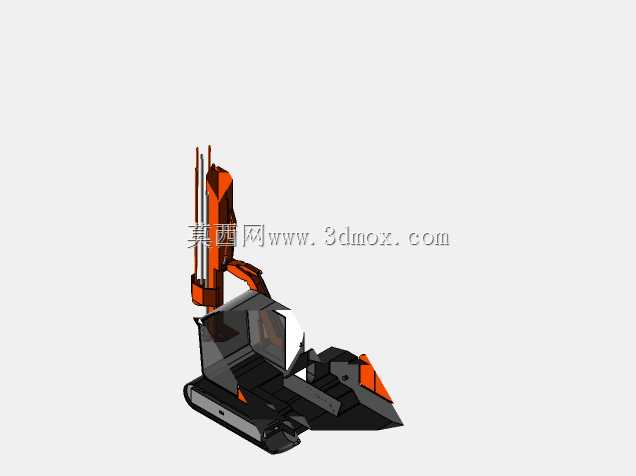

简化版井下履带式采矿钻机结构设计

　　这款简化结构的井下钻机，主要面向地下矿山采掘作业场景设计，适配井下狭窄巷道的作业空间约束，整体采用履带式行走底盘布局，能够在井下非硬化的碎石、泥泞路面实现稳定移动，无需额外铺设行走轨道，可灵活穿梭于不同采掘工作面之间，完成矿层钻探、炮孔开设、瓦斯抽放孔施工等核心作业任务。从结构设计逻辑来看，该模型做了大量面向井下作业的适配优化：首先是整机高度做了严格控制，避免与井下巷道顶部的支护结构、管线设施发生干涉，钻架采用立式可折叠布局，非作业状态下可将钻桅部分收拢降低整机重心，长距离转场时能进一步压缩整机高度尺寸，适配不同净高的巷道通行要求；行走部分采用宽幅履带设计，接地比压控制在较低区间，即使在井下松软的矿渣堆积路面也不会出现陷车问题，

　　履带张紧机构采用外置式调节结构，井下维护时无需拆解底盘护板即可快速完成张紧度调整，适配井下有限的维修作业条件。动力舱与操作舱采用一体化集成布局，操作舱设置在整机前部偏侧位置，操作人员可直接观察钻具对位情况，减少视野盲区，舱体外部做了棱角化防护设计，能够抵御巷道内飞溅的碎石冲击，舱内操作控件的布局按照井下作业操作逻辑排布，常用的钻进进给、钻架俯仰控制控件设置在操作位触手可及的范围，减少操作人员在昏暗井下环境下的误操作概率。钻架部分采用双立柱导向结构，搭配链条式进给机构，相比单立柱结构具备更好的抗扭刚度，钻进过程中即使遇到软硬不均的矿层，钻具也不会出现明显偏摆，保证钻孔的直线度精度；钻架底部设置有可收放的液压支腿，

　　作业时可将支腿伸出支撑在巷道地面，抵消钻进过程中的反冲力，避免整机出现位移影响钻孔精度，支腿的支撑高度可独立调节，即使在巷道地面不平整的工况下也能将整机调整至水平状态，保证钻架的垂直度符合施工要求。从安装边界来看，整机宽度控制在井下常规单轨运输的尺寸范围内，可直接通过井下罐笼完成不同中段的转运，无需对设备进行拆解；各管路走线全部沿机身内侧布置，外部加装防护盖板，避免巷道内尖锐矿渣刮损液压管路，所有外露的连接螺栓都采用防松设计，适配井下作业时设备持续振动的工况，减少螺栓松脱带来的故障风险。设计过程中特意简化了非核心功能结构，去掉了地面钻机常用的复杂排渣辅助机构、多角度斜钻冗余调节结构，只保留井下作业最常用的垂直钻进、

　　小角度倾斜钻进功能，大幅压缩了整机的结构复杂度，既降低了设备制造成本，也减少了井下故障点，更符合井下作业设备高可靠性、易维护的核心需求；整机配重经过优化，重心始终落在履带接地中心区间内，即使在坡度不超过15度的井下斜坡路面行走也不会出现倾翻风险，钻架最大起升高度适配井下常规采掘工作面的钻孔深度需求，可满足大部分中小型金属矿、非金属矿的井下采掘钻探作业要求。
