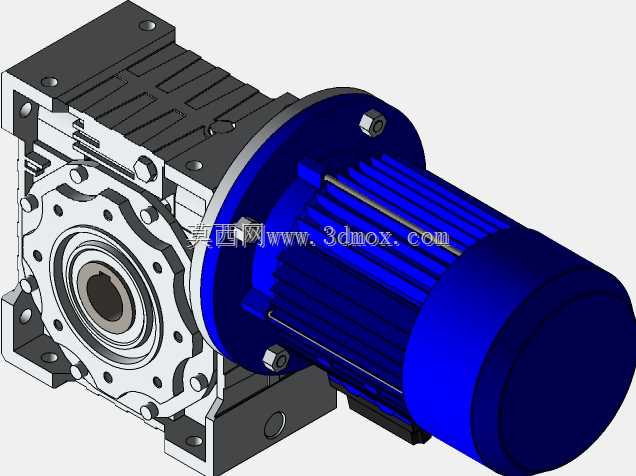

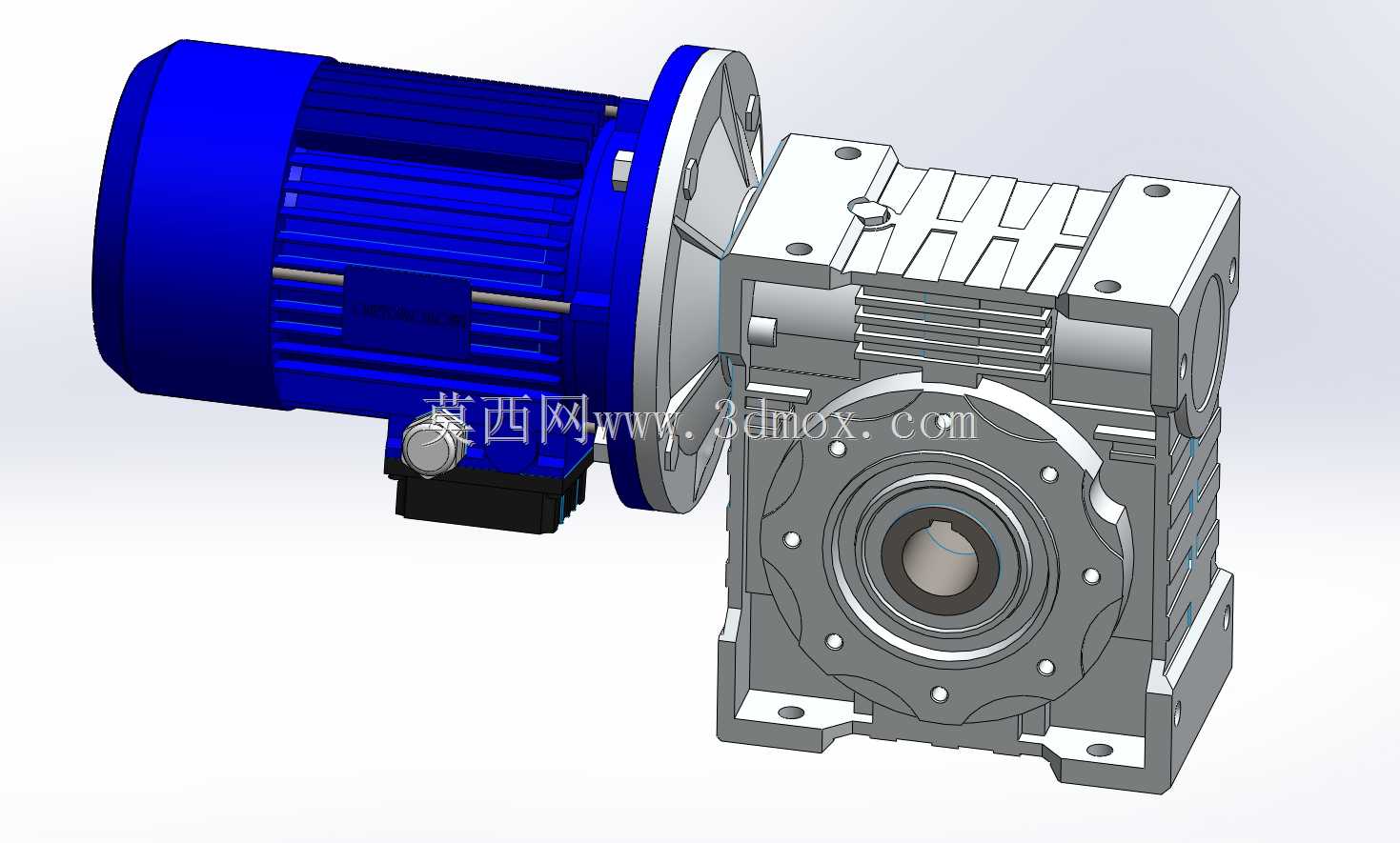

NMRV110-60蜗轮蜗杆减速电机结构

　　这款NMRV系列蜗轮减速电机，是工业传动场景里应用极广的动力输出单元，常被配套在各类需要低转速大扭矩输出的自动化产线、输送设备、包装机械、机床辅机当中，作为核心动力减速部件使用。从结构设计来看，电机端采用标准B5法兰安装接口，可直接与蜗轮减速箱的输入端法兰对接，无需额外加装过渡连接座，能大幅缩减设备动力段的轴向安装尺寸，给设备整体布局留出更多调整空间。蜗轮减速箱部分采用铝合金压铸壳体，表面做了散热筋结构设计，既可以保证箱体的结构刚性，承受输出端的径向与轴向载荷，又能通过增大散热面积，把蜗轮蜗杆啮合传动过程中产生的热量快速散出，避免长时间满负载运行时箱体内润滑油温过高，导致润滑失效、齿面磨损加剧的问题。输出端为空心轴孔设计，

　　配套锁紧螺栓结构，可直接与设备的负载传动轴穿接固定，相比带输出轴的结构，省去了联轴器的安装空间，也能消除联轴器安装同轴度误差带来的传动振动、异响问题。在实际选型应用中，这类减速电机的安装边界需要重点关注：减速箱的底部安装脚、侧面法兰安装位都预留了标准安装孔位，可适配卧式、立式、侧装等多种安装姿态，设计选型时需要预留出电机尾部的接线空间，以及减速箱顶部的注油、透气塞操作空间，避免后期设备装配完成后无法进行日常维护操作。从传动特性来看，蜗轮蜗杆结构具备反向自锁特性，当输出端负载端的反向作用力超过一定阈值时，无法反向驱动输入端转动，这一特性在提升类设备、倾斜输送设备上应用时，可省去额外的制动机构，避免断电后负载出现滑移、坠落的风险，

　　提升设备运行的安全性。建模过程中，对蜗轮齿面、蜗杆螺旋面的啮合间隙做了还原，同时还原了箱体上的油封安装位、轴承安装台阶、密封槽等细节结构，可直接用于设备整体装配的干涉检查、安装布局模拟，也能作为同类型减速电机选型时的尺寸参考依据。在实际设备调试过程中，这类减速电机的输出转速可根据电机极数、减速比的搭配进行调整，110规格的箱体对应的中心距参数，可适配中等功率段的动力输入，满足多数通用工业设备的扭矩输出需求，日常维护时仅需定期检查箱体内润滑油的油位与清洁度，及时更换老化的输出轴、输入轴油封，即可保证长期稳定运行。
