Hallow轴21:1齿比机械臂摆线驱动结构

　　在桌面级协作机械臂、小型教育机器人以及轻量化3D打印定制机器人的关节选型中，传统谐波减速器存在成本偏高、定制化适配难度大的问题，而普通行星减速器的回程间隙难以满足关节末端的重复定位精度要求，这款摆线驱动结构正是针对这类中小负载关节场景开发的传动方案。该驱动采用Hollow轴贯穿式设计，中心预留的通孔可以直接穿过机械臂内部的走线、气管甚至末端执行器的供料管路，避免了传统侧边走线带来的管线弯折磨损、关节转动时管线拉扯干涉的问题，这一设计对于多自由度串联机械臂的内部布线优化有很高的实用价值，尤其是6自由度及以上的臂型，每一个关节的中空走线空间都直接决定了整机的管线寿命和外观整洁度。

　　从传动参数来看，该结构采用-21:1的齿轮比，这里的负号代表输入输出轴转向相反，单级就能实现21倍的减速比，相比同减速比的行星减速器需要多级齿轮啮合的结构，单级摆线传动的啮合齿数更多，运转时的载荷分布在更多齿面上，单齿承受的载荷更小，整体抗冲击性能更强，同时传动过程中的回程间隙可以控制在极小范围内，能够满足机械臂关节反复正反转时的定位精度要求，不会因为间隙累积导致末端位置偏差过大。设计过程中充分考虑了3D打印加工的工艺特性，所有零件的壁厚、拔模斜度以及装配间隙都针对FDM或者光固化3D打印做了适配，不需要额外的支撑结构或者复杂的后处理工序，普通桌面级3D打印机就可以完成全部零件的制作，同时也兼容现成的标准轴承、紧固件等现成组件，不需要定制特殊规格的标准件，大幅降低了小批量制作或者个人DIY的成本门槛。

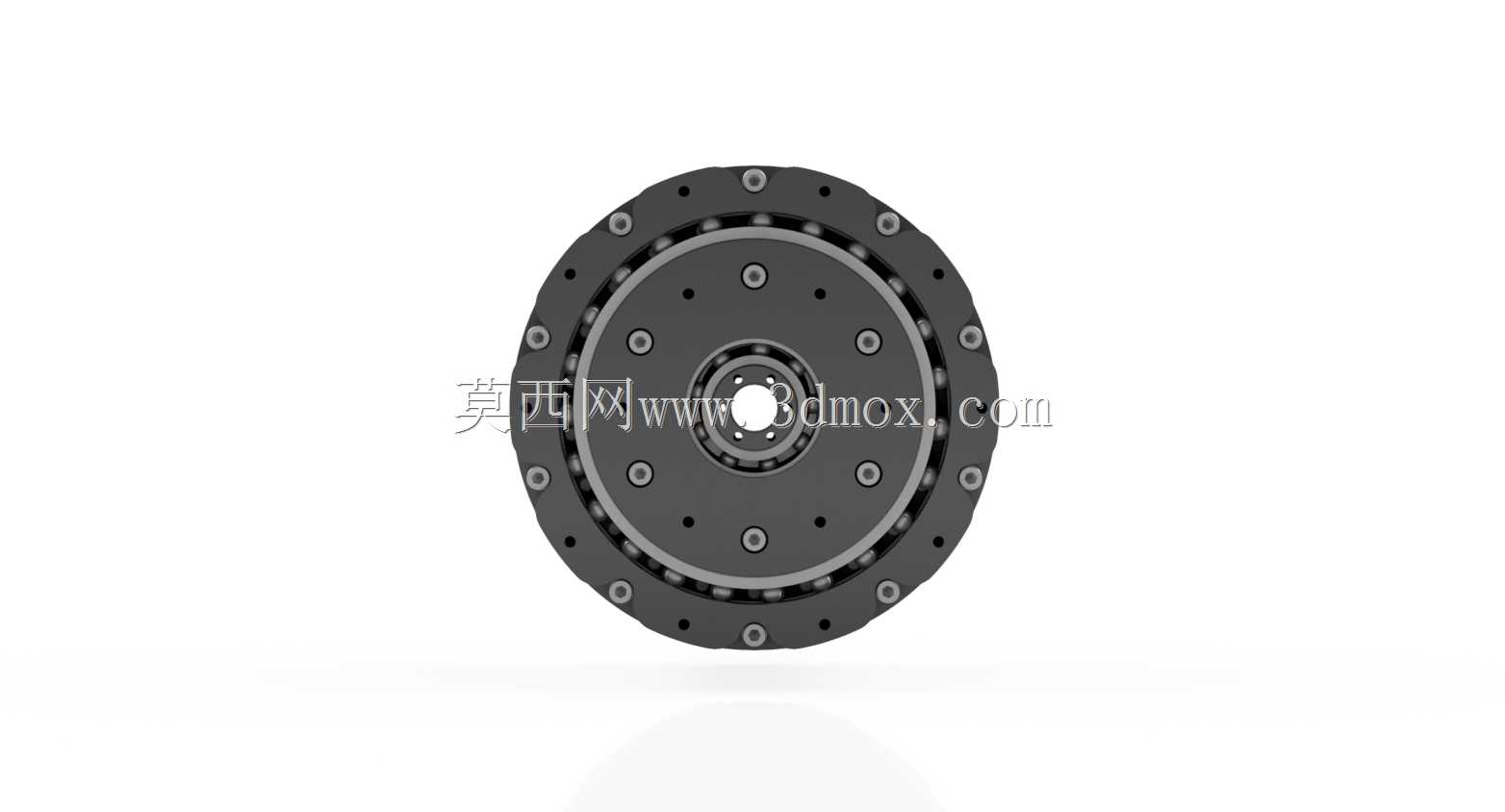

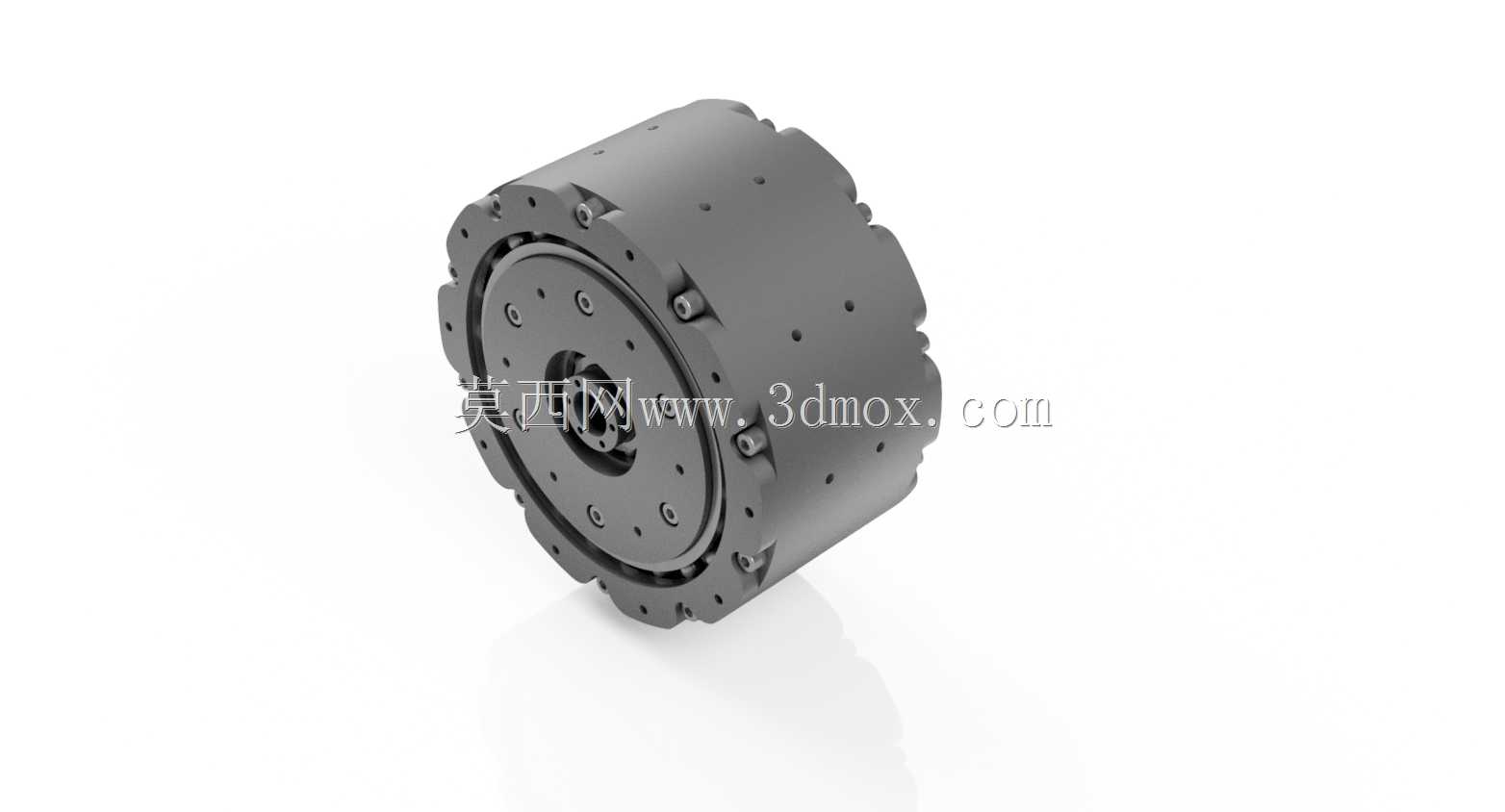

　　外形结构上，该驱动采用圆柱形一体化壳体设计，外圈的法兰端面预留了均匀分布的安装螺孔，既可以直接和机械臂的臂杆端面通过螺栓刚性连接，也可以适配标准的谐波减速器安装尺寸，替换现有机械臂上的传统传动部件不需要额外修改臂杆的连接结构。壳体侧面的非均匀分布小孔是为了减轻整体重量同时兼顾壳体的结构刚性，在保证传动过程中壳体不发生形变的前提下尽可能降低转动惯量，提升关节的动态响应速度。安装边界方面，驱动的输入轴端可以直接适配市面常见的42系列、57系列步进电机或者同规格的伺服电机，电机安装法兰和输入轴的配合尺寸都做了标准化设计，不需要额外加工转接法兰，输出端的法兰盘可以直接连接下一级臂杆或者末端执行器，整体装配后轴向尺寸紧凑，不会占用过多臂杆内部的空间，对于臂展在500mm以内、负载在1-3kg的桌面级机械臂来说，这个尺寸的驱动刚好可以平衡负载能力和关节体积的矛盾。

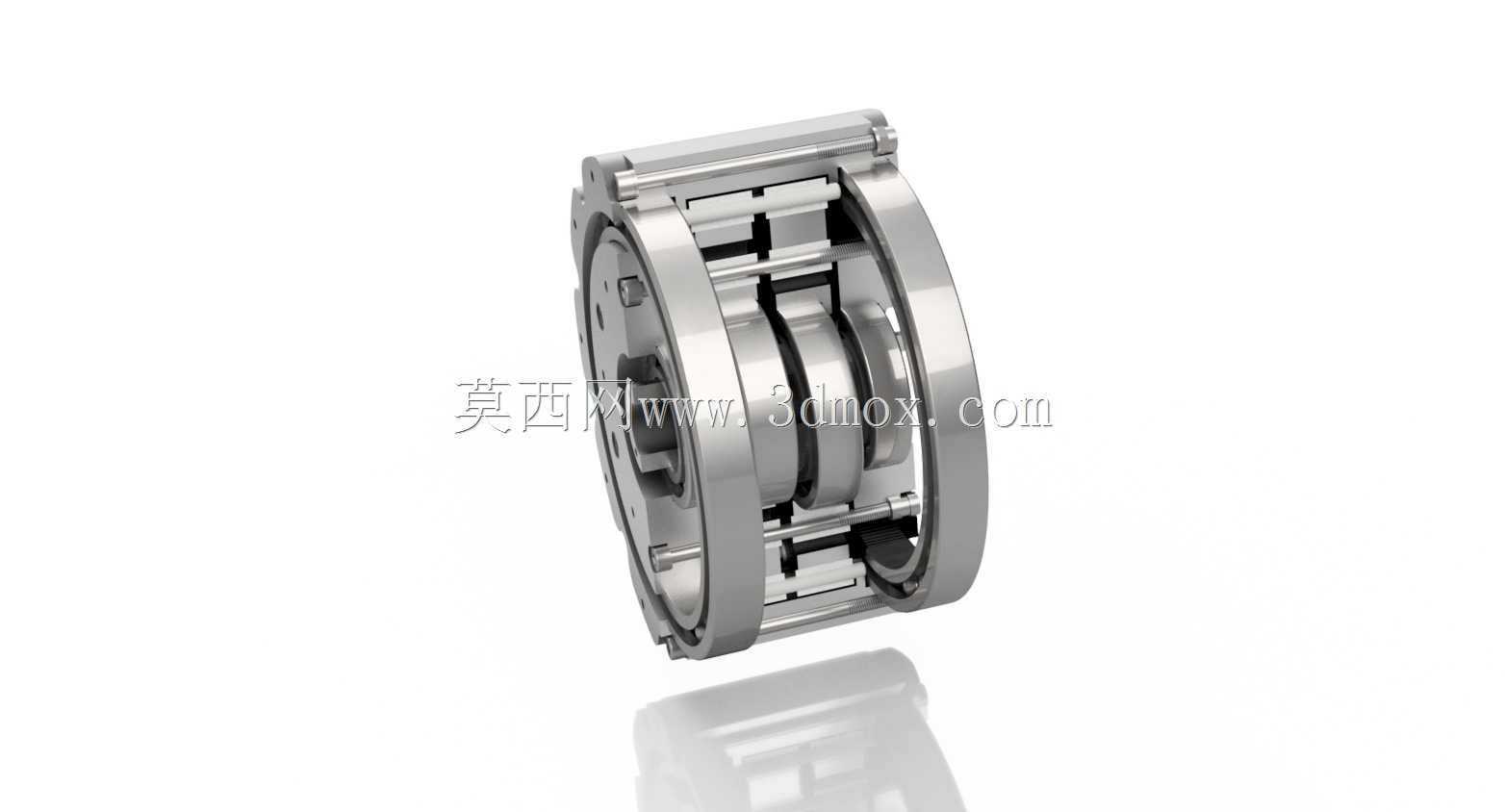

　　实际使用场景中，这类摆线驱动不仅可以用在机械臂的关节上，也可以适配在小型转台、自动化设备的分度机构、3D打印机的Z轴传动等需要精密减速传动的位置，相比传统的传动方案，它的结构零件数量更少，装配难度更低，不需要复杂的公差配合调整，只要按照装配顺序依次装入摆线轮、针齿销、偏心轴承以及输出法兰就可以完成组装，后期维护也只需要定期检查润滑脂的状态，不需要频繁更换易损零件。设计时针对摆线传动常见的偏心振动问题做了动平衡优化，偏心轴的配重结构和摆线轮的对称布局可以抵消大部分高速转动时的偏心振动，即使在电机输入转速达到3000rpm的情况下，输出端的振动幅度也能控制在极小范围内，不会因为振动导致机械臂末端抖动，影响作业精度。
