夏普GP2Y0A21YK红外测距传感组件

　　在自动化产线的工件到位检测、移动机器人的近距离避障、智能仓储的货位存在性识别场景里，这类红外测距传感组件是非常常见的检测单元，很多做小型设备开发的结构工程师在选型阶段，都会优先考虑这类成熟的测距方案。这款红外传感组件的核心功能是通过红外三角测距原理，实现10cm到80cm范围内的无接触距离检测，输出对应距离的模拟电压信号，不需要额外搭配复杂的信号处理电路，就能直接接入常见的主控板AD采样端口，对于快速搭建原型设备、改造现有小型设备的检测功能来说，能省去不少底层调试的工作量。从结构设计层面看，整个组件的外壳采用黑色阻燃工程塑料注塑成型，主体为长条形布局，两端延伸出带安装孔的固定耳，安装孔为标准通孔设计，适配M2规格的紧固螺丝，

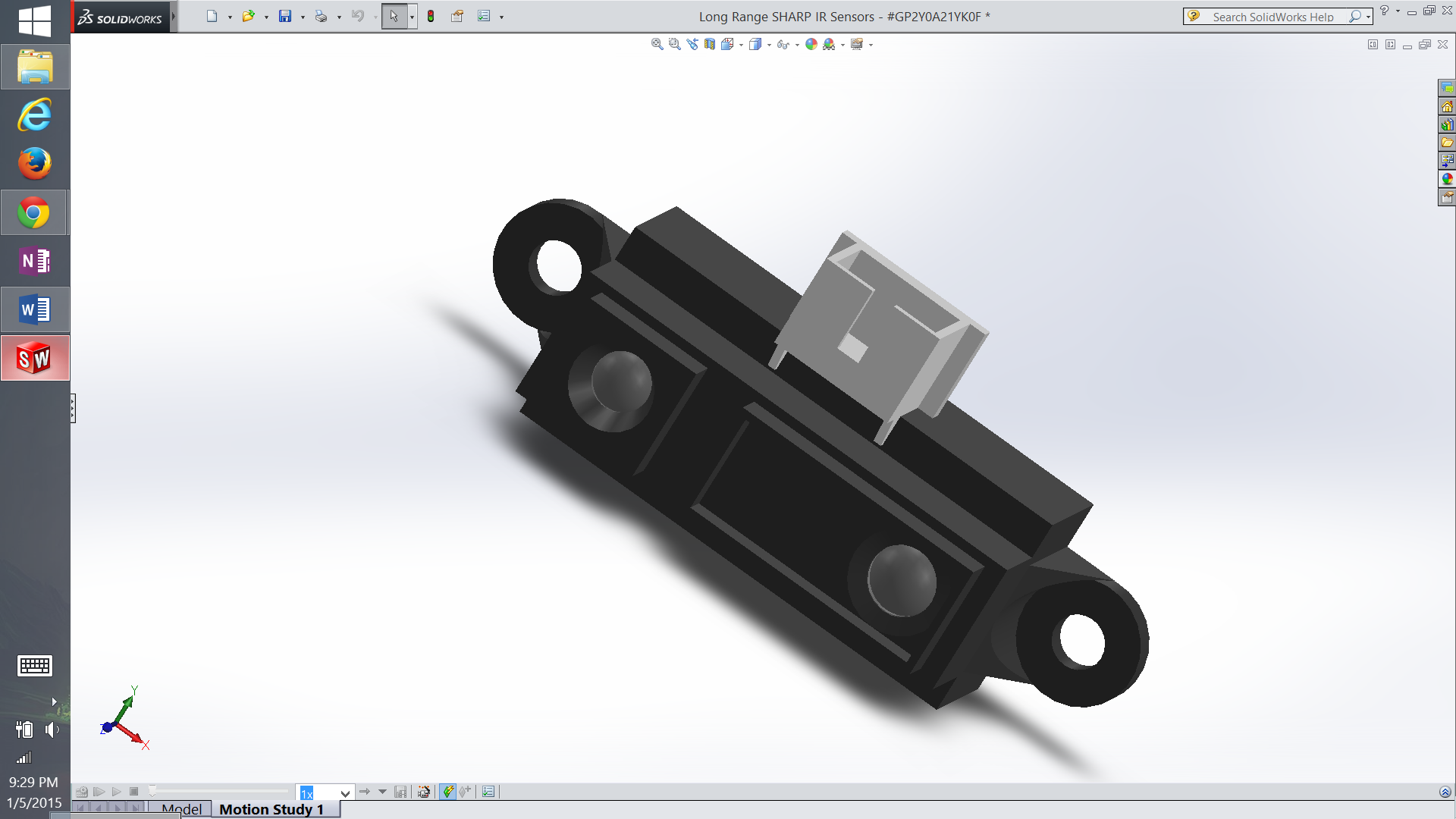

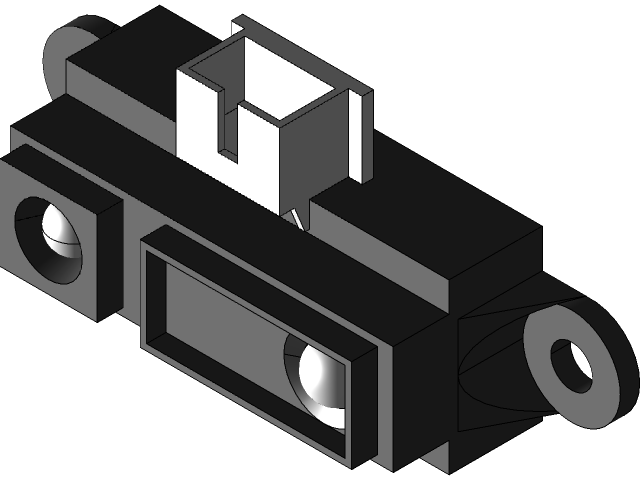

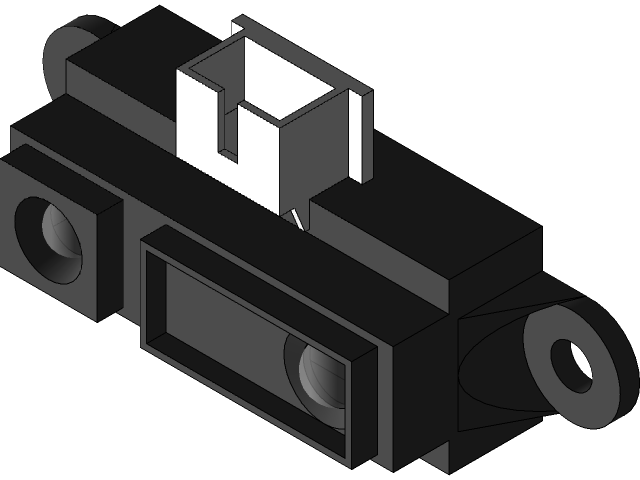

　　安装时不需要额外做复杂的定位结构，只要在安装面板上预留对应孔位就能完成固定，两个安装孔的中心距经过精准匹配，能兼容市面上绝大多数开源硬件平台的传感器安装位，也能直接固定在铝型材框架的槽位配套转接板上。组件正面排布两个光学窗口，分别对应红外发射端与接收端，窗口做了内凹设计，能一定程度上避免日常使用中的灰尘磕碰损伤光学镜片，侧面伸出的插接端子为标准2.54mm间距接插件，接线时直接插接对应排线即可，不需要焊接，能大幅提升装配效率。设计这款组件的三维模型时，重点还原了安装耳的孔位公差、插接端子的插针位置与伸出长度、光学窗口的相对位置关系，确保模型导入装配体后，能直接验证安装干涉情况，提前排查安装时螺丝与周边结构件的冲突、

　　接线端子与外壳的间隙问题。在实际设备应用中，这类传感器常被安装在AGV小车的底盘四周做低位障碍物检测，或者安装在自动化料架的每层货位前端检测物料是否放置到位，也会用在小型传送带的末端检测工件是否到达指定工位，因为其检测范围适中，响应速度快，不需要额外的反光板配合，相比超声波测距传感器在近距离检测时的精度更高，也不会受检测物体颜色的过度影响，适合短距离的定点检测场景。建模过程中对外壳的分型线、插接端子的卡扣细节都做了还原，能直接用于设备的外观评审、安装结构干涉检查，也能作为教学案例展示电子传感元件的结构布局，帮助刚入行的结构工程师理解这类外购标准件的安装边界设计逻辑，在做整体设备结构设计时提前预留足够的安装空间与接线空间，避免后期装配时出现空间不足需要返工修改结构的问题。
