HC-04超声波测距传感器结构设计

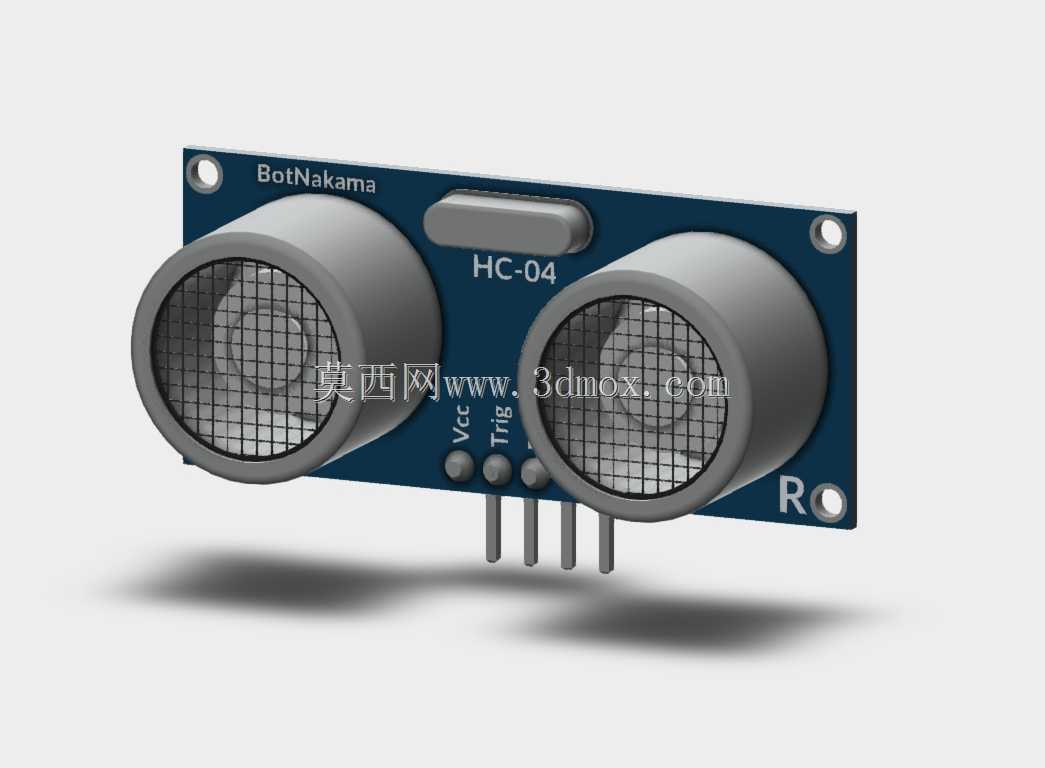

　　这款HC-04超声波测距模块的三维结构设计，完全贴合实际量产硬件的装配逻辑，从工程应用角度还原了模块的全部安装与功能细节。在工业现场的物料到位检测、小型AGV的避障测距、智能仓储的货位高度检测、教学实验平台的距离感知单元搭建场景中，这类超声波测距模块都是成本可控、性能稳定的选型方案，建模时优先还原了模块的实际安装边界，PCB基板的长宽尺寸严格匹配市售通用版本的42mm×20mm规格，板厚1.6mm，四个角预留的M2安装孔位中心距完全对齐实物，方便设计人员直接将模型导入装配体时快速匹配安装位，不需要反复核对孔位公差。两个超声波换能器的探头突出基板表面12mm，探头外径16mm，建模时还原了探头表面的金属网罩结构，既保证外观还原度，

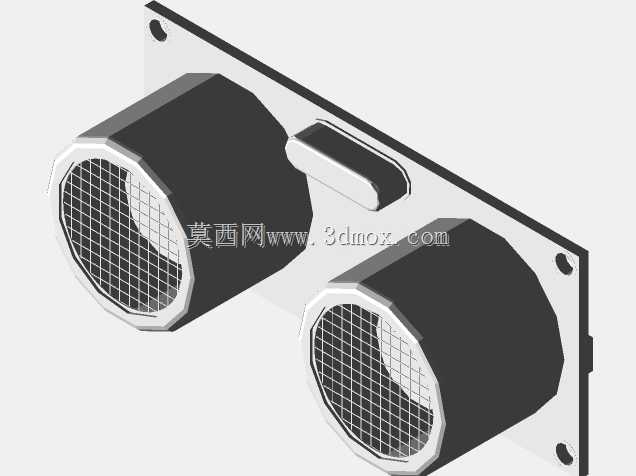

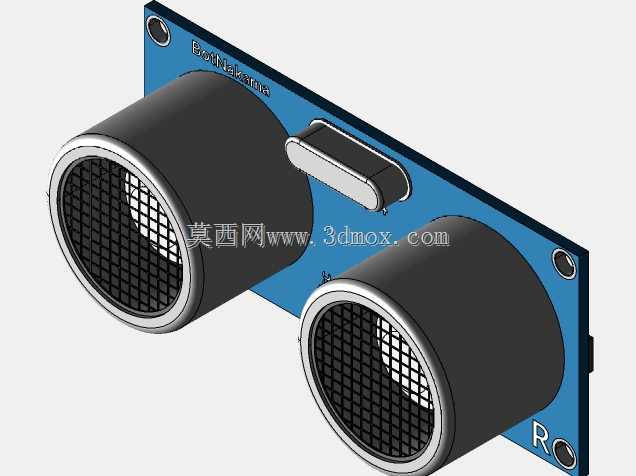

　　也能在做结构干涉检查时准确判断探头周边需要预留的无遮挡空间——实际使用中探头正前方15度锥角范围内不能有结构件遮挡，否则会造成声波反射异常，测距数值跳变。板载的三个插针接口分别对应电源、触发、回声引脚，插针间距2.54mm，完全符合标准排针的尺寸规范，建模时保留了插针的伸出长度，方便设计人员对接外接接线端子时预留足够的接线空间，避免和周边结构件产生压线问题。板上的贴片元件布局也按照实物做了等比例还原，包括中间的HC-04标识丝印区域、电源指示贴片位置，虽然这些细节不影响整体安装，但在做产品外观渲染、装配工艺展示时，能最大程度还原实物的视觉效果。设计思路上没有做多余的简化处理，比如探头和基板连接的过渡圆角、板边的工艺倒角都做了还原，

　　避免导入装配体后出现边缘锐利导致的渲染失真，同时模型的装配层级按照实际生产的BOM逻辑拆分，基板、换能器、排针、贴片元件分别为独立零件，方便设计人员根据自身需求做轻量化处理，或者单独提取零件做二次修改。在做设备结构设计时，这类传感器模型的安装精度直接影响后续的整机装配效率，比如在小型巡检机器人的前部安装该模块时，需要保证探头中心距离安装面的高度差符合探测要求，模型还原的准确尺寸可以让设计人员在虚拟装配阶段就完成探测范围的模拟校验，不需要等到实物打样后再调整安装位置，减少迭代次数。另外模块背面没有布置过高的元件，所以安装时可以直接贴装在平整的安装面上，不需要在安装板上额外开避让槽，这一点在模型上也做了对应体现，背面完全为平整平面，贴合实际硬件的结构特征。
