以太网接口RJ45母座连接器结构设计

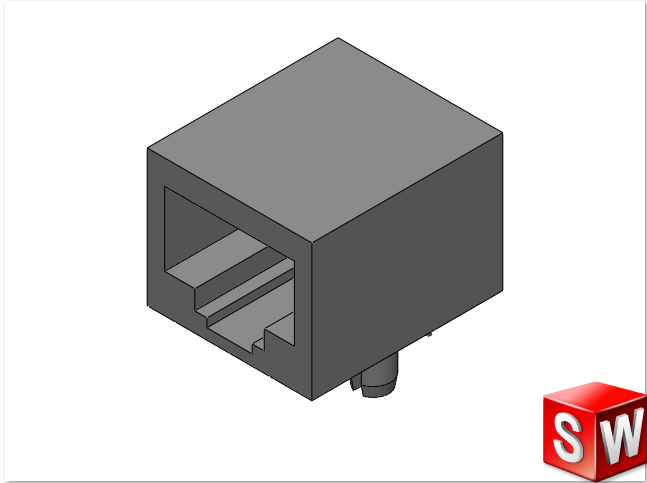

　　日常做工业控制板卡、通讯设备结构布局时，RJ45母座是绕不开的板载接插件选型项，这个模型还原的是常规卧式插装型RJ45母连接器的完整外部结构，能直接用于设备外壳的接口开孔避让、板卡布局干涉检查环节。从实际应用场景看，这类连接器广泛覆盖工业交换机、工控主机、数控机床通讯模块、嵌入式网关设备的以太网物理层连接，承担双绞线与设备内部电路的物理衔接作用，是实现有线以太网数据传输的核心硬件接口。从功能特性上看，该结构为标准8P8C引脚布局的母端接口，前端的方形腔体完全匹配标准RJ45水晶头的插入尺寸，腔体内部预留了水晶头弹片的卡合让位空间，插入后可通过弹片卡扣实现可靠锁止，避免设备运行过程中受振动拉扯导致网线脱落，

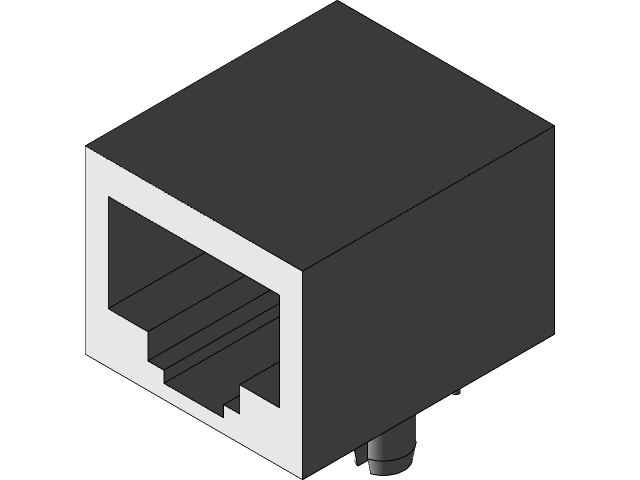

　　保障通讯链路的物理连接稳定性。设计层面上，模型还原了母座的整体立方体外形结构，底部预留了板载插针的凸台结构，完全匹配PCB板卧式焊接的安装高度要求，外壳的壁厚、腔体内部的导向筋位都按照通用RJ45母座的行业通用尺寸做了还原，接口端面的开口尺寸严格遵循通用以太网接口的规范，做设备外壳开孔时可以直接提取模型端面轮廓生成开孔图，不用再反复核对接口的外形公差。安装边界方面，该款母座为板端卧式安装结构，整体外轮廓方正，除底部伸出的焊接引脚外无多余外凸结构，在PCB布局时，母座前端面通常与设备外壳内壁齐平，外壳上对应的开孔尺寸只需在母座外轮廓基础上预留0.2-0.3mm的装配间隙即可，母座后部的引脚焊接区域需要预留至少3mm的板上空间，

　　避免与周边贴片元件产生干涉，同时要注意母座底部的定位柱与PCB上的定位孔对齐，保障焊接时的位置精度。做结构评审时，用这个模型可以直接模拟网线插入后的空间占用，检查水晶头插入后是否会和外壳周边的结构、其他外接插头产生干涉，也能提前确认接口处的防护结构是否有足够的安装空间，比如带屏蔽要求的设备，可在该模型基础上匹配金属屏蔽外壳的结构尺寸，做EMC防护结构的布局验证，不用等实物打样后再发现干涉问题，能有效缩短结构设计的迭代周期。
