两英寸半钢制对接合页结构设计

　　日常做设备防护门、小型机柜、工业箱体的结构设计时，对接铰链是选型频率极高的连接件，这款两英寸半规格的钢制对接铰链，刚好适配多数中小型工业防护结构的转动连接需求。从实际应用场景来看，这类铰链多用于厚度1.5-3mm的冷轧钢板柜门、设备检修门、小型配电箱门，也可用于普通钢制门窗的转动连接，能承受常规门扇的自重载荷，开合过程中无明显旷量，长期使用不易出现下垂错位的问题。

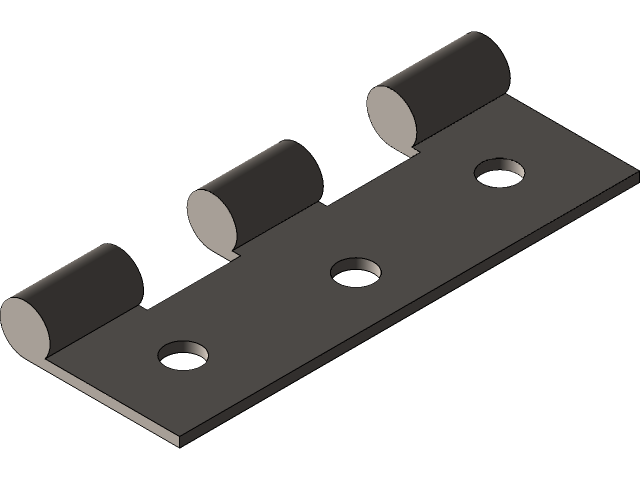

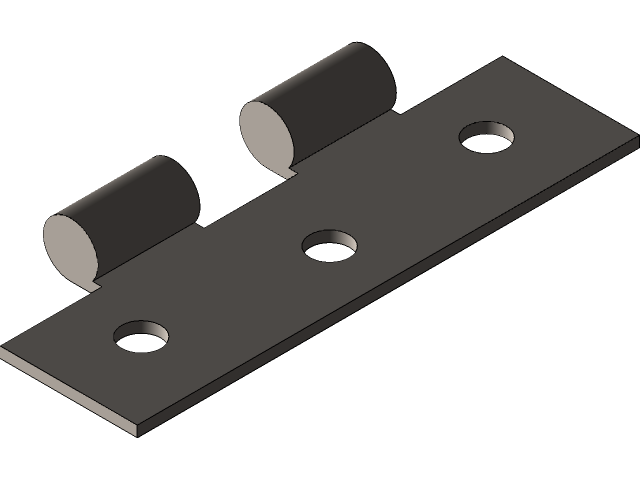

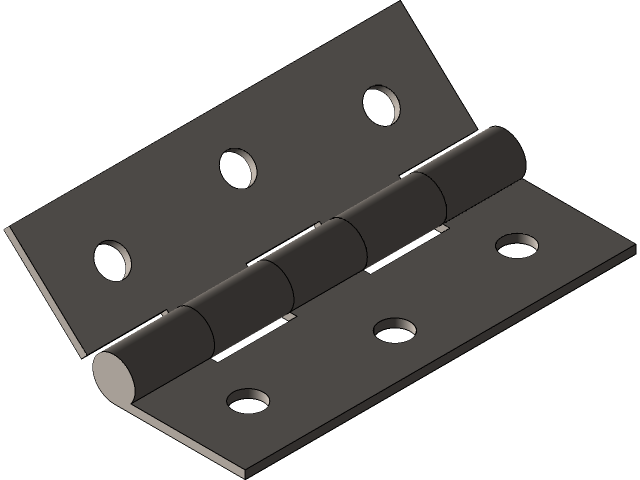

　　从功能特性上看，该款铰链采用标准对接式结构，两个页片通过中间的卷制销轴筒配合穿轴实现转动，每个页片上均匀分布三个安装孔，孔位适配常用的M5或者M6沉头紧固件，安装后紧固件头可完全沉入页片表面，不会突出干涉门扇开合。整体采用钢制基材，表面做常规防锈处理，能适应普通车间、室内仓储等常规工况的使用需求，转动部位的配合间隙控制在合理范围，既保证开合转动顺畅无卡滞，又不会因间隙过大导致门扇晃动。

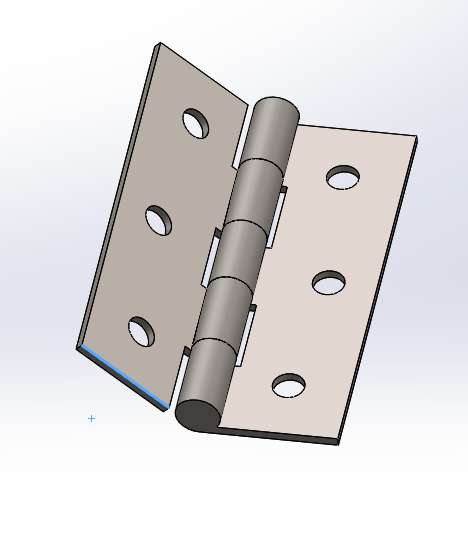

　　设计这类铰链的时候，首先要确认的是安装边界尺寸：两页片展平状态下总宽度对应两英寸半的规格，合页收拢后的厚度匹配常规门扇与门框的配合间隙，销轴筒的同轴度是建模时的核心管控点，三个卷制筒节的同轴度公差需要控制在0.1mm以内，否则装配后会出现转动卡涩、磨损过快的问题。页片上的安装孔中心距、孔边距都遵循通用五金件的设计规范，保证市面上的标准紧固件可以直接适配，不需要二次加工。建模过程中，页片的折弯圆角、销轴筒的卷制接缝都做了符合实际冲压工艺的还原，没有出现工艺无法实现的尖锐结构或者不合理壁厚，整个合页的壁厚均匀，冲压成型后不会出现局部应力集中的问题。

　　实际选型使用时，需要先确认门扇的总重量，单副该规格铰链的承重可满足10kg以内的门扇使用，如果门扇重量更大，可以通过增加铰链安装数量的方式分摊载荷，安装时需要保证两个页片分别与门框、门扇的贴合面完全平整，避免强行紧固后导致铰链变形，影响开合手感与使用寿命。这类对接铰链相比可拆卸铰链，结构整体性更好，销轴不会在使用过程中脱出，适合有一定防拆需求的防护结构使用，转动角度最大可达到180度，完全满足常规柜门完全开启的使用需求，不会出现开启角度不足导致设备检修操作空间受限的问题。
