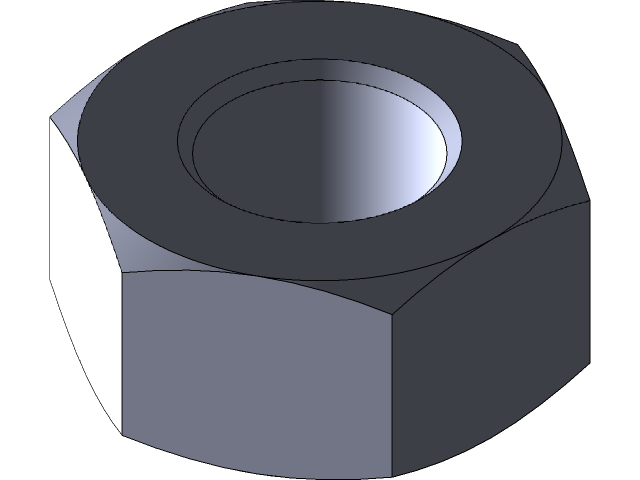

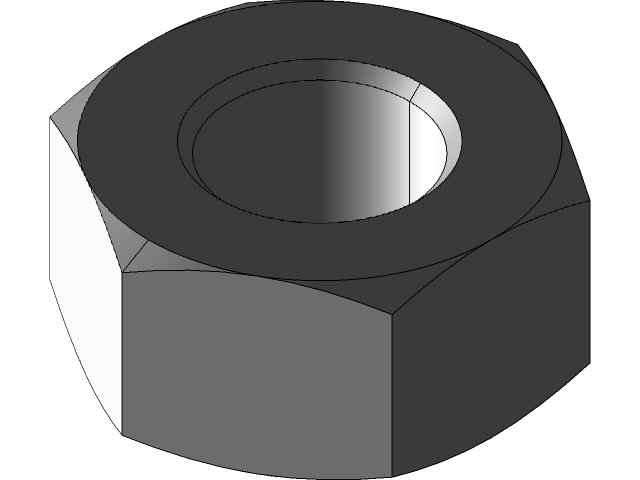

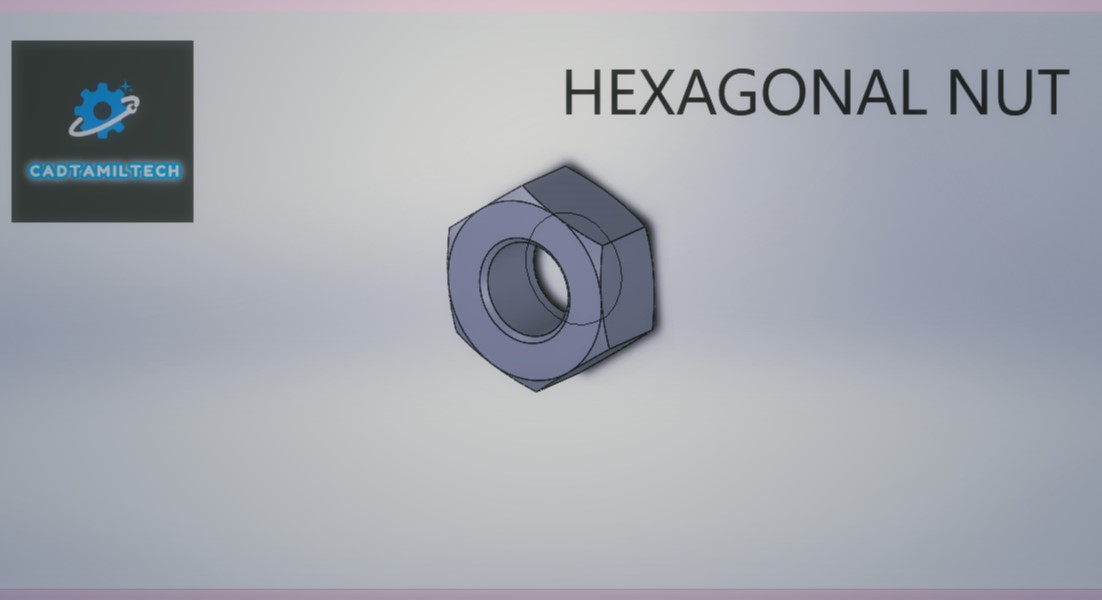

多规格标准六角紧固螺母结构设计

　　在各类机械装配场景中，六角螺母是应用覆盖范围极广的螺纹紧固零件，从普通民用设备的机架拼接，到工业生产线的工装夹具组装，再到机床本体的部件定位，都能看到这类零件的身影。不同于异形定制紧固件，标准六角螺母的设计完全贴合通用螺纹连接的受力需求，六方外形的设计初衷，是为了给扳手提供足够的夹持受力面，不管是使用开口扳手、套筒扳手还是活动扳手，都能找到稳定的施力角度，在空间受限的装配位置，甚至可以通过每次转动60度的方式完成拧紧操作，适配绝大多数设备的安装工况。

　　本次设计覆盖M3到M24全系列常用规格，不同规格的螺母对应不同的螺纹公称直径，厚度、对边尺寸都严格匹配通用紧固的受力要求，小规格M3、M4螺母多用于电子设备外壳、小型仪器的内部组件固定，中等规格M6到M12螺母是通用机架、输送线、普通工装的主力紧固零件，大规格M16到M24螺母则多用于重型设备的基座连接、承重结构的拼接，能够承受更高的预紧力与交变载荷。设计过程中优先考虑螺纹配合的同轴度，螺母内螺纹的轴线与两端面保持严格垂直，避免拧紧后出现螺纹偏载、局部应力集中的问题，实心结构的设计保证了螺母整体的结构强度，在额定预紧力范围内不会出现开裂、滑牙等失效问题。

　　从安装边界来看，不同规格螺母的对边尺寸直接决定了装配时需要预留的扳手操作空间，比如M6螺母对边宽度为10mm，装配时需要在螺母周边预留至少12mm的径向空间供扳手卡入，M24螺母对边宽度为36mm，对应的操作空间需要预留到40mm以上，设计人员在做整机结构排布时，可以直接调用对应规格的模型完成干涉检查，不需要反复核对实物尺寸。这类标准螺母不需要做额外的表面处理适配，常规发黑处理就能满足普通工况的防锈需求，在腐蚀环境下使用时也可以直接替换为同尺寸的不锈钢材质版本，安装接口完全通用，不需要调整配套螺栓或者安装孔的尺寸。在做三维装配设计时，这类标准件的模型可以直接复用，不需要每次重新绘制，只需要根据实际受力需求选择对应规格，就能快速完成螺纹连接副的虚拟装配，提前排查装配间隙、扳手操作空间不足等实际生产中容易遇到的问题，减少后续样机试制阶段的改模成本。
