汽车悬架双叉臂结构三维数模

　　这套双叉臂结构的数模还原了乘用车辆底盘前悬常用的独立悬架构型，在日常的底盘结构设计、悬架运动学仿真验证、教学演示场景中都能作为可靠的结构参考。从实际装车场景来看，这类双叉臂结构多用于偏向操控性能的乘用车型、部分轻型商用车辆的前轴位置，相比麦弗逊悬架，它拥有上下两组叉形摆臂结构，能够在车轮上下跳动过程中更精准地约束车轮外倾角、前束角的变化幅度，过弯时可以提供更充足的轮胎接地面积，提升侧向支撑能力。

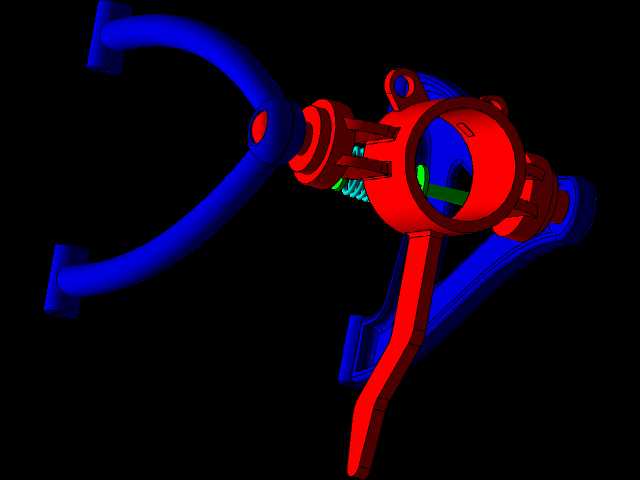

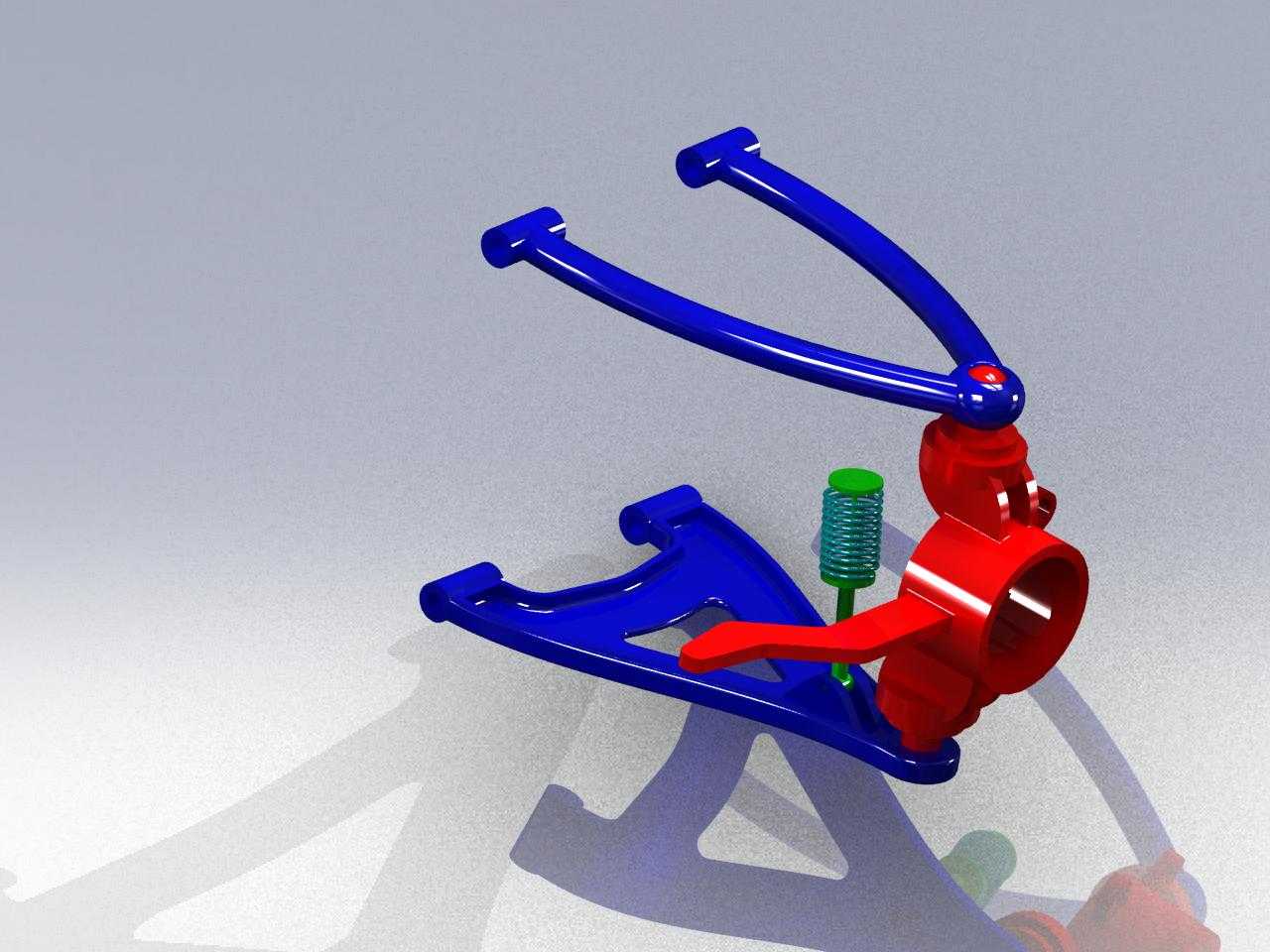

　　数模里完整呈现了上下叉臂、转向节、减震器连接支座、弹簧安装位的相对装配关系，上叉臂采用两根分离式控制臂的结构设计，下叉臂为整体式A臂构型，两者通过球铰与中间的转向节基座连接，减震器与螺旋弹簧的安装位布置在转向节与下叉臂的衔接区域，避开了转向拉杆的运动干涉边界。设计层面上，上下摆臂的铰接点位置经过运动学校核预留了合理的摆动行程，摆臂本体的加强筋走向完全匹配实际冲压焊接零件的受力路径，在车轮受到纵向冲击、侧向载荷时，载荷可以通过摆臂均匀传递到副车架安装点，避免局部应力集中。

　　安装边界方面，数模里标注的摆臂衬套安装孔位间距、转向节中心到轮毂安装面的距离、减震器上支座的安装角度都符合常规中型乘用车的底盘布置尺寸，上叉臂的两个安装点横向间距预留了足够的减震器布置空间，下叉臂的纵向摆臂长度兼顾了刹车时的抗点头特性，转向节上的拉杆连接点位置匹配齿轮齿条转向器的运动行程，全程打方向过程中不会与摆臂、弹簧发生运动干涉。摆臂的铰接衬套位置预留了标准的橡胶衬套安装空间，不需要额外修改结构就可以匹配常规的液压衬套、橡胶衬套选型，弹簧安装座的直径尺寸适配常规圈径的螺旋弹簧，减震器安装孔的同轴度公差在数模里做了装配约束，实际生产中可以直接作为工装设计的参考基准。

　　从结构特性来看，这套双叉臂的设计没有采用过于激进的竞技化参数，摆臂长度、主销内倾角、 kingpin 偏移量的设定都偏向民用车辆的舒适与操控平衡，上下摆臂的铰接点高度差经过优化，在车轮全行程跳动时，轮距变化量控制在合理区间，能有效减少轮胎的异常磨损。转向节上集成的刹车卡钳安装位适配常规的浮动式卡钳安装尺寸，不需要额外修改转向节结构就可以完成制动系统的匹配，对于刚接触底盘悬架设计的工程师来说，这套数模可以直观理解双叉臂悬架的零件组成、运动逻辑、装配关系，也可以在此基础上调整硬点位置，适配不同车型的底盘开发需求。
