汽车双横臂悬架系统SolidWorks三维模型

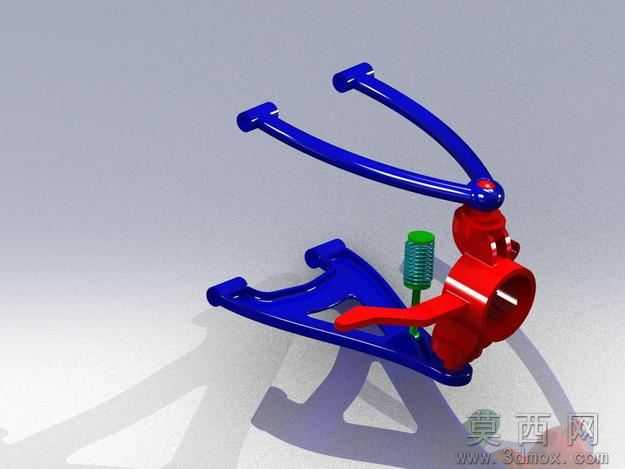

本模型是基于SolidWorks2009版本搭建的汽车双横臂悬架系统三维数模，完整还原了双横臂独立悬架的核心结构与装配关系。建模流程遵循自底向上的设计逻辑，首先完成上下控制臂、转向节、减震器弹簧、轮毂连接座等单个零件的特征建模，通过拉伸、凸台、扫描、放样等基础特征命令构建零件主体轮廓，再借助倒角、圆角、抽壳等细节特征完善零件的工艺结构，所有零件建模完成后按照实车装配约束完成总装配合，添加了同轴、重合、距离等配合关系保证各部件运动逻辑符合真实悬架的运动特性。参数设计阶段参考民用乘用车双横臂悬架的通用尺寸规范，上下横臂的长度比例、安装点间距、减震器行程参数均经过合理性校验，转向节的主销内倾、后倾参数符合常规底盘调校的取值范围，各零件的壁厚、连接孔位尺寸满足常规机械加工的工艺要求，不存在干涉或装配错位问题。渲染材质部分针对不同部件做了区分设置，上下横臂采用亮蓝色烤漆金属材质模拟钢制控制臂的喷涂效果，转向节与轮毂连接座采用亮红色金属漆还原铸铁部件的涂装质感，减震弹簧采用绿色镀锌金属材质，铰接点位置添加了金属光泽的销轴材质，整体渲染效果清晰区分各功能部件，结构辨识度高。结构原理上完整呈现双横臂悬架的工作逻辑，上下两个叉形横臂可同时承受横向与纵向载荷，减震器与螺旋弹簧配合承担缓冲减震作用，转向节连接横臂与轮毂，可在车轮跳动时按照设计轨迹摆动，保证车轮定位参数处于合理区间，兼顾车辆行驶的操控性与平顺性。软件兼容方面，模型原生为SolidWorks2009格式，可被SolidWorks2009及以上所有版本直接打开编辑，也可通过中间格式转换为STEP、IGS等通用三维格式，适配UG、Pro/E、CATIA等主流三维设计软件，不存在特征丢失或装配体破碎问题。研发教学应用层面，该模型可作为汽车底盘设计课程的教学案例，帮助学习者理解双横臂悬架的结构组成与运动原理，也可作为汽车改装、底盘调校相关研发项目的基础参考模型，用于悬架运动仿真、受力分析等前期设计工作，还可用于三维建模教学的装配练习案例，帮助学习者掌握自底向上装配设计的操作流程与配合约束的添加方法。
