等离子切割组装式双面胶带粘贴设备结构

　　该设备针对平面类工件的双面胶带自动粘贴工序设计，可适配电子元器件外包装、小型钣金件、塑胶壳体等多类需要连续贴附双面胶的生产场景，替代传统人工对位粘贴的作业模式，解决人工贴胶易出现的褶皱、偏移、胶面污染、贴附压力不均等常见问题，可直接嵌入小型流水线作为工位单元使用，也可作为独立单机完成单批次工件的贴胶作业。设备整体采用框架式搭建逻辑，所有结构件均通过等离子或激光切割成型，无需额外焊接或机加工工序，组装时仅需通过标准紧固件完成各模块的拼接固定，后期维护更换部件时可直接拆卸对应板块，无需整体拆解机架，大幅降低了设备的制造成本与后期运维难度。底部配置平皮带输送机构，作为工件的承载与输送载体，

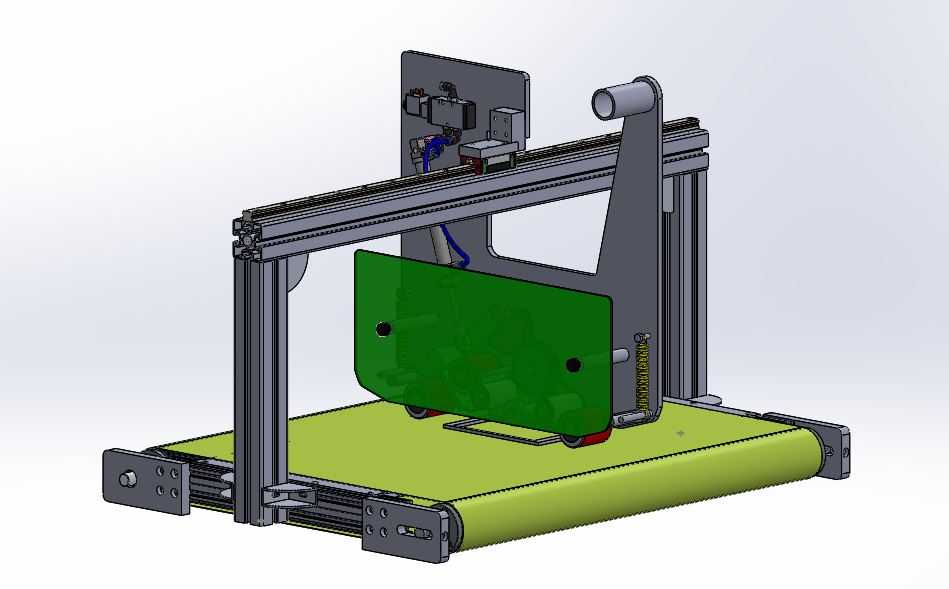

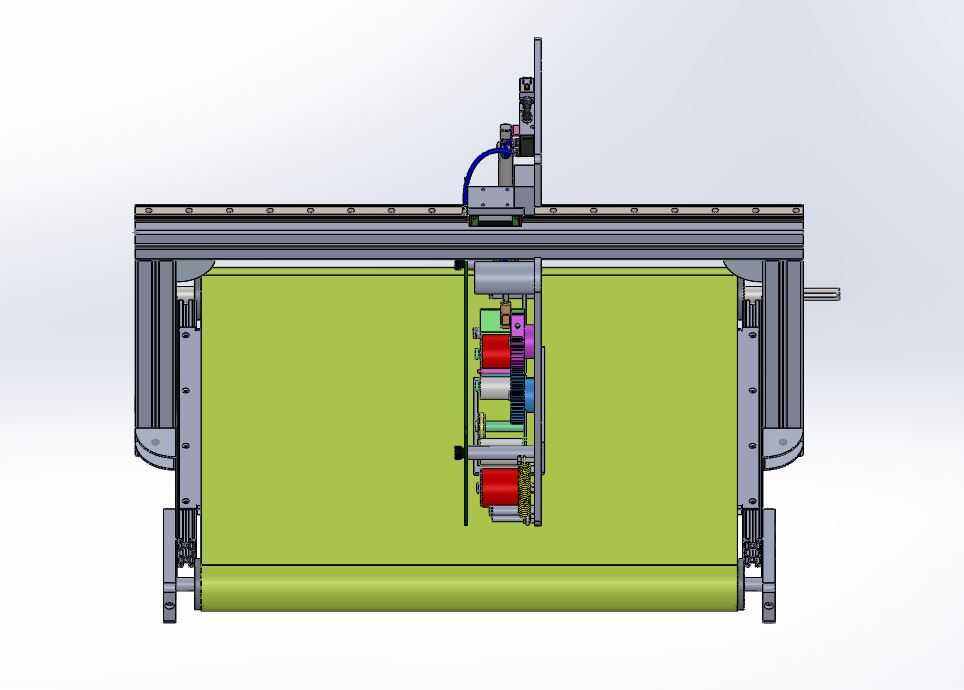

　　输送面的水平度通过两侧型材安装座的调节螺栓完成校准，可适配不同厚度的工件进料需求，输送辊的张紧结构设置在机架侧端，无需拆卸护板即可完成皮带张紧度调整。贴胶执行机构采用龙门式跨架布局，横跨在输送平台上方，贴胶头的升降与横向移动通过线性导轨导向，配合驱动组件可完成胶带头的对位、压合、切断动作，贴胶压力可通过压头处的弹性组件调整，避免压力过大压伤工件表面或压力过小导致胶面粘贴不牢。设备的安装边界可根据产线实际工位空间调整，常规配置下整体占地长度不超过1.2米，宽度控制在0.7米以内，高度不超过1米，可直接放置在标准工作台面上使用，无需额外做地基固定，进料端与出料端可直接对接前后段的输送线，也可配置人工上下料的定位工装完成单机作业。

　　设计过程中优先考虑了结构的易加工性，所有板材的切割路径均做了共边优化，减少等离子切割的耗材损耗与加工时长，各安装孔位均采用标准孔径，适配市面常见的螺栓、螺母等标准紧固件，无需定制特殊连接件；贴胶头的走带路径做了防粘处理，避免胶带背胶在走带过程中粘连在导辊上，断胶结构采用锯齿形切刀，切断胶带时不会出现胶带拉丝、粘刀的问题，可适配不同宽度的双面胶带卷，更换胶带卷时仅需打开侧端的护盖即可完成操作，无需拆解整个贴胶头结构。机架的侧立板采用一体化切割成型，既作为龙门架的支撑结构，也作为电气元件的安装板，减少了额外的安装支架用量，整体结构的刚性可满足每分钟10到15件的贴胶作业节拍，贴附精度可控制在±0.5毫米以内，满足多数民用及工业类工件的贴胶精度要求。
