多工位回转式自动贴标设备结构设计

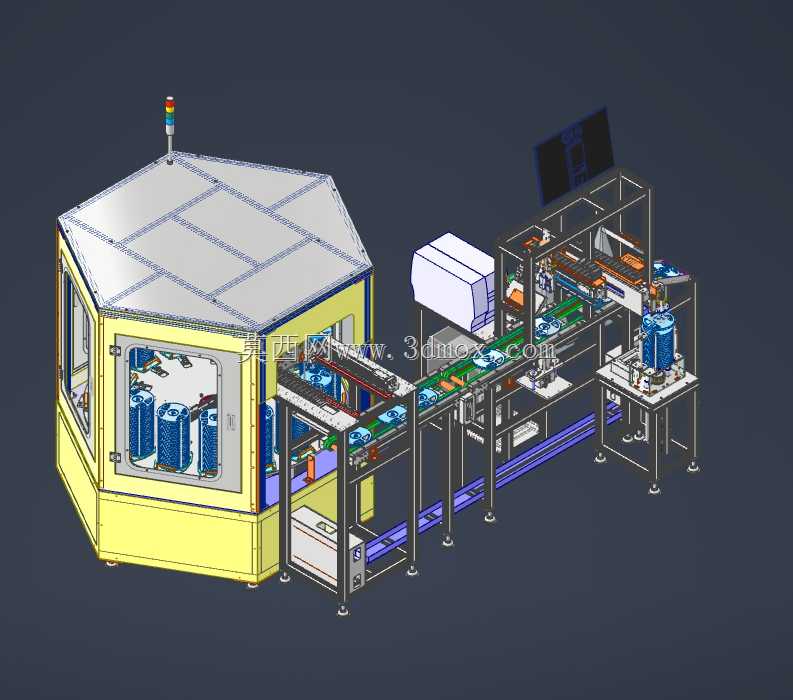

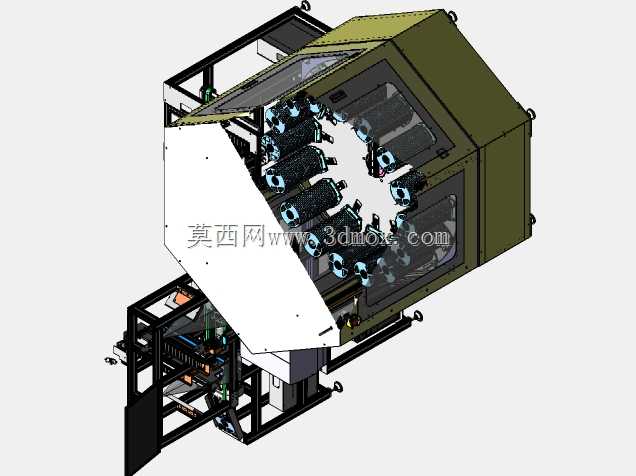

　　这款回转式贴标设备的结构设计，核心围绕批量圆柱类工件的高速贴标需求搭建，在食品、日化、医药行业的瓶装、筒装产品后段包装产线中，这类多工位结构的设备能直接对接上游灌装、旋盖工序的出料输送线，无需额外增设中转缓存工位，可大幅缩减产线的占地长度。从结构布局来看，设备采用立式回转转盘作为核心载料机构，转盘周向均匀布置8组工件夹持座，每个夹持座自带独立的旋转驱动辊，当工件随转盘转动到不同工位时，可配合对应工序完成上料、标签定位、滚压贴附、检测、下料的全流程动作，相比直线式贴标结构，回转式布局能将各工序的动作重叠时间压缩到最短，单工位动作耗时可控制在0.8秒以内，适配每分钟60-80件的中高速产线节拍。

　　设计阶段针对贴标精度的控制做了多重结构考量，标签供料机构采用浮动式压标辊结构，可适配直径30mm到120mm范围内的圆柱工件，压标辊的压力通过线性导轨配合调压弹簧实现自适应调节，避免硬接触导致的工件表面划伤或者标签褶皱问题；标签剥离板的出料端做了0.2mm的锐角修边处理，保证标签离型时的出标角度稳定在15度，不会因为标签底纸的张力波动出现标签提前脱落或者偏移的问题。设备的外防护框架采用铝型材搭配钣金蒙皮的组合结构，整体安装边界控制在长1600mm、宽1200mm、高1800mm范围内，底部设置4组可调脚杯和4组移动脚轮，既可以在产线安装时调整水平度保证转盘回转精度，也能满足产线调整时的快速移位需求。设备的驱动布局做了分层设计，

　　转盘的主驱动采用伺服电机搭配凸轮分割器安装在设备下部机架内，标签供料、收卷机构布置在设备侧部的独立安装仓内，电气控制元件集中布置在设备后部的电气仓中，各部分的走线通过机架内部的穿线槽规整排布，既避免了生产过程中粉尘、水汽对元件的侵蚀，也方便后期的维护检修。贴标工位的检测单元采用对射式光电传感器安装在贴标辊的侧方，可实时检测工件的到位情况以及标签的贴附位置，当出现缺标、歪标情况时设备会自动触发停机信号，避免不合格品流入下一道工序。夹持座的设计采用快换式结构，针对不同直径的工件，仅需更换对应规格的夹持胶轮即可完成产品换型，换型时间可控制在15分钟以内，适配多品种小批量的生产需求。
