折叠式便携小型发射机构XO22LR结构设计

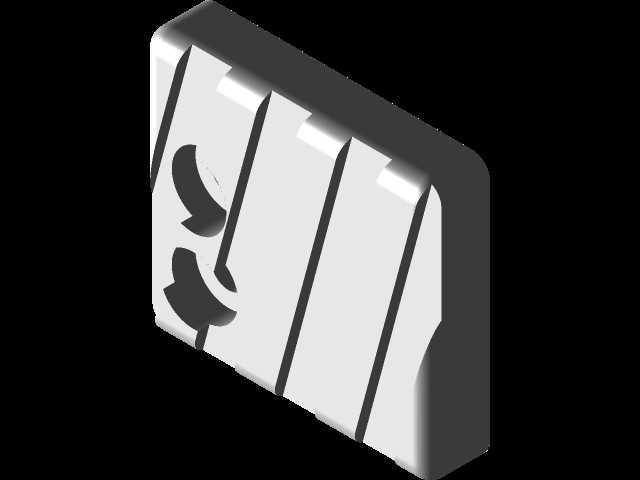

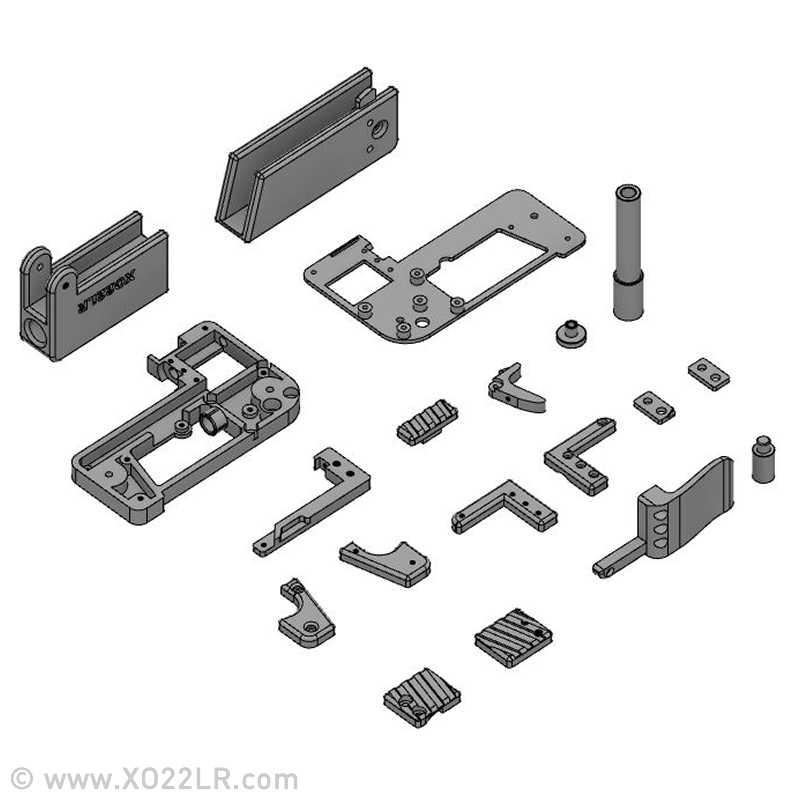

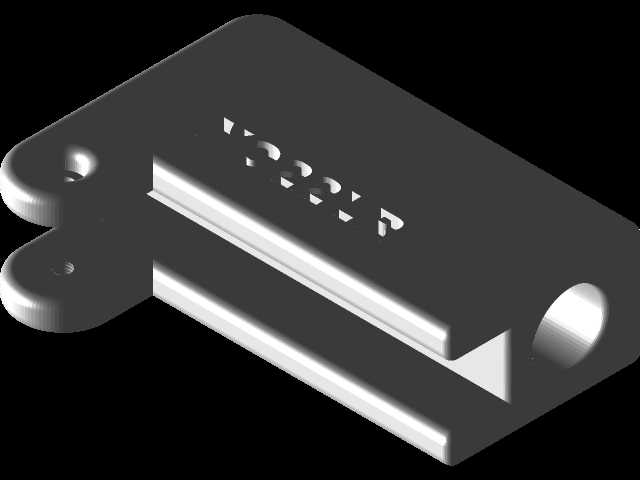

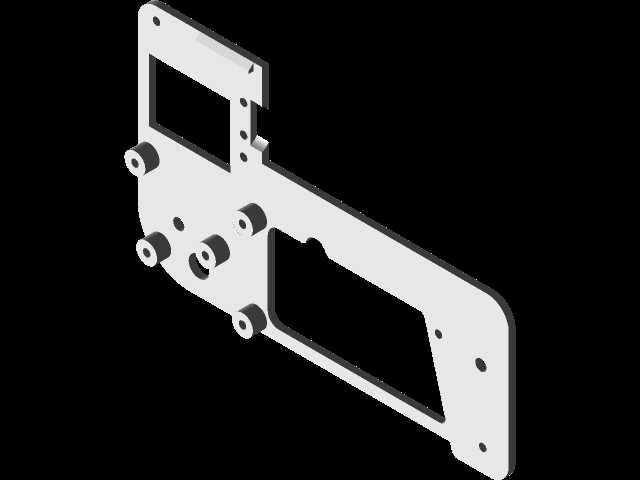

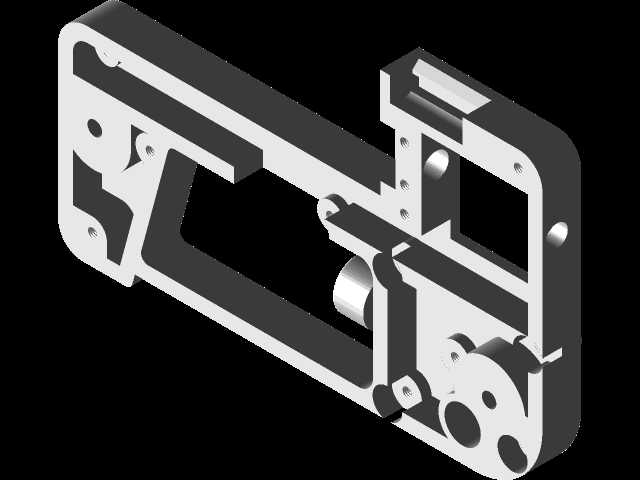

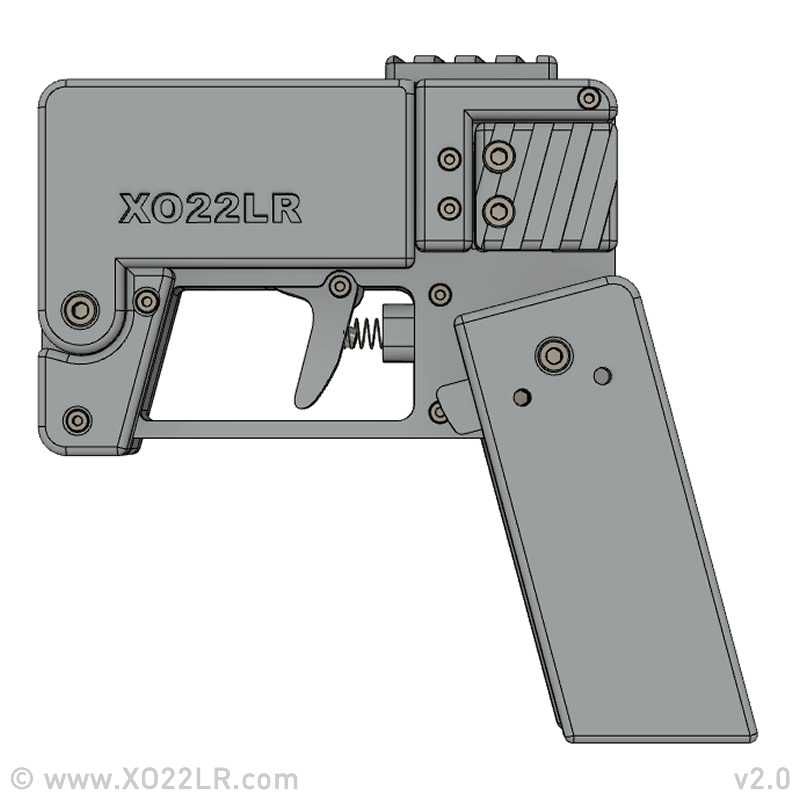

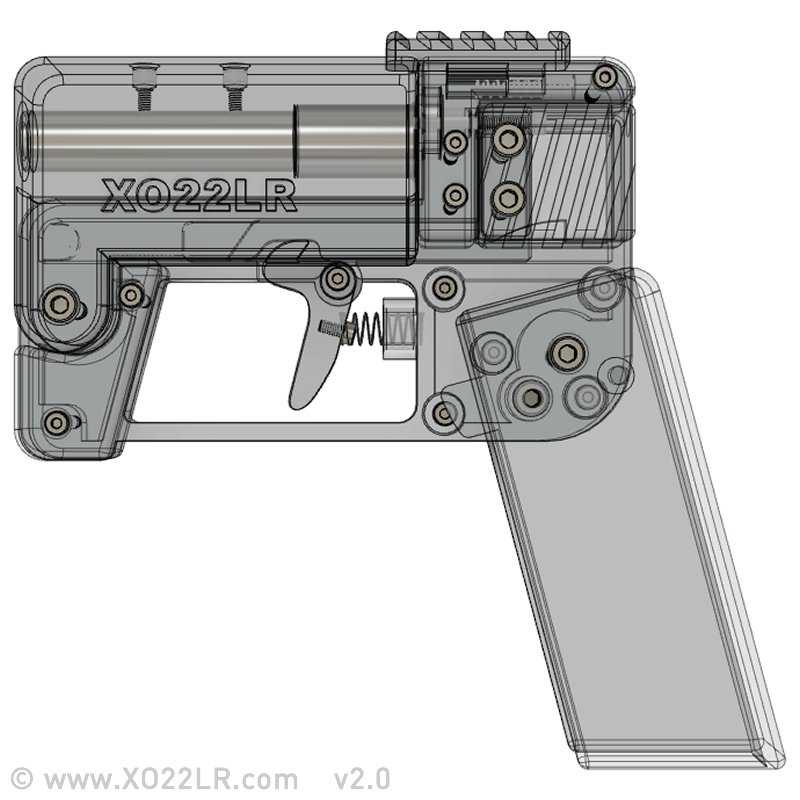

　　该结构为紧凑型折叠发射装置，整体采用一体化机匣加折叠握把的布局设计，核心发射组件集成在矩形机匣内部，扳机区域做镂空处理，既减轻整体重量，又能直观观察扳机与弹簧的联动状态，方便调试与故障排查。机匣表面蚀刻有型号标识，侧面通过多组定位销完成扳机、阻铁等内部零件的轴接固定，销孔位置经过同轴度校验，保证扳机扣动时的行程顺滑无卡滞，弹簧选用标准圆柱螺旋压缩弹簧，预压行程经过测算，既保证扳机复位的力度适中，又不会出现扣力过大影响操作手感的问题。折叠握把通过铰接结构与机匣下部连接，非使用状态下可向上翻折贴合机匣侧面，大幅缩小整体收纳尺寸，握把展开后通过侧面的定位凸台与机匣限位面贴合，保证握持时的结构刚性，不会出现晃动松脱的情况，

　　握把表面做平整化处理，无多余凸起，符合便携收纳的设计需求。从应用场景来看，这类紧凑型折叠发射结构可用于民用休闲射击、户外信号发射等场景，折叠后的尺寸可轻松放入随身包袋，不会占用过多收纳空间，整体结构无多余外露零件，所有运动部件都做了圆角处理，避免携带时勾挂衣物。设计过程中优先考虑零件的加工工艺性，机匣主体采用板材铣削加工即可成型，不需要复杂的五轴加工工序，所有销孔均为标准直径，可直接选用标准圆柱销完成装配，降低生产加工的成本与装配难度。安装边界方面，折叠状态下整体轮廓规整，无突出的尖锐结构，展开后握把与机匣呈垂直握持角度，符合人体工程学的握持姿态，扳机位置对应食指自然放置的区域，不需要刻意调整手型即可完成扣动操作。

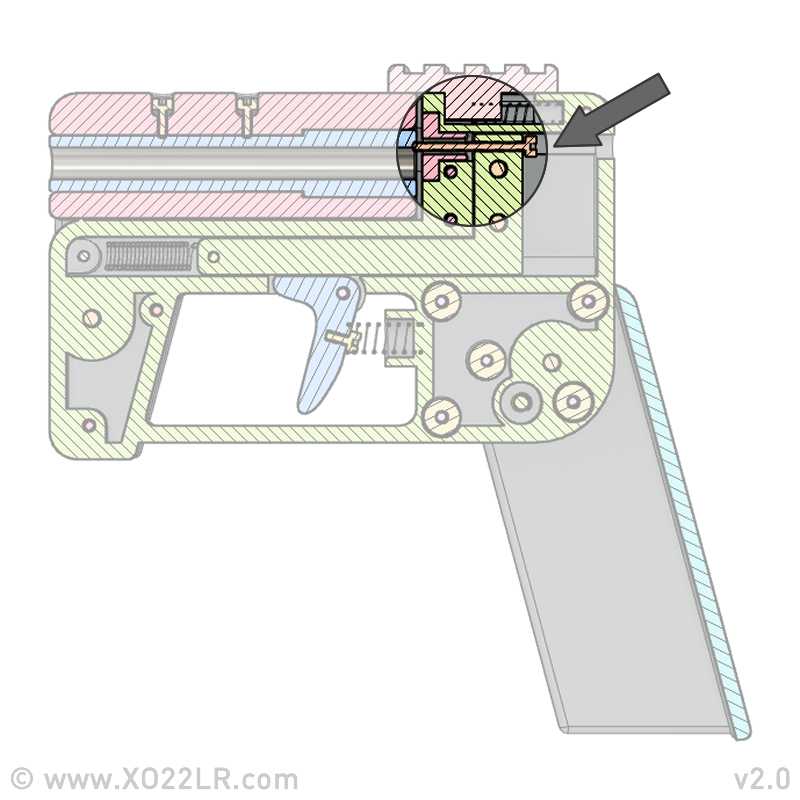

　　结构上还预留了顶部附件安装位，可根据使用需求加装小型瞄准配件，安装位的槽位尺寸符合通用附件的安装标准，不需要额外改装即可适配市面常见的小型瞄准装置。内部的击发传动路径做了最短化设计，减少传动环节的能量损耗，保证击发动作的可靠性，每个铰接位置都预留了合理的装配间隙，既保证零件转动灵活，又不会出现间隙过大导致的结构晃动问题。
