多规格XOAR剖面航模螺旋桨结构设计

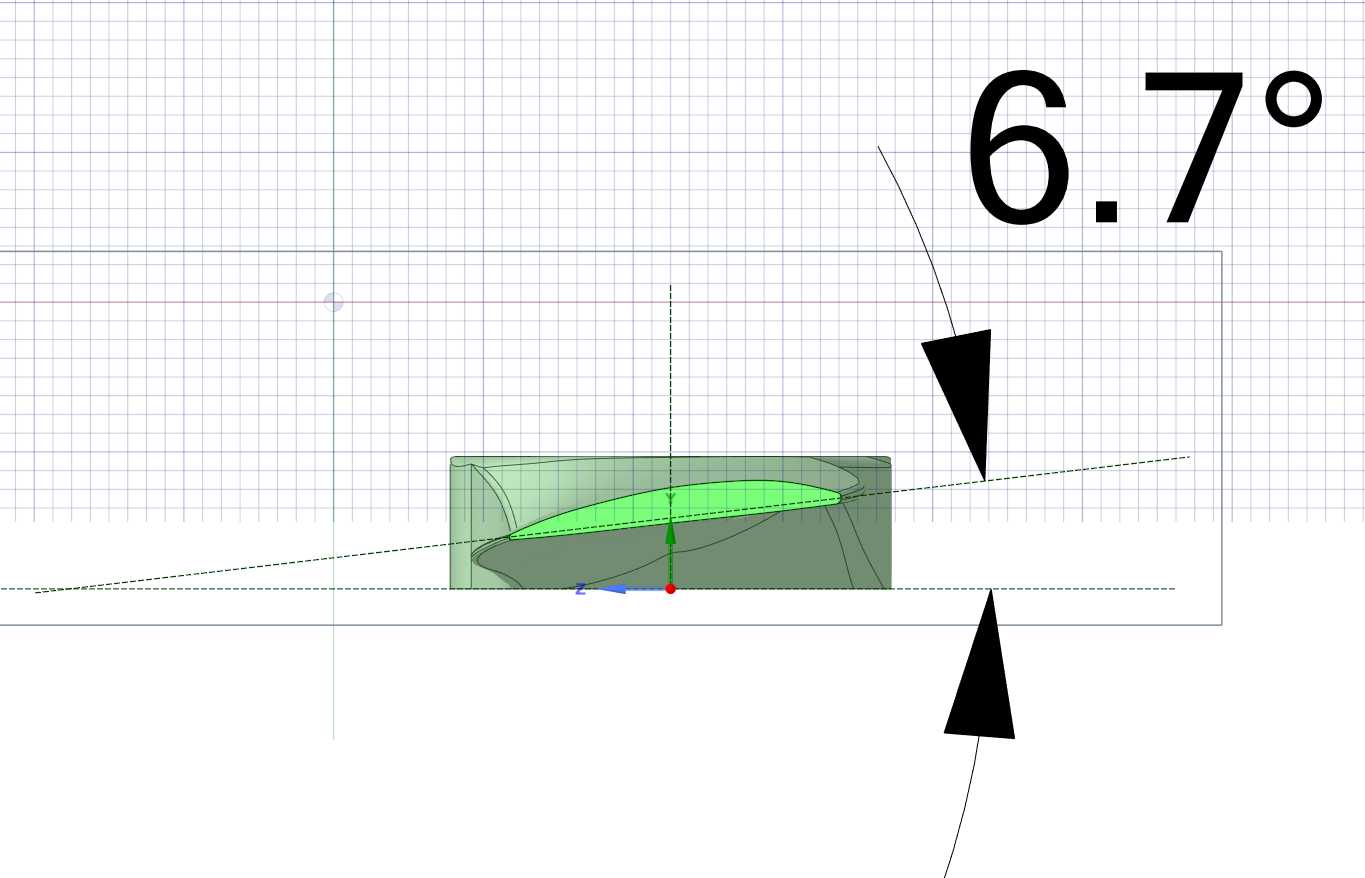

　　这类螺旋桨主要适配固定翼航模、小型无人机动力系统，作为动力输出的核心气动部件，直接决定整机的推力输出效率、飞行续航表现与动平衡稳定性，在航模竞技、航拍作业、小型试验飞行器研发场景中应用广泛。设计阶段以XOAR成熟翼型剖面为基础，针对不同直径规格做了针对性的翼型角度与弦长缩放调整，没有采用统一的翼型角度套用方案，避免大直径桨叶因节距匹配不合理出现推力损失或电机负载过载的问题。不同规格的桨叶在0.75倍半径位置设置了差异化的翼型安装角：30英寸规格对应9.6度安装角，32英寸规格对应7.5度安装角，24x8规格在75%半径处的俯仰角设为8.06度，36x10规格在3/4半径处的有效角度为6.7度，40英寸规格同位置角度为13.14度，

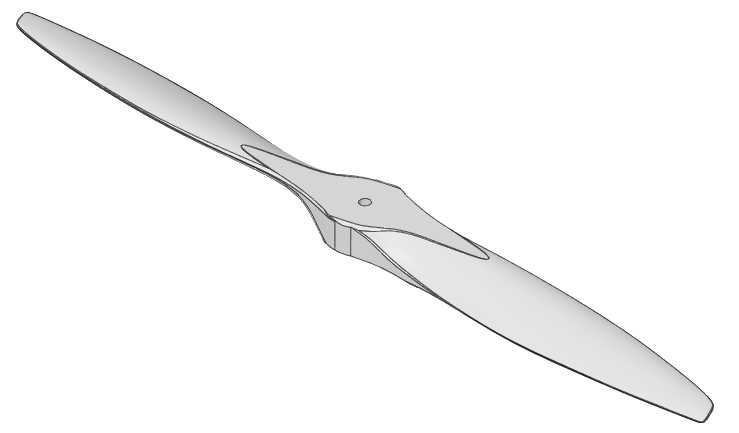

　　47英寸规格对应角度约11.24度。这种差异化角度设置是考虑到不同直径下，桨叶旋转时的线速度差异明显，小直径桨叶线速度偏低，需要更大的安装角保证推力输出，大直径桨叶线速度更高，适当降低安装角可减少空气阻力，避免电机工作电流超出额定范围。桨叶中部的安装座做了加厚过渡处理，中心设置标准安装孔位，可适配市面上主流的航模电机输出轴安装尺寸，安装边界预留了足够的锁紧垫片接触面积，避免高速旋转时出现桨叶打滑、安装孔开裂的问题。桨叶外形采用流线型收窄设计，从根部到叶尖弦长逐步减小，叶尖做了切尖处理，可降低旋转时的翼尖涡流损耗，同时减少高速旋转下的气动噪音。两叶对称的结构设计经过动平衡校核，重心落在旋转中心轴线上，避免高速旋转时产生异常振动，

　　影响飞行稳定性。针对大直径规格的桨叶，根部与安装座的衔接位置做了圆弧过渡强化，抵消大拉力输出时的根部弯曲应力，避免长时间大负载工况下出现桨根断裂的风险。不同规格的桨叶可匹配不同KV值的动力电机，小规格桨适配高KV值高速电机，大规格桨适配低KV值大扭矩电机，选型时可根据飞行器起飞重量、预期飞行速度匹配对应规格，无需额外修改桨叶安装结构，直接替换即可完成动力系统适配。
