方形安装座动圈式扬声器结构设计

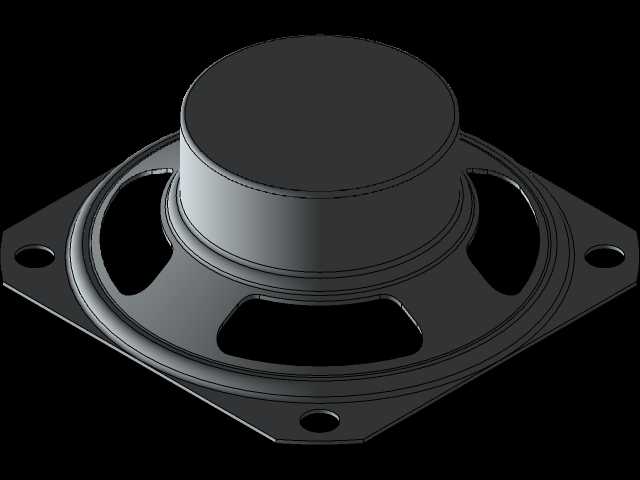

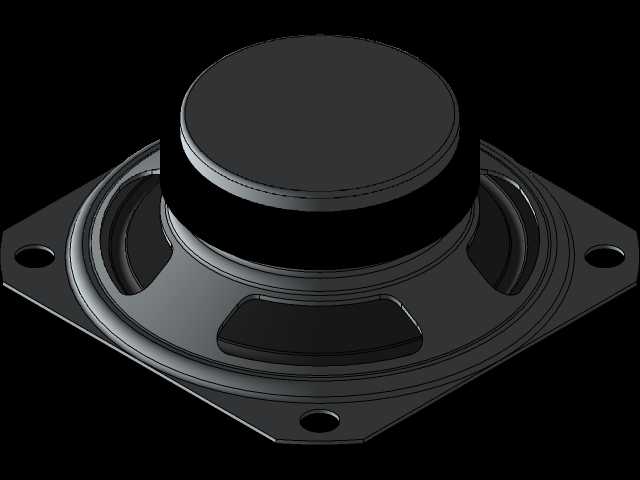

　　这款方形安装结构的动圈式发声器件，常被应用在桌面音频设备、工业提示音终端、车载内嵌音响、小型扩音模组等场景中，核心作用是将传输过来的电信号转换为可传播的机械振动，推动周边空气形成对应频率的声波，完成电声转换的核心功能。从结构设计逻辑来看，整体采用锥盆配合定心支片的经典动圈架构，磁路部分做了封闭式后盖设计，既可以减少磁隙积尘影响振动灵敏度，也能避免背面声波反向衍射造成的声短路问题，提升中低频段的发声清晰度。安装边界采用四角带固定孔的方形法兰结构，安装孔位做了沉台设计，装配时螺丝头可以完全没入安装面，不会突出干涉周边的壳体结构，方形的安装基准边也方便产线装配时快速定位，不需要额外做对位治具，能有效提升组装效率。

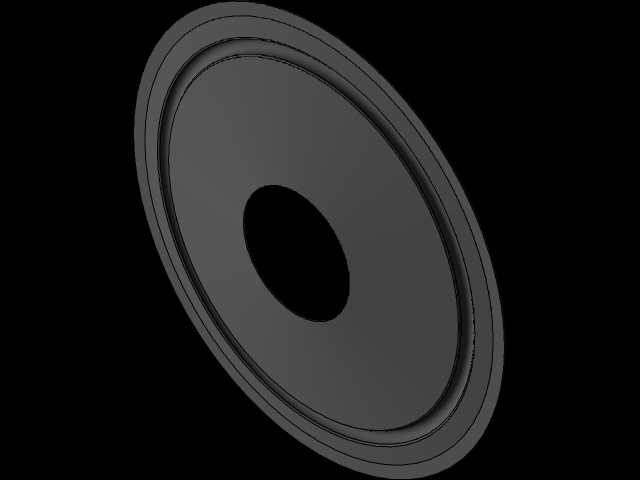

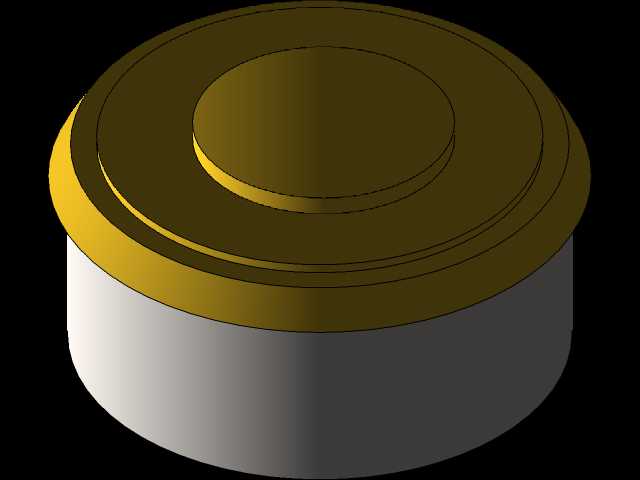

　　振膜折环采用对称式的凹陷加强筋设计，既可以保证振膜做轴向活塞运动时的顺性，也能抑制大振幅下的分割振动，减少失真情况的出现。盆架部分采用一体化冲压成型的结构，四个边角做了圆弧过渡处理，避免应力集中造成的结构断裂，同时在盆架侧面开设了多个对称的镂空窗口，既可以减轻整体重量，也能让磁路工作时产生的热量快速散出，避免长时间大功率工作下磁钢退磁、音圈过热烧毁的问题。设计过程中重点考量了安装适配性，方形法兰的对角安装孔距符合通用小尺寸喇叭的安装规范，可以直接替换同规格的老旧损坏器件，不需要重新在设备壳体上开孔改模。磁路部分采用外磁式结构，磁钢被完全包裹在金属后盖内部，既可以屏蔽漏磁，避免对周边的电磁敏感元件造成干扰，也能提升磁隙内的磁场强度，

　　提升电声转换效率。音圈骨架采用耐高温的轻质材料，配合定心支片的径向定位，保证大动态振动下音圈不会蹭到磁隙内壁，延长器件的使用寿命。接线端从盆架侧面引出，预留了足够的焊线长度，方便装配时直接焊接到设备的PCB板或者接线端子上，不需要额外延长线材。整体外形的轴向高度控制紧凑，适合内嵌安装在厚度有限的设备壳体内部，不会占用过多的内部结构空间，给设备内的其他电路板、电池等组件留出足够的排布空间。
