五叶结构动力传动转子设计

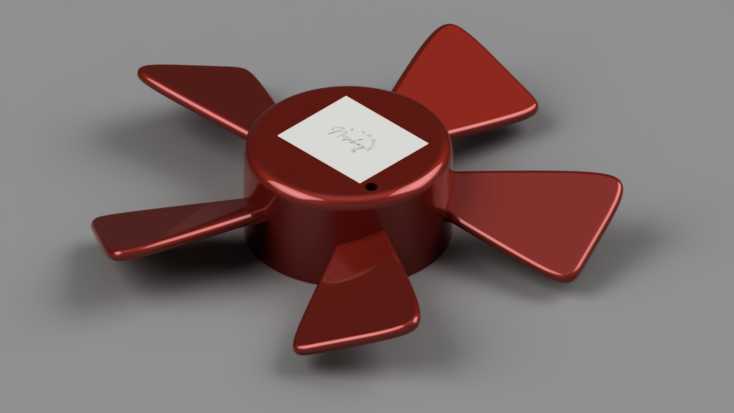

　　这款五叶转子的结构设计，核心围绕小空间内的流体推动效率做平衡，日常在小型散热风道、桌面通风设备、微型流体搅拌场景中都能见到同类结构的应用，区别于常规三叶、四叶转子，五片叶片的排布能在相同转速下降低单叶负载，减少转动过程中的气流脉动，让运行过程更平稳，降低高频振动带来的连接位松动风险。从结构设计逻辑来看，中心轮毂做了加厚圆柱设计，中心预留的小孔为轴系安装定位孔，可直接匹配对应直径的电机输出轴，安装时轴端插入孔位后通过顶丝锁紧即可完成固定，不需要额外做复杂的转接结构，轮毂与叶片的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中，长期高速转动下不会出现叶片根部断裂的问题。叶片采用对称式梯形截面设计，叶根位置厚度大于叶尖，

　　从轮毂向外延伸的过程中叶片厚度逐步收窄，既保证了叶片整体的结构强度，又能降低叶尖位置的转动惯量，减少电机启动瞬间的负载冲击，五片叶片沿轮毂周向做等角度均匀排布，相邻叶片夹角为72度，转动时的动平衡更容易校准，不需要额外做过多的配重调整就能满足常规转速下的平稳运行要求。安装边界方面，轮毂的外径尺寸适配常规小型300系、500系电机的端盖尺寸，叶片旋转形成的外圆直径控制在小尺寸风道的适配范围内，安装后叶片边缘和风道内壁的间隙保持在合理区间，既不会因为间隙过大产生气流回流损失，也不会因为间隙过小出现转动擦碰的问题。这类转子结构除了用在空气推动场景，调整叶片的曲面角度后也可适配小型水体搅拌、低粘度流体输送的场景，叶片表面做光滑过渡处理，

　　流体经过叶片表面时的阻力更小，能量转换效率更高，日常做同类结构设计时，可根据实际应用的转速要求调整叶片的厚度和倾斜角度，高转速场景下可适当增加叶根位置的厚度，低转速大流量场景下可加大叶片的倾斜角度提升流体推动量，整个结构没有复杂的异形曲面，常规的注塑、机加工工艺都能完成生产，不需要特殊的工装夹具，量产的工艺适配性较强。
