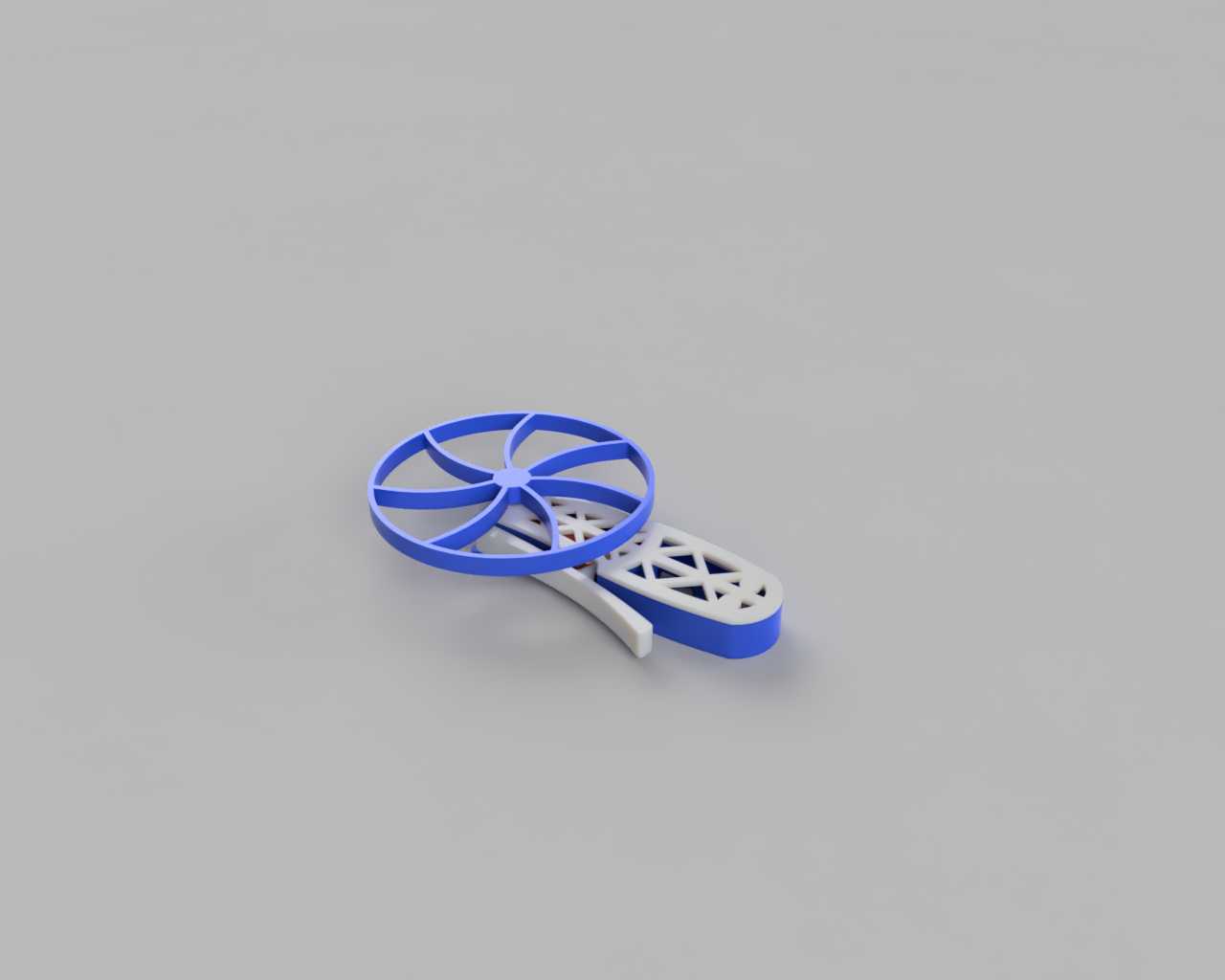

3D打印挤压风扇

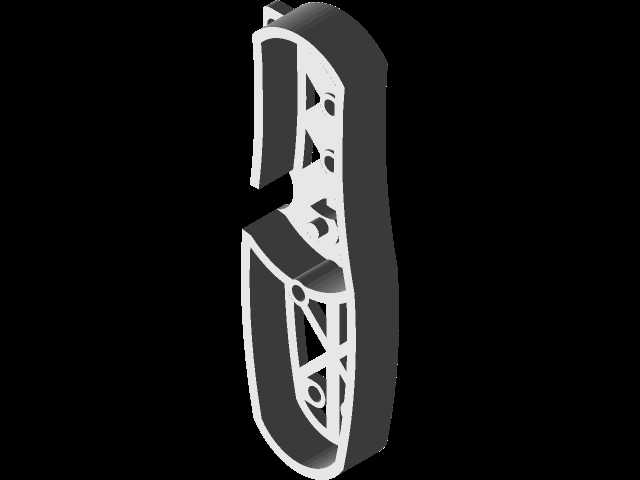

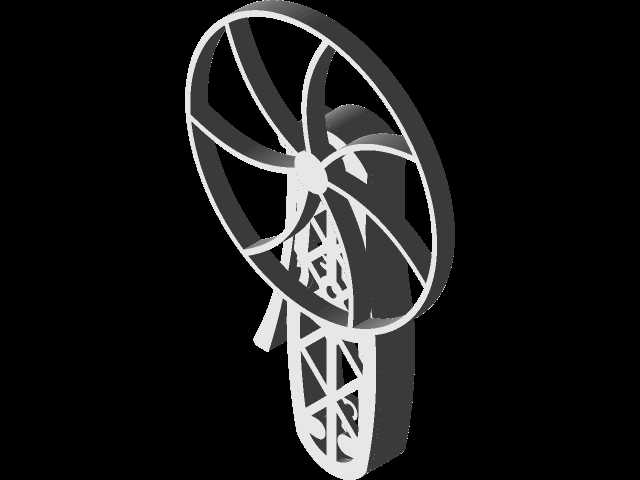

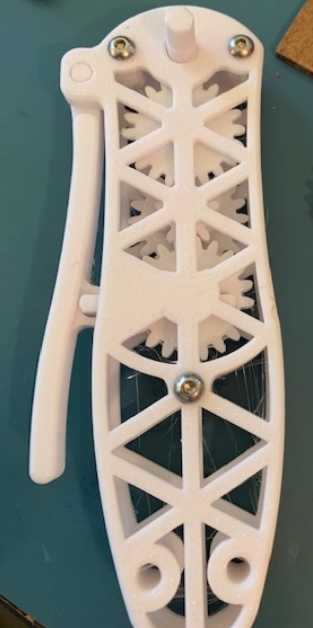

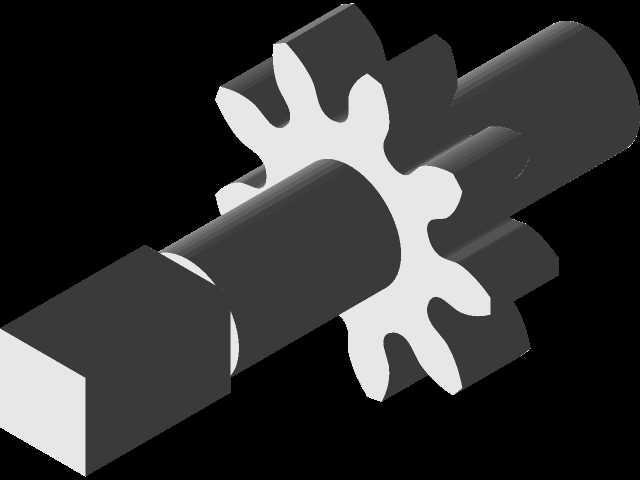

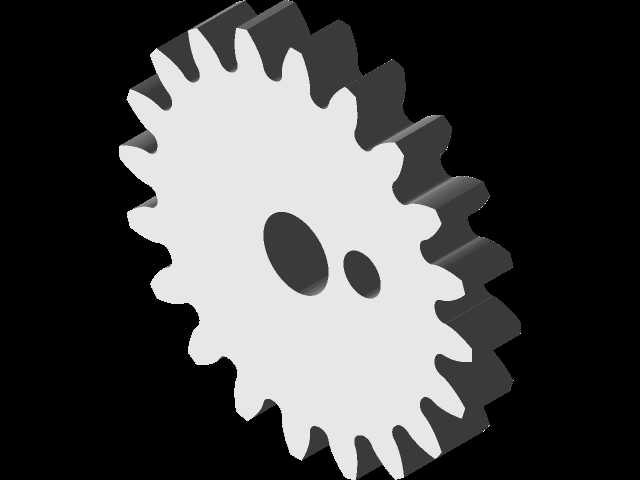

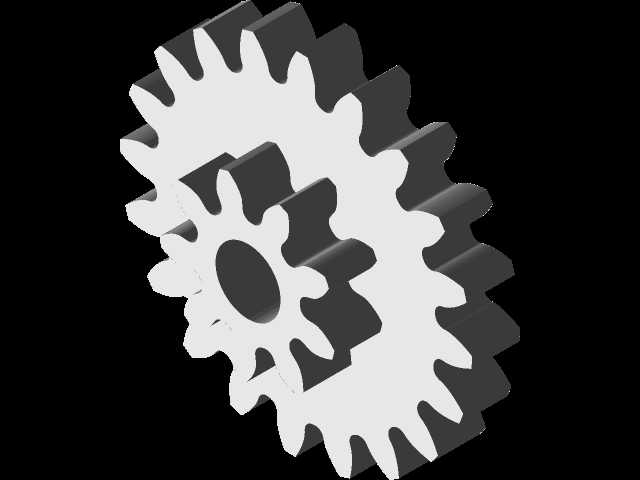

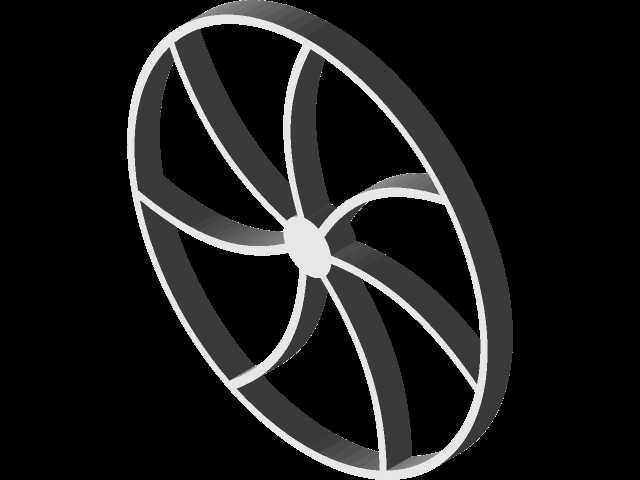

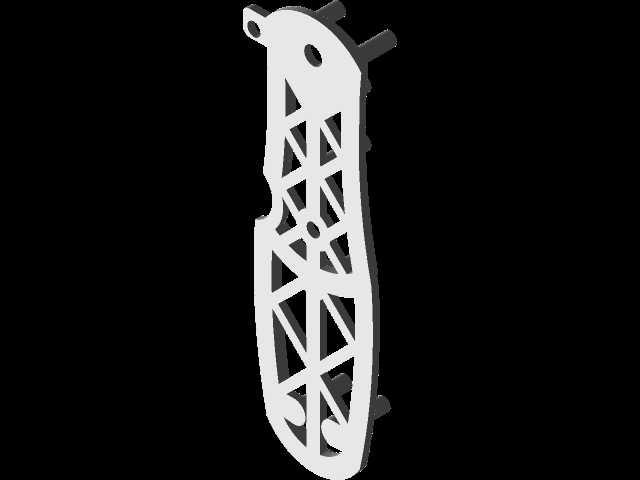

三维建模&；打印最终项目Popescu Andrei George，Unibuc，FM对于我的最终项目，我决定制作一个挤压风扇，这是我在Thingiverse上发现的一个友好而有用的机制，最初的创建者是GeorgeZLS，同时我从纽约科技探索公司的YouTube视频中获得了一个参考，我将在下面链接。该模型是在Fusion 360中创建的。我的风扇是在炎热的日子里使用的，它是手动启动的，所以不需要电机或电力。工作机制非常简单，用户挤压处理器，产生机械动力，动力通过曲柄传递到CrankGear，从那里另外两个齿轮（BigGear1和BigGear2）将动力传递到与风扇相连的FanGear，使其旋转。我创建模型的目的是进行3d打印。模型的尺寸（137x150x35（mm））使该项目易于打印和实用。我的模型不需要任何螺丝或胶水，模型已经有了将一个零件与另一个零件结合的方法。对于打印，我认为你可以使用PLA或ABS。我建议使用ABS，因为ABS的强度高于较弱的PLS，这会在一段时间内影响机制。组件：HolderCoverHandlerRodCrankCrankGearBigGear1BigGear2FanGearFan对于关节，我总共使用了8个关节，主要用于使齿轮工作，通过使用运动链接，我使模型工作。您可以在主项目中找到显示项目工作的运动研究。文件：FullMechanism:挤压风扇f3d挤压风扇v11.stl组件：风扇.stlFanGear.stlHandler.stlHolder.stlRod.stl（用于将处理器绑定到支架和盖子）BigGear1.stlhttps://www.thingiverse.com/thing:4901910Youtube:https://www.youtube.com/watch?v=qKAFkh6Tdyc&t=267sAna Melite，3DMP课程和；LabsGrabcadFusion360普鲁萨切片机
