适配UR-05协作机器人的两自由度末端执行器

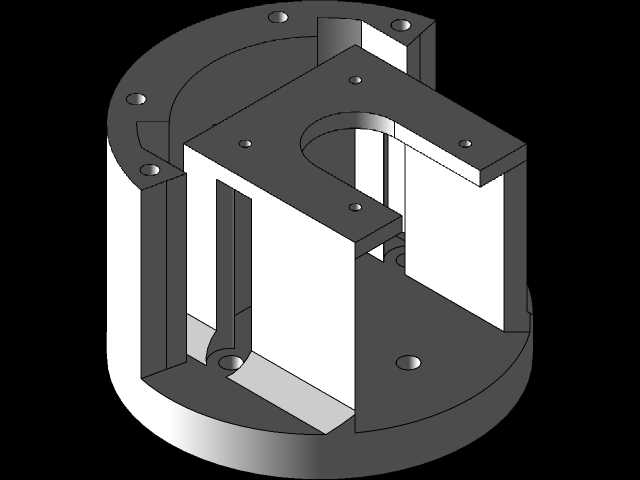

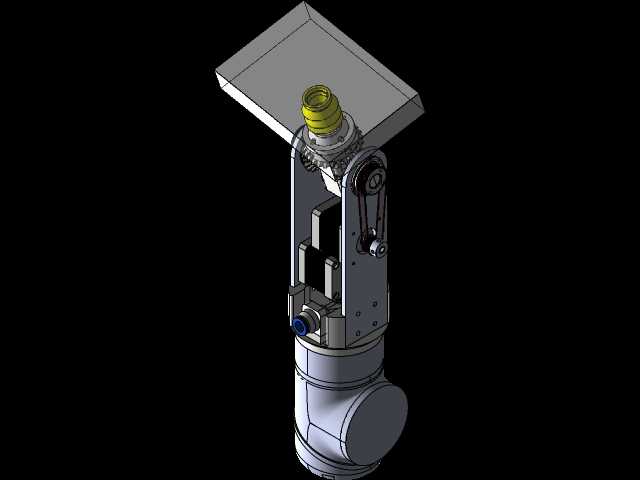

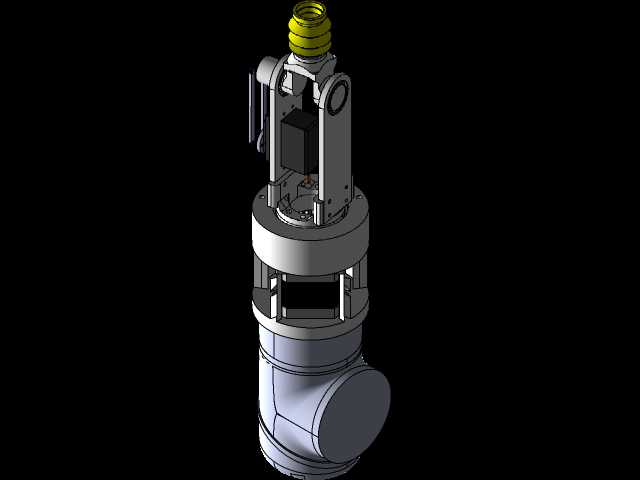

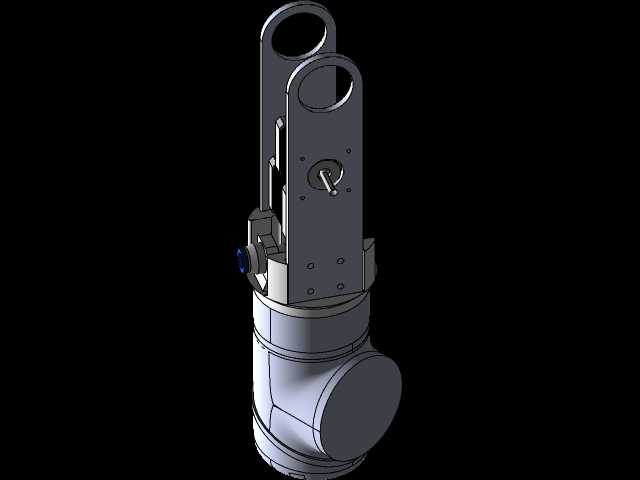

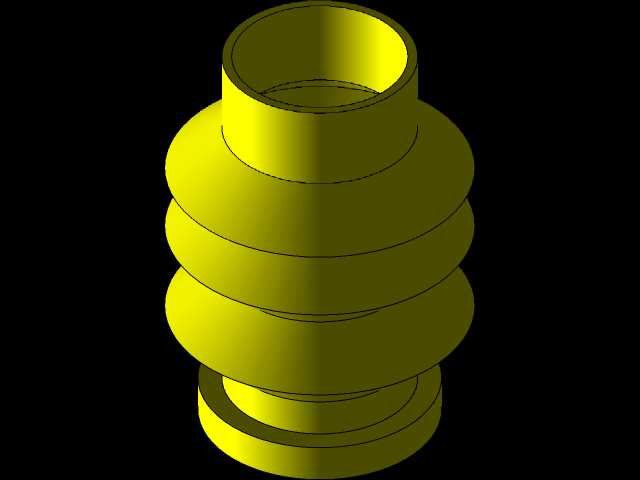

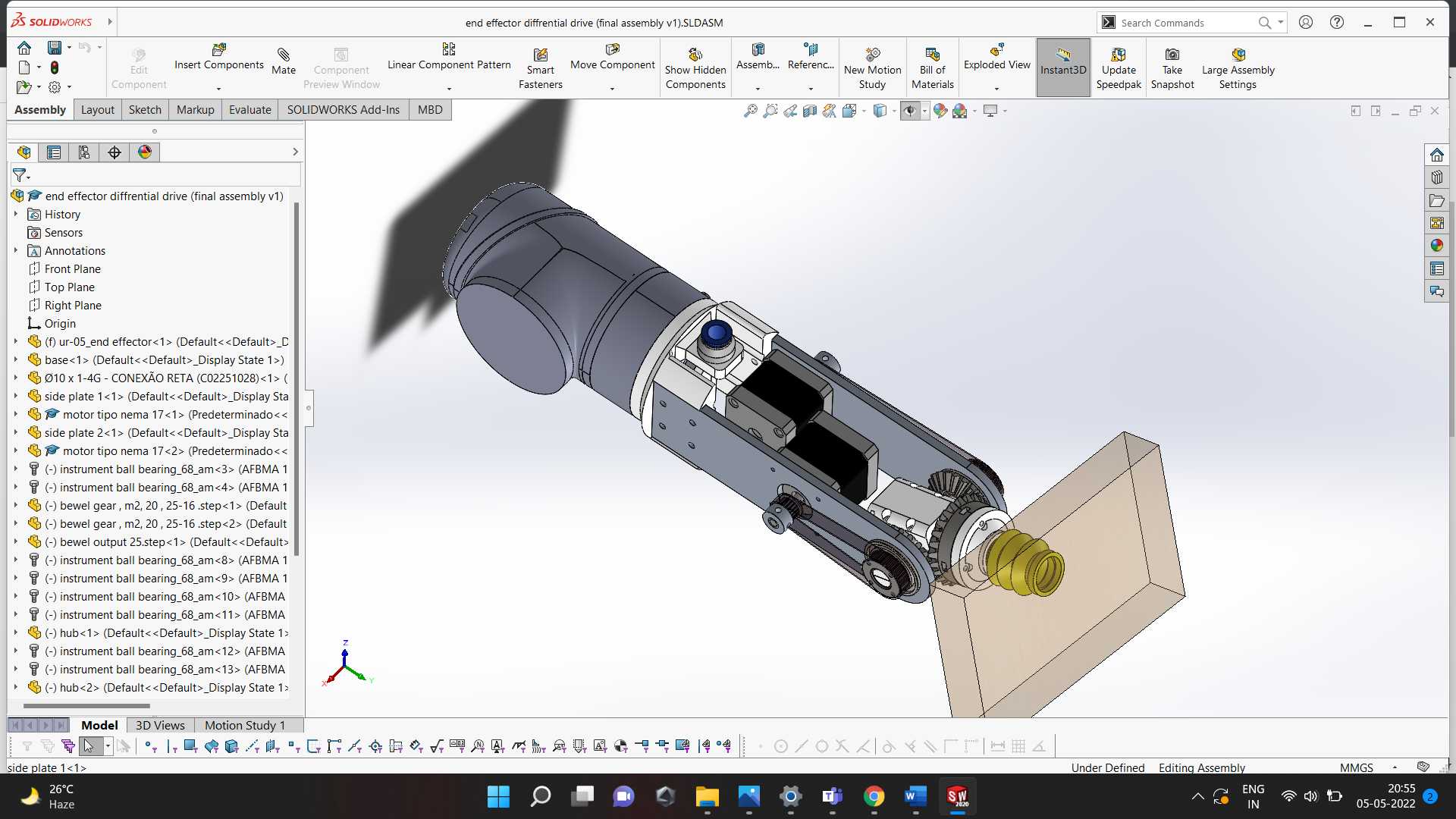

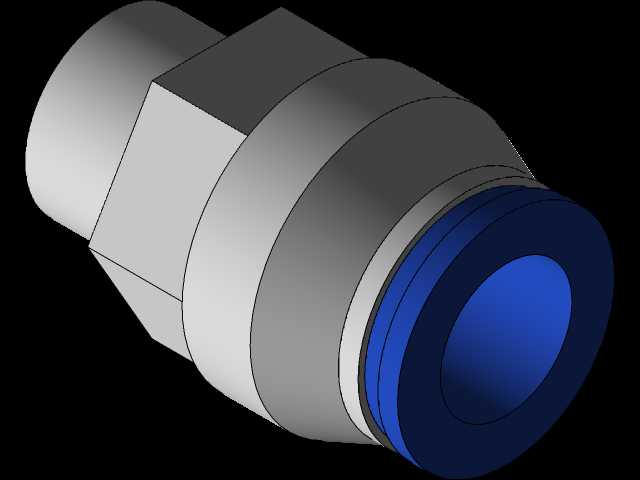

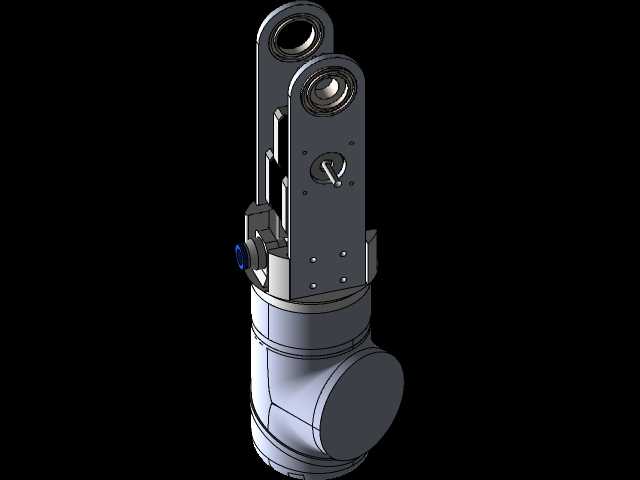

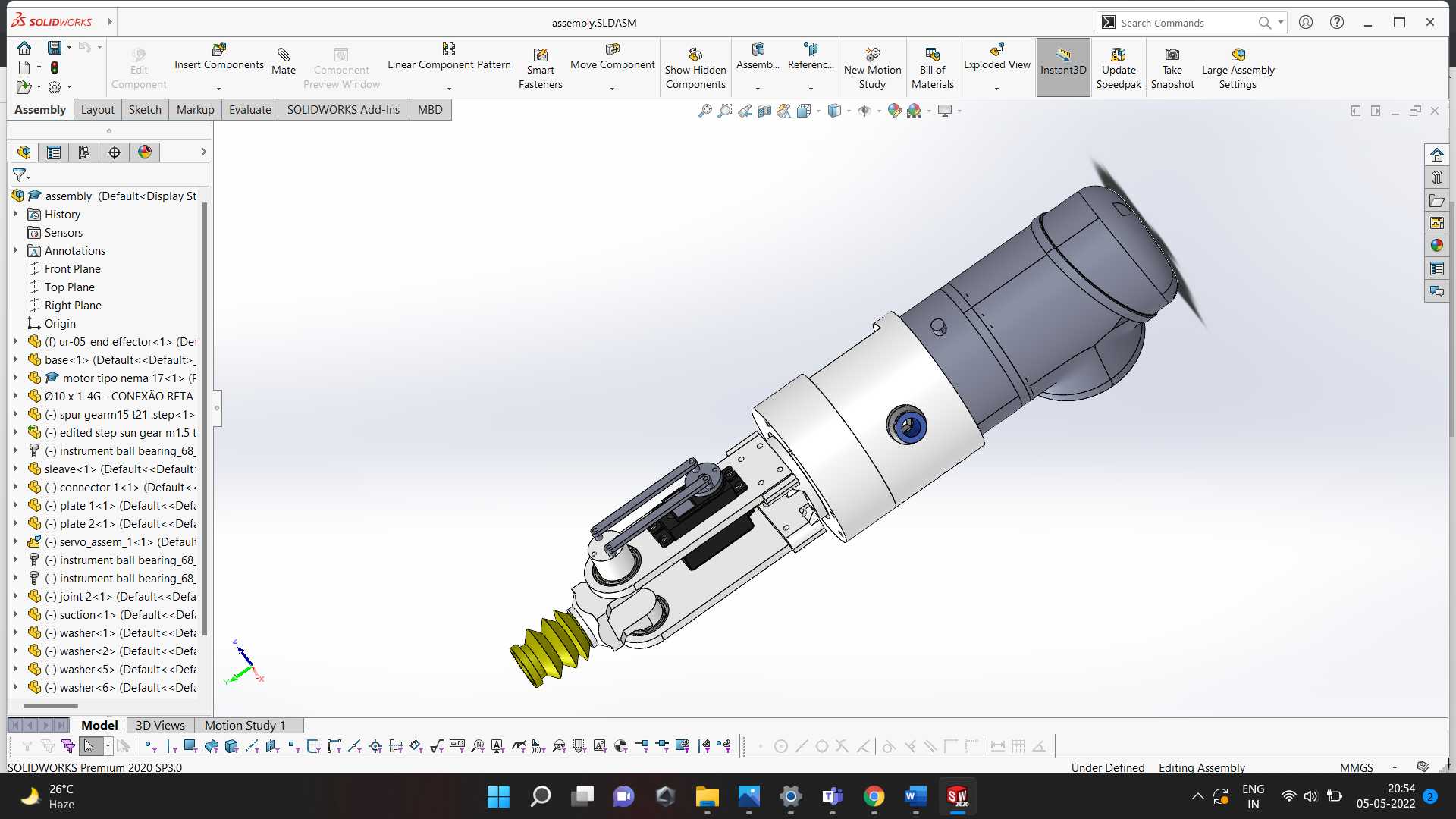

　　在3C电子小件分拣、精密零部件上下料、轻型装配工位的实际作业场景中，协作机器人的末端执行器直接决定了工位的适配性与作业精度，这款适配UR-05机型的两自由度末端执行器，正是针对小负载多姿态作业需求开发的执行端结构。从结构设计逻辑来看，整套执行器采用内置传动的布局思路，将驱动元件、同步带传动组、齿轮换向结构全部集成在筒状主体壳体内，没有外露的走线与传动部件，避免作业过程中与周边工装、待加工工件发生剐蹭干涉，同时也能适配洁净车间的防尘要求。执行器末端预留了标准的真空执行接口，可直接适配不同规格的真空吸盘，也可根据作业需求更换夹爪类执行元件，两个自由度分别实现执行端的摆角调整与自转动作，无需依赖机器人本体的大角度姿态调整，

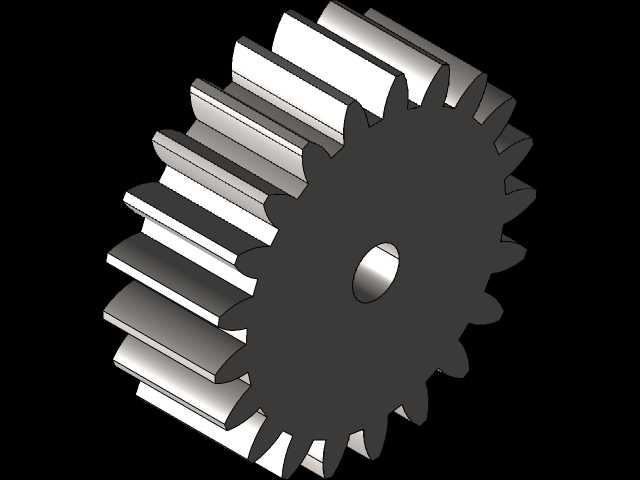

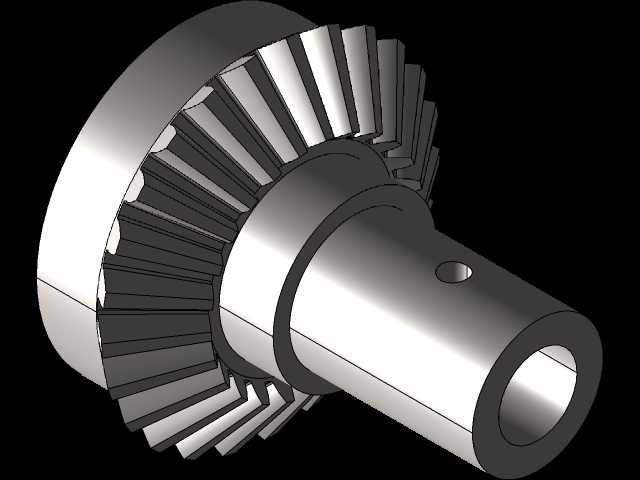

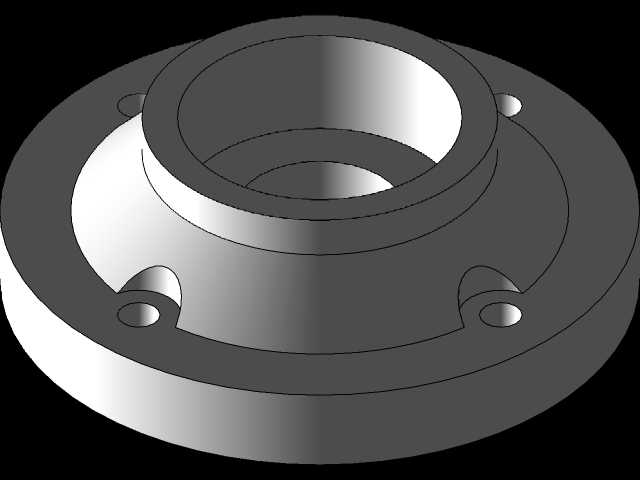

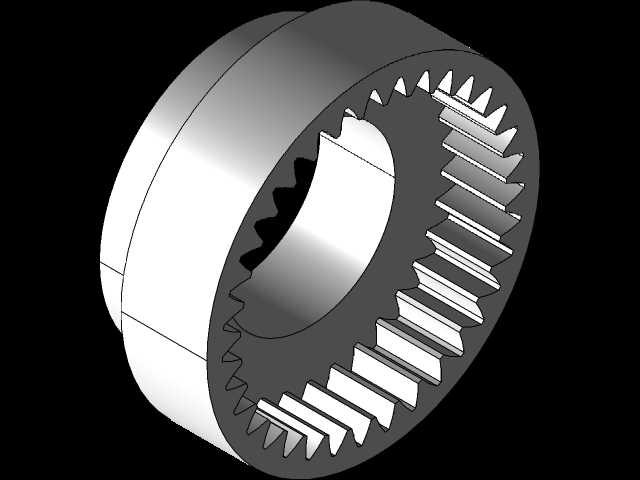

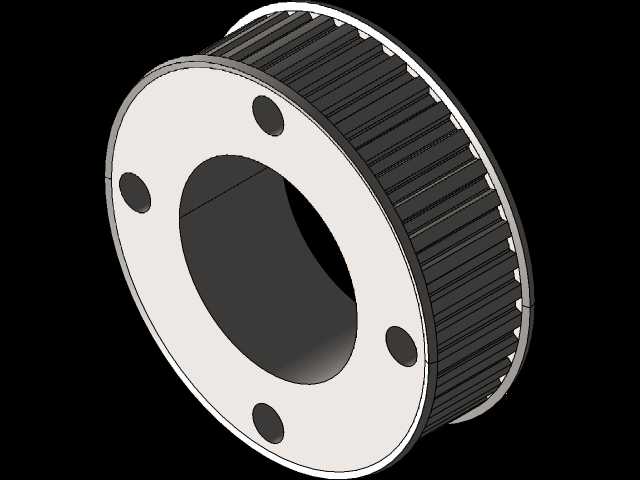

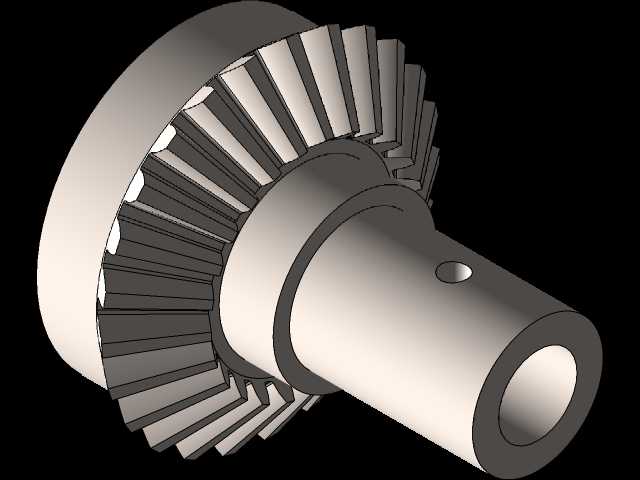

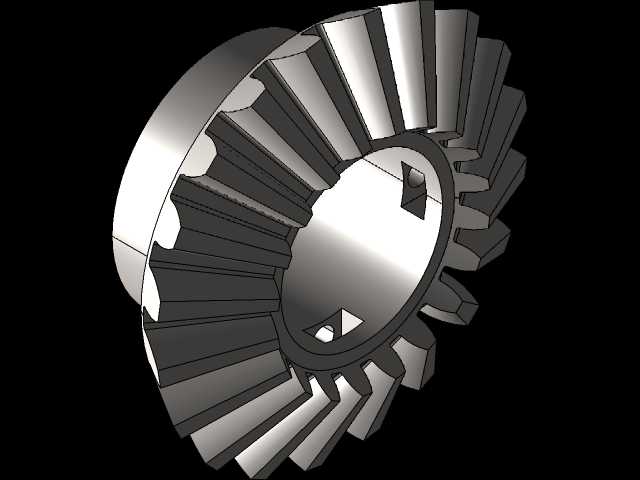

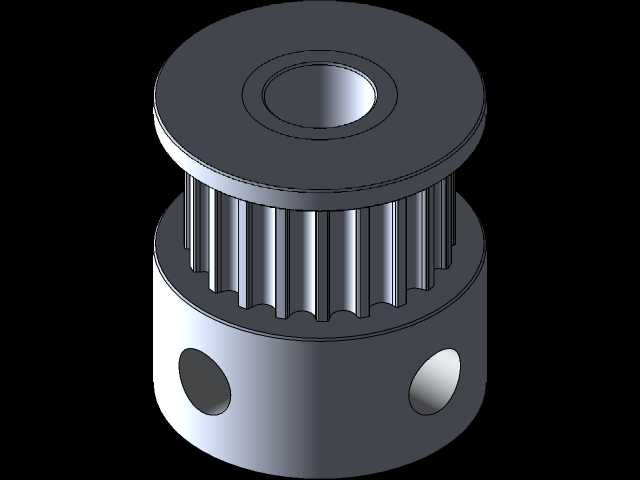

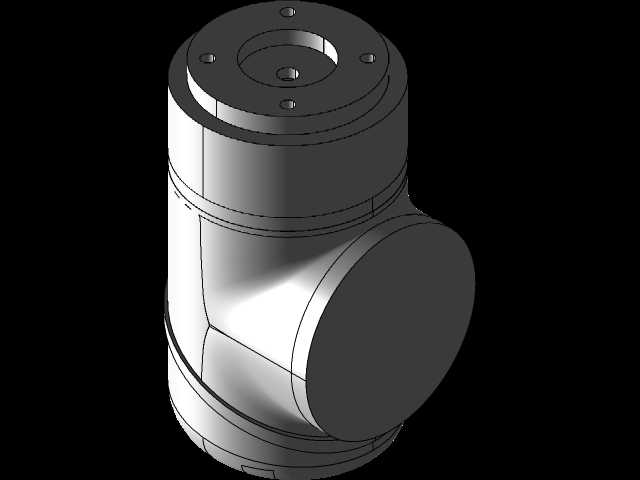

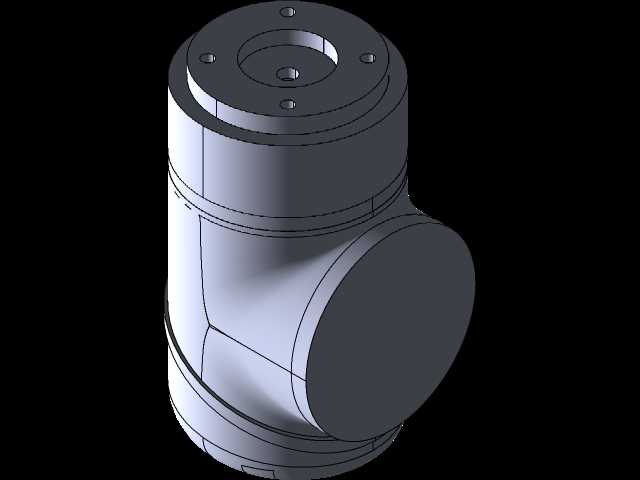

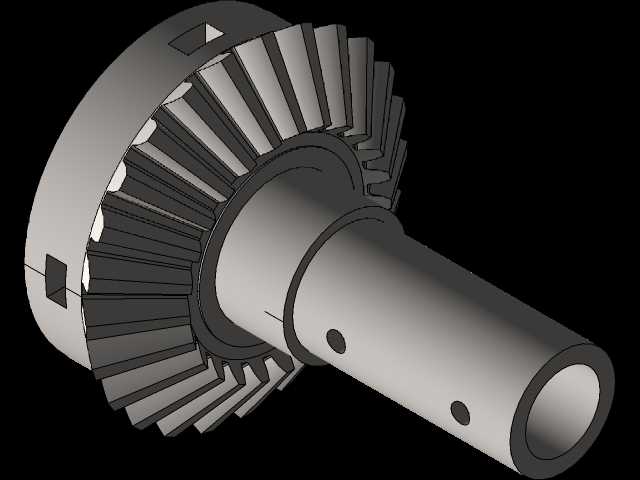

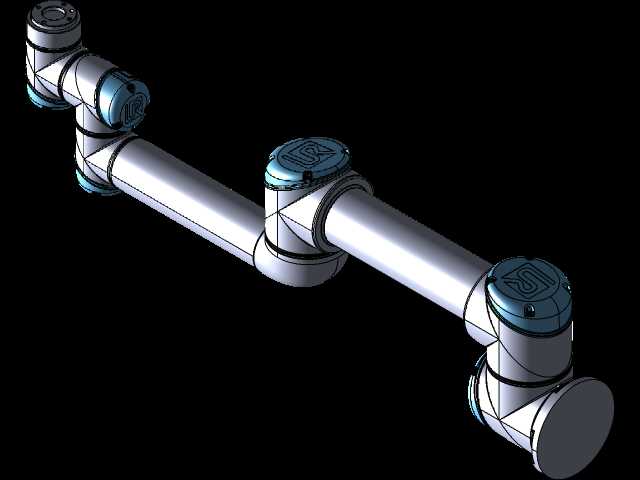

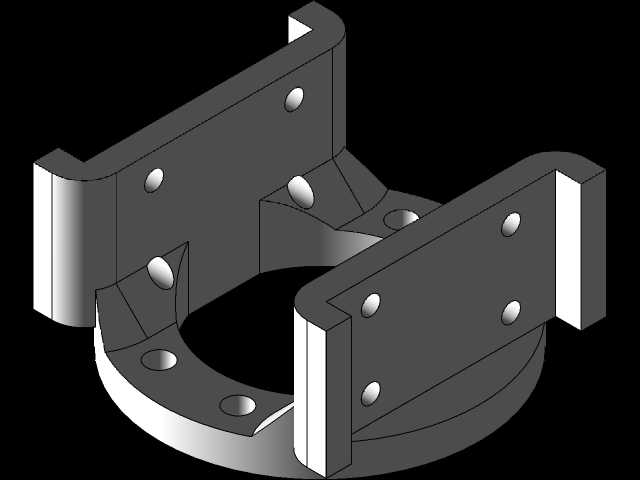

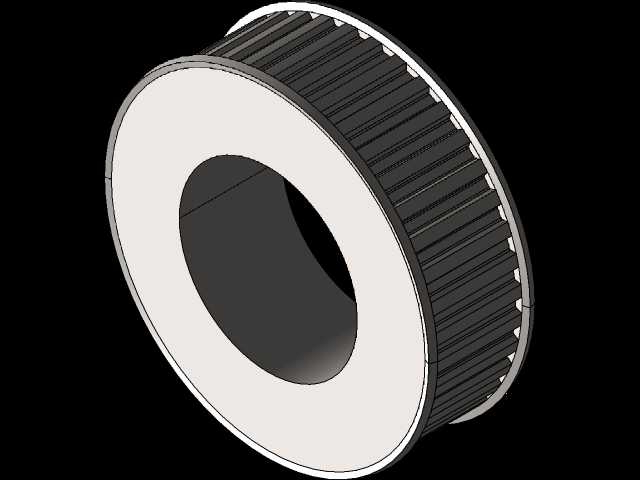

　　就能完成工件翻面、角度对位、贴合压装等复杂动作，能大幅缩减机器人的动作路径，提升单工位的作业节拍。在安装边界设计上，执行器与机器人法兰对接的位置采用UR系列标准的安装孔位布局，对接面的定位止口尺寸完全匹配UR-05的末端法兰规格，安装时无需额外制作转接法兰，直接通过螺栓锁紧即可完成装配，整套执行器的径向最大尺寸控制在80mm以内，轴向伸出长度控制在180mm区间，在狭窄的工装位内部作业时，不会因为执行器体积过大产生运动干涉。传动结构上采用同步带加直齿轮的二级传动方案，同步带传动环节可吸收驱动端的振动，避免启停冲击直接传递到末端执行端，齿轮换向环节采用小模数硬齿面齿轮，保证传动精度的同时兼顾负载能力，可承载最大3kg的作业负载，

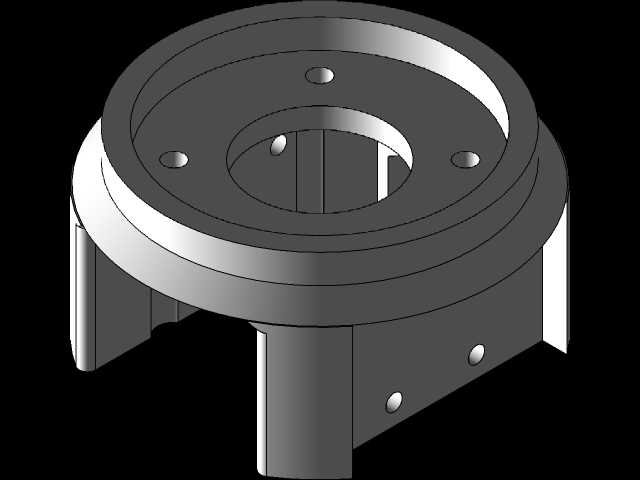

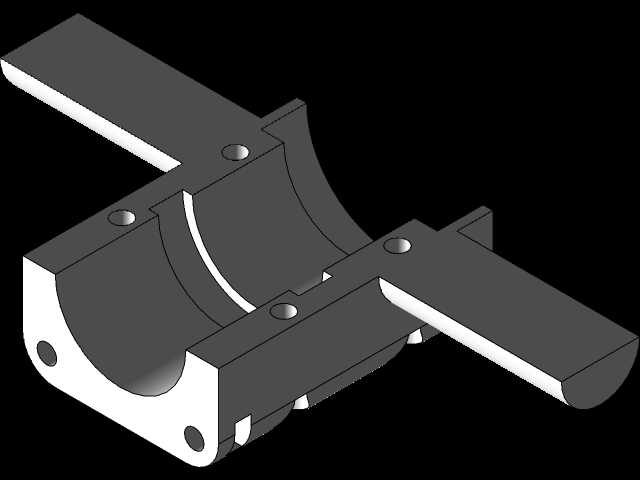

　　完全覆盖轻型装配、分拣、上下料工位的负载需求。壳体部分采用铝合金铣削加工成型，在保证结构刚性的前提下尽可能降低整体自重，避免给机器人末端带来过大的额外负载，影响机器人的动态响应性能。执行器内部预留了走线通道，真空管路与驱动线缆均可从壳体内部穿行至机器人法兰端，沿机器人本体走线槽排布，全程无外露管线，既提升了设备整体的整洁度，也避免管线在长期往复运动中出现磨损折断的问题。在实际工位适配中，这款执行器可直接替换UR-05机器人原有的单自由度执行端，无需修改机器人的安装基座位置，也无需调整周边工装的布局，就能实现多姿态作业功能，尤其适合在空间紧凑的桌面型装配工位、流水线分拣工位使用，两自由度的动作范围可覆盖±90度的摆角与360度连续自转，能满足绝大多数轻型作业的姿态调整需求。
