线性螺杆驱动自适应柔性机器人抓取机构

项目分类:工业机器人 发布时间:2024-03-12 ID:741028
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构
  • 线性螺杆驱动自适应柔性机器人抓取机构

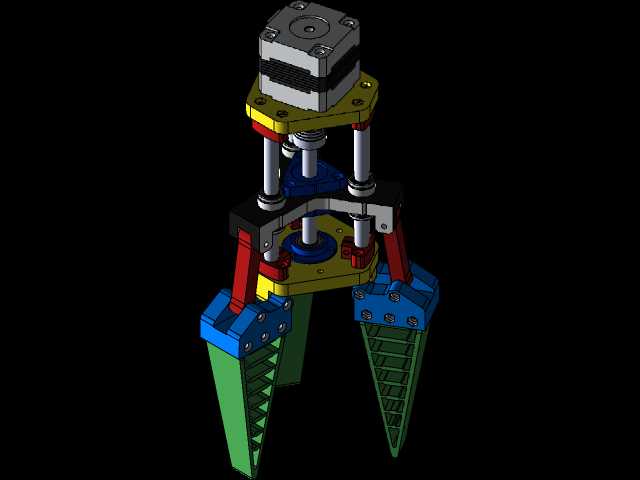

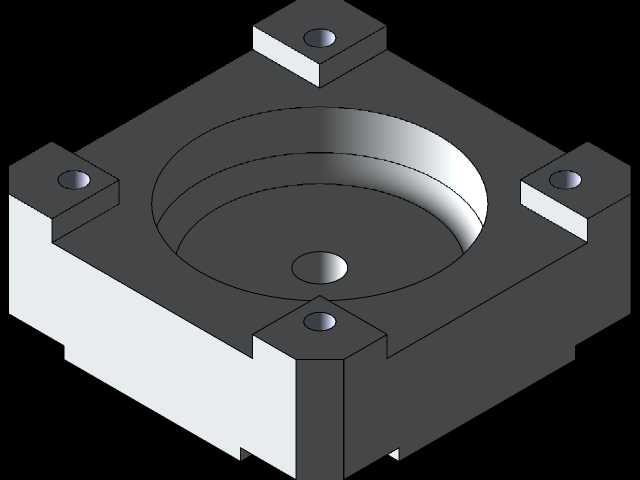

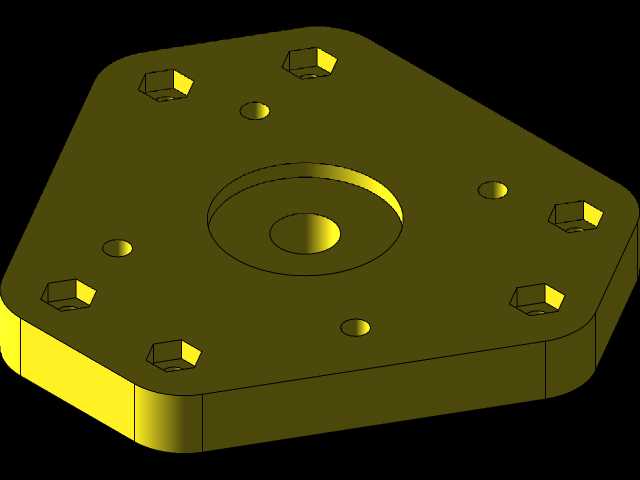

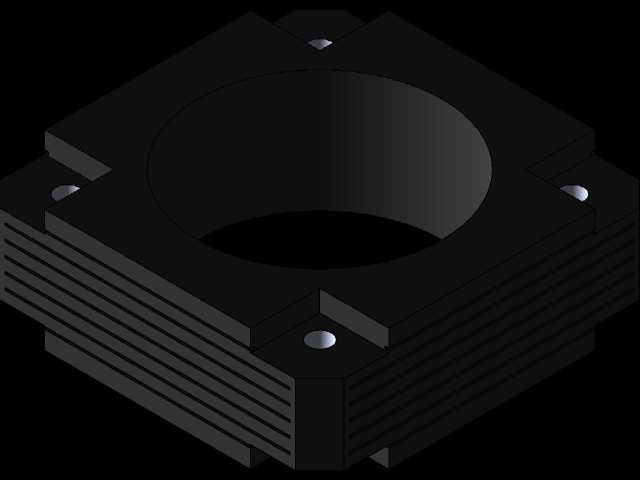

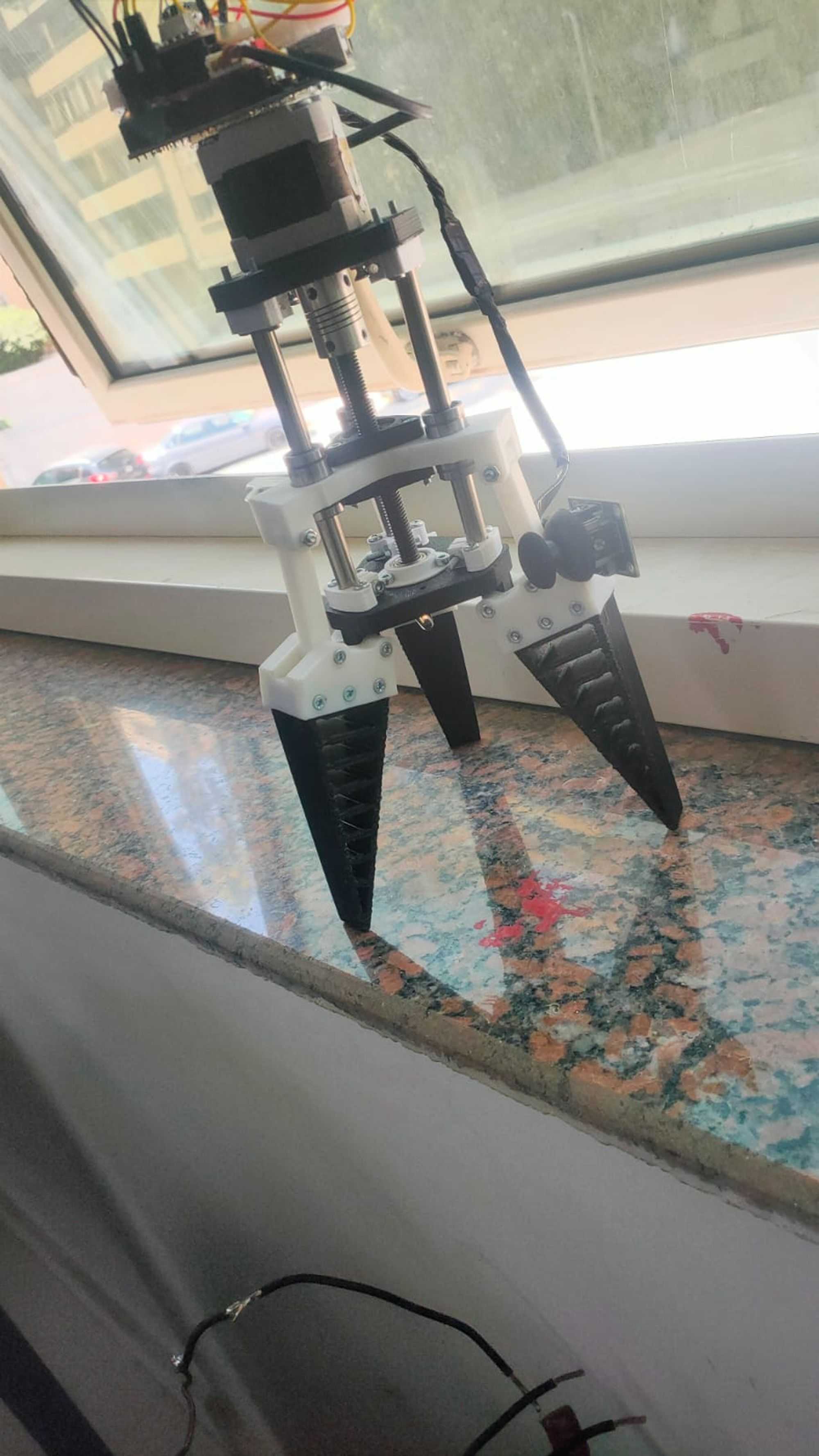

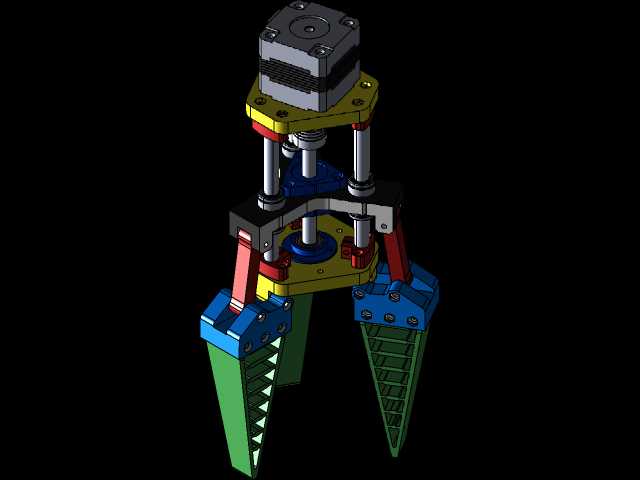

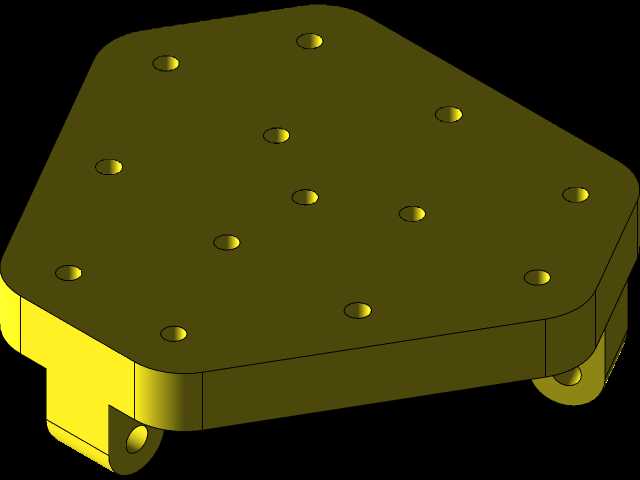

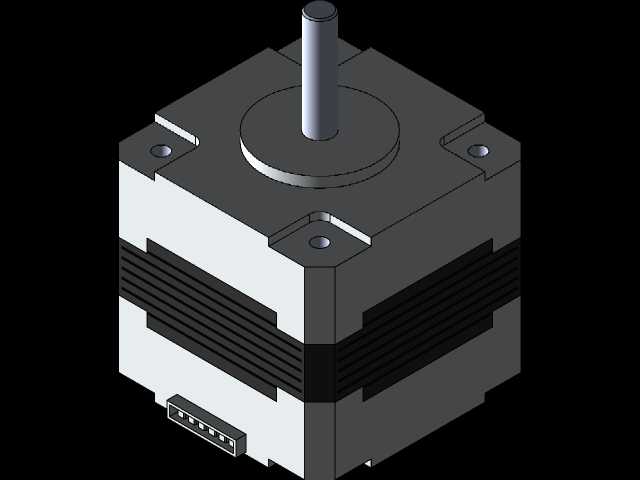

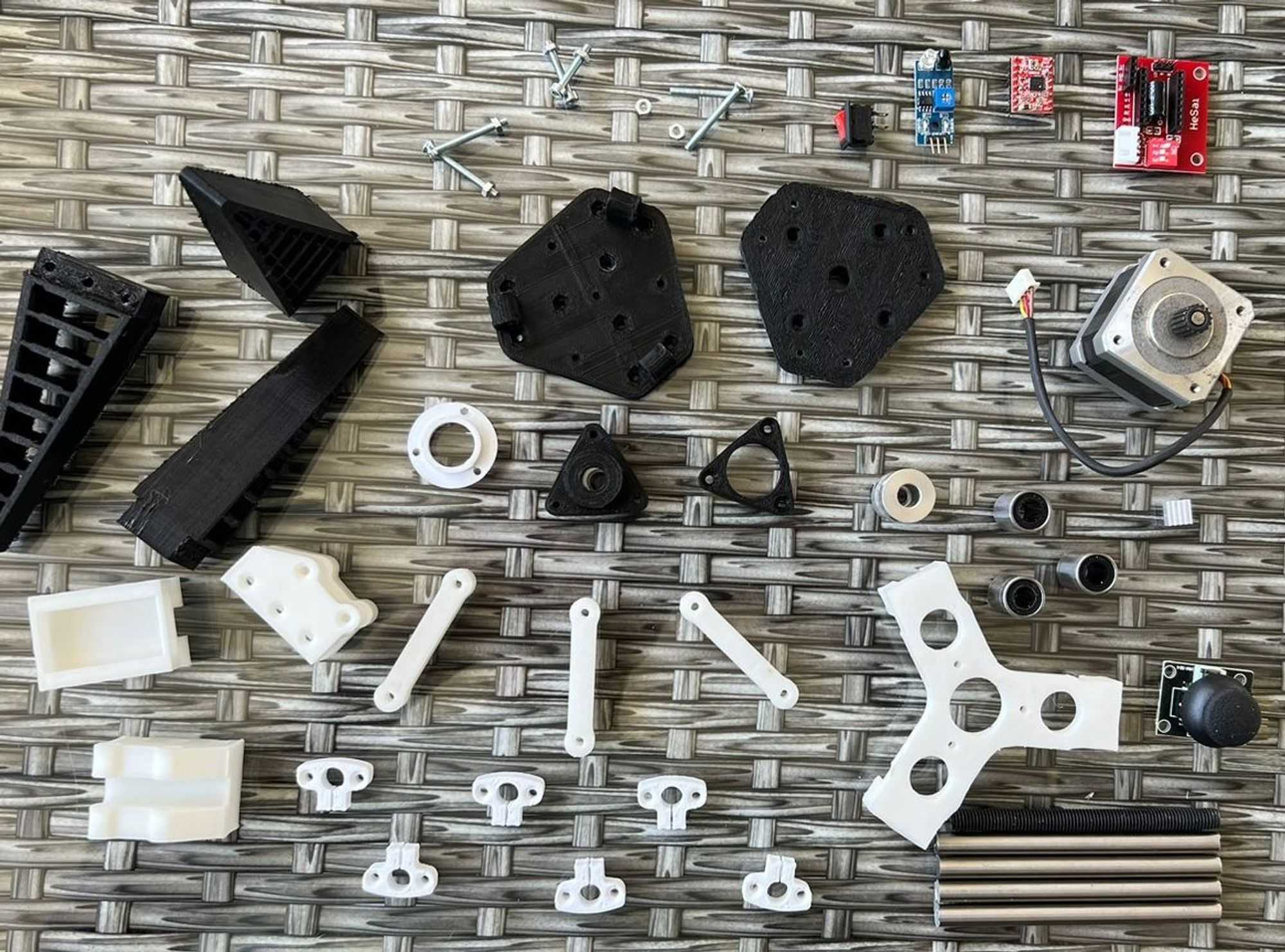

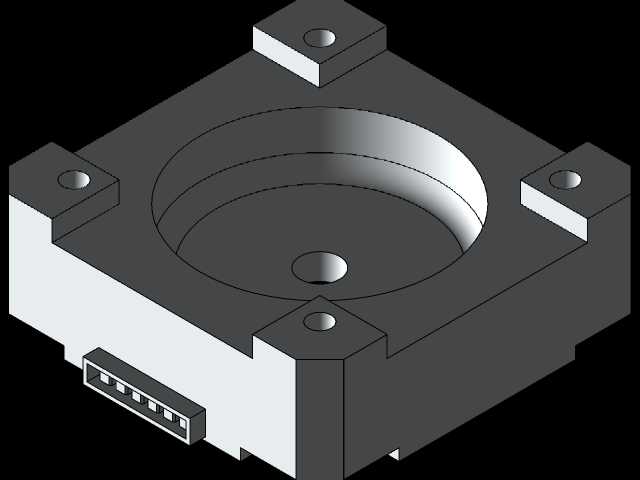

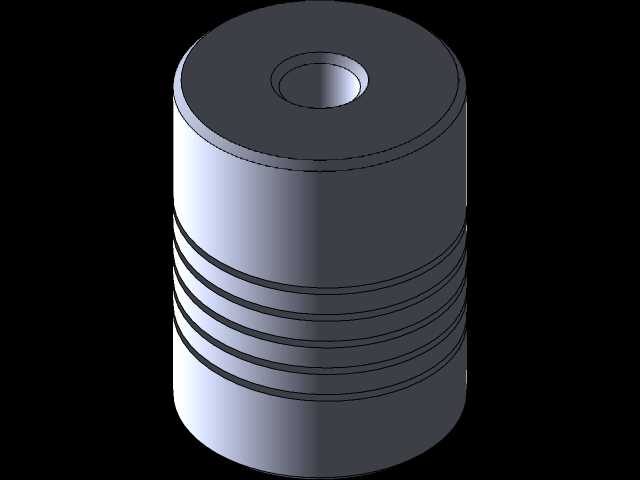

  在3C电子小件分拣、食品软包装搬运、异形工件上下料这类对夹持适配性要求较高的场景中,常规刚性夹爪往往需要根据工件外形定制钳口,换型成本高且容易刮伤工件表面,这款线性螺杆驱动的柔性抓取机构正是针对这类痛点设计的末端执行方案。整套机构的动力传递路径非常清晰,顶部步进电机输出的旋转运动直接传递给线性螺杆,螺杆与下方的移动螺母形成精密螺旋副,将旋转运动直接转化为螺母的轴向直线位移,省去了额外的齿轮减速或同步带传动环节,既压缩了整体轴向安装尺寸,也减少了传动间隙带来的夹持位置误差。从安装边界来看,整套机构的法兰安装面位于顶部电机座位置,安装孔位适配市面上主流的协作机器人、轻载六轴工业机器人末端法兰尺寸,整体径向轮廓控制在较小范围内,

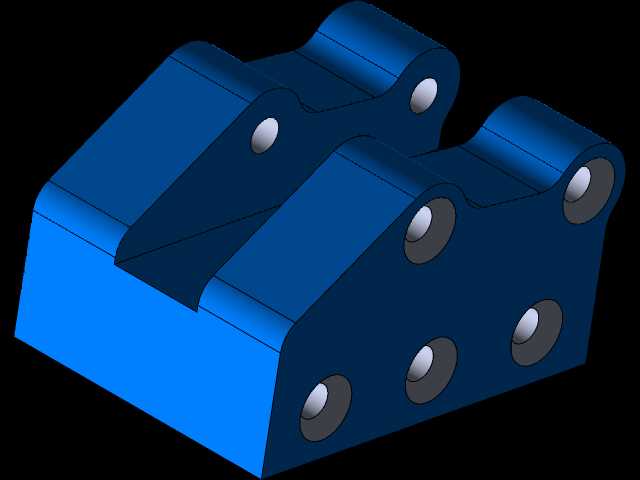

  在狭窄工位作业时不会和周边工装、料架产生干涉,轴向总长度适配多数轻载机器人的末端负载重心偏移要求,不会给机器人腕部带来额外的倾覆力矩负担。夹持动作的实现依靠螺母轴向移动时带动的多组对称连杆机构,连杆将螺母的直线位移转化为三个夹爪的同步开合动作,多爪对称布局的设计让夹持力均匀分布在工件周向,针对圆柱形、方形甚至不规则外形的工件都能形成稳定的多点接触,不会出现单爪受力偏移导致的工件脱落问题。夹爪末端的接触件采用TPU材质专门设计,钳口位置做了梯度镂空的柔性结构,接触工件时可以根据工件表面轮廓产生自适应形变,既能够贴合不同曲率的工件表面增大接触摩擦力,也能通过自身的柔性变形吸收夹持过程中的冲击,避免刚性接触在工件表面留下压痕,

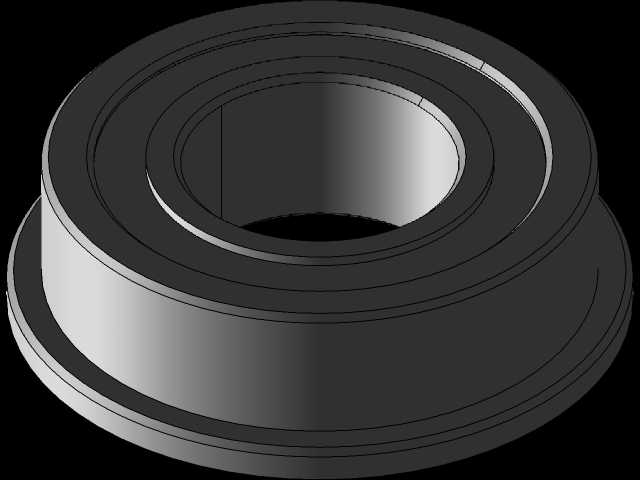

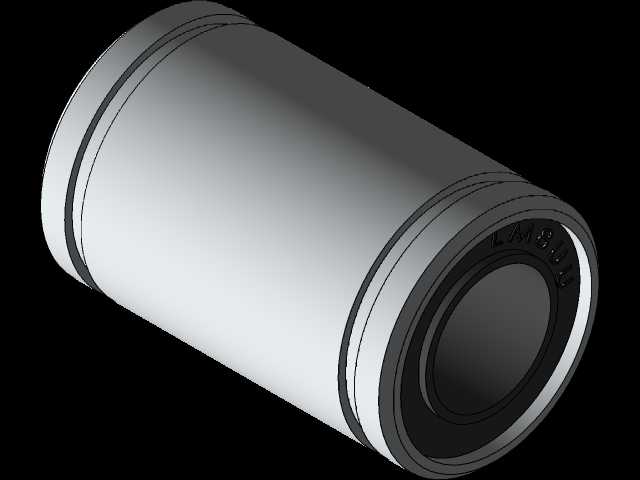

  针对表面易刮伤的注塑件、软包装产品、薄壁零件都能实现无损夹持。设计过程中对螺杆的导程做了针对性匹配,导程参数兼顾了开合行程和夹持力输出需求,既保证夹爪有足够的开合范围适配不同尺寸规格的工件,也能通过螺杆的自锁特性在电机断电时保持夹持力,避免突然掉电导致的工件坠落风险。所有传动杆件的铰接位置都做了耐磨衬套设计,长期往复开合作业时不会因为铰接点磨损出现夹爪不同步的问题,夹爪主体的结构件采用轻量化设计,在保证结构刚性的前提下尽可能降低整体重量,适配轻载机器人的负载上限,整套机构不需要额外的气源或液压动力源,仅靠电机供电即可完成所有夹持动作,在没有气路布置的简易自动化工位也能快速部署使用。
