双伺服驱动两自由度齿轮啮合机械夹爪

项目分类:通用机械零部件 发布时间:2024-03-12 ID:741059
  • 双伺服驱动两自由度齿轮啮合机械夹爪
  • 双伺服驱动两自由度齿轮啮合机械夹爪
  • 双伺服驱动两自由度齿轮啮合机械夹爪
  • 双伺服驱动两自由度齿轮啮合机械夹爪
  • 双伺服驱动两自由度齿轮啮合机械夹爪
  • 双伺服驱动两自由度齿轮啮合机械夹爪
  • 双伺服驱动两自由度齿轮啮合机械夹爪
  • 双伺服驱动两自由度齿轮啮合机械夹爪

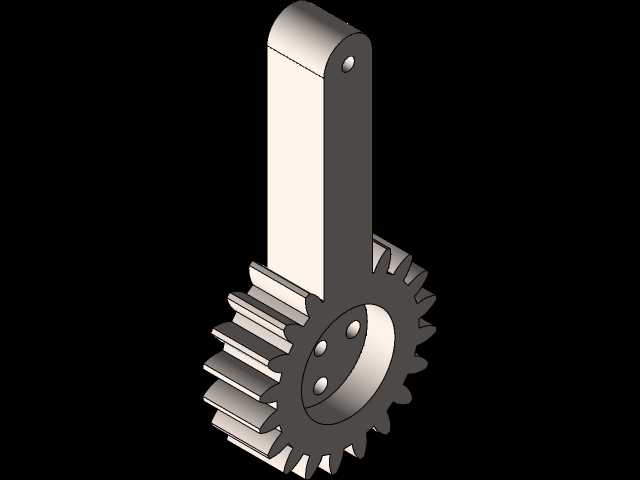

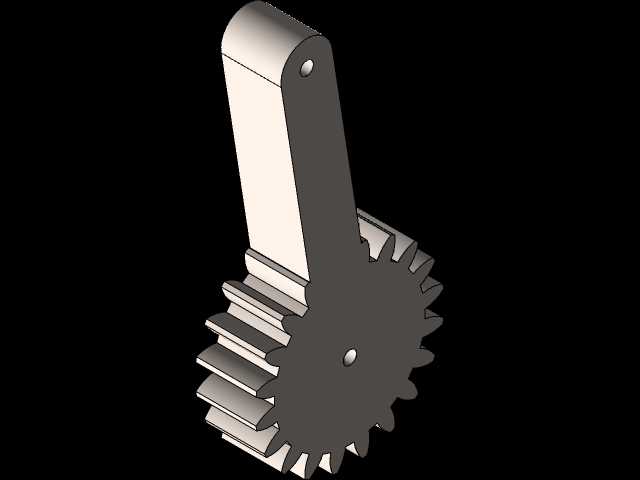

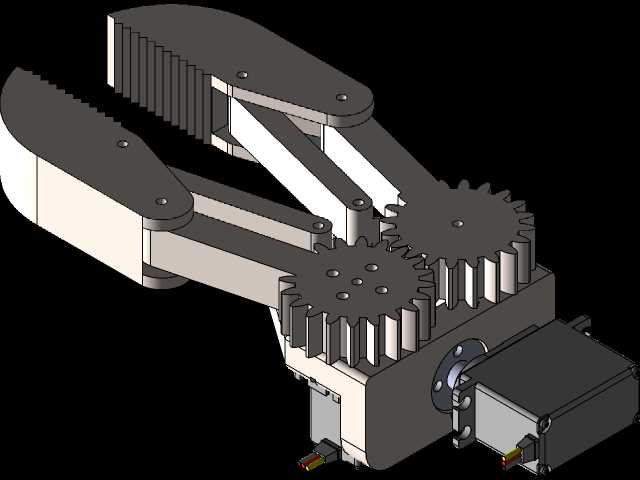

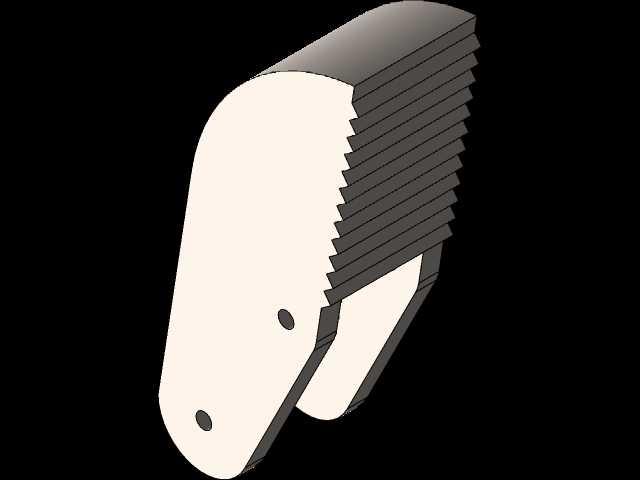

  这款两自由度机械夹爪是典型的工业机器人末端执行器结构,核心采用双伺服电机独立驱动的设计思路,通过齿轮啮合传动实现夹爪的开合与姿态调整,可适配轻载搬运、精密装配、分拣上下料等多类工业场景。从结构布局来看,夹爪的指端做了齿形防滑处理,夹持接触面的齿纹深度与间距经过匹配设计,针对硬质光滑工件、规则形状的小型零部件都能提供足够的夹持摩擦力,避免作业过程中工件滑脱。传动部分采用直齿圆柱齿轮啮合结构,两个齿轮分别对应一组夹爪臂的传动链路,齿轮的模数、齿数匹配经过传动比校核,既保证夹爪开合角度范围满足常规工件的夹持尺寸需求,也能让传动过程无卡滞、回差控制在小负载作业允许的范围内。夹爪臂采用连杆式结构设计,在齿轮输出扭矩的作用下,

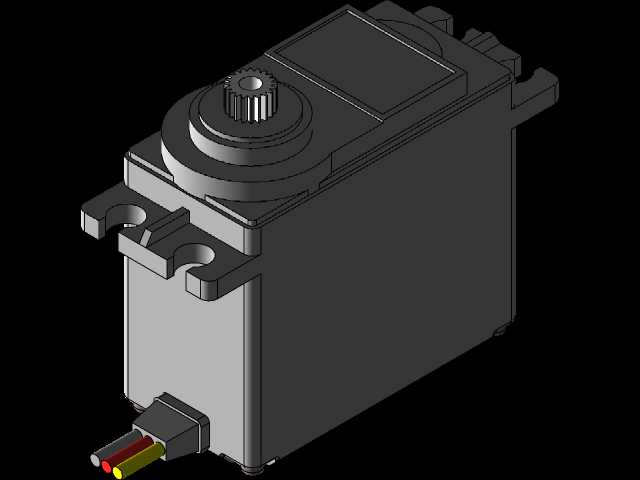

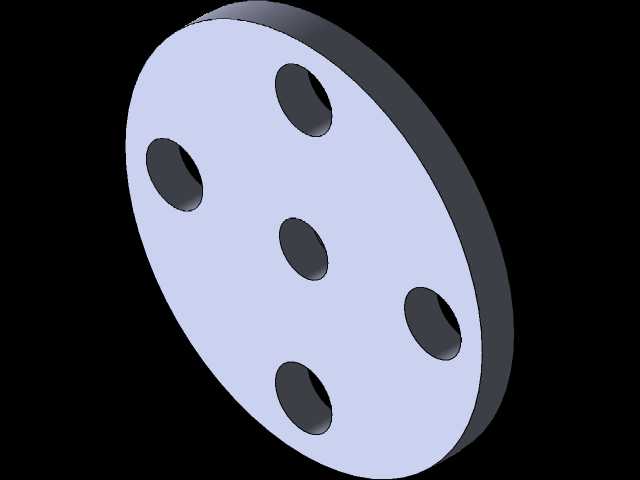

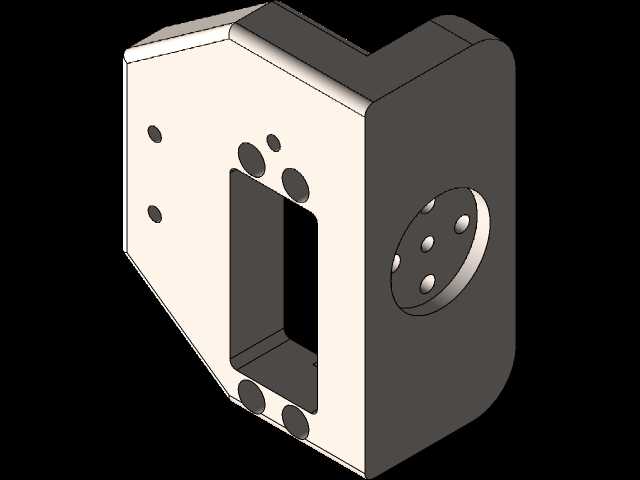

  连杆机构将转动转化为夹爪指端的开合动作,相比单纯的齿轮直驱结构,连杆结构可以在相同的驱动扭矩下放大夹持力,同时让夹爪指端的开合轨迹更贴合平行夹持的需求,减少对工件表面的侧向挤压损伤。安装边界方面,夹爪的驱动端预留了标准的伺服安装法兰位,可直接适配市面主流规格的数字伺服舵机,整体结构的安装孔位按照通用末端执行器的安装间距设计,无需额外加工转接板即可快速安装到桌面级机械臂、小型自动化分拣设备的输出端。外形尺寸上,夹爪整体结构紧凑,开合行程覆盖常见的小型工业零件尺寸范围,自身重量控制在轻载作业的允许范围内,不会给搭载的机械臂带来过大的负载负担。设计过程中充分考虑了运动干涉问题,夹爪全行程开合状态下,齿轮、连杆、夹爪臂之间无运动碰撞,

  指端的运动轨迹经过仿真验证,在最大开合角度下依然能保持足够的结构刚度,不会因为夹持力的反作用力出现结构形变。这类夹爪常应用在3C电子零部件分拣、实验室样本转运、小型注塑件取件等场景,相比气动夹爪,伺服驱动的设计可以灵活调整夹持力大小与开合位置,适配不同尺寸、不同材质的工件,无需额外调整气路压力,调试过程更便捷,同时双自由度的设计可以在夹持工件后完成小范围的姿态调整,减少机械臂整体的运动路径规划复杂度,提升作业节拍效率。结构的受力点主要集中在齿轮啮合位置与连杆铰接处,铰接位置采用销轴配合的方式,预留了润滑间隙,长期运行下的磨损量可控,维护时仅需定期检查铰接处的销轴磨损情况与齿轮啮合面的润滑状态即可,整体结构的零件加工难度低,大部分结构件可采用常规的机加工或3D打印方式制作,适合小批量设备集成时快速打样验证。
