单缸线性致动执行机构三维结构

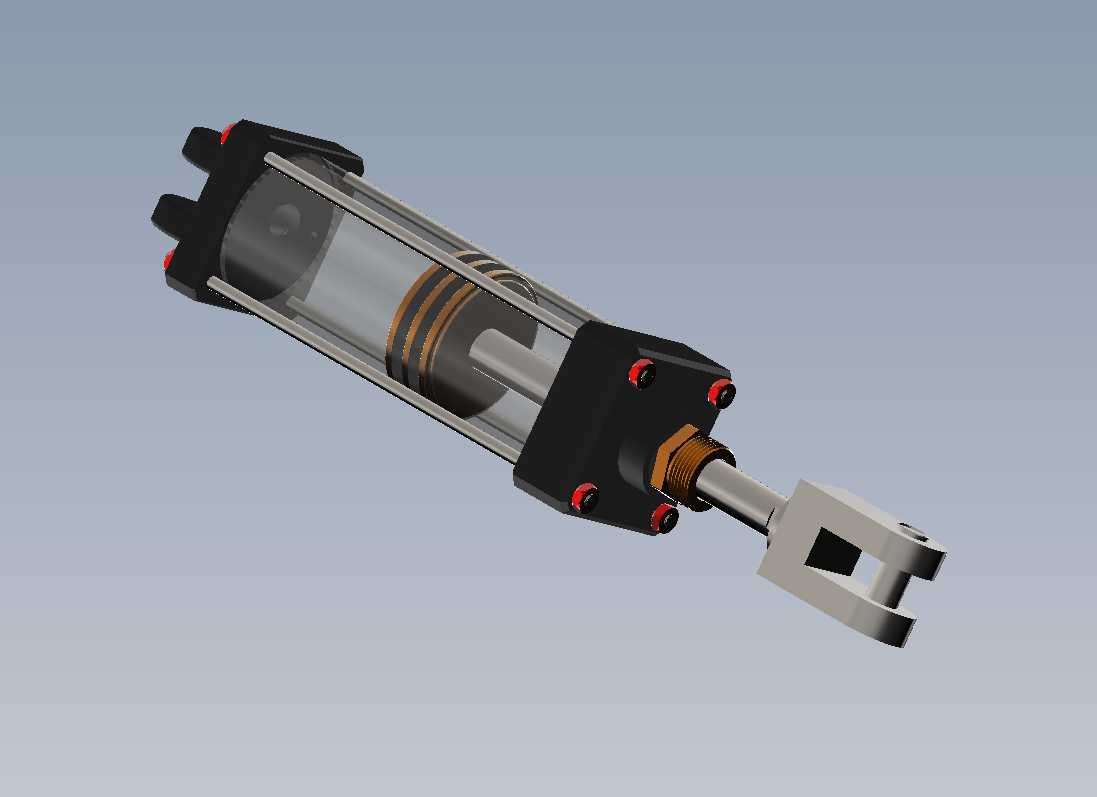

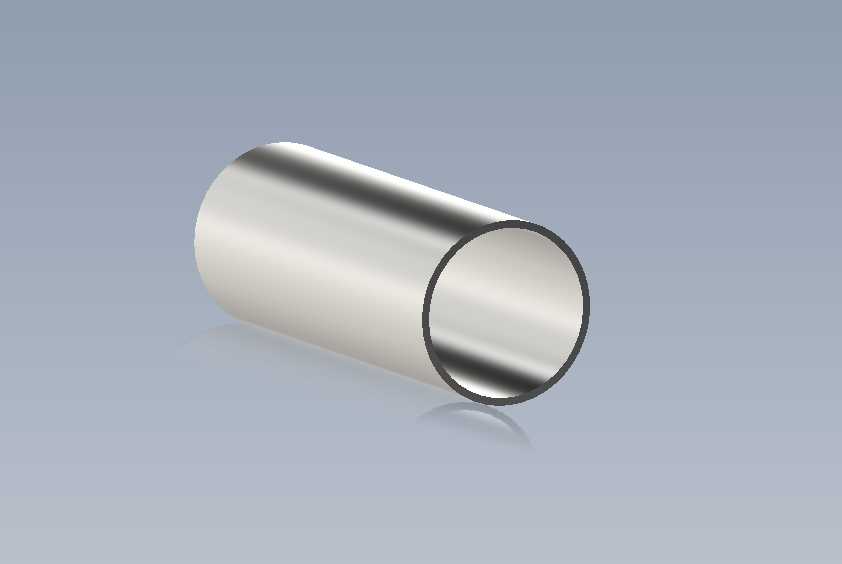

　　这款单缸结构的线性致动执行机构，是工业自动化产线、工装夹具系统、专用加工设备里极为常见的直线动力输出部件，日常选型中常被用于需要恒定推拉力、短行程高频往复动作的工位，比如机床上下料的工件顶紧、自动化装配线的工件移位、检测设备的探头进给、包装设备的物料推送等场景，相比电缸与电动推杆，这类气动结构的致动器响应速度更快，维护成本更低，适配常规工厂压缩空气气源即可投入使用，不需要额外配置复杂的驱动控制单元。从结构设计逻辑来看，这款致动器采用了透明缸筒的可视化设计，日常运维中可以直接观察到内部活塞的密封件磨损状态、活塞运行位置，不需要拆解缸体就能判断设备运行是否存在卡滞、漏气隐患，端盖与缸筒的连接采用周向均布的内六角螺栓锁紧，

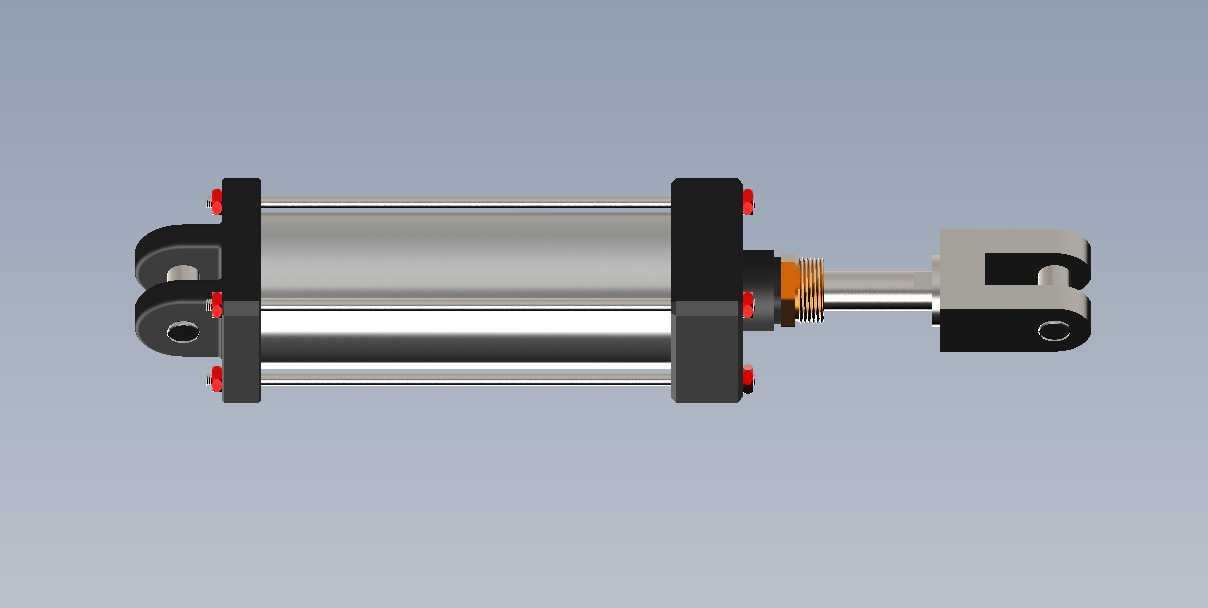

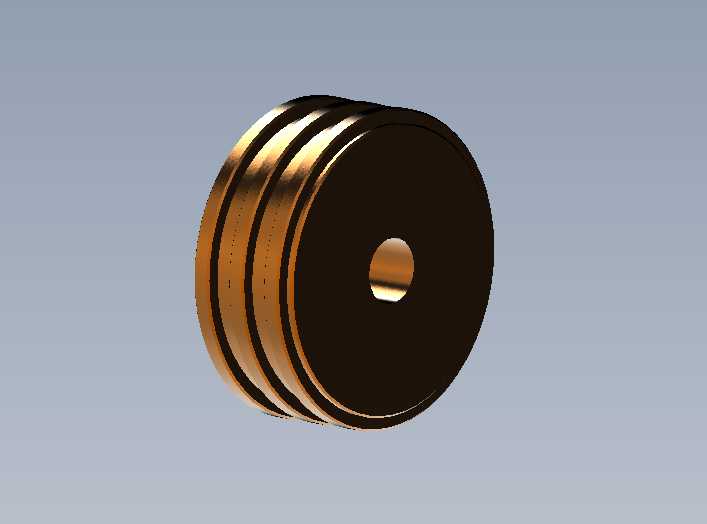

　　相比传统拉杆式气缸，结构更紧凑，径向安装尺寸更小，适合安装空间局促的工装场景。活塞部分采用了多道密封圈组合设计，包含导向环、动密封、静密封三层结构，既可以保证活塞在缸筒内往复运动时的同轴度，避免活塞杆出现径向偏磨，也能保证前后腔的气密性，减少压缩空气的泄漏损耗，活塞杆前端采用叉形铰接接头设计，安装时可以通过销轴与被驱动部件连接，能够补偿小幅度的安装角度偏差，避免因为安装同轴度误差导致活塞杆承受径向弯矩，延长密封件与活塞杆的使用寿命。在安装边界上，这款致动器的缸体为圆柱形结构，尾部端盖预留了轴向安装孔位，可以选择法兰安装、铰轴安装、脚座安装多种固定方式，活塞杆伸出端的叉形接头连接尺寸符合常规气动元件的安装接口标准，

　　可以直接替换同行程同缸径的标准气缸产品，不需要对现有设备的安装位做二次修改。设计过程中对活塞的行程做了限位优化，前后端都设置了缓冲垫，当活塞运行到行程端点时，不会直接撞击端盖产生金属冲击噪音，也能减少高速往复动作时的结构冲击，延长整个执行机构的使用寿命。缸体的进出气接口设置在前端端盖的侧面，管路连接时不会与活塞杆的运动路径产生干涉，布线布管时可以顺着缸体径向方向排布气管，进一步压缩整体安装所需的空间。这类线性致动器在实际使用中，可以通过配套的电磁阀控制换向，实现活塞杆的伸出与缩回动作，搭配节流阀还可以调节活塞的运行速度，适配不同工位对动作节拍的要求，相比齿轮齿条式的直线驱动结构，这类活塞式致动器的输出力更平稳，整个行程范围内的推力一致性更好，不会出现传动间隙导致的回程误差，对于需要稳定压紧力、恒定推拉力的应用场景适配性更强。
