桌面级小型激光加工设备结构设计

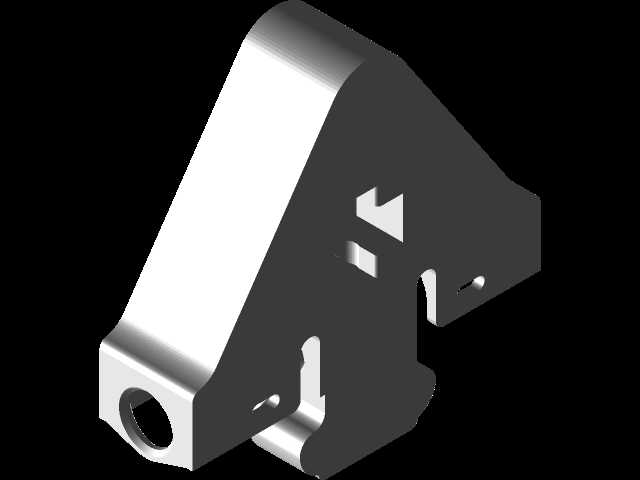

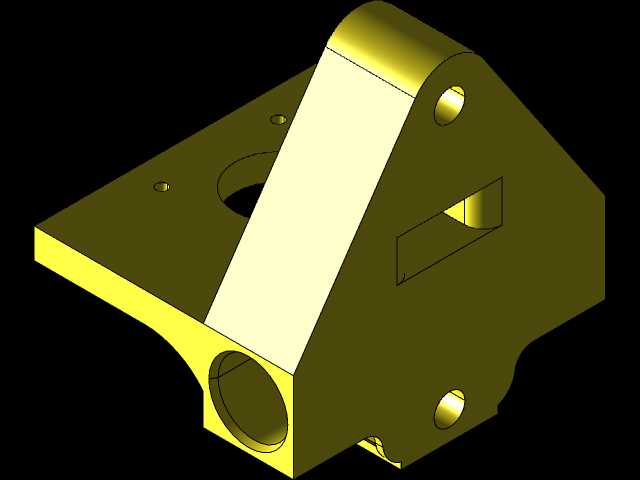

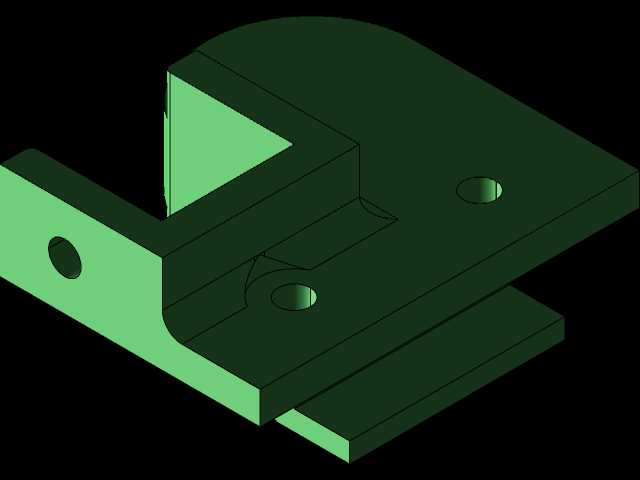

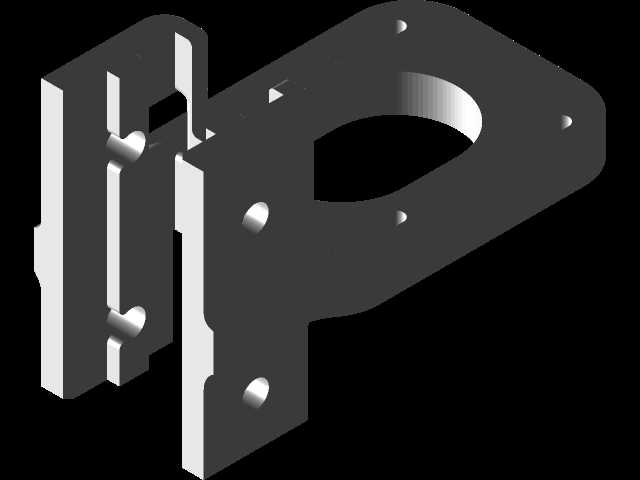

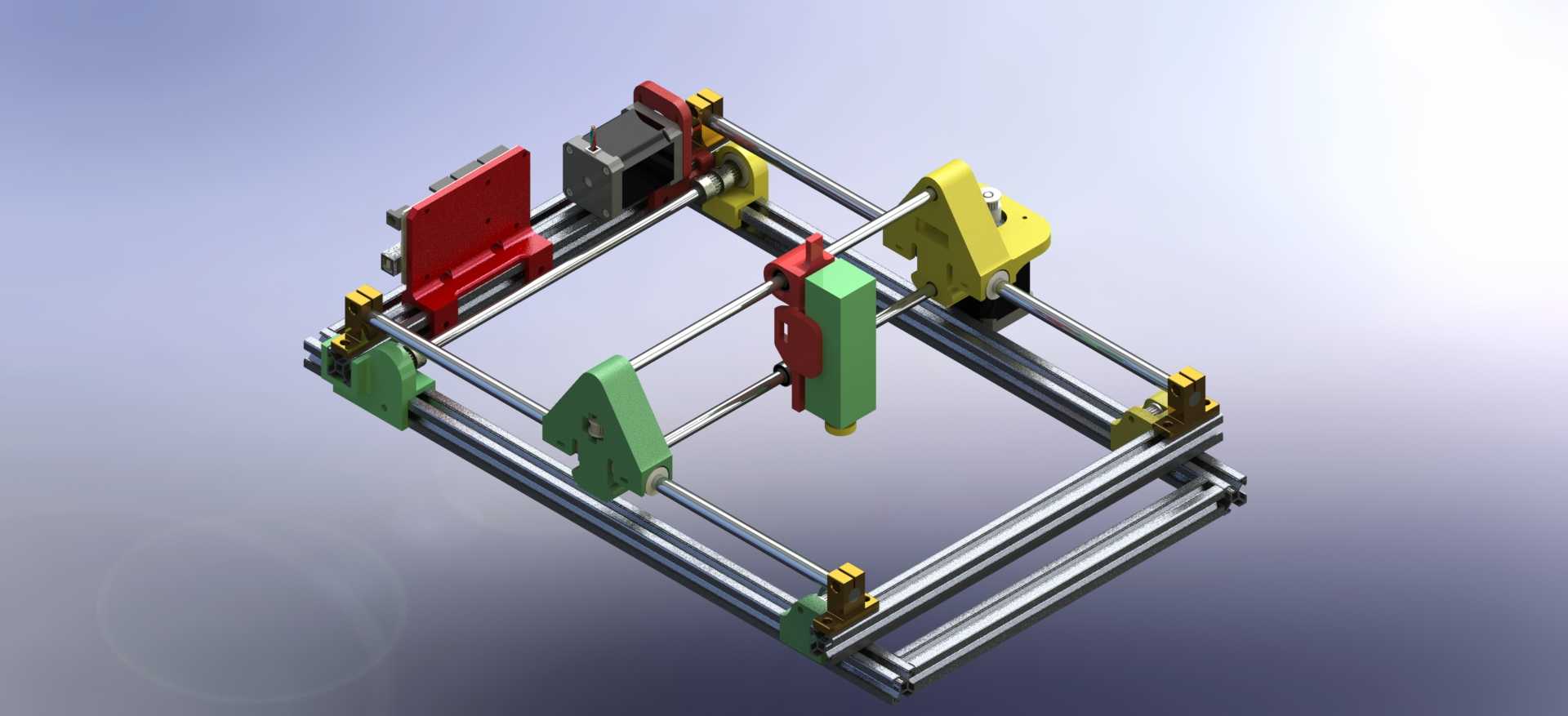

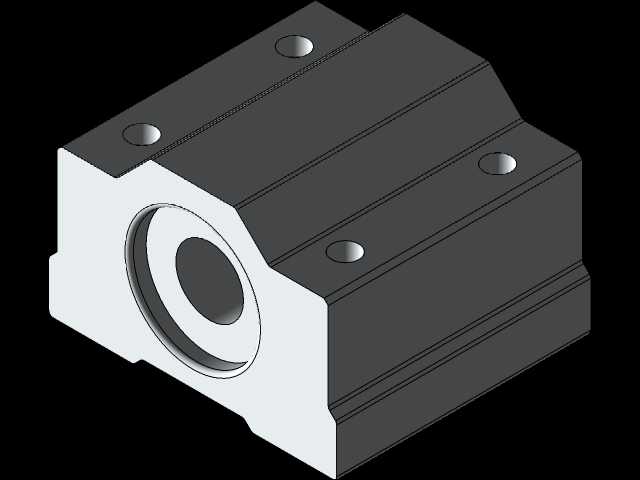

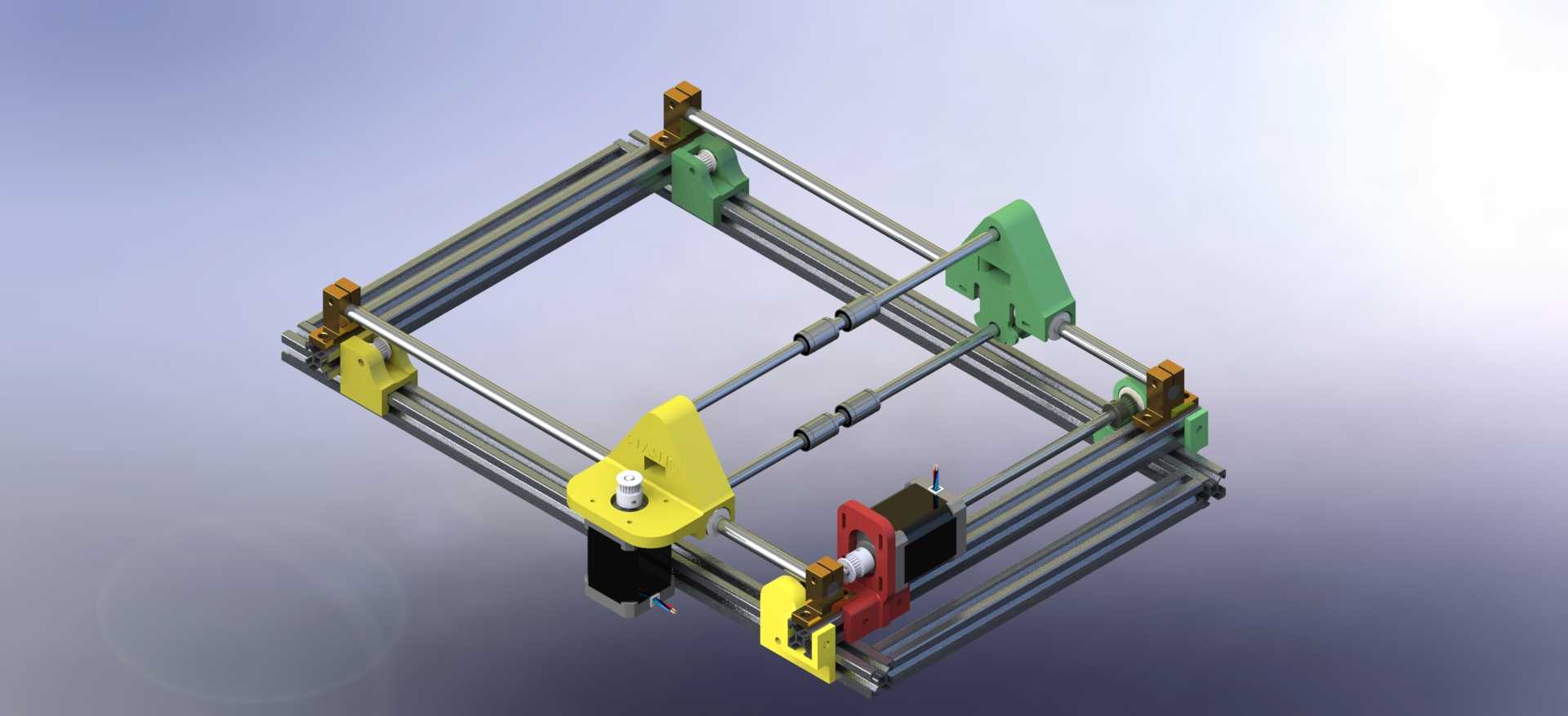

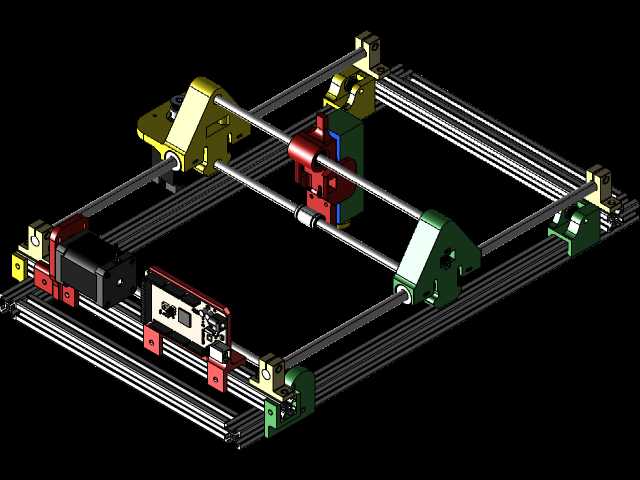

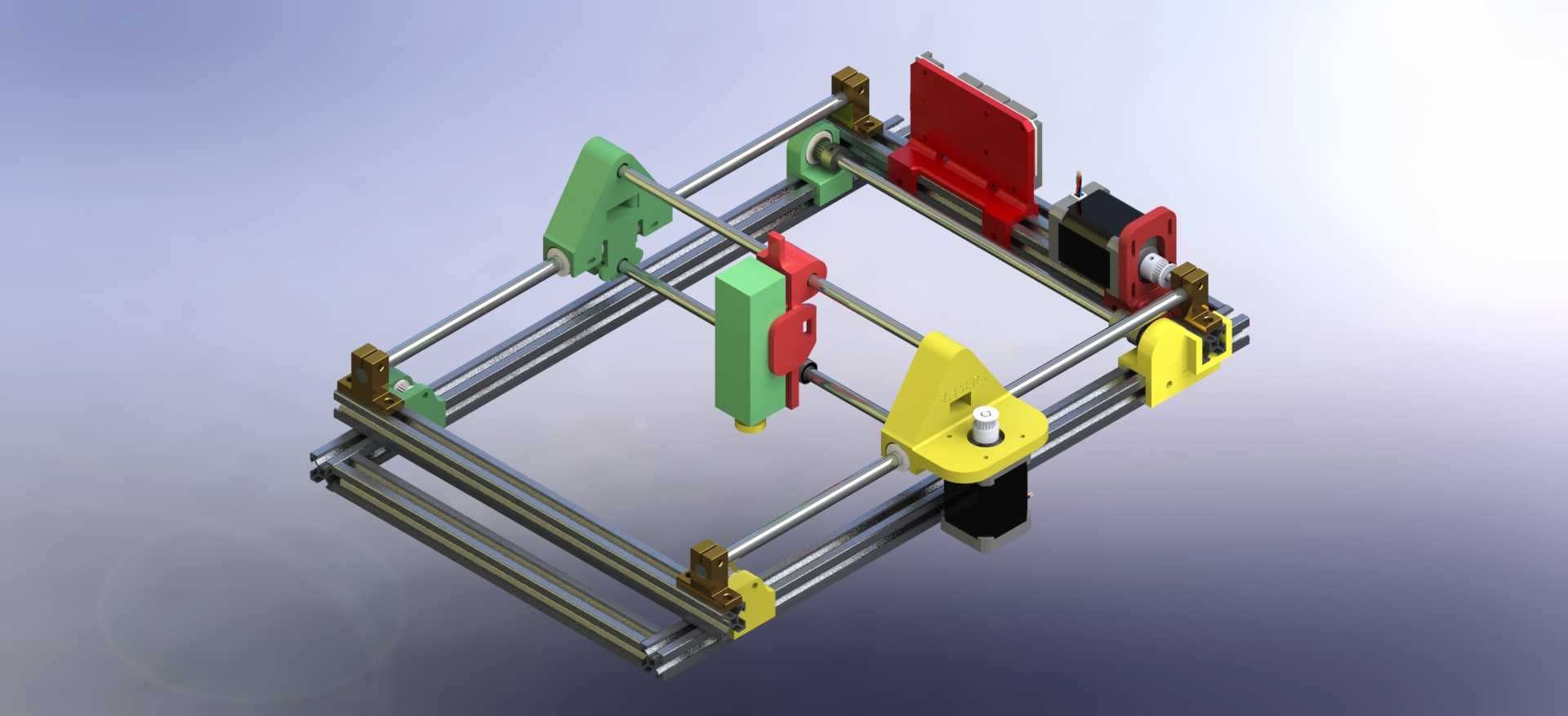

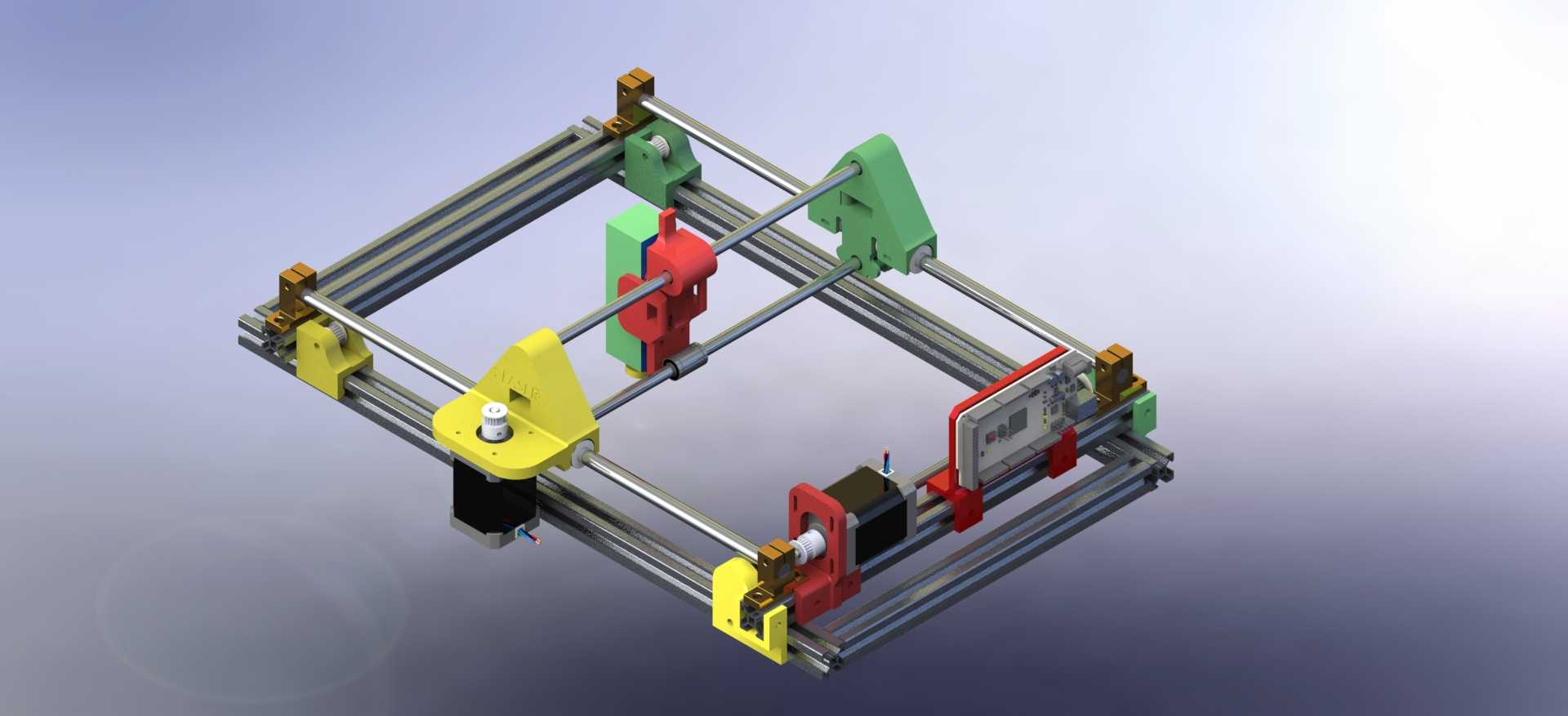

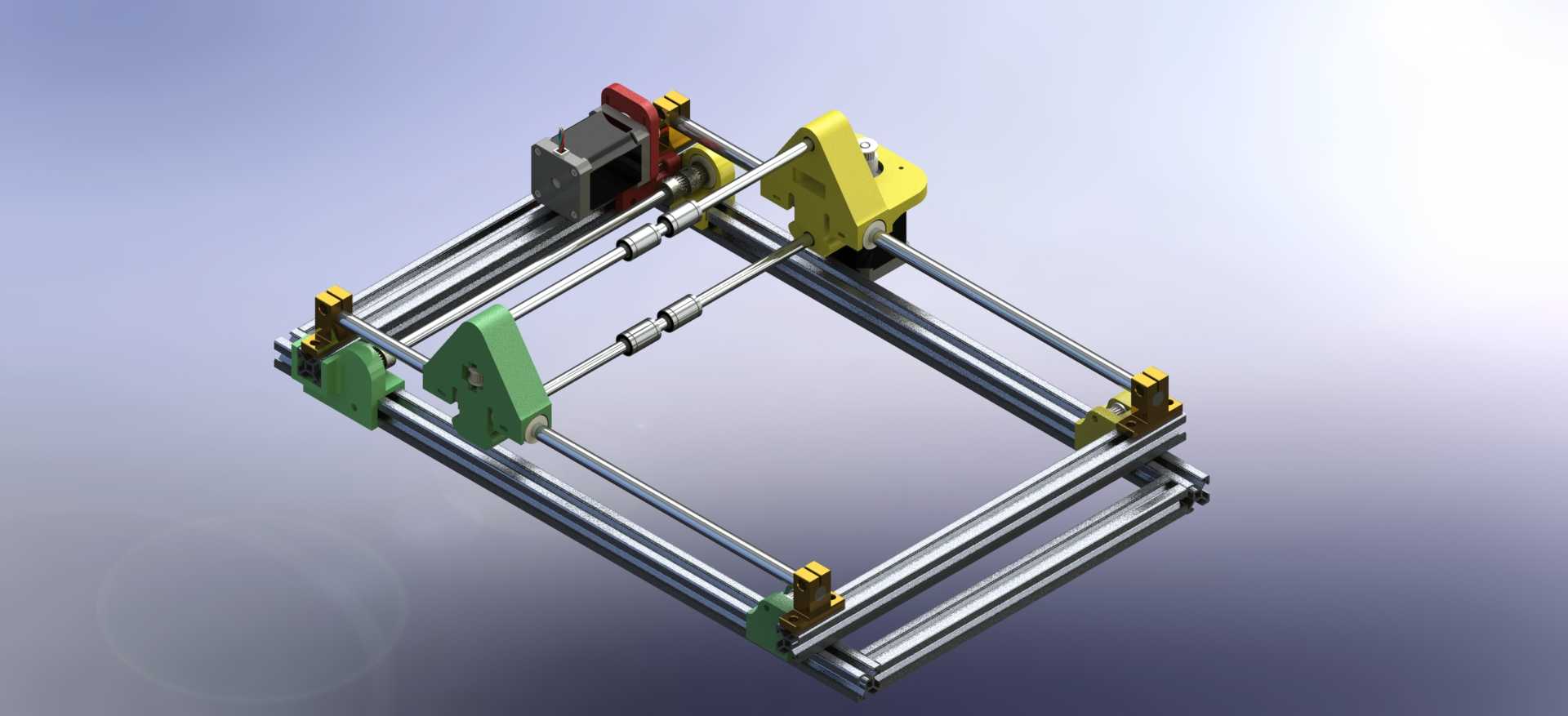

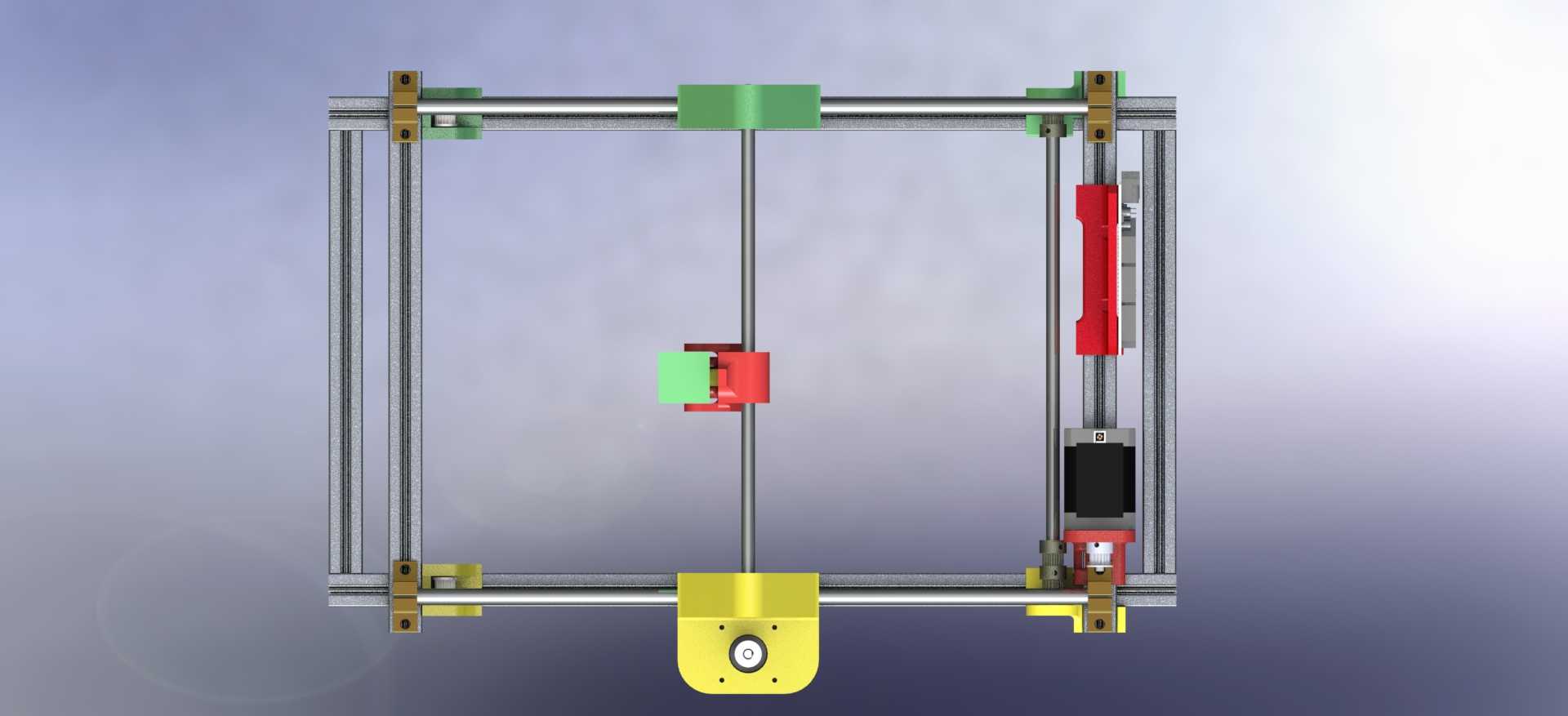

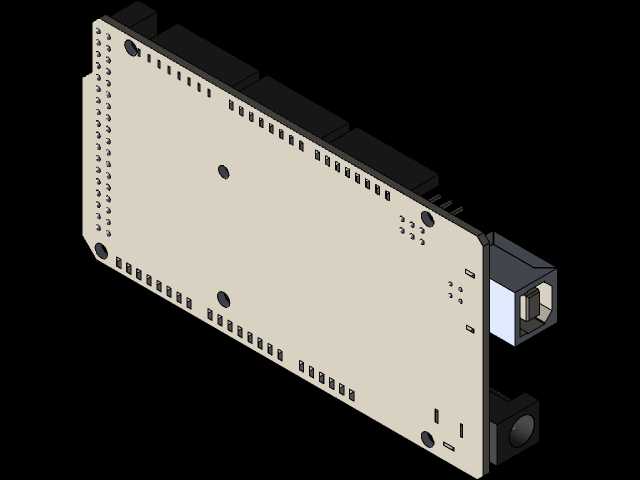

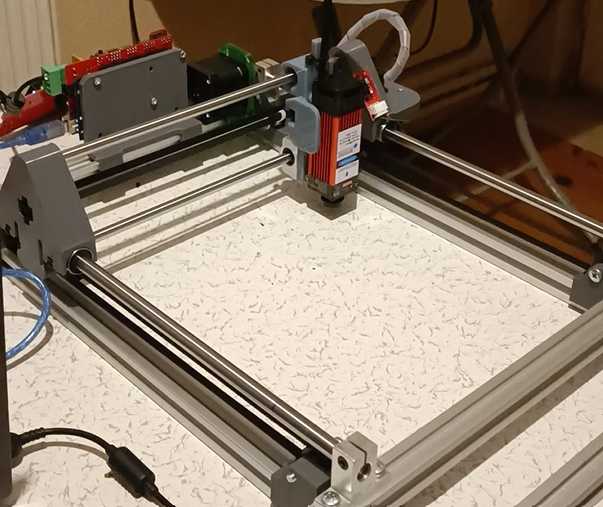

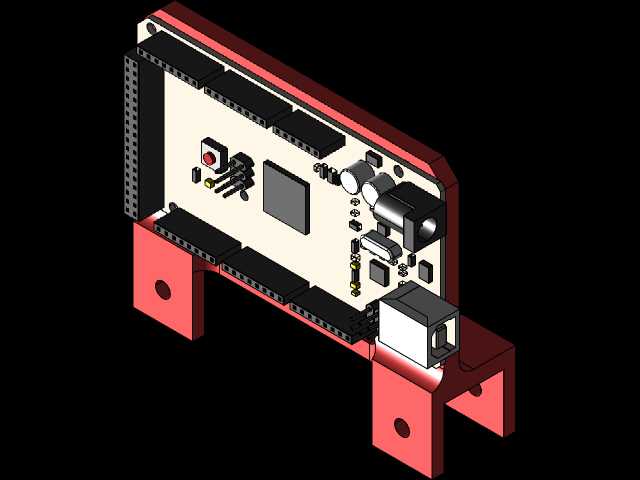

　　这套桌面级激光加工结构，核心面向电子爱好者小批量PCB样板制作、薄型非金属材料刻蚀场景搭建，整体采用标准欧标铝型材搭建框架主体，无需复杂焊接工序，所有连接件均可通过标准紧固件完成装配，普通爱好者借助常规五金工具即可完成整机组装，大幅降低自制激光加工设备的门槛。运动部分采用光轴导轨搭配同步带传动的方案，X轴行程覆盖常规A4幅面加工范围，Y轴采用双侧同步驱动结构，避免单侧传动带来的横梁偏摆问题，保证激光头在全行程范围内的运动精度，Z轴预留手动调节行程，可根据不同加工材料的厚度调整激光焦距，适配10mm以内厚度的亚克力、椴木层板、覆铜板等常见加工材料。控制部分兼容开源控制方案，既可以适配3D打印机常用的控制板卡，也可对接通用激光控制固件，

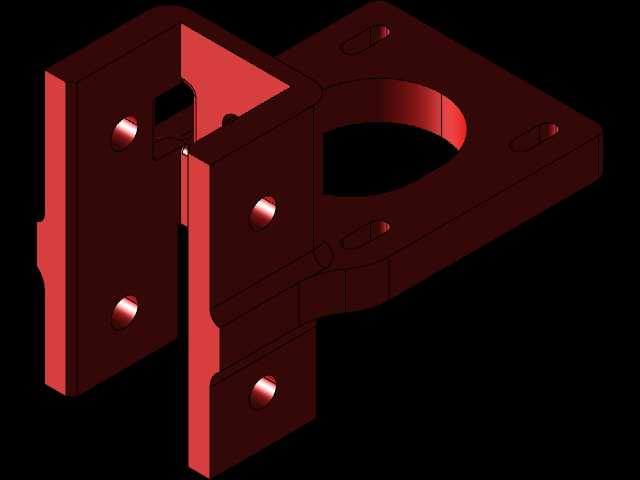

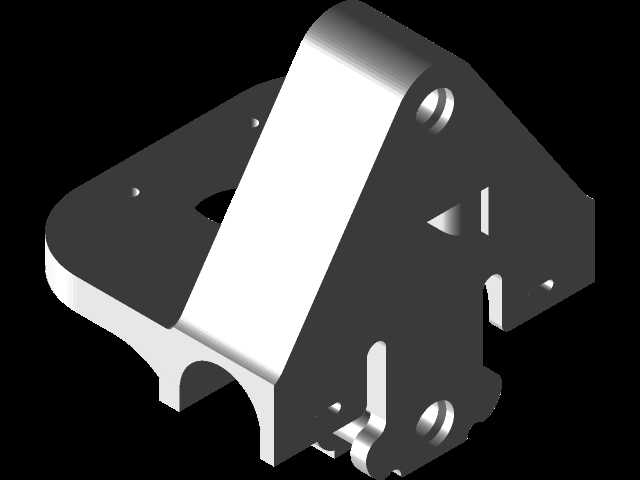

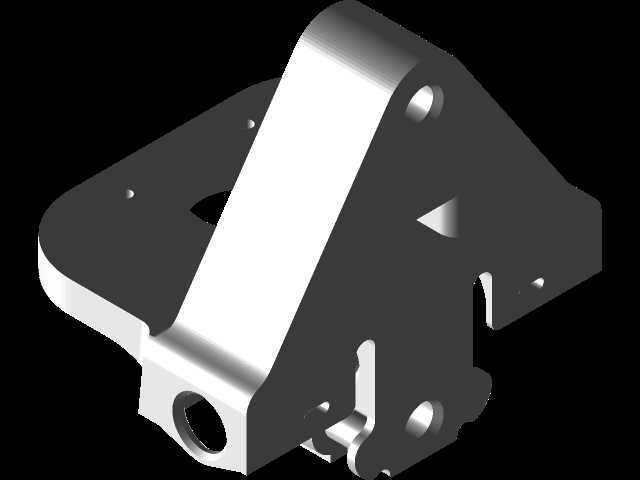

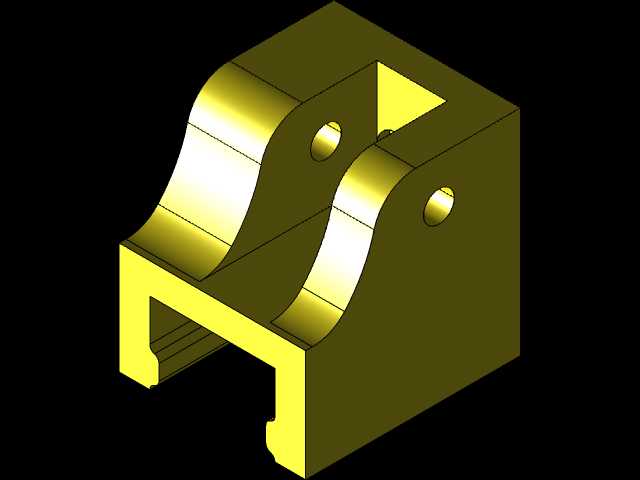

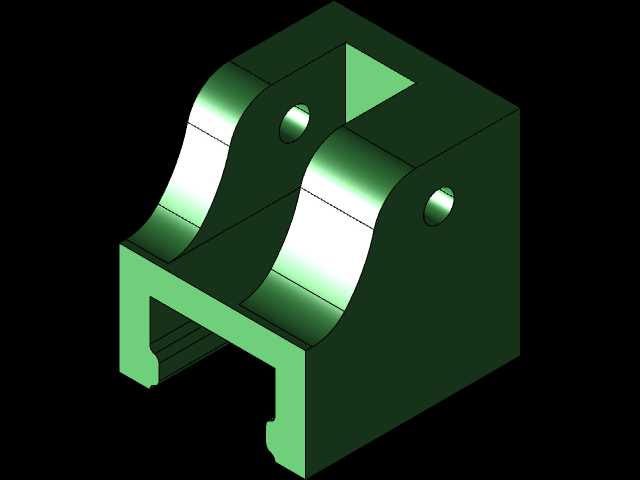

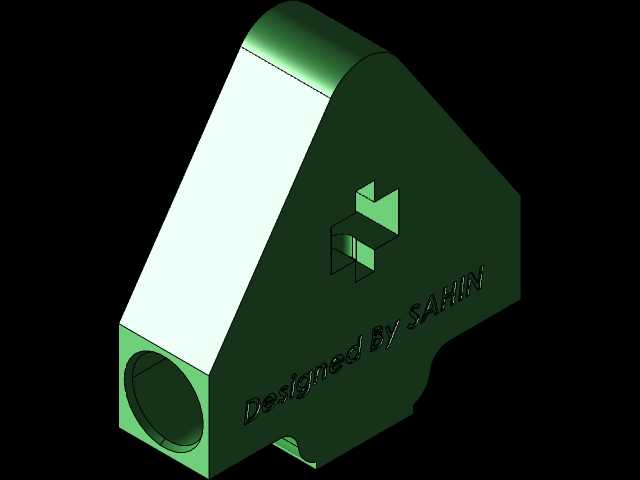

　　无需额外采购专用控制硬件，用户可根据手头现有配件灵活选型，激光头采用快装结构，可根据加工需求更换不同功率的激光模组，无需重新设计安装支架。整机的安装边界控制在桌面级设备范畴，可直接放置在常规工作台面上使用，框架底部预留走线槽位，所有线缆均可沿铝型材槽内布设，避免运动过程中出现线缆拖拽干涉的问题，限位开关采用接触式安装位，用户可根据实际装配精度调整触发位置，保证回零精度稳定。从实际使用角度出发，这套结构在设计时充分考虑了自制加工的容错性，所有安装孔位均预留一定调节余量，即便是采用3D打印制作的结构件，也能顺利完成装配，不需要高精度机加工件辅助，横梁部分采用轻量化设计，在保证结构刚性的前提下降低运动负载，可适配常见的42型步进电机驱动，

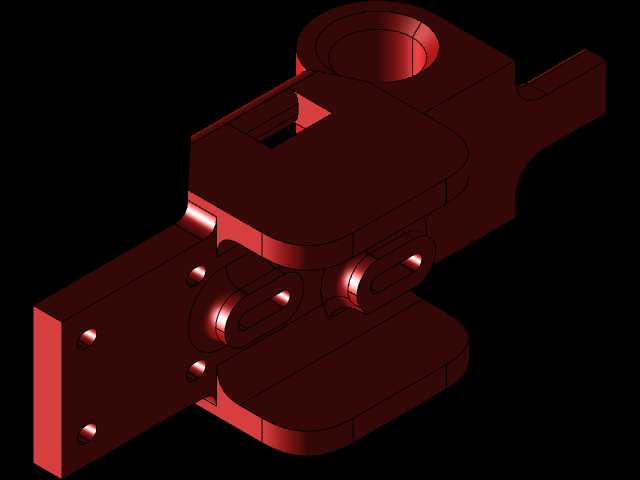

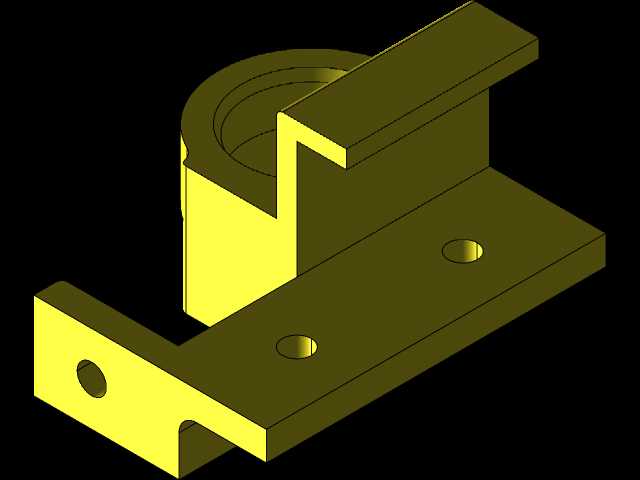

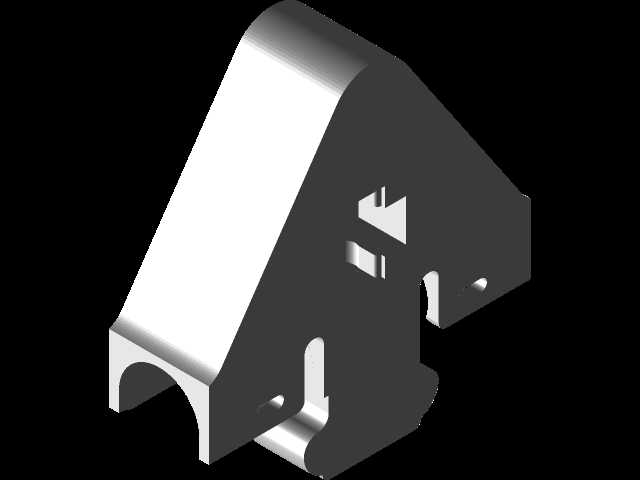

　　不需要大扭矩电机即可带动激光头完成高速运动，加工区域四周预留挡光板安装位，用户可自行加装亚克力挡光板，避免激光外泄带来的安全隐患，整体结构没有复杂的异形零件，所有非标准件均可通过桌面级FDM3D打印机制作完成，非常适合个人用户自制小型激光加工设备参考使用，也可作为小型数控运动平台的基础框架，更换不同执行头即可拓展出绘图、点胶等其他功能。
