教学演示用透明外壳有刷直流电机结构

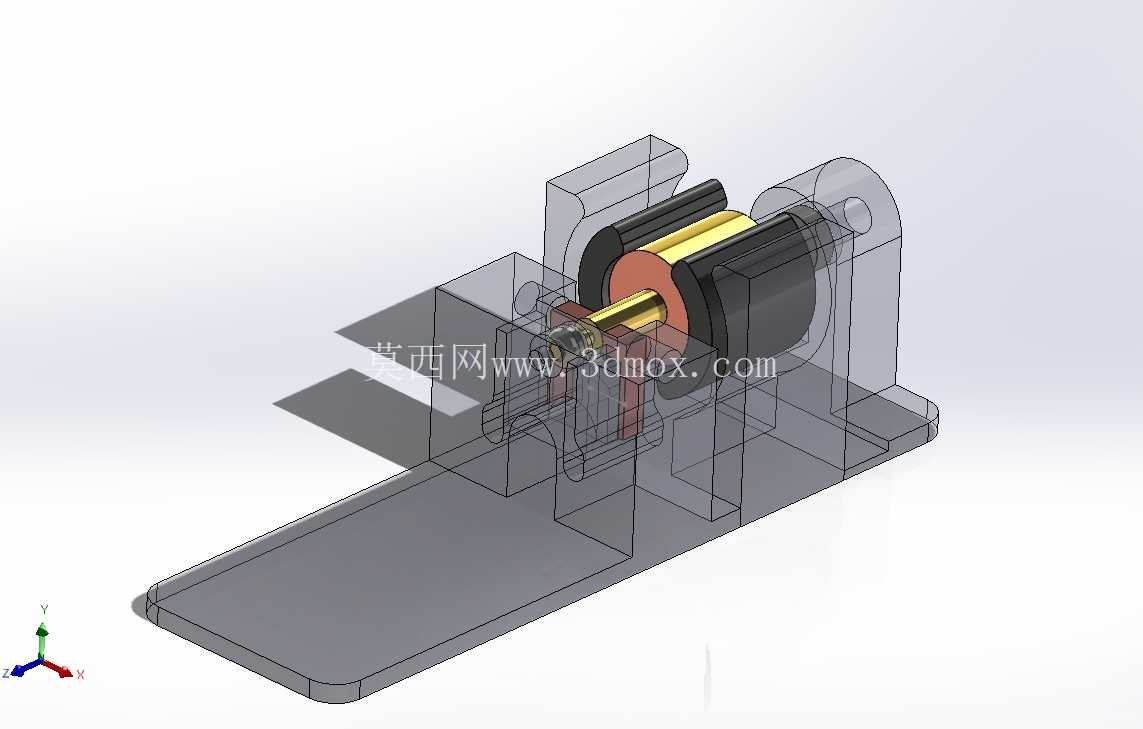

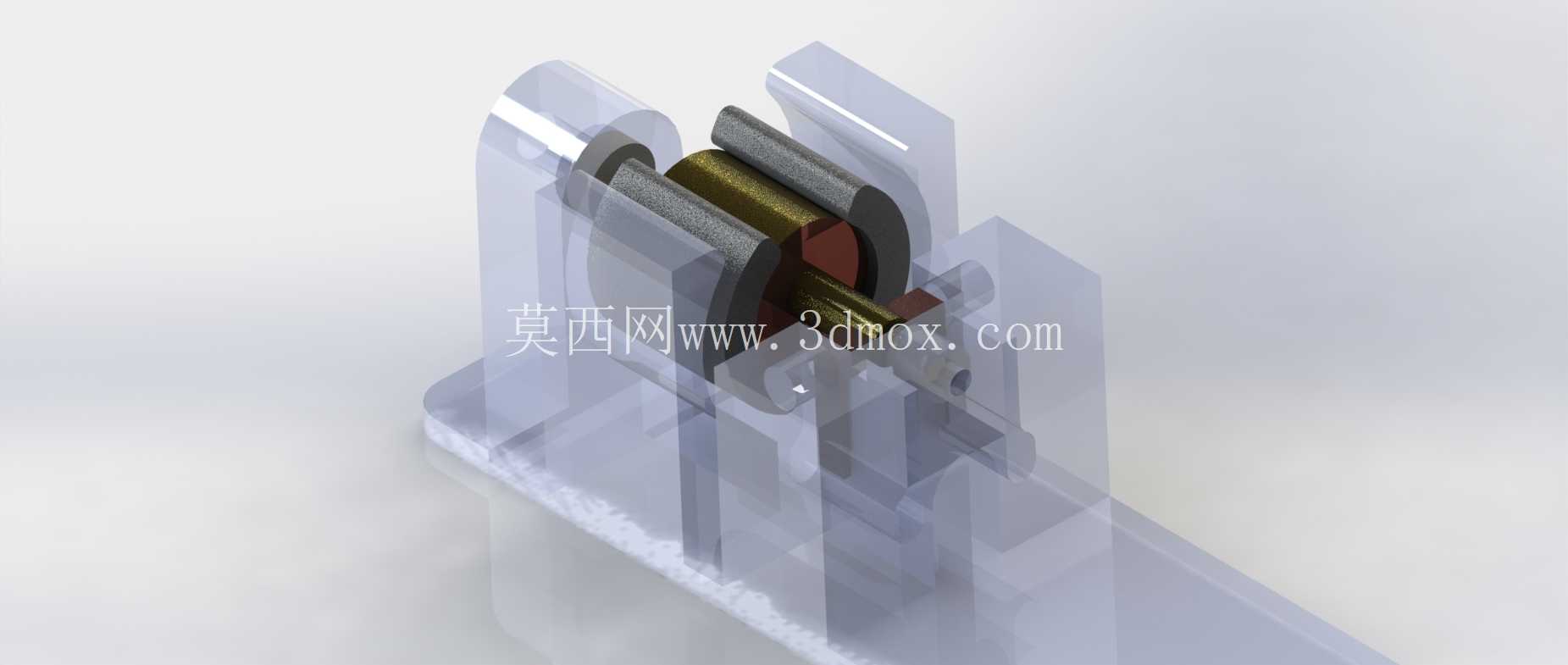

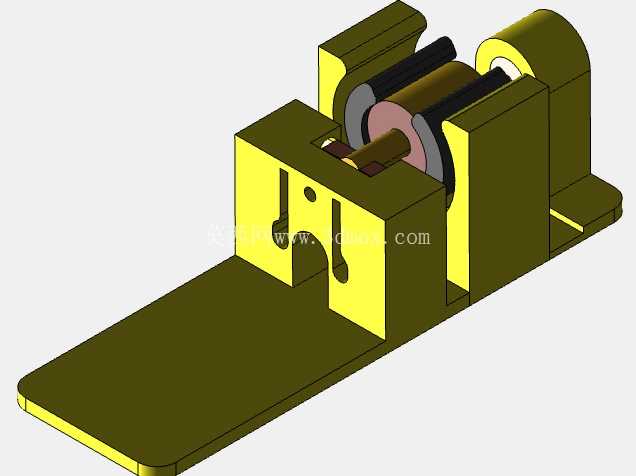

这款有刷直流电机的结构设计，核心面向教学演示与业余创客实践场景，区别于工业量产电机的封闭外壳设计，其采用透明材质制作电机外壳，无需拆解即可直观观察内部转子、定子、换向器的排布与相对运动关系，非常适合电磁学、电机原理入门阶段的结构认知需求。从实际应用场景来看，该结构可直接用于中小学STEM课程的原理演示教具，也可作为创客入门3D打印制作的实操项目，使用者无需复杂加工设备，通过普通FDM3D打印机即可完成外壳、支架等非金属部件的制作，搭配常规的漆包线、永磁体、换向器铜片等标准件即可完成整机组装，组装过程本身就是对电机结构原理的具象化学习过程。从功能特性来看，该电机保留了有刷直流电机的核心工作逻辑，定子部分采用永磁体提供固定磁场，转子部分绕制多组漆包线绕组，通过换向器与电刷的配合实现电流方向的自动切换，保证转子持续受电磁转矩驱动旋转；透明外壳的壁厚设计兼顾了结构强度与观察清晰度，既不会因壁厚过薄导致装配后易开裂，也不会因壁厚过大遮挡内部组件细节，外壳与端盖、安装支架的配合采用卡扣加定位柱的结构，无需额外粘接或紧固件即可完成基础装配，降低了入门使用者的组装门槛。设计思路上，该结构刻意简化了工业电机的冗余密封、散热等量产化设计，将核心结构完全外露，安装支架采用L型一体式结构，底部预留了标准的安装孔位，可直接固定在木质底板、铝型材框架等常见教学实验台架上，安装边界尺寸适配常规的实验操作空间，整体占用空间不超过成年人手掌大小，方便课堂上手持传递观察，也可搭配小型负载做简单的转矩输出实验。从结构细节来看，转子的转轴采用标准直径的金属光轴，与两端的轴承配合处做了公差适配，既保证转动顺滑无卡滞，也不会出现轴向窜动的问题；换向器的分段结构做了放大处理，相比工业微型电机的细小换向器，该结构的换向器片间距更大，方便学习者观察换向过程中电刷与不同绕组的接触状态，理解电流切换与转子转动的对应关系。定子永磁体的嵌槽设计在透明外壳内壁，安装时可直接将永磁体卡入嵌槽内，无需额外粘接固定，磁极方向做了清晰的定位标识，避免组装时磁极装反导致电机无法正常转动。电刷部分采用弹性铜片结构，安装位置预留了调整间隙，使用者可根据实际接触情况微调电刷压力，既保证接触可靠不会出现跳火断流，也不会因压力过大导致转动阻力过高。该结构的设计没有追求工业级的功率输出与使用寿命，而是完全围绕教学演示的可观察性、组装的低门槛性做优化，所有非金属部件的壁厚均适配3D打印的最小成型要求，无需添加支撑即可完成打印，打印完成后仅需简单去除毛边即可进行装配，非常适合没有机械加工经验的学生、业余爱好者快速完成制作，通过亲手组装、调试的过程，直观理解直流电机将电能转换为旋转机械能的核心原理，也可在此基础结构上做拓展改进，比如更换不同匝数的绕组观察转速、转矩的变化，更换不同磁场强度的永磁体验证电磁转矩的影响因素，作为开放式的实验平台使用。
