重型钻铣床用机用虎钳装配结构设计

　　这款机用虎钳主要适配中小型钻床、铣床的工位装夹需求，是机加工工位最常用的通用夹具之一，可完成矩形、异形工件的夹持固定，满足钻孔、铣削、轻量镗削工序的装夹刚性要求。从装配结构来看，整体采用分体式模块化设计，底座为带安装槽的铸铁基体，安装槽间距适配常规机床工作台的T型槽规格，可通过T型螺栓直接固定在工作台面，安装时无需额外加工转接板，底座预留的定位销孔可配合定位销实现快速工位找正，减少装夹辅助时间。活动钳身与固定钳身通过梯形丝杠副实现传动，梯形丝杠具备自锁特性，装夹工件后不会因切削振动出现松夹问题，丝杠端部的方头适配标准棘轮扳手，可实现大夹紧力输出，钳口部位采用可更换式硬质钳口板，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，

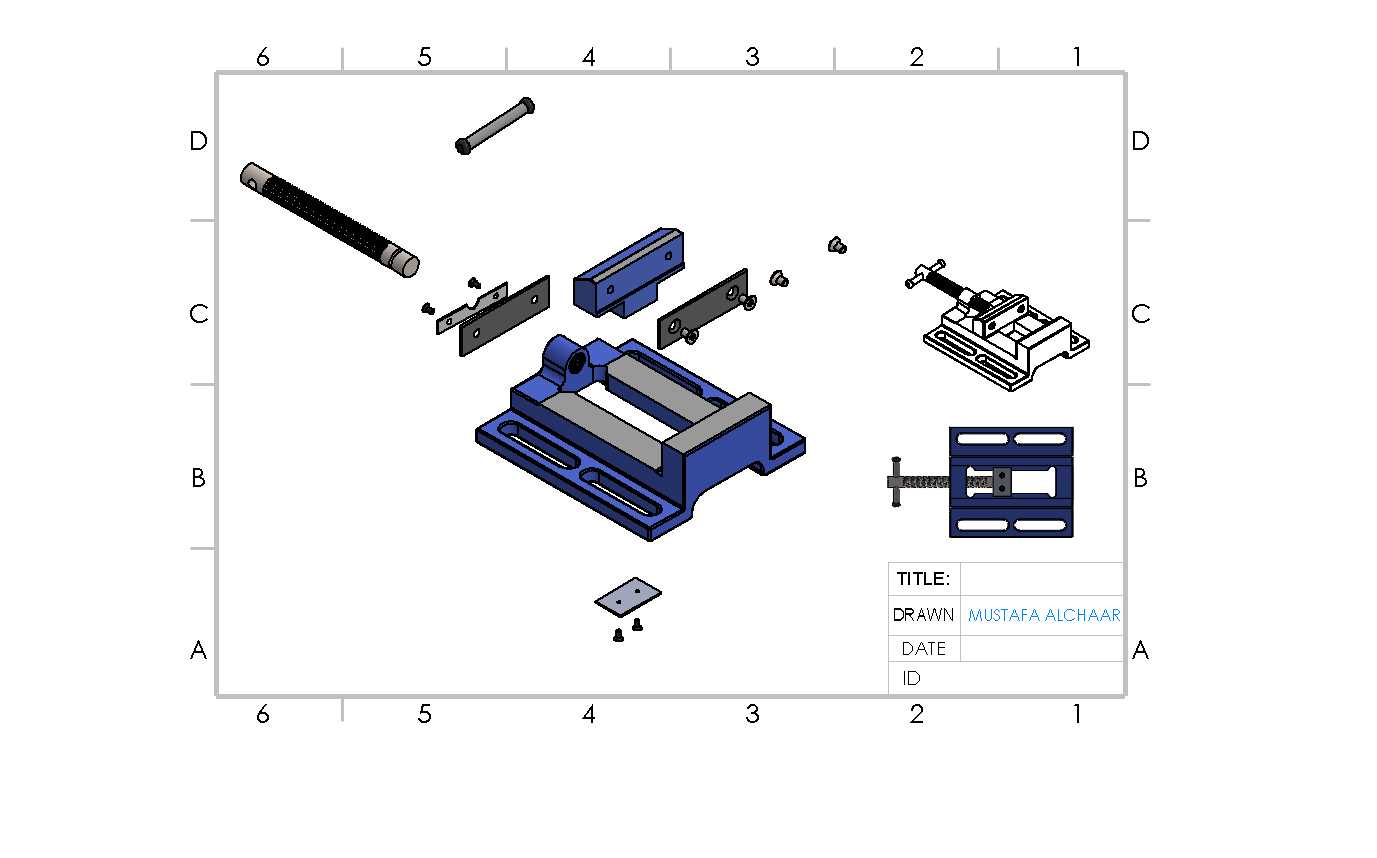

　　夹持毛坯件时也能保证足够的夹持力，避免工件在切削过程中出现位移，钳口板磨损后可单独拆卸更换，无需更换整个钳身，降低后期维护成本。设计过程中优先考虑了装夹行程与开口范围的匹配，3英寸规格的钳身最大开口量可覆盖常规小型零件的装夹尺寸，钳身高度经过优化，既保证足够的结构刚性，又不会因钳身过高导致刀具悬伸量过大，影响加工精度。整体装配的配合间隙经过合理公差分配，活动钳身与底座导轨的配合采用间隙配合，保证滑动顺畅无卡滞，同时控制间隙量在合理范围，避免装夹时出现钳身上翘问题。从爆炸视图可清晰看到各零件的装配关系，所有紧固件均采用标准内六角圆柱头螺钉，通用化程度高，维修替换时无需定制非标件，丝杠两端设置有铜质衬套，减少丝杠转动时的磨损，

　　延长整体使用寿命。在实际生产场景中，这类虎钳除了用于常规机加工工位，也可适配钳工划线、工件修配等工位使用，固定钳身的基准面经过磨削加工，平面度、垂直度公差控制在精密级范围，装夹时可直接作为工件找正的基准面，减少找正辅助时间。底座的结构设计兼顾了排屑需求，钳身周围的落屑空间充足，加工产生的铁屑可直接落入工作台排屑槽，不会堆积在滑动导轨面造成导轨磨损，日常维护时只需定期清理导轨面并加注润滑脂即可保证长期使用精度。
