DIY台式手动虎钳夹持工装结构

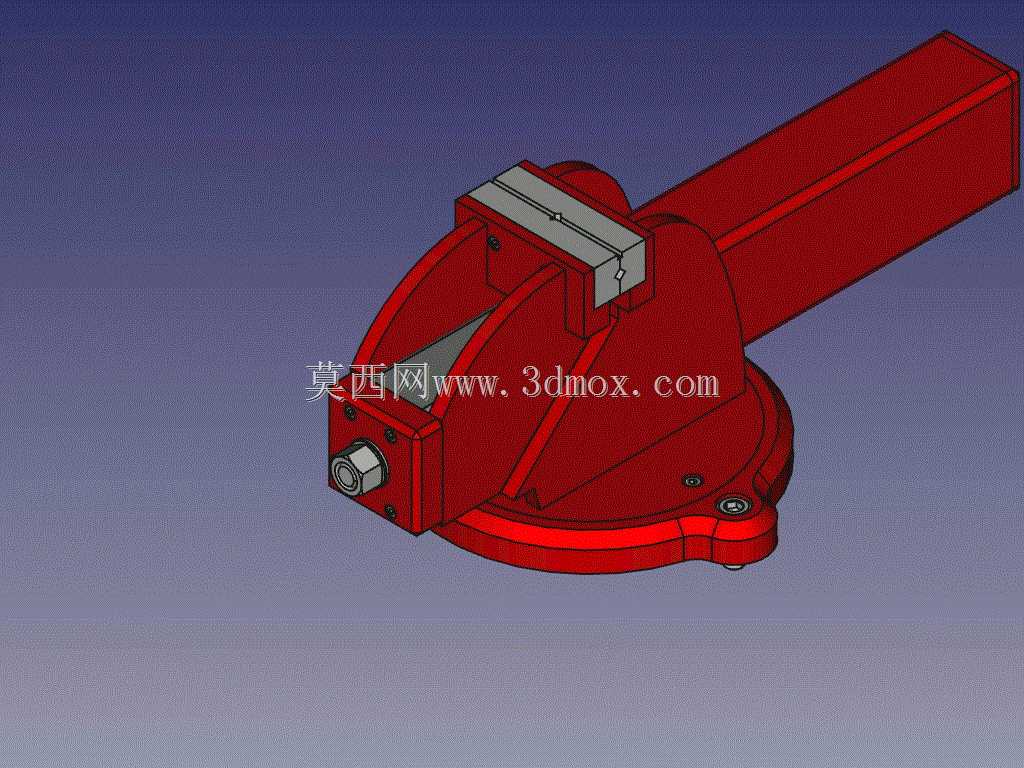

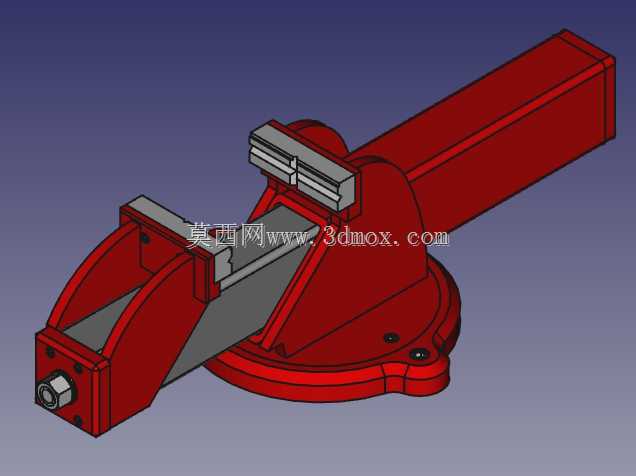

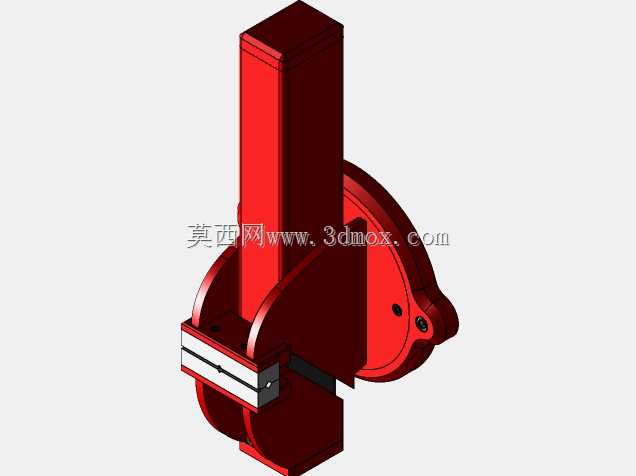

　　这款手动虎钳的结构设计围绕钳工工位、小型机加工辅助装夹场景展开，可适配台钻、轻型铣床、手工打磨、零件修配等多类作业的工件固定需求，核心作用是通过机械锁紧力约束工件自由度，避免加工过程中工件移位、振颤，保障加工精度与操作安全。从功能特性来看，该虎钳采用旋转底座结构，可实现水平方向360度回转调整，锁紧后可固定夹持角度，适配不同方位的加工操作需求；钳身主体采用长行程滑动导轨结构，活动钳身沿固定导轨做直线往复运动，配合端部的丝杆进给机构，可实现较大范围的开口调节，能够兼容不同尺寸规格的工件装夹，钳口位置预留了可更换钳口板的安装位，可根据加工工件的材质、外形更换平口钳口、V型钳口或者软质钳口，避免夹伤工件表面，同时提升异形工件的夹持稳定性。

　　设计思路上，整体结构优先考虑刚性与操作便捷性的平衡，底座采用带安装孔的法兰式结构，可通过螺栓直接固定在工作台面，安装边界需预留钳身回转的空间，避免旋转过程中与周边工位器具发生干涉；固定钳身与活动钳身的滑动配合面采用大接触面积的矩形导轨结构，可承受较大的夹持反力，减少夹持过程中的钳身上翘、偏摆问题，丝杆端部设置了方便施力的方头结构，可配合扳手实现大夹紧力的锁紧，同时在丝杆与活动钳身的连接位置设置了防脱结构，避免活动钳身超行程脱出。从安装与尺寸适配角度，底座的安装孔位按照常规钳工工作台的T型槽间距设计，无需额外改制工作台即可完成固定，钳身整体高度控制在适合人工操作的区间，操作人员站在工位前即可轻松完成工件装夹、角度调整、锁紧操作，

　　无需过度俯身或者抬臂；钳身的滑动导轨面预留了润滑脂加注的间隙，日常维护时只需定期在配合面涂抹润滑脂，即可保障滑动顺畅，减少磨损延长使用寿命。在实际应用中，这类手动虎钳除了常规的机加工装夹，还可用于小型零件的装配、粘接、焊接定位等场景，针对小批量加工、维修修配类作业的适配性较强，相比重型机用虎钳，其结构更轻量化，安装调整更灵活，同时足够的刚性可满足轻型加工的装夹需求，不会因为夹持力不足导致工件飞脱。
