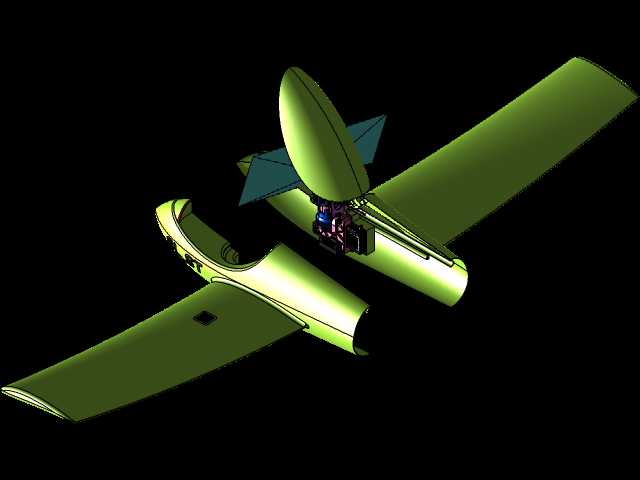

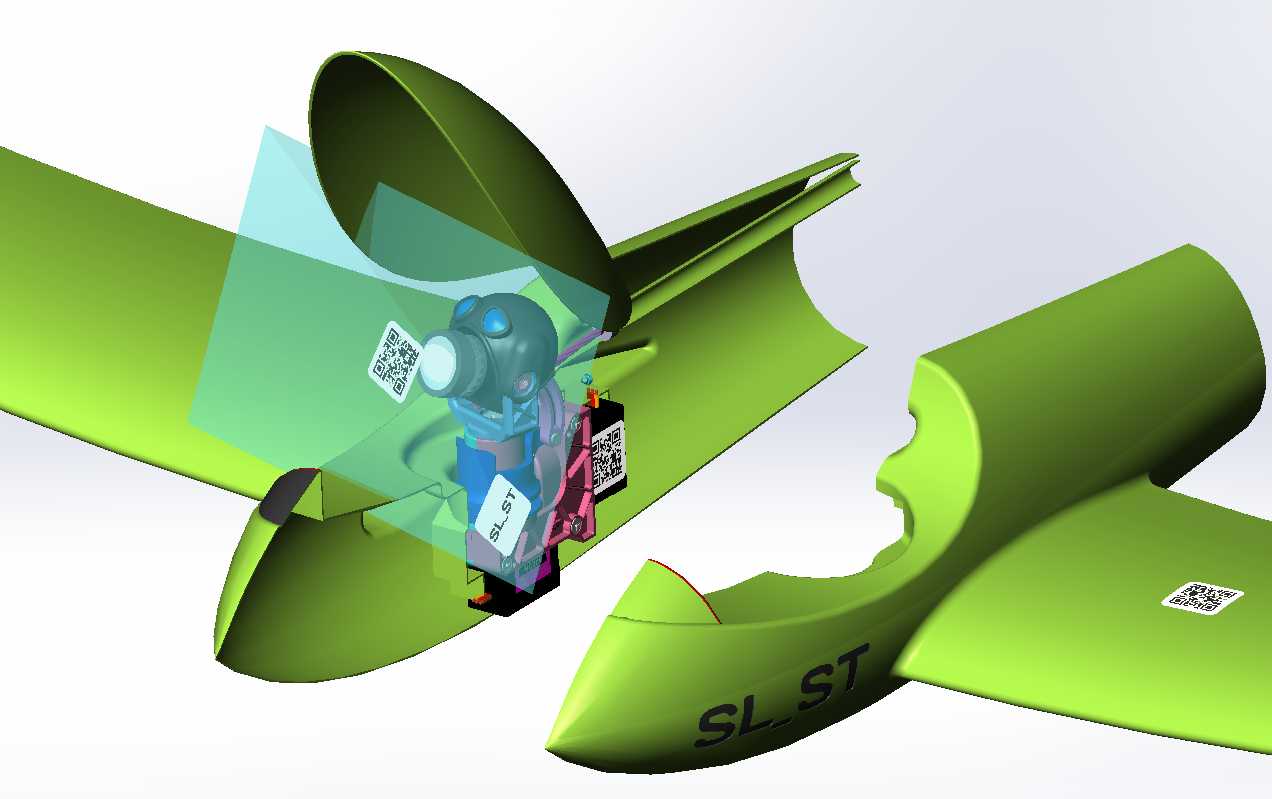

FPV无人机用头部跟踪云台支架结构

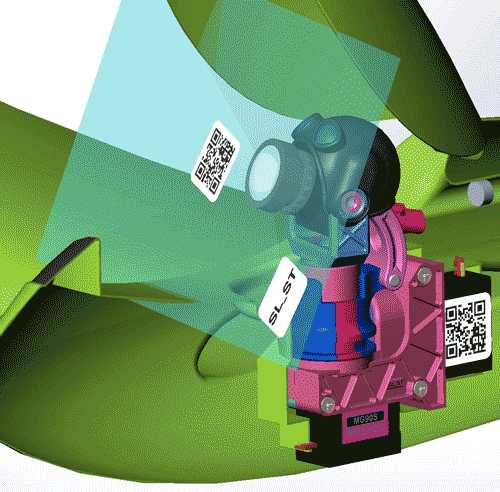

　　这套结构主要适配FPV穿越机、固定翼航拍载机的第一视角拍摄需求，核心作用是将飞手的头部动作同步映射到机载相机的姿态调整上，解决传统固定机位航拍视角受限、无法跟随视线快速捕捉画面的痛点。从实际使用场景来看，不管是竞速类FPV飞行时快速追踪赛道标志物，还是航拍作业中跟随地面移动目标调整拍摄角度，这套跟踪支架都能实现毫秒级的姿态响应，避免画面出现卡顿、视角偏移的问题。设计上采用了分体式模块化的装配思路，主体承载结构使用高强度工程塑料材质做轻量化处理，在保证结构刚性的前提下尽可能降低机载负载，避免增加无人机的额外起飞重量影响续航。俯仰与航向两个转动自由度的限位结构做了冗余设计，转动行程覆盖FPV飞行常用的视角范围，

　　同时设置了机械硬限位防止转动超程拉扯相机连接线。安装边界上预留了标准的20mm、25mm两种间距的安装孔位，能够直接适配市面上绝大多数FPV载机的顶部安装位，不需要额外做转接件加工，相机固定位兼容通用的运动相机安装卡扣，更换不同拍摄设备时不需要重新调整整体结构。走线槽做了内嵌式设计，相机的供电与信号线可以顺着支架内部的空腔排布，避免飞行过程中线材外露被螺旋桨打到，也能减少飞行风阻。结构的转动副处预留了阻尼调整间隙，使用者可以根据自己的飞行习惯调整云台转动的阻尼手感，避免飞行过程中因为机体震动导致相机画面出现抖动。整套结构的受力点都做了加强筋处理，在无人机做急转、俯冲等大过载机动动作时，支架不会出现形变松脱的情况，保证相机姿态始终和飞手头部动作保持同步。
