镂空轻量化四旋翼无人机机架结构设计

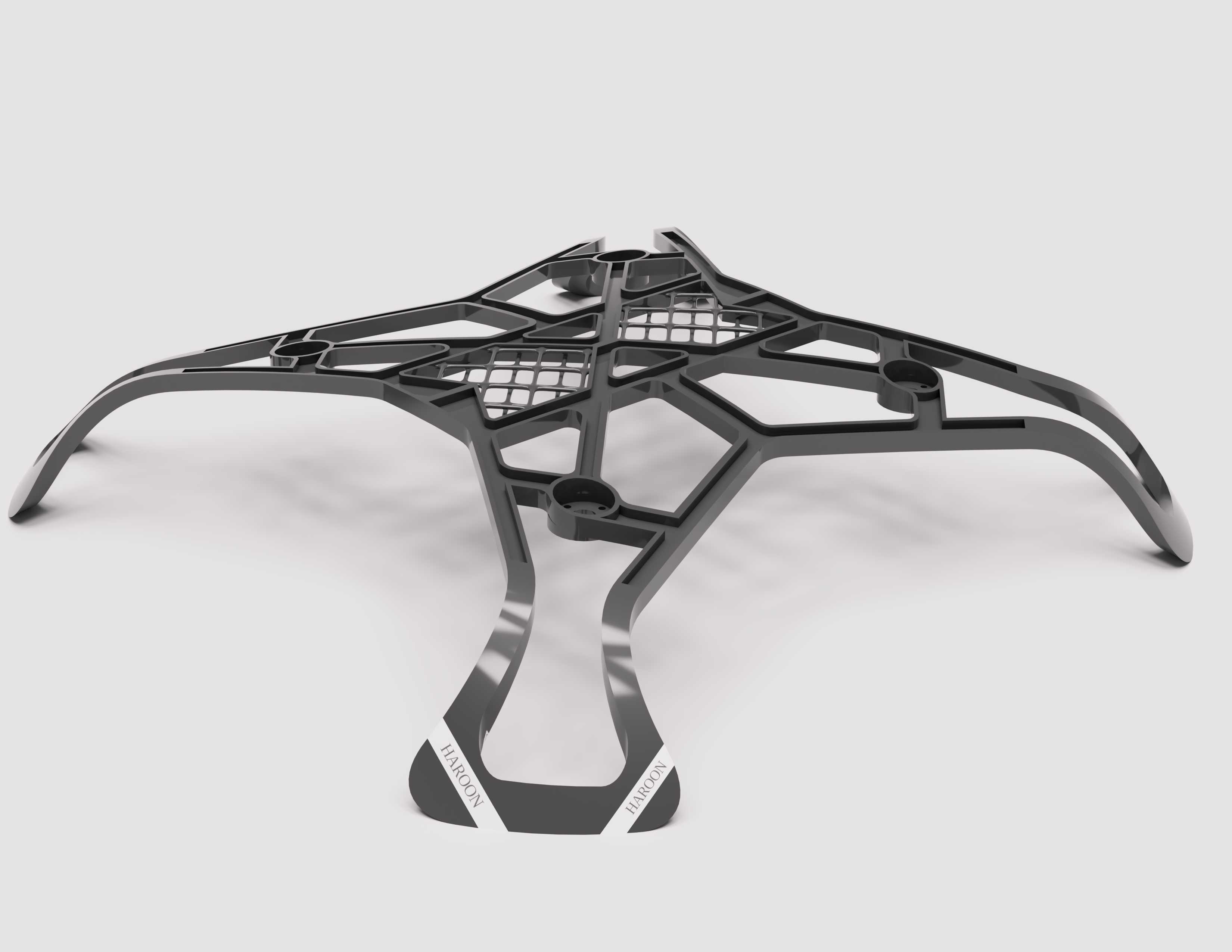

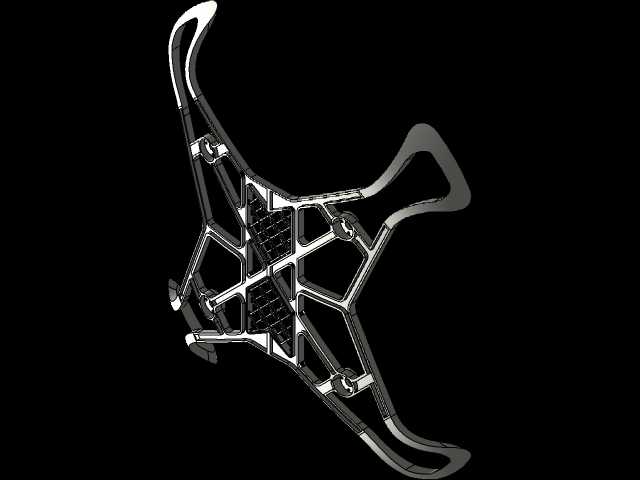

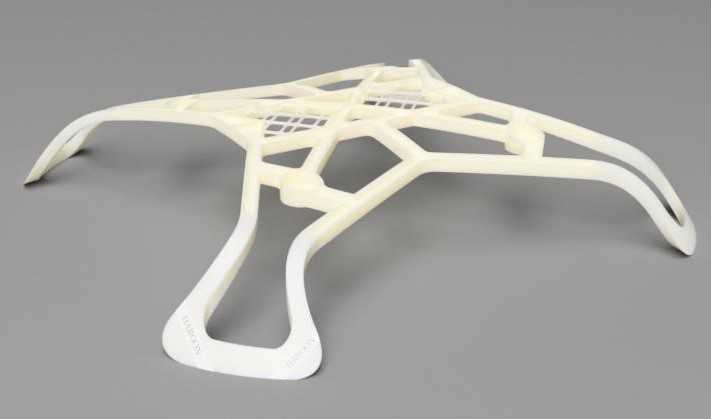

　　这款四旋翼机架的结构设计，核心围绕复杂作业场景下的飞行可靠性展开，尤其适配灾后区域的低空探查作业需求——在建筑坍塌、道路阻断的灾害现场，常规地面探查设备无法快速抵达核心区域，搭载该机架的四旋翼飞行器可依托紧凑的机身结构，在狭窄的建筑缝隙、倒伏障碍物间隙穿行，完成现场画面回传、生命迹象探查等作业，不会因机身外廓冗余出现卡滞、碰撞损毁的问题。从结构受力逻辑来看，机架采用一体化仿生镂空构型，没有采用传统多杆件拼接的组装形式，整体受力路径从中心载荷舱向四个机臂末端平滑过渡，每一处镂空筋条的走向都匹配飞行过程中的受力方向：机臂向上的抬升力、飞行姿态调整时的扭转力矩、降落瞬间的冲击载荷，都能通过连续的筋条结构分散到整个机架主体，

　　避免局部应力集中导致的结构断裂。设计阶段优先平衡了三个核心参数的制约关系：首先是结构自重，镂空切除的区域均为非受力冗余部位，在保证结构强度的前提下尽可能削减无效重量，直接提升飞行器的有效载荷上限，可搭载更多探查传感器、备用电源模块，延长单次作业的滞空时间；其次是结构刚性，筋条的厚度、转折处的圆角参数都经过受力校核，即使在突发阵风、机动避障的大过载工况下，机臂末端的形变量也能控制在动力系统允许的范围内，不会因机臂震颤影响飞控系统的姿态判断，保证飞行稳定性；最后是安装边界的适配性，机架中心区域预留的安装位可直接适配主流飞控主板、电源模块的安装尺寸，四个机臂末端的电机安装座统一采用通用安装孔距，无需二次打孔加工即可匹配常用规格的无刷电机，

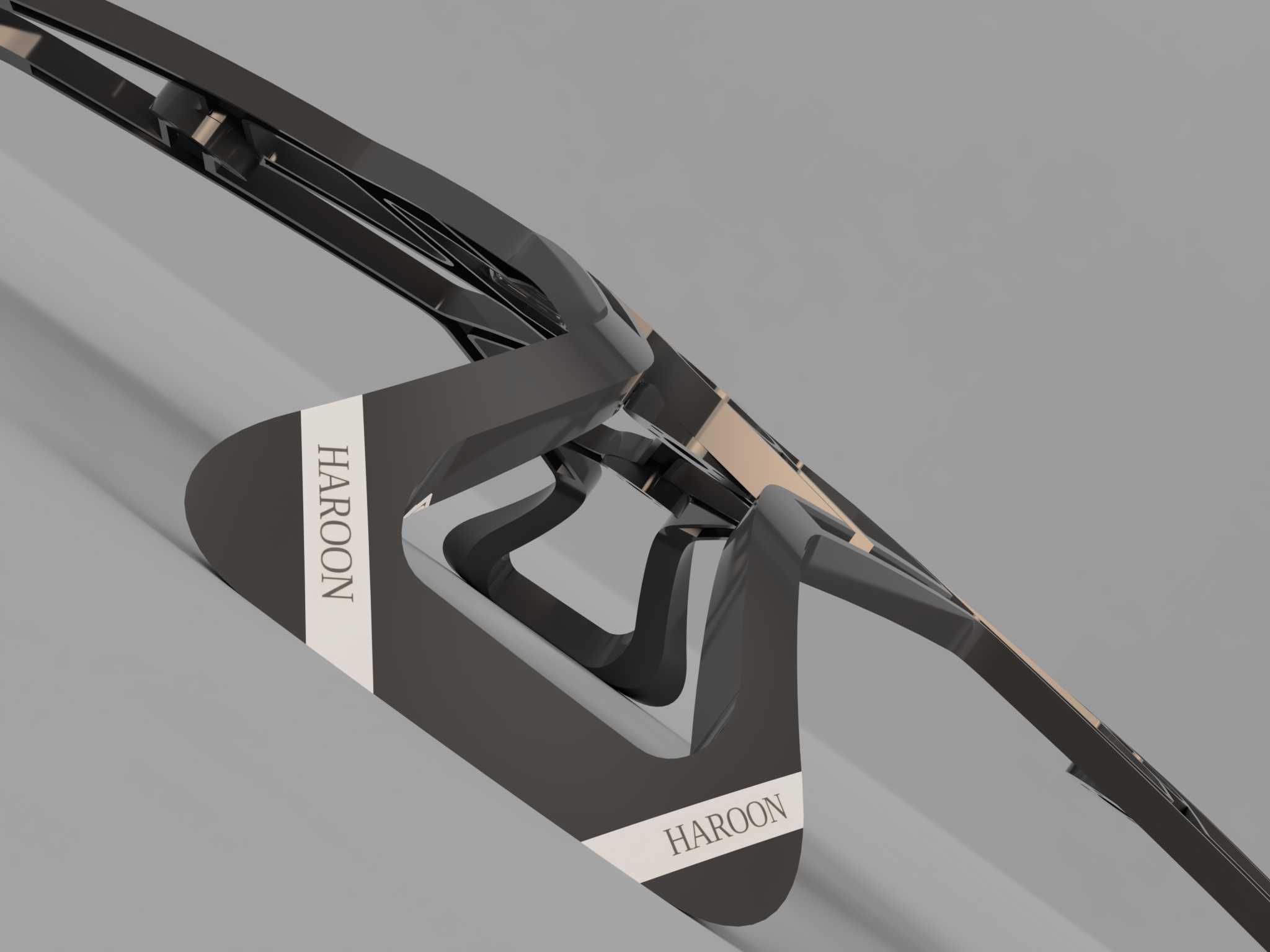

　　机架下部预留的载荷挂点可直接固定摄像模块、喊话装置等作业配件，不需要额外设计转接结构。机架的外廓尺寸经过针对性优化，对角电机轴距适配中小功率动力套装，既不会因轴距过大导致机身转动惯量提升、影响机动灵活性，也不会因轴距过小导致相邻旋翼的气流产生干扰、降低动力效率；机身整体重心落在中心载荷舱的几何中心位置，装配时不需要额外增加配重块调整重心平衡，进一步降低整机无效重量。机架底部的支撑结构采用弧形一体化设计，降落时可通过自身结构形变吸收部分冲击能量，即使在不平整的废墟表面降落，也能保证机身姿态稳定，不会出现侧翻磕碰机载设备的问题；筋条表面的过渡圆角处理，既避免了加工过程中的应力残留，也能减少飞行过程中的空气阻力，降低动力系统的能耗。
