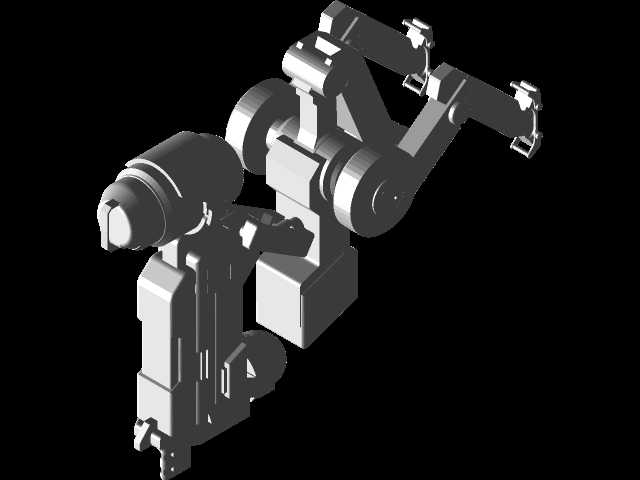

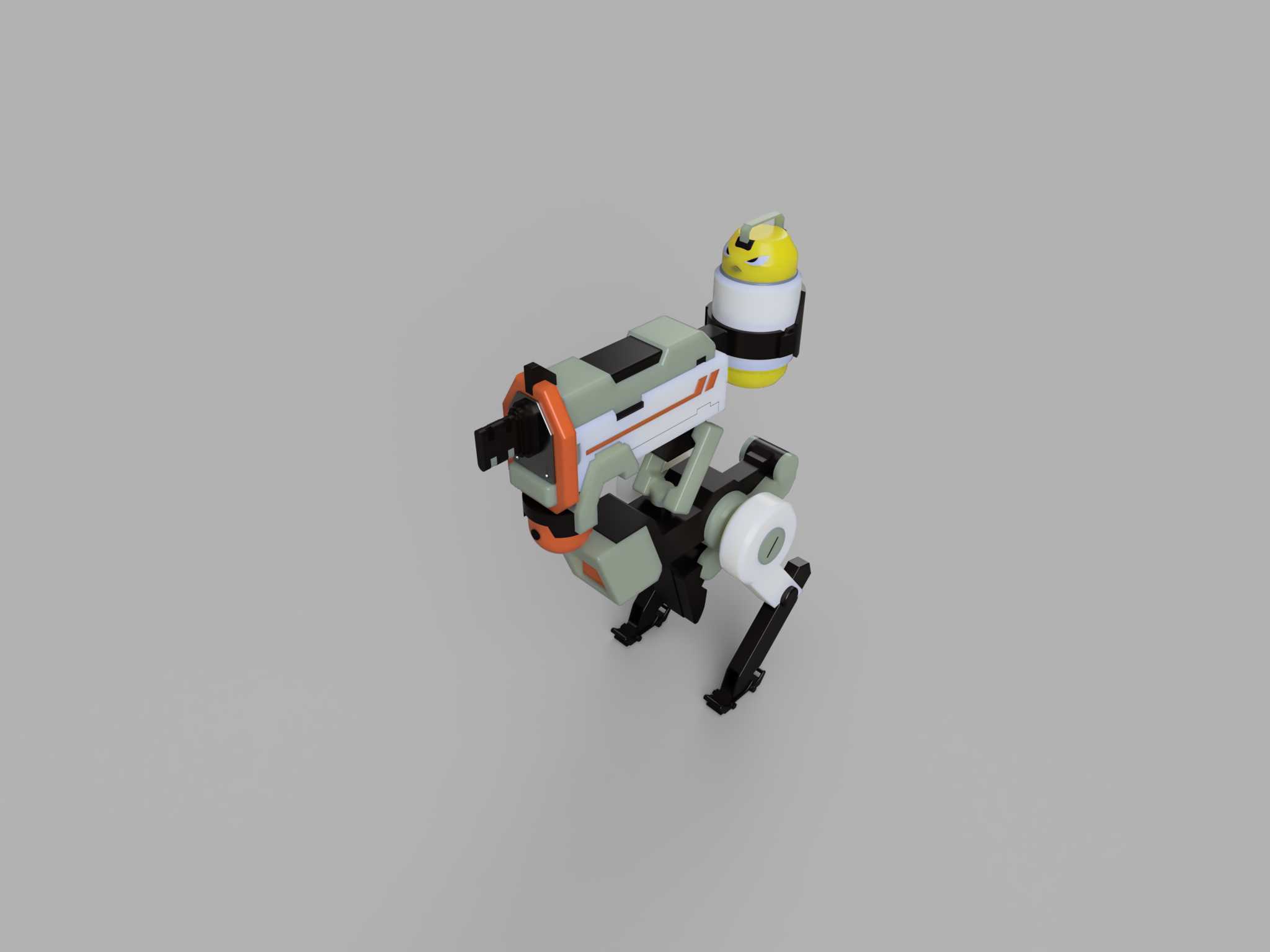

无畏契约奇趣炮台手办结构设计

　　这款炮台造型的潮玩手办结构，适配桌面级FDM3D打印设备的加工特性，拆分后的零件壁厚统一控制在1.8-2.2mm区间，既保证打印过程中不会出现薄壁翘曲、层间剥离的问题，也能避免厚壁带来的打印时长冗余、内部填充浪费的情况，所有外露棱边均做了R0.5-R1mm的圆角过渡，既还原原作的卡通机甲质感，也能避免打印后支撑拆除时的锐角崩边，同时提升手持把玩时的触感安全性。从结构设计逻辑来看，整体采用模块化拆分思路，将炮台分为基座支撑段、身管主体段、顶部装饰舱、侧挂功能件四个独立装配模块，模块之间采用0.2mm间隙的插榫结构定位，无需额外粘接即可完成预装配，若需要做分色喷涂处理，各模块可独立上色后再组装，大幅降低后期涂装的遮盖工作量。

　　基座部分采用三点式支撑脚布局，三个支撑脚的触地平面共面度公差控制在0.1mm以内，组装完成后放置在水平桌面不会出现晃动感，支撑脚与主体基座的连接位置做了局部加厚处理，能承受日常把玩时的常规外力，不会出现连接处断裂的问题。身管主体段的内部做了镂空减重设计，在保证外部造型完整度的前提下，将内部非外观区域的材料去除，整体打印重量控制在120g以内，降低打印耗材成本的同时，也让整体重心落在基座支撑面的几何中心位置，不会出现头重脚轻倾倒的问题。顶部的装饰舱采用独立分件设计，与身管主体的连接采用插拔式结构，可根据喜好更换不同配色的装饰舱零件，拓展手办的个性化展示空间。侧挂的功能件同样做了分件处理，突出的橙色装饰环为独立零件，可单独打印橙色耗材，

　　无需后期补色就能还原原作的撞色设计。从应用场景来看，这类结构既可以作为3D打印爱好者的练手案例，验证模块化拆分、插榫配合的设计合理性，也可作为游戏周边潮玩的量产原型，经过简单的表面打磨、喷涂处理后，即可作为桌面摆件、收藏展品使用。设计过程中充分考虑了无支撑打印的可行性，所有外表面的倾斜角度均大于45度，仅在少数悬空的卡扣位置添加易拆除的树状支撑，支撑拆除后不会在外观面留下明显痕迹，降低后期打磨的工作量。各零件的安装边界均做了防呆设计，插榫位置做了不对称切边处理，组装时不会出现装反、错位的问题，即使是没有模型组装经验的爱好者，也能快速完成整体装配。身管位置的可动结构预留了0.3mm的转动间隙，组装后可实现小角度的俯仰调整，提升把玩时的互动性，转动阻尼通过插榫的配合过盈量控制，无需额外添加阻尼脂即可保持调整后的角度稳定。
