单挤压桌面级熔融沉积成型设备结构

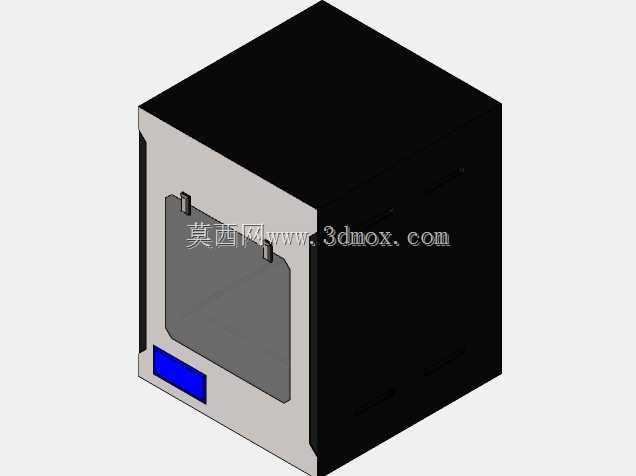

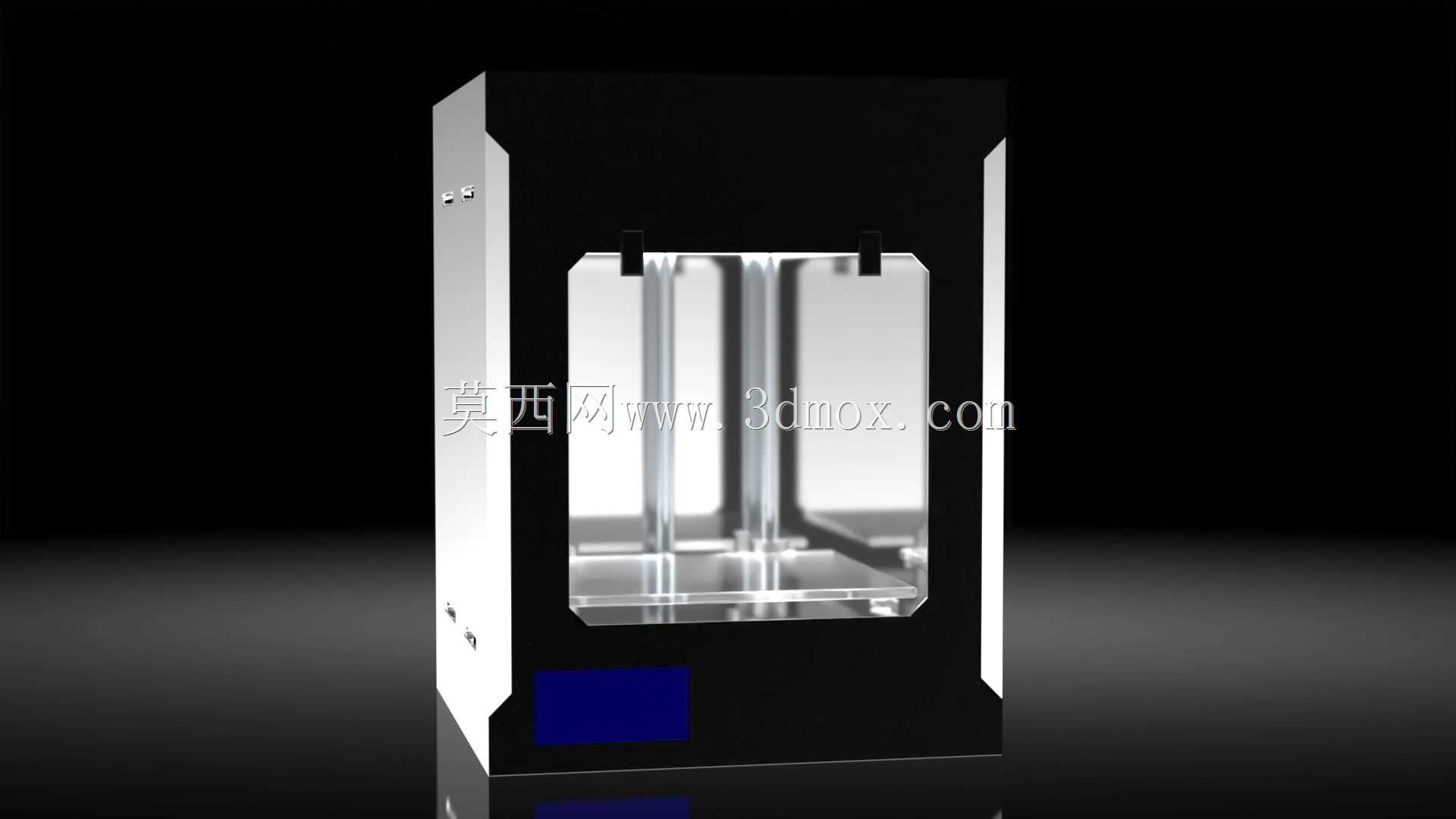

　　这款单挤压结构的桌面级增材制造设备，核心面向中小尺寸定制件的快速成型场景，在创客研发、教学实训、小批量手板打样领域有很高的适配性，能覆盖绝大多数非金属耗材的熔融成型需求。从结构设计逻辑来看，整机采用半封闭钣金框架，左右两侧设置金属支撑立柱，既承担Z轴传动组件的安装基准，也能减少成型过程中外界气流对腔体内温度场的干扰，避免PLA、ABS等耗材冷却速率不均引发的翘曲、层间剥离问题。正面预留大面积透明观察窗，采用内嵌式安装结构，不额外占用设备外部操作空间，操作人员可全程观察打印过程中耗材挤出、层厚堆积的状态，及时调整参数应对堵头、翘边等异常。设备下部集成触控操作模块，所有参数设置、打印启停操作都可在该区域完成，操作高度适配桌面使用场景，

　　无需额外架设操作终端。成型腔体的有效构建空间为300mm×250mm×200mm，这个尺寸边界经过多轮场景验证，既能容纳常见的教学演示件、创客创意作品、小型工业手板的成型需求，又不会因腔体过大导致桌面占用空间超标，整机放置在常规1.2米宽的工作台上，还能预留出耗材存放、工具摆放的操作余量。Z轴传动采用双光杆导向搭配丝杆传动的结构，安装时以两侧立柱的加工基准面为定位参照，保证升降平台的平面度公差控制在0.1mm以内，避免大尺寸打印时平台倾斜导致的首层粘附失败、层厚不均问题。打印平台采用固定式加热基板设计，平台表面预留柔性贴膜安装位，可根据耗材类型更换不同粘附性能的贴膜，降低成品拆卸难度。单挤出喷头模块集成在X轴传动组件上，

　　X轴采用皮带传动结构，运动行程完全覆盖成型腔体的宽度范围，喷头周边预留散热风道安装位，可对喉管部位进行强制风冷，避免耗材提前熔融引发的堵头故障。整机外壳采用拼接式钣金结构，所有连接位都设计了定位止口，装配时无需复杂工装即可完成对位，后期维护时可快速拆卸侧面板，对传动组件、电路模块进行检修更换，设备后部预留耗材进料口与电路接口位，走线全部隐藏在框架内部，避免外露线路被运动部件剐蹭引发的安全隐患。
