丝杠传动用SL_ST防摆动支撑垫圈结构

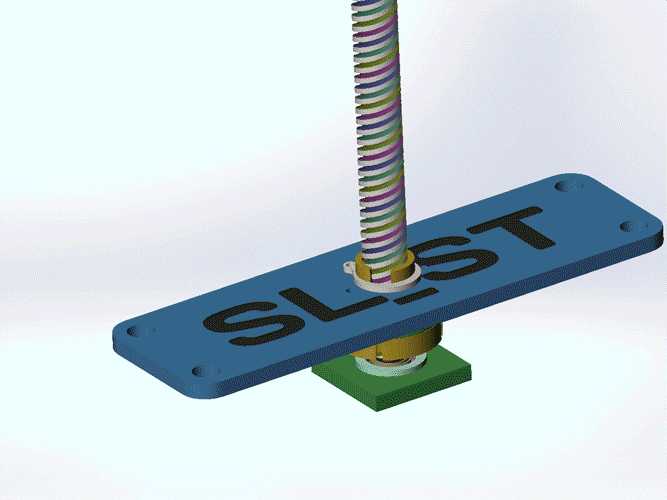

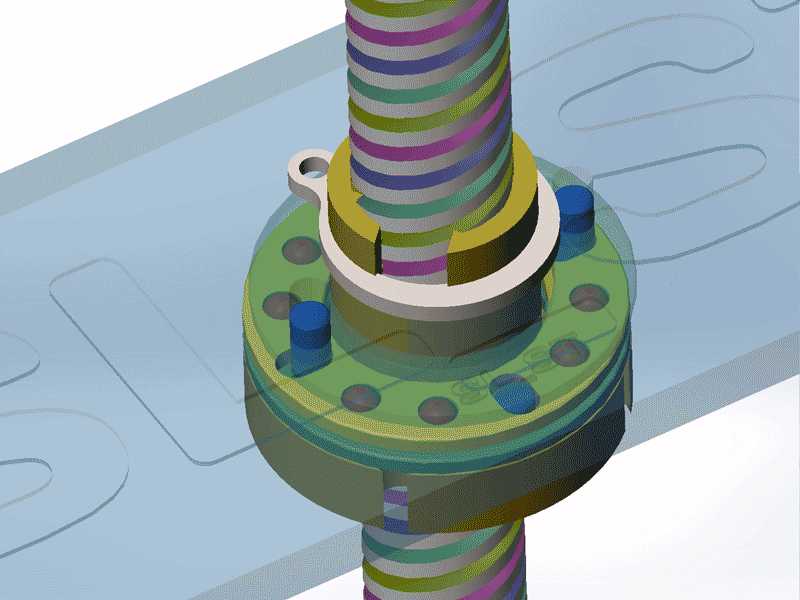

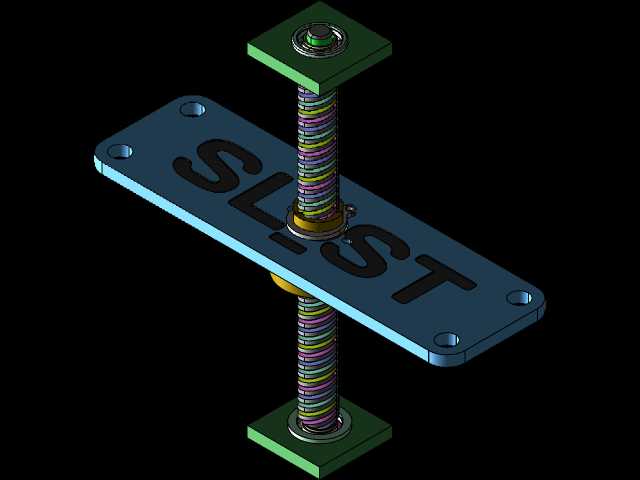

　　在桌面级3D打印设备、小型自动化送料机构以及轻载直线传动模组的实际装配调试中，Z轴丝杠的径向摆动问题始终是影响传动精度的核心痛点之一，尤其是长径比偏大的梯形丝杠，在高速往复进给工况下，丝杠中段会因自身刚性不足产生径向窜动，直接导致传动末端的执行件出现Z向层纹偏移、定位精度超差等问题，严重时还会加剧丝杠螺母的异常磨损，缩短整套传动副的使用寿命。这款防摆动支撑垫圈正是针对这类轻载丝杠传动场景设计的径向约束结构，整体采用三块薄板拼接的组合式结构，所有板件均可通过激光切割工艺完成加工，无需复杂的铣削或CNC工序，加工门槛低，适合小批量定制或DIY场景快速制作。结构核心通过四个定位销与推力球实现自由度约束，

　　最终形成仅保留两个转动自由度的支撑轴承结构，不具备整周回转能力，可在不影响丝杠正常轴向进给的前提下，对丝杠的径向窜动形成稳定约束，从根源上降低Z轴摆动带来的精度误差。设计过程中刻意规避了磁吸式约束方案，主要考虑到磁吸结构会不可避免地吸附加工环境中的金属切屑、粉尘颗粒，这些硬质颗粒一旦进入丝杠与螺母的配合间隙，会直接划伤丝杠滚道与螺母内壁，反而加速传动副的磨损，相比之下纯机械接触式的支撑结构可靠性更高，后期维护成本更低。从安装边界来看，垫圈主体采用长条形平板结构，四个角预留安装固定孔，可直接通过螺栓固定在设备的安装基板或型材框架上，安装时无需对现有设备的主体结构做大规模改动，仅需在丝杠对应径向摆动幅度最大的位置预留对应安装空间即可，

　　适配直径范围覆盖常规桌面级设备常用的8mm、10mm直径梯形丝杠，安装时需保证垫圈中心孔与丝杠的同轴度误差控制在0.1mm以内，避免额外的径向卡滞。实际使用中，该支撑结构可将丝杠中段的径向跳动量控制在0.05mm以内，大幅提升长行程丝杠传动的稳定性，尤其适合改装现有桌面级3D打印机的Z轴传动结构，也可移植到小型数控雕刻机、轻载直线滑台等设备的丝杠防摆改造场景中。结构整体厚度较薄，不会占用过多的轴向安装空间，推力球的接触形式可将支撑处的滑动摩擦转化为滚动摩擦，降低丝杠转动过程中的阻力损耗，不会给驱动电机带来额外的负载负担，三块薄板的拼接形式也方便后期根据不同的丝杠直径快速更换中心适配环，无需重新加工整个支撑座，适配灵活性更强。
