可折叠便携户外炭烤烧烤架结构设计

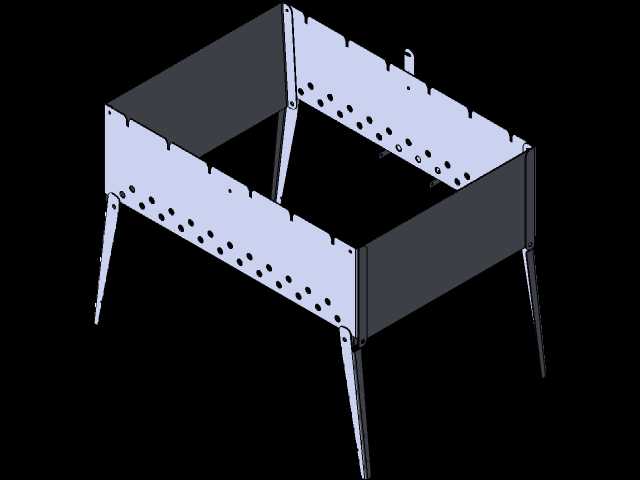

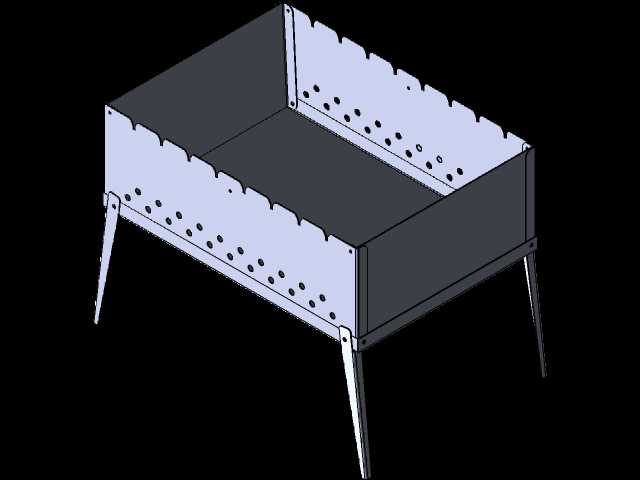

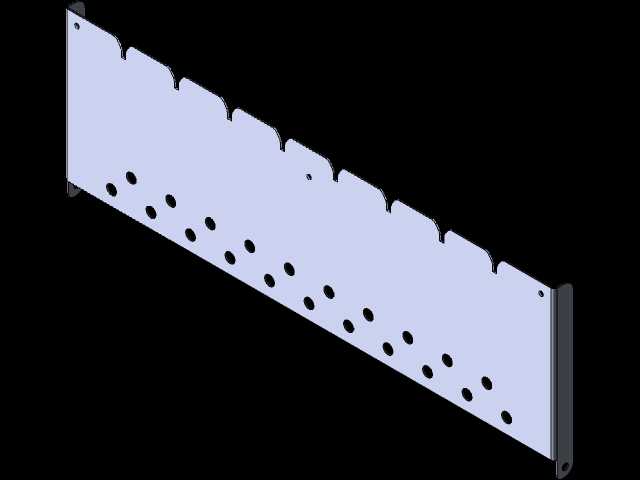

　　这款折叠式炭烤设备的设计核心围绕户外露营、近郊自驾、庭院小聚等非固定场景的使用需求展开，区别于传统固定式焊接烤炉，整体结构采用可翻转折叠的连杆式铰接方案，所有支撑构件与炭槽、烤网承载框架均通过带阻尼的销轴连接，无需额外紧固件即可完成展开与收纳状态的切换。从实际使用的边界条件来看，展开状态下烤网的有效承载面高度设置在距离地面750mm的区间，符合多数人站立操作时的手臂自然作业高度，避免长时间翻烤食材出现腰部劳损；炭槽深度预留120mm的空间，既可以容纳足够量的木炭保证3小时以上的持续燃烧时长，也能避免炭块距离烤网过近导致食材局部焦糊，同时炭槽底部预留了直径8mm的阵列通风孔，配合两侧可开合的调风挡板，可根据烤制需求调整进风量，

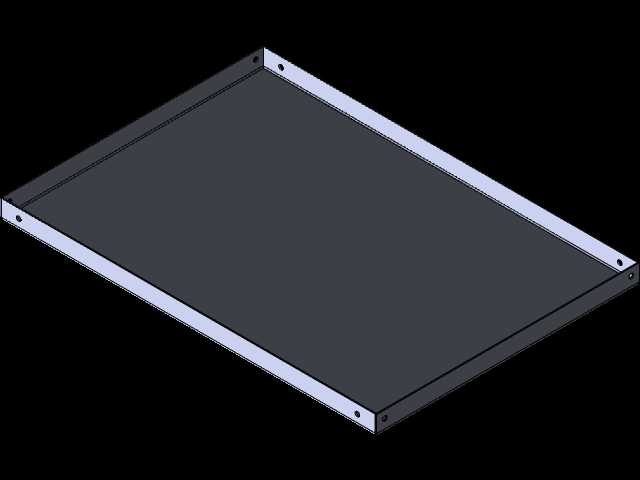

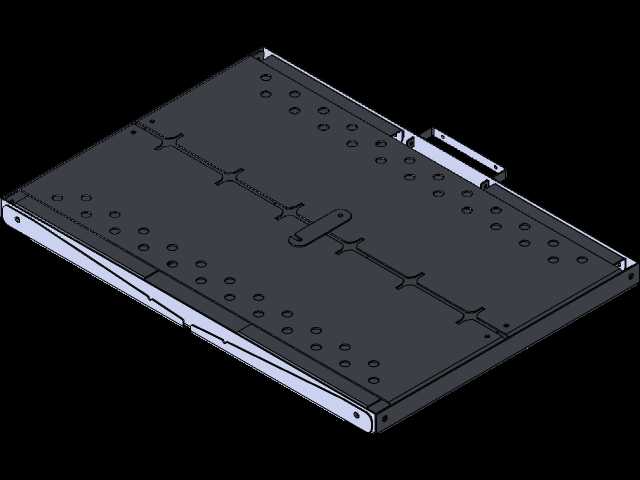

　　控制炭火燃烧温度。收纳状态下整体结构可收拢为厚度不超过120mm的扁平长方体，所有突出的支撑腿均可翻转嵌入主体框架的预留凹槽内，收拢后外部无尖锐突出结构，可直接放入车载储物格、露营装备收纳箱，无需额外防护包装即可携带，适配多数家用车的后备箱储物空间。设计过程中针对铰接位置的受力做了专项校核，支撑腿展开后通过侧边的限位卡扣锁止，单侧支撑可承受15kg的静载荷，满炭加食材的总载荷下整体结构形变量不超过1.2mm，不会出现架体晃动、炭槽倾斜漏炭的问题。烤网采用边框式可拆卸结构，与炭槽上沿的定位卡槽配合，放置后不会出现滑动移位，使用后可单独取下清理，炭槽内侧设计了倾斜的导灰面，燃烧后的炭灰可顺着斜面滑向端部的抽拉式积灰盒，

　　清理时无需翻转整个架体，抽出积灰盒即可倾倒炭灰。考虑到户外使用的复杂地面条件，四个支撑腿的底端均套有防滑橡胶套，在草地、硬质铺装、石板地面都能保证足够的摩擦力，不会出现使用过程中架体滑移的情况；整体结构的所有钣金折边均做了R3mm的圆角处理，避免折叠、展开操作时划伤手部，铰接销轴的端部做了沉头处理，不会突出构件表面勾挂衣物或者露营装备。
