磁悬浮双球嵌套螺旋环摆件结构设计

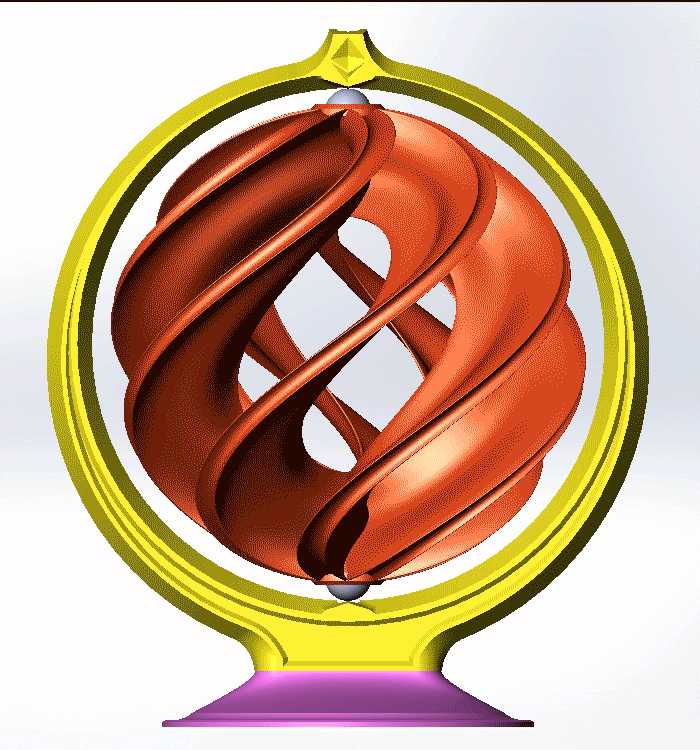

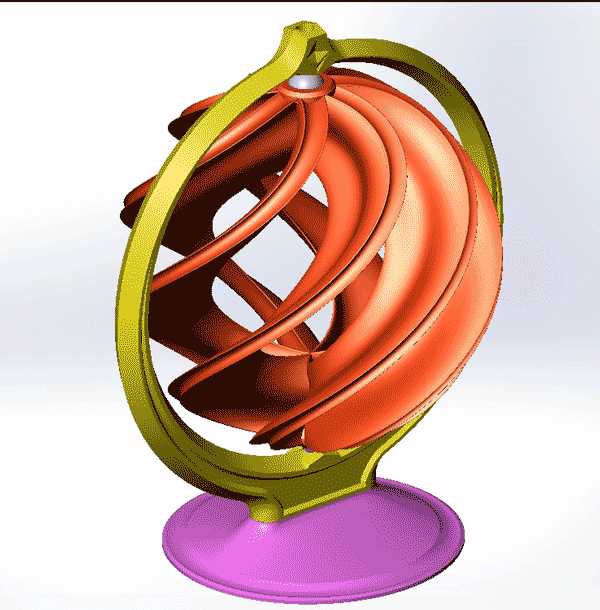

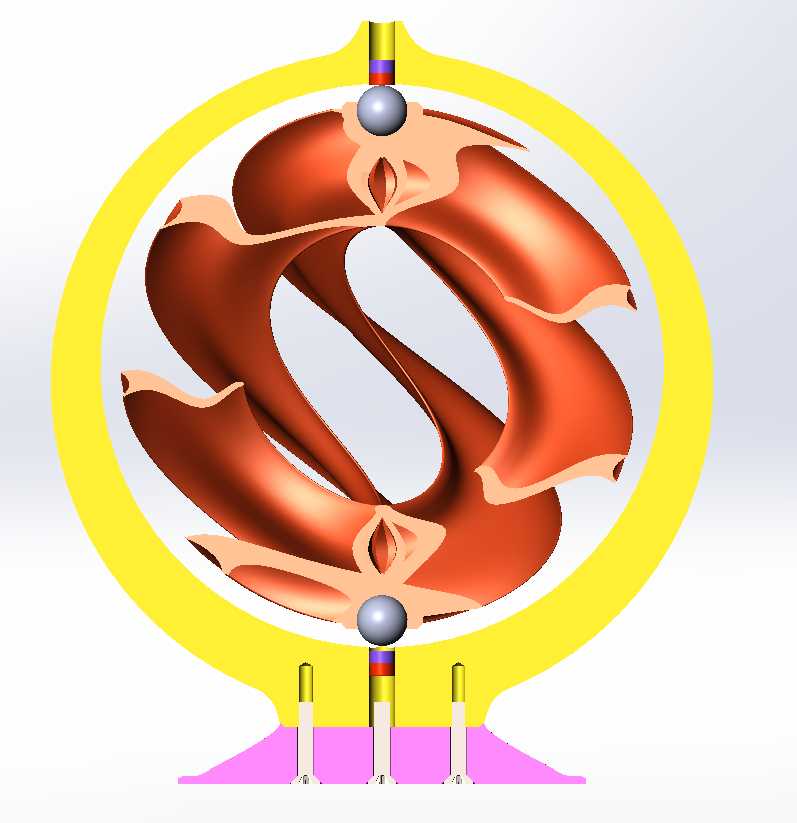

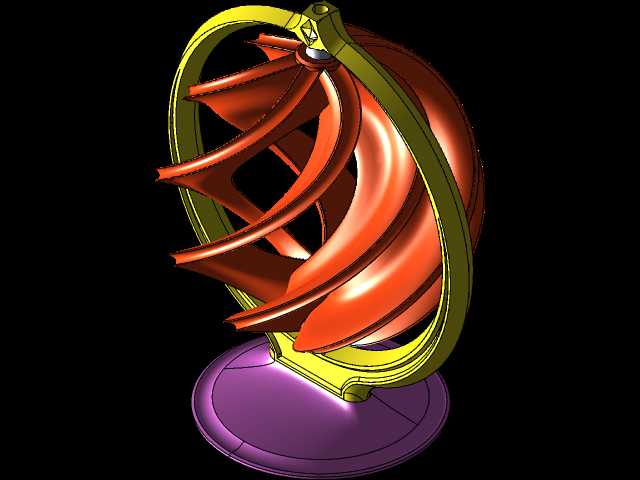

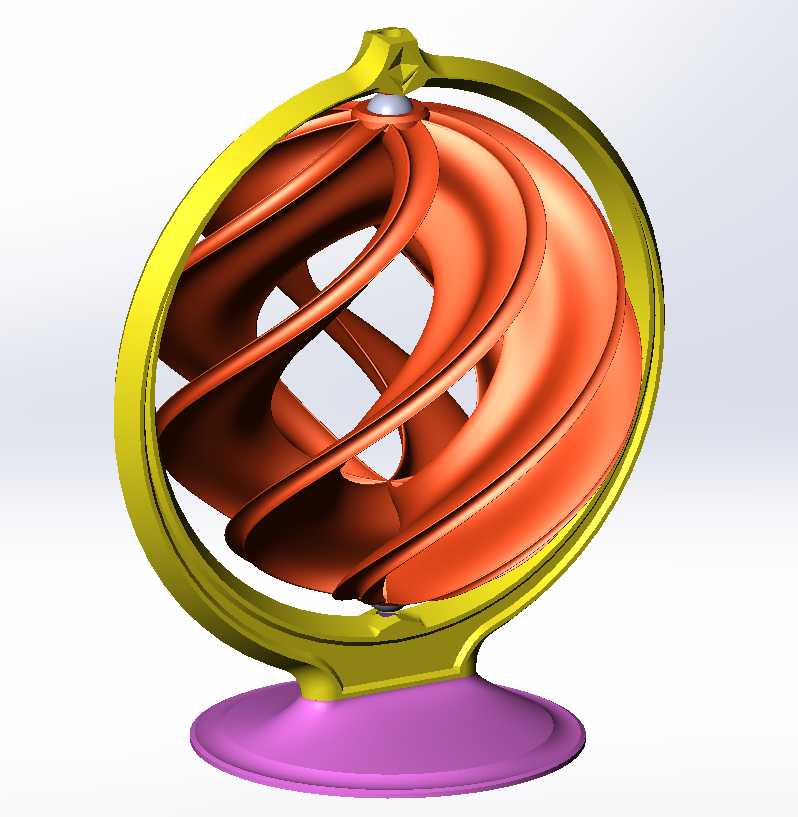

　　这款结构件的核心设计围绕磁悬浮无接触支撑特性展开，外框采用环形闭合承载结构，上下两端预留直径5mm的磁钢安装沉孔，沉孔同轴度公差控制在0.02mm以内，确保上下磁钢的磁场轴线完全重合，为内部悬浮金属球提供稳定的轴向磁约束力。内部螺旋扭转结构采用双曲面连续过渡造型，螺旋升角沿环向均匀渐变，既作为视觉展示的核心造型元素，也承担磁屏蔽辅助作用，通过曲面曲率的连续变化调整周边磁场分布，避免内部悬浮体出现磁场卡滞、偏移失稳的问题。

　　从实际应用场景来看，这类结构可作为科普教具直观展示磁悬浮无接触支撑的物理特性，也可作为桌面工艺摆件适配办公、展示场景，其无机械摩擦的运动特性也能为微小型无接触支撑机构的设计提供结构参考。设计过程中优先验证了磁路布局的合理性，通过调整上下固定磁钢的磁场强度差，让靠近上端的磁钢对金属球的磁吸力略大于下端，同时配合螺旋结构的空间限位，让金属球在无额外机械约束的状态下保持稳定悬浮，不会出现沿环向摆动、触碰内壁的问题。

　　结构的安装边界需注意，外框底座需保持水平放置，倾斜角度不能超过3度，否则会导致磁场轴线偏移，破坏悬浮平衡；整体环形外框的径向尺寸预留了足够的安全间隙，内部螺旋结构与外框内壁的连接采用一体化过渡设计，无额外拼接缝隙，避免装配误差带来的磁场干扰。螺旋结构的壁厚采用均匀化设计，壁厚差控制在0.1mm以内，既保证结构整体刚度，也避免因材质分布不均对磁场造成额外干扰。上下磁钢安装位采用过盈配合设计，装配后无需额外粘接固定即可保证磁钢不会出现轴向窜动，长期使用也不会因磁钢位移导致悬浮失效。

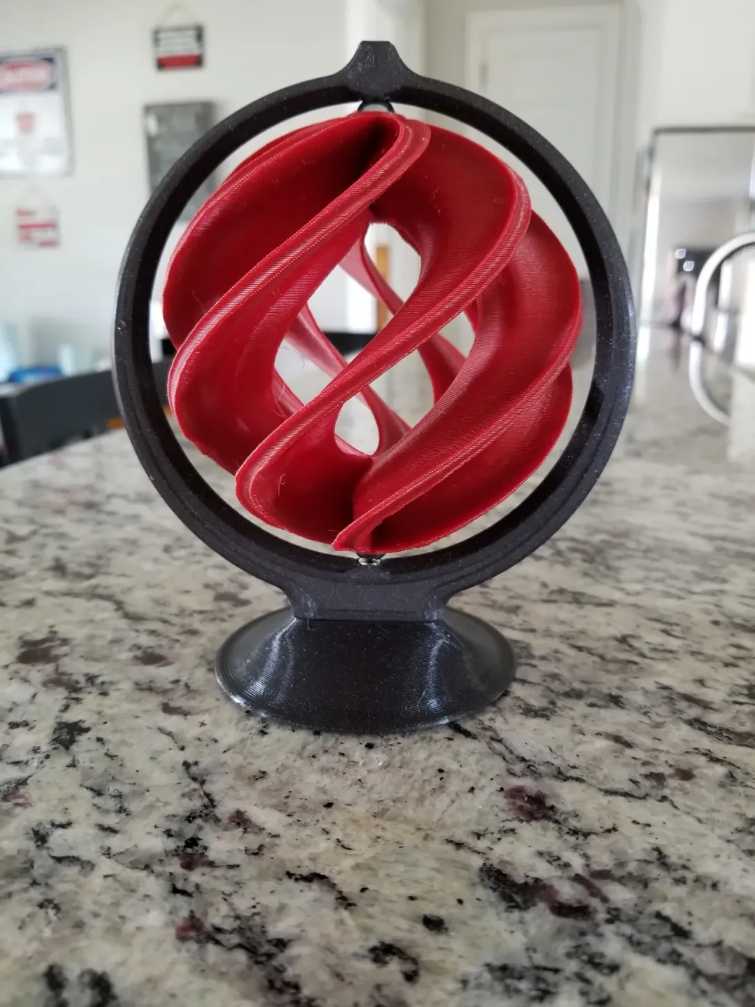

　　在功能特性上，该结构无额外传动部件，依靠磁场力实现无接触支撑，不存在机械磨损问题，日常使用无需额外润滑维护；螺旋结构的镂空设计既减轻了整体重量，也能让观察者清晰看到内部悬浮金属球的状态，直观展示磁悬浮的平衡原理。设计时还考虑了不同使用场景的适配性，底座采用平面支撑结构，可直接放置在水平桌面、展示台面上，无需额外固定安装件，摆放自由度较高。
