折纸天鹅仿生机械传动演示装置

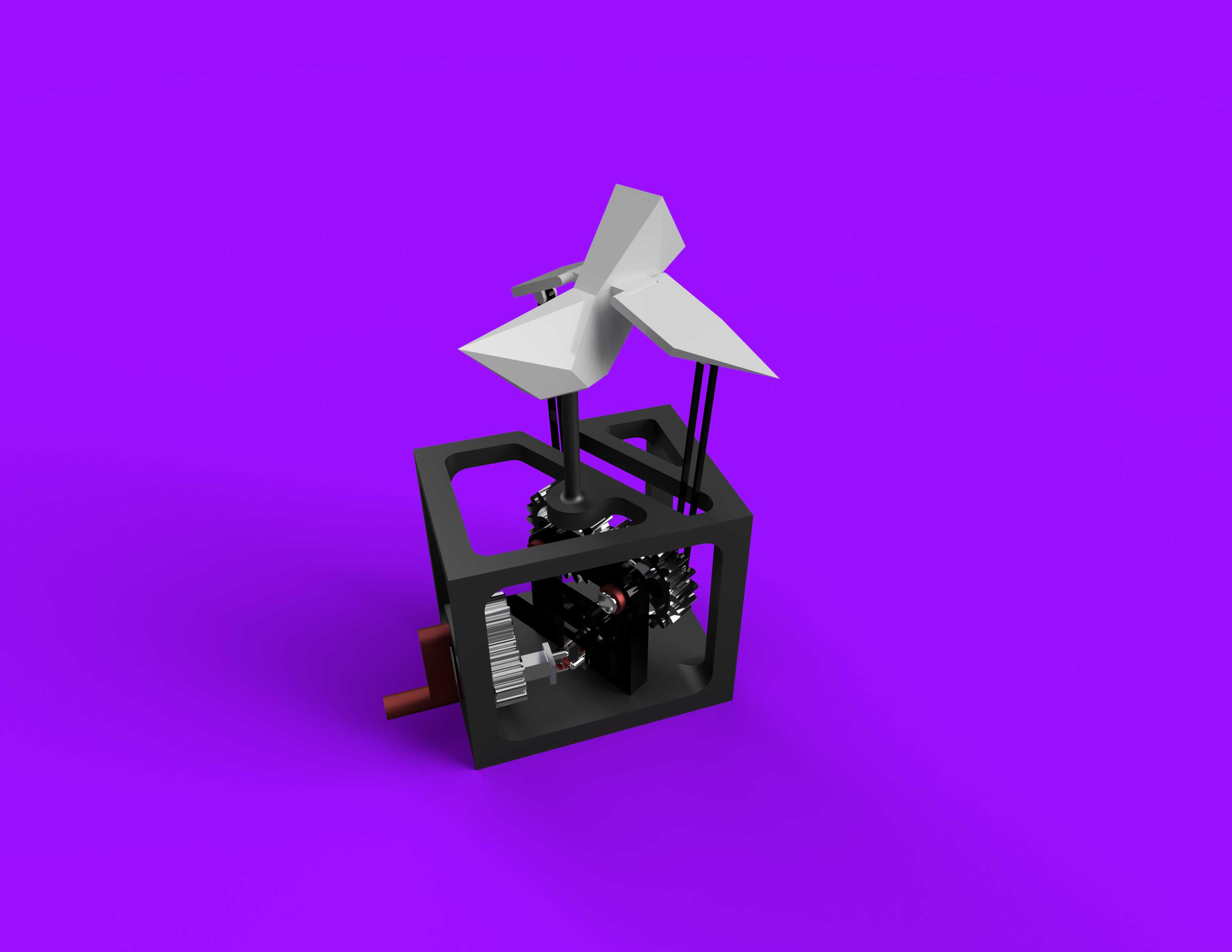

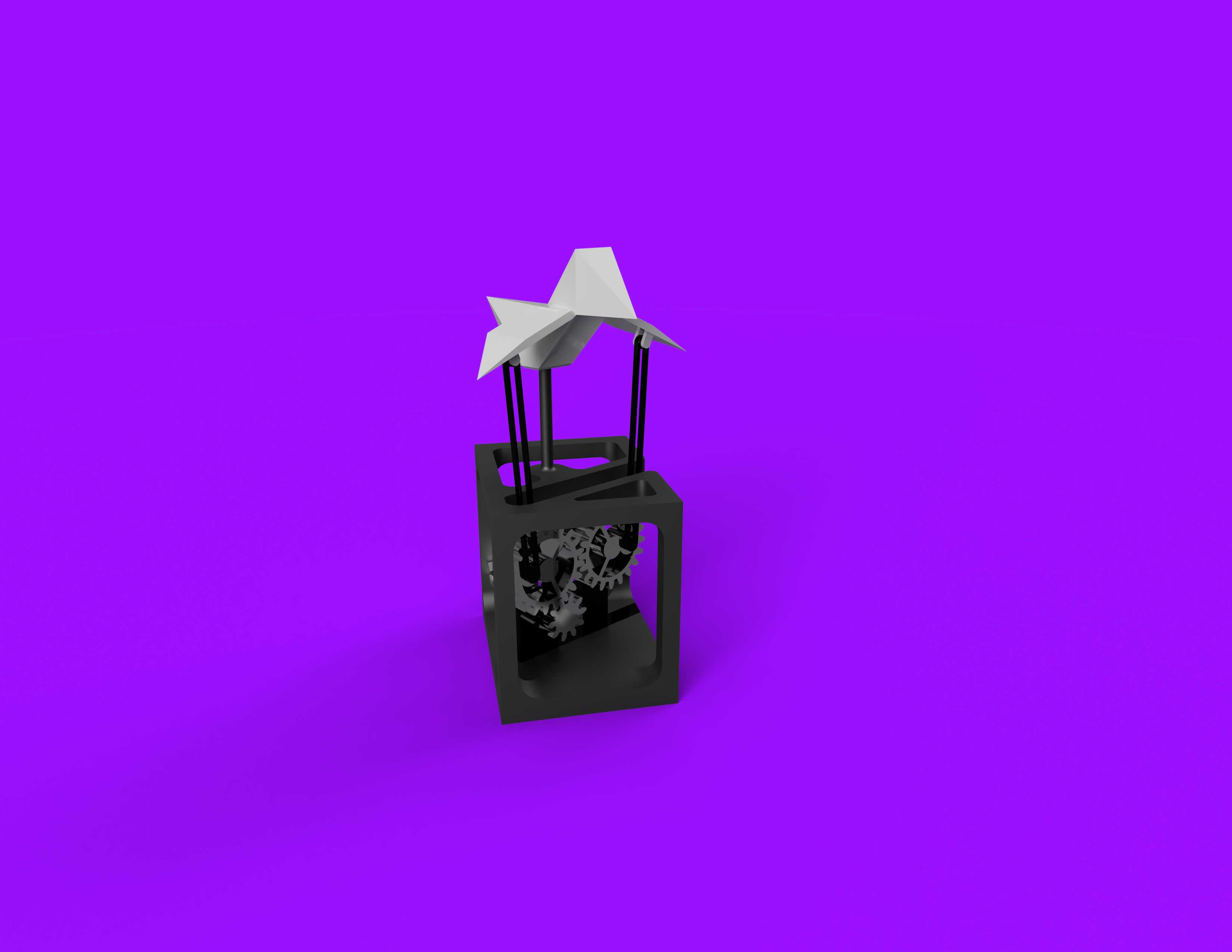

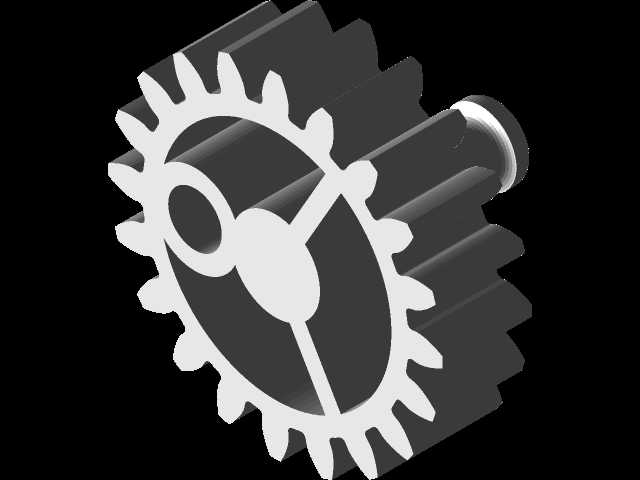

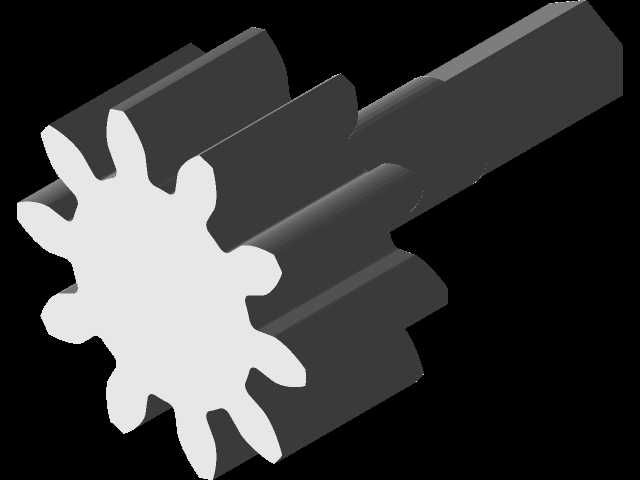

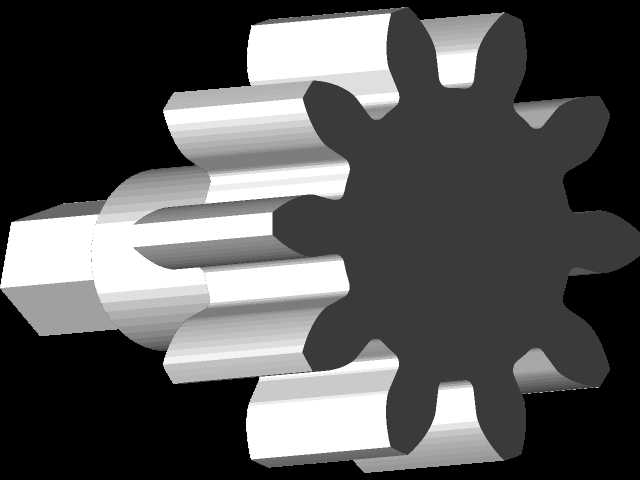

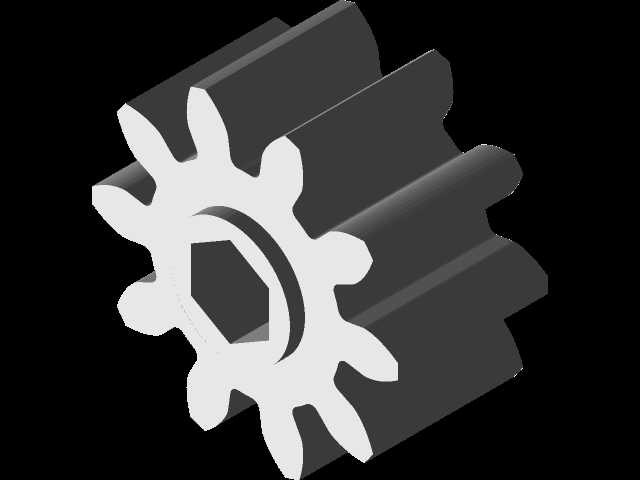

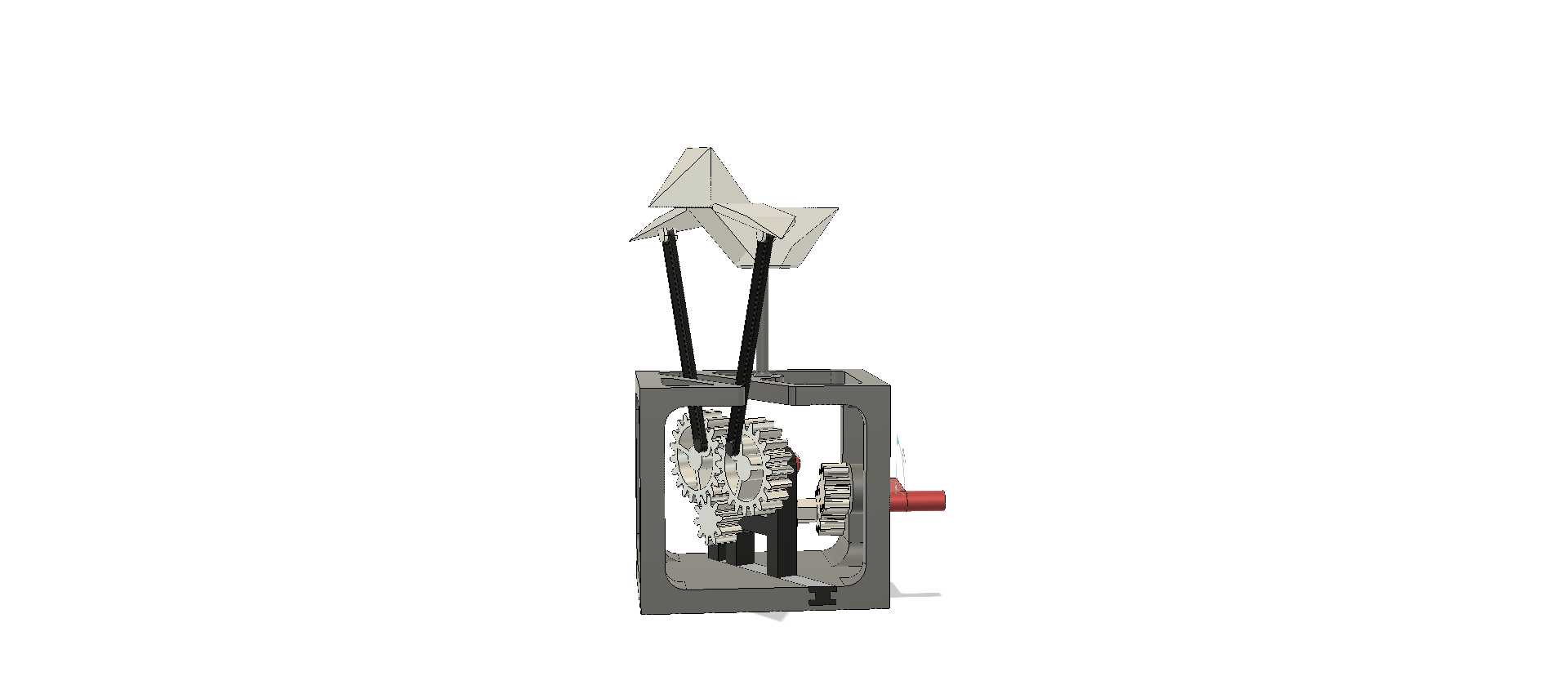

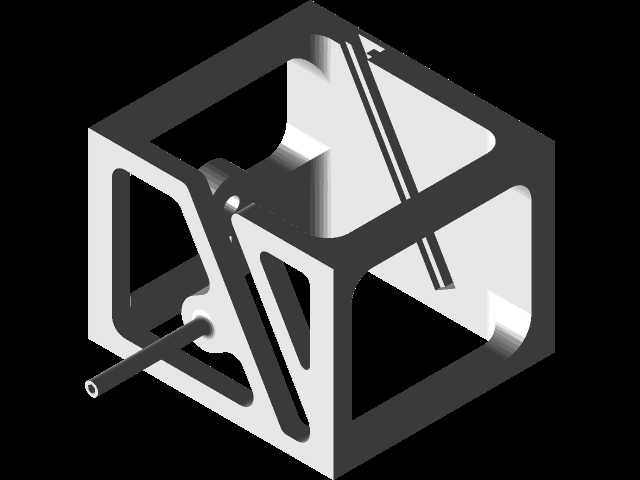

　　这款仿生折纸天鹅传动装置，核心定位是机械原理教学演示与创意机械结构验证载体，可应用于高校机械原理课程的课堂演示、创客空间的机械传动方案验证，也可作为文创类动态机械摆件的结构原型使用。装置整体采用框架式集成布局，将动力输入、传动换向、执行输出全部整合在方形镂空基座内，基座采用镂空框架结构，既能够为内部传动组件提供稳定的安装支撑，也可直观展示内部齿轮、万向节的运动状态，方便观察传动链路的运行逻辑。动力输入侧设置外露手摇曲柄，曲柄与第一级主动齿轮同轴固定，通过手动转动曲柄即可为整套机构提供输入动力，无需外接电源或额外驱动部件，适配无供电场景下的演示需求。传动链路采用三级直齿轮啮合完成减速与动力传递，齿轮模数统一选取适配小载荷传动的规格，

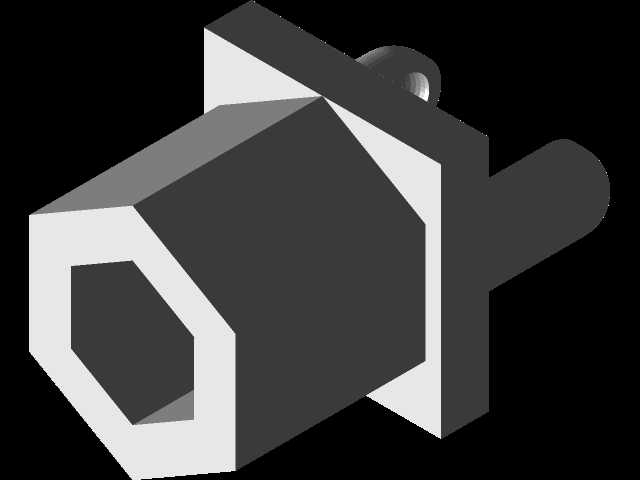

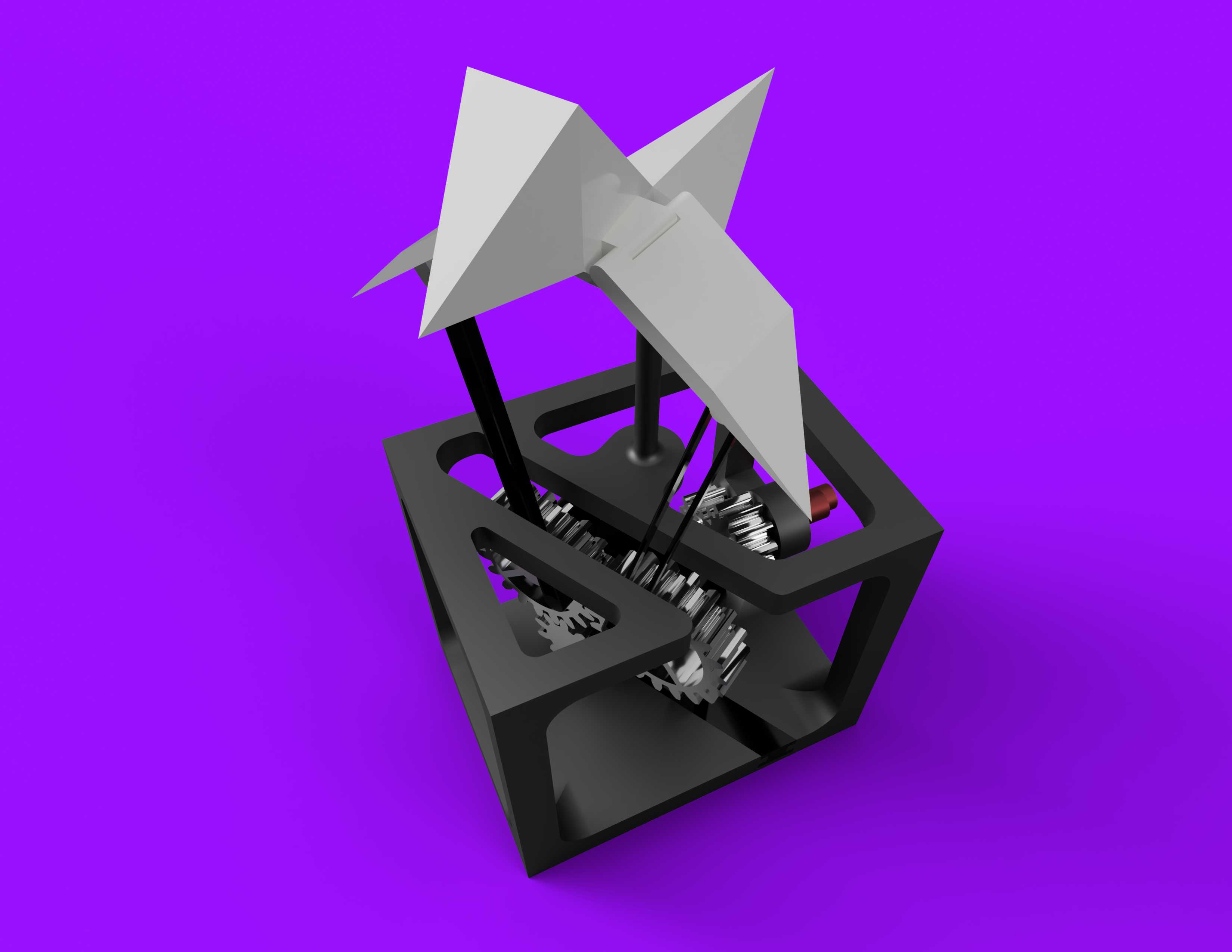

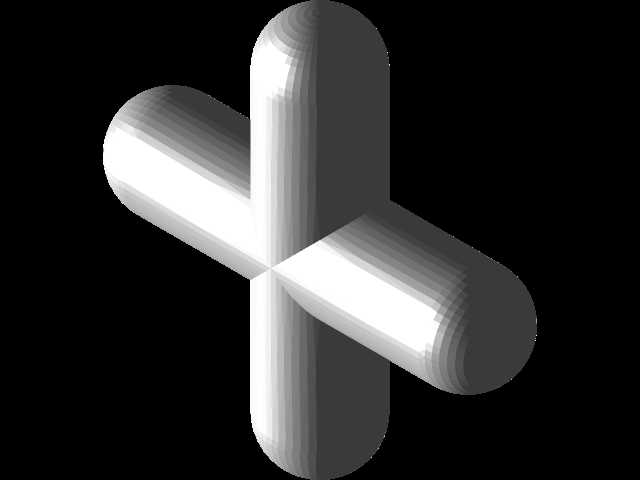

　　齿形参数经过啮合间隙校核，保证手动输入时传动顺畅无卡滞，不会出现齿间背隙过大导致的翼面摆动虚位问题。传动链路末端通过十字万向节与翼面安装主框架连接，万向节可实现30度夹角的动力换向，将齿轮组的水平旋转运动转换为翼面安装轴的往复摆动，精准复现折纸天鹅拍打翅膀的动作逻辑。翼面部分采用折纸风格的折面造型，所有翼面折边均做等厚度处理，通过翼根处的铰接点与主框架连接，摆动过程中折面之间无运动干涉，翼面摆动角度经过运动仿真校核，不会出现过位碰撞基座的问题。整套装置的安装边界控制在方形基座的轮廓范围内，所有运动部件的运动包络均不超出基座外沿，放置在桌面使用时无需预留额外的安全避让空间，基座底部为平面结构，可直接平稳放置在水平台面上，

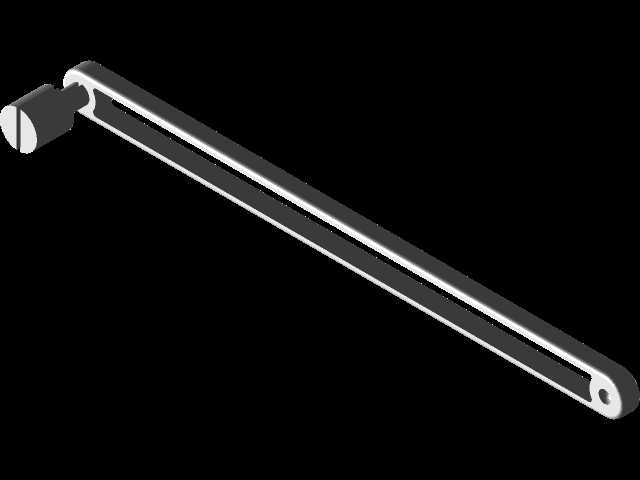

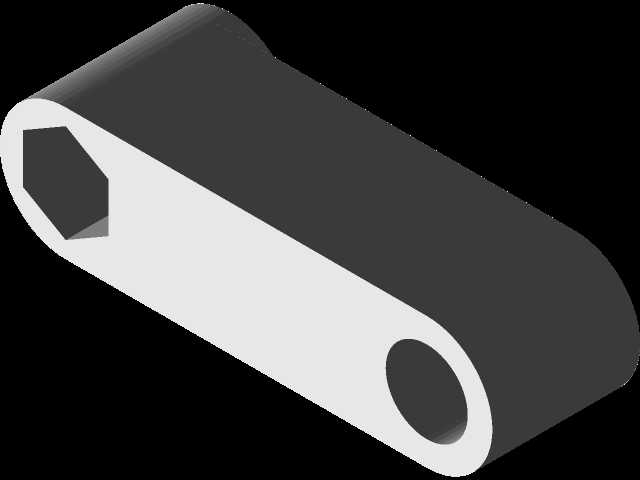

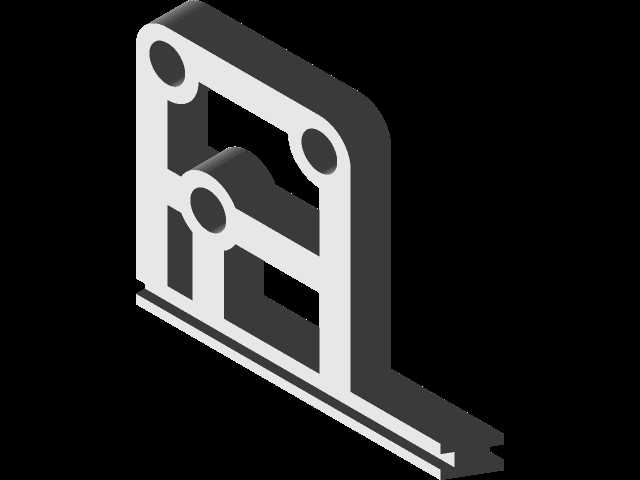

　　也可根据需求加装固定孔位完成台架安装。在设计过程中，首先完成传动链路的运动学计算，确定各级齿轮的传动比，保证手摇输入转速下翼面摆动频率符合真实天鹅拍翅的节奏，之后对万向节的安装角度进行反复调整，确保换向过程中动力传递无死点，最后对翼面的折面结构进行运动干涉检查，逐段调整翼面铰接点的位置，保证摆动过程中所有折面的运动轨迹互不干扰。装置内部的齿轮轴均采用简支梁支撑结构，轴两端直接嵌入基座的对应安装孔内，无需额外的轴承座零件，简化了整体装配流程，也降低了加工制造成本，适合作为3D打印制作的创客项目原型，使用者可直接通过手动转动任意齿轮轴来观察对应部件的动作，直观理解齿轮传动、万向节换向、连杆摆动的机械原理，也可在现有结构基础上拓展加装微型驱动电机，改造成电动动态展示装置。
