舵机驱动仿生弯曲机翼结构设计

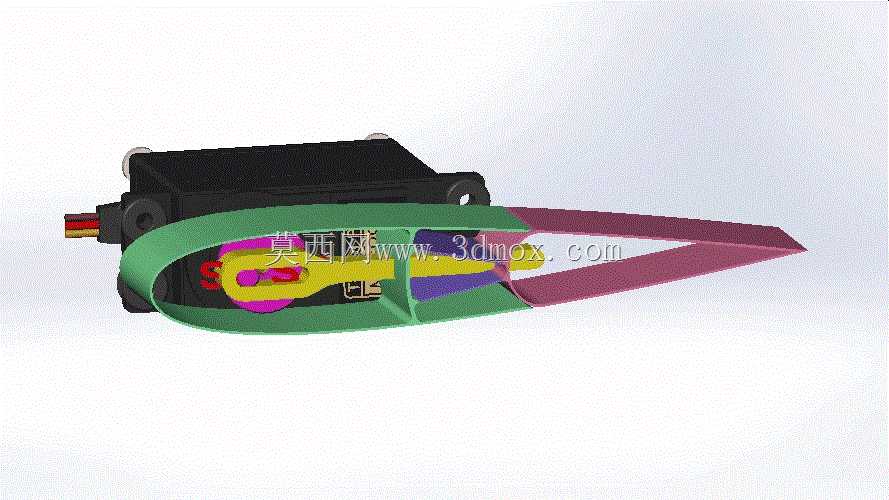

　　这款带舵机驱动的弯曲翼结构，在小型仿生飞行器、风洞试验教学演示件、微型扑翼机构研发场景中有着明确的应用定位，区别于传统固定翼的刚性翼面结构，它通过内置的铰链传动实现翼面的可控弯曲形变，能够在低雷诺数飞行工况下调整翼面气动外形，减少翼尖涡流带来的升力损失。从结构设计逻辑来看，整个翼面采用薄壁曲面构型，翼型剖面参考低速翼型的气动轮廓做了适配性修改，前缘做了圆弧过渡处理避免气流过早分离，后缘收窄形成锐利的出气边，保证气流沿翼面顺畅流动。驱动部分直接集成标准尺寸舵机，舵机输出盘通过连杆与翼面内部的多段铰链骨架连接，每段铰链的转动轴都沿翼展方向平行布置，转动间隙控制在0.1mm以内，避免传动过程中出现虚位导致翼面形变不到位。安装边界上，

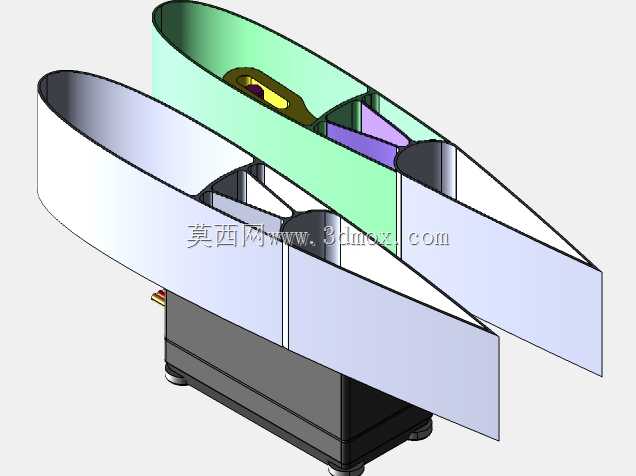

　　舵机部分保留了标准的双耳安装孔位，孔距匹配通用9g舵机的安装尺寸，可直接固定在飞行器的机身承力隔板上，翼根处做了加厚的安装定位面，能够承受翼面弯曲时产生的交变载荷，避免长期往复动作出现翼根断裂的问题。翼面的蒙皮部分采用薄壁一体化设计，壁厚均匀控制在1.2mm，既保证了翼面的外形精度，又不会因为壁厚过大增加整体结构重量，铰链的铰接点都做了埋入式处理，不会突出翼面破坏气动外形。在实际使用中，这套结构可以通过舵机的转角控制翼面的弯曲程度，实现不同飞行状态下的翼型弯度调整，相比传统的副翼偏转结构，它的翼面形变是连续光滑的，不会产生舵面偏转带来的阶跃阻力，在微型飞行器的低速巡航、姿态调整过程中能够获得更稳定的气动效率。

　　设计过程中特意对翼面的运动包络做了校核，当舵机转动到最大行程时，翼尖的形变量控制在合理范围内，不会出现翼面与机身其他部件的运动干涉，内部的传动连杆做了等强度设计，在舵机额定输出扭矩下不会出现连杆弯曲变形的问题，各铰接点都预留了微小的配合间隙，保证往复动作过程中没有卡滞现象。
