带Gib与Cotter结构的机械带接头

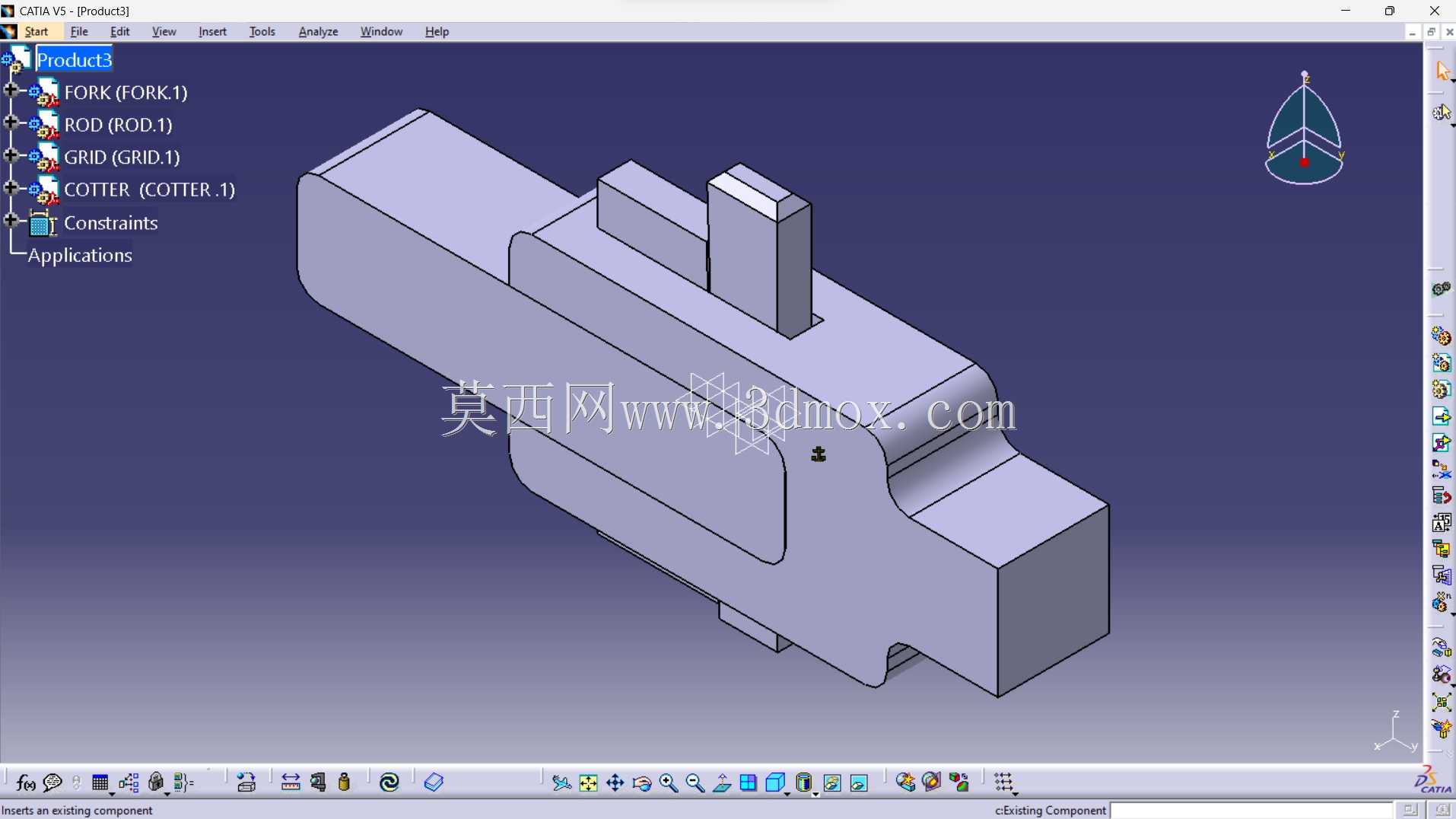

　　在机床进给传动、小型工装夹具的刚性连接场景中，这类带Gib与Cotter的接头是实现轴类部件与叉形件快速锁紧、传递中等扭矩的常用连接件，尤其适配CA6140这类普通车床的操作机构连杆、进给拨叉连接位置，能在不使用螺纹锁紧的前提下，避免反复拆装带来的螺纹滑牙问题，适配车间日常设备维护中频繁拆解调整的作业需求。从结构设计逻辑来看，接头主体采用长方块状基体，一端加工出与叉形件配合的卡槽，另一端预留与拉杆适配的插接孔位，Gib也就是斜镶条的设置，是为了补偿接头与配合件之间的装配间隙，通过斜度面的楔紧作用消除传动过程中的回程间隙，避免设备进给动作出现滞后或窜动；Cotter也就是开口销的作用则是轴向锁紧，穿过接头与拉杆的对应销孔后张开尾部，

　　就能防止斜镶条在设备振动工况下出现松脱移位，整套连接结构不需要额外的防松垫圈、锁紧螺母，零件数量少，拆装仅需要手锤和尖嘴钳就能完成，非常适合车间现场的快速维修作业。从安装边界来看，接头的基体长度适配常规车床操作连杆的安装空间，宽度方向不会与周边的防护罩、其他传动杆件发生运动干涉，销孔的位置经过同轴度校核，装配后开口销能完全贯穿两个配合件，不会出现偏载剪切的情况；斜镶条的斜度选用1:50的通用机械楔紧斜度，既保证楔紧后有足够的静摩擦力传递扭矩，又不会因为斜度过大出现自锁过强、拆解困难的问题。实际应用中，这类接头除了机床领域，还能用于小型农业机械的操纵连杆、轻工设备的传动拉杆连接，在需要频繁拆装、传动载荷不大但对防松要求较高的连接位置，

　　相比螺纹连接、键连接有更便捷的维护优势，建模过程中需要重点保证斜镶条配合面的平面度、销孔的同轴度，避免装配后出现楔紧不到位、销子无法穿入的问题，同时接头的棱边都做了小尺寸倒角处理，避免装配过程中划伤操作人员，也能减少应力集中，提升反复拆装后的结构使用寿命。
